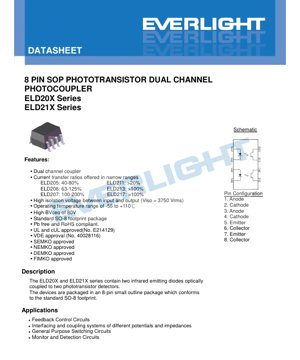

Folha de Dados do Optoacoplador Fototransistor de Canal Duplo em SOP-8 - Dimensões 4.9x6.0x1.75mm - Isolamento 3750Vrms - CTR 20-200% - Documento Técnico em Português

1. Visão Geral do Produto

As séries ELD20X e ELD21X são optoacopladores de canal duplo, cada um integrando dois diodos emissores de luz infravermelha (LEDs) independentes, acoplados opticamente a dois detectores fototransistores de silício. Estes componentes são alojados num compacto encapsulamento Small Outline Package (SOP) de 8 pinos que adere à pegada padrão SO-8, tornando-os adequados para projetos de PCB de alta densidade. A função principal é fornecer isolamento elétrico e transmissão de sinal entre dois circuitos de potenciais diferentes, prevenindo loops de terra e protegendo componentes sensíveis de picos de tensão.

1.1 Vantagens Principais e Mercado-Alvo

As vantagens principais desta série derivam da sua arquitetura de canal duplo e especificações robustas. A alta tensão de isolamento de 3750V_rmsgarante operação confiável em ambientes com diferenças de potencial significativas. A ampla faixa de temperatura de operação de -55°C a +110°C torna-a adequada para aplicações industriais, automotivas e em ambientes severos. A disponibilidade do Current Transfer Ratio (CTR) em faixas estreitas e especificadas (ex., 40-80%, 63-125%) permite um design mais preciso e desempenho previsível em loops de controlo por realimentação. Estes optoacopladores são ideais para aplicações que requerem múltiplos caminhos de sinal isolados, como em acionamentos de motores, realimentação de fontes de alimentação, interfaces de automação industrial e isolamento de linhas de comunicação.

2. Análise Aprofundada de Parâmetros Técnicos

Esta secção fornece uma interpretação detalhada e objetiva dos principais parâmetros elétricos, óticos e térmicos especificados na folha de dados.

2.1 Valores Máximos Absolutos

Estes valores definem os limites de stress além dos quais pode ocorrer dano permanente. O LED de entrada tem uma corrente direta contínua (IF) nominal de 60mA e uma alta corrente de pico (IFM) de 1A para pulsos de 10µs, útil para conduzir sinais breves e de alta intensidade. O fototransistor de saída pode suportar uma tensão coletor-emissor (VCEO) de 80V, fornecendo uma boa margem para várias aplicações de comutação. A dissipação total de potência do dispositivo (PTOT) é de 250mW. Crucialmente, a tensão de isolamento (VISO) é de 3750V_rmsdurante um minuto, testada sob condições específicas de humidade com os pinos de entrada e saída em curto separadamente. O dispositivo pode suportar soldadura a 260°C durante 10 segundos.

2.2 Características Eletro-Óticas

Estes parâmetros definem o desempenho em condições normais de operação a 25°C.

2.2.1 Características de Entrada (LED)

• Tensão Direta (VF):Tipicamente 1.2V, com um máximo de 1.5V a uma corrente direta de 10mA. Esta baixa tensão é eficiente para condução.
• Corrente Reversa (IR):Máximo 100µA a uma tensão reversa de 6V, indicando a fuga do díodo no estado desligado.
• Capacitância de Entrada (Cin):Tipicamente 25pF. Isto afeta o desempenho de comutação em alta frequência.

2.2.2 Características de Saída (Fototransistor)

• Corrente de Escuridão (ICEO):A corrente de fuga do coletor para o emissor quando o LED está desligado, tipicamente 5nA (máx. 50nA) a V_CE=10V. Um valor baixo é crítico para um bom isolamento no estado desligado.
• Tensões de Ruptura: BVCEOé 80V (mín.), eBVECOé 7V (mín.), definindo as tensões máximas sustentáveis em diferentes configurações de polarização.
• Capacitância Coletor-Emissor (CCE):Tipicamente 10pF, influenciando a velocidade de comutação.

2.3 Características de Transferência

Estes são os parâmetros mais críticos para um optoacoplador, definindo a relação entre entrada e saída.

2.3.1 Sistema de Classificação do Current Transfer Ratio (CTR)

O CTR é a razão entre a corrente de coletor do transistor de saída e a corrente direta do LED de entrada, expressa em percentagem. Esta série oferece vários graus distintos, permitindo aos projetistas selecionar com base nos requisitos de ganho e nível de sinal:

• ELD205:CTR = 40% a 80% (a I_F=10mA, V_CE=5V). Uma versão de ganho médio, especificada de forma apertada.
• ELD206:CTR = 63% a 125%. Uma versão de ganho mais elevado.
• ELD207:CTR = 100% a 200%. O ganho mais elevado na série ELD20X.
• ELD211:CTR > 20% (mínimo). Uma opção de ganho mais baixo.
• ELD213/ELD217:CTR > 100% (mínimo). O ELD217 também especifica um CTR típico de 120% a uma corrente de condução mais baixa (I_F=1mA).

Esta classificação permite a otimização em circuitos onde é necessária consistência de ganho ou um ganho mínimo específico, impactando a escolha da resistência limitadora de corrente para o LED.

2.3.2 Comutação e Outros Parâmetros

• Tensão de Saturação (VCE(sat)):Máximo 0.4V a I_F=10mA, I_C=2.5mA. Um valor baixo é desejável quando o transistor é usado como um interruptor no estado ligado para minimizar a queda de tensão.
• Resistência de Isolamento (RIO):Tipicamente 10¹¹Ω, indicando excelente isolamento DC entre entrada e saída.
• Capacitância Entrada-Saída (CIO):Tipicamente 0.5pF. Esta capacitância muito baixa é fundamental para alcançar alta imunidade a transientes de modo comum (CMTI), permitindo ao dispositivo rejeitar picos de tensão rápidos através da barreira de isolamento.
• Tempos de Comutação:O tempo de ligação típico (ton) é 5.0µs, o tempo de desligamento (toff) é 4.0µs, o tempo de subida (tr) é 1.6µs e o tempo de descida (tf) é 2.2µs sob condições de teste especificadas (V_CC=10V, I_C=2mA, R_L=100Ω). Estes tempos definem a frequência máxima de sinal digital que o dispositivo pode processar eficazmente.

3. Análise de Curvas de Desempenho

Embora dados gráficos específicos não sejam detalhados no texto fornecido, as curvas de desempenho típicas para tais optoacopladores incluiriam:

• CTR vs. Corrente Direta (I_F):Mostra como o ganho varia com o nível de condução do LED, frequentemente atingindo um pico a uma corrente específica.
• CTR vs. Temperatura:Demonstra o coeficiente de temperatura negativo do CTR; o ganho tipicamente diminui à medida que a temperatura aumenta, um fator crítico para o design térmico.
• Tensão Direta (V_F) vs. Corrente Direta (I_F):A característica IV do díodo.
• Corrente de Coletor (I_C) vs. Tensão Coletor-Emissor (V_CE):As curvas características do transistor de saída para diferentes correntes de LED, mostrando a região de saturação.
• Tempo de Comutação vs. Resistência de Carga (R_L):Mostra como a carga externa afeta a velocidade.

Os projetistas devem consultar a folha de dados completa para estes gráficos para compreender o comportamento do dispositivo em toda a sua gama operacional.

4. Informações Mecânicas e de Encapsulamento

4.1 Configuração e Polaridade dos Pinos

O encapsulamento SOP de 8 pinos tem a seguinte disposição de pinos (vista de cima):

1. Ânodo (LED do Canal 1)
2. Cátodo (LED do Canal 1)
3. Ânodo (LED do Canal 2)
4. Cátodo (LED do Canal 2)
5. Emissor (Fototransistor do Canal 1)
6. Coletor (Fototransistor do Canal 1)
7. Emissor (Fototransistor do Canal 2)
8. Coletor (Fototransistor do Canal 2)

Este layout simétrico simplifica o roteamento da PCB para designs de canal duplo.

4.2 Dimensões do Encapsulamento e Layout Recomendado de Pads

O encapsulamento tem um tamanho de corpo de aproximadamente 4.9mm x 6.0mm com uma altura de 1.75mm. A folha de dados inclui um desenho dimensional detalhado e umlayout recomendado de pads para montagem em superfície. Seguir este padrão de land é crucial para uma soldadura confiável, prevenir tombstoning e garantir a estabilidade mecânica adequada. O design tipicamente inclui alívios térmicos e tamanhos de pad apropriados para corresponder à pegada SOP-8.

4.3 Marcação do Dispositivo

Os dispositivos são marcados no topo com um código a laser ou tinta: prefixo "EL", seguido do número da peça (ex., D217), um código de um dígito para o ano, um código de dois dígitos para a semana e um sufixo opcional "V" para versões aprovadas pela VDE. Isto permite a rastreabilidade da data de fabrico e da variante.

5. Diretrizes de Soldadura e Montagem

O dispositivo está classificado para soldadura a 260°C durante 10 segundos. Devem ser seguidos os perfis de reflow padrão para componentes sem chumbo (Pb-free). É crítico evitar stress térmico excessivo ou múltiplos ciclos de reflow para prevenir danos ao chip interno e ao encapsulamento plástico. O nível de sensibilidade à humidade (MSL) deve ser confirmado na folha de dados completa ou na embalagem e, se necessário, os dispositivos devem ser pré-aquecidos antes do uso se a embalagem tiver sido exposta à humidade ambiente além da sua duração nominal.

6. Embalagem e Informação de Encomenda

6.1 Regra de Numeração de Modelos

O número da peça segue o formato:ELD2XX(Y)-V

• XX:Número da peça (05, 06, 07, 11, 13, 17) correspondente ao grau de CTR.
• Y:Opção de fita e bobina (TA, TB, ou nenhuma). TA e TB provavelmente diferem na orientação da fita ou especificidades da embalagem.
• -V:Sufixo opcional que denota aprovação de segurança VDE.

6.2 Especificações de Embalagem

O dispositivo está disponível em duas formas principais de embalagem:

• Tubo:100 unidades por tubo.
• Fita e Bobina:2000 unidades por bobina. A folha de dados fornece dimensões detalhadas da fita (largura da fita transportadora, tamanho do bolso, passo) para ambas as opções TA e TB, o que é essencial para a configuração da máquina pick-and-place automatizada.

7. Sugestões de Aplicação

7.1 Circuitos de Aplicação Típicos

• Controlo por Realimentação em Fontes de Alimentação Comutadas (SMPS):Isolando o sinal de realimentação do lado secundário para o controlador do lado primário. O alto CTR e velocidade são benéficos.
• Deslocamento de Nível Lógico Digital e Interfaceamento:Ligando microcontroladores ou circuitos lógicos operando a diferentes níveis de tensão ou referências de terra.
• Isolamento de Entrada/Saída (I/O) em PLCs e Controlos Industriais:Protegendo circuitos lógicos sensíveis de sinais de campo ruidosos ou de alta tensão.
• Comutação de Uso Geral:Acionando relés, triacs ou outras cargas onde é necessário isolamento elétrico entre o sinal de controlo e a carga.

7.2 Considerações e Notas de Design

1. Limitação de Corrente do LED:Uma resistência externa deve ser usada em série com o LED de entrada para definir a corrente direta (IF). O valor é calculado com base na tensão de alimentação, na tensão direta do LED (VF), e naIFdesejada. O CTR é especificado em pontos específicos deIF(1mA, 10mA).
2. Polarização de Saída:O fototransistor tipicamente requer uma resistência de pull-up no coletor para V_CC(alimentação do lado da saída). O valor desta resistência de carga (RL) afeta tanto o balanço da tensão de saída como a velocidade de comutação (R_Lmais alta torna o dispositivo mais lento).
3. Degradação do CTR:Ao longo de vidas operacionais muito longas e sob stress de alta temperatura/corrente, o CTR dos optoacopladores pode diminuir gradualmente. Os designs devem incorporar uma margem de segurança, especialmente para loops de realimentação críticos.
4. Imunidade ao Ruído:A baixaCIOfornece boa imunidade a transientes de modo comum rápidos. Para máxima rejeição de ruído em ambientes severos, mantenha o gap de isolamento na PCB livre de cobre e contaminantes.

8. Comparação e Diferenciação Técnica

Os principais fatores diferenciadores das séries ELD20X/21X comparadas com optoacopladores genéricos de canal único são:

• Canais Duplos Independentes:Poupa espaço na placa e custo comparado com o uso de dois dispositivos de canal único.
• CTR Alto e Classificado:Oferece múltiplos intervalos de ganho especificados para precisão de design, ao contrário de peças com faixas de CTR muito amplas.
• Alta Tensão de Isolamento (3750Vrms):Excede os típicos 2500Vrms ou 5000Vrms encontrados em muitos optoacopladores padrão, adequado para requisitos de isolamento mais exigentes.
• Ampla Faixa de Temperatura:Operação de -55°C a +110°C é mais ampla do que a faixa comercial comum (0°C a 70°C), permitindo uso industrial e automotivo.
• Aprovações de Segurança Abrangentes:Aprovações UL, cUL, VDE, SEMKO, NEMKO, DEMKO, FIMKO facilitam o uso em produtos finais que requerem certificações de segurança globais.

9. Perguntas Frequentes (Baseadas em Parâmetros Técnicos)

P1: Qual é a principal diferença entre as séries ELD20X (ex., ELD205) e ELD21X (ex., ELD213)?

R: A diferença principal está em como o CTR é especificado. A série ELD20X (05,06,07) fornece uma faixa de CTR commínimo e máximo(ex., 40-80%), oferecendo controlo mais apertado. A série ELD21X (11,13,17) tipicamente especifica apenas ummínimode CTR (ex., >100%), o que pode ter um limite superior possível mais amplo.

P2: Posso usar este optoacoplador para transmissão de sinal analógico?

R: Embora possível, os optoacopladores fototransistores são não lineares e o seu CTR varia com a temperatura e corrente. São mais adequados para comutação digital ou sinais de realimentação "ligado/desligado". Para isolamento analógico linear, é recomendado um optoacoplador linear dedicado ou um amplificador de isolamento.

P3: Como escolho o grau de CTR correto para a minha aplicação?

R: Para sinais digitais, escolha um grau que forneça corrente de saída suficiente para acionar a sua carga (ex., resistência de pull-up, entrada de porta lógica) à sua corrente de condução de LED escolhida, com alguma margem. Para loops de realimentação onde a estabilidade do ganho é importante, um grau de faixa mais estreita (como o ELD205) é preferível. Partes de ganho mais baixo (como o ELD211) podem ser úteis onde há corrente de entrada alta e a corrente de saída precisa ser limitada.

P4: Qual é o propósito do sufixo "-V" no número da peça?

R: O sufixo "-V" indica que a unidade específica foi testada e certificada para cumprir as normas de segurança da VDE (Associação Alemã para Tecnologias Elétricas, Eletrónicas e de Informação). Isto é frequentemente necessário para produtos vendidos no mercado europeu.

10. Caso Prático de Design e Utilização

Caso: Expansor de GPIO Isolado para Microcontrolador.

Um sistema requer que um microcontrolador (lógica 3.3V) monitore dois sinais de estado digital de um módulo de sensor industrial de 24V. Os terras dos dois sistemas devem ser isolados. Podem ser usados dois canais de um optoacoplador ELD206. A saída de coletor aberto do sensor puxa o cátodo do LED (através de uma resistência limitadora de corrente) para o terra de 24V quando ativo. O ânodo do LED é ligado a uma alimentação de 3.3V no lado do microcontrolador através de uma resistência. Na saída, o coletor do fototransistor é puxado para cima para a alimentação de 3.3V do microcontrolador. Quando o sensor está ativo, o LED liga, o fototransistor satura, puxando o coletor (ligado a um pino GPIO do microcontrolador configurado como entrada com pull-up) para baixo. O isolamento de 3750V protege o microcontrolador de quaisquer falhas no lado de 24V. O canal duplo num único encapsulamento simplifica o layout.

11. Princípio de Operação

A operação de um optoacoplador baseia-se na transmissão de luz. Uma corrente elétrica aplicada ao lado de entrada faz com que um Diodo Emissor de Luz (LED) infravermelho emita fotões. Estes fotões viajam através de um gap de isolamento transparente dentro do encapsulamento e atingem a região da base de um fototransistor de silício no lado de saída. Esta energia luminosa gera pares eletrão-lacuna na base, atuando efetivamente como uma corrente de base e ligando o transistor, permitindo que uma corrente de coletor proporcional flua. O ponto chave é que o sinal é transferido por luz, não por uma ligação elétrica, alcançando assim isolamento galvânico determinado pelas propriedades físicas e dielétricas do gap de isolamento.

12. Tendências Tecnológicas

A tendência na tecnologia de optoacopladores é para maior velocidade, menor consumo de energia e maior integração. Embora os acopladores fototransistores tradicionais como este sejam robustos para isolamento digital de velocidade média, novas tecnologias estão a emergir:

• Isoladores Digitais:Usam chips CMOS e acoplamento RF ou capacitivo para alcançar taxas de dados muito mais altas (>>1 Mbps), menor potência e maior tempo de vida, mas podem ter características de material de isolamento diferentes.
• Maior Integração:Combinando múltiplos canais de isolamento com outras funções como gate drivers ou conversores ADC/DAC.
• Robustez Melhorada:Desenvolvimento contínuo de encapsulamentos e materiais para melhorar a fiabilidade, desempenho térmico e imunidade a fatores ambientais severos como a humidade.

Os optoacopladores fototransistores permanecem altamente relevantes devido à sua simplicidade, custo-efetividade, capacidade de alta tensão e características bem compreendidas, especialmente em aplicações de eletrónica de potência e controlo industrial onde velocidades muito altas não são o requisito principal.
