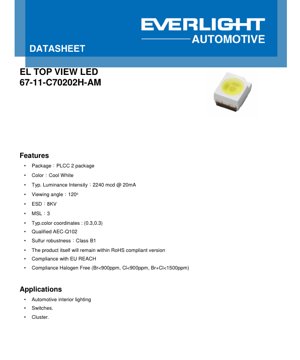

Ficha Técnica de LED Branco Frio PLCC-2 - Grau Automotivo - Intensidade Luminosa 2240mcd - Ângulo de Visão 120° - Documento Técnico em Português

1. Visão Geral do Produto

Este documento detalha as especificações de um LED SMD de alto desempenho em encapsulamento PLCC-2. O dispositivo emite luz branca fria e é projetado para confiabilidade e desempenho em ambientes exigentes. O seu foco principal de projeto são as aplicações no interior automotivo, onde a saída de luz consistente, ângulos de visão amplos e construção robusta são primordiais. O LED atende a rigorosos padrões de qualificação automotiva, garantindo desempenho de longo prazo sob condições térmicas e elétricas variáveis.

1.1 Vantagens Principais

O LED oferece várias vantagens-chave para engenheiros de projeto. A intensidade luminosa típica de 2240 milicandelas (mcd) a uma corrente de acionamento padrão de 20mA proporciona uma iluminação brilhante. Um amplo ângulo de visão de 120 graus garante uma distribuição uniforme da luz, o que é crítico para retroiluminação de painéis e interruptores. O dispositivo é qualificado segundo o padrão AEC-Q102, confirmando sua adequação para uso automotivo. Além disso, está em conformidade com as principais regulamentações ambientais, incluindo RoHS, REACH e requisitos livres de halogênio, apoiando objetivos globais de fabricação e sustentabilidade. Também apresenta robustez ao enxofre (Classe B1), aumentando sua longevidade em ambientes com contaminantes atmosféricos.

1.2 Mercado-Alvo e Aplicações

O mercado-alvo principal é o setor de eletrônica automotiva. Aplicações específicas incluem iluminação ambiente interna, retroiluminação para conjuntos de instrumentos e iluminação para vários interruptores e painéis de controle. A combinação de desempenho óptico, confiabilidade e conformidade o torna uma escolha ideal para estas aplicações.

2. Análise Aprofundada dos Parâmetros Técnicos

Uma compreensão completa dos parâmetros elétricos, ópticos e térmicos é essencial para o projeto adequado do circuito e gerenciamento térmico.

2.1 Características Fotométricas e Elétricas

O ponto de operação principal é definido a uma corrente direta (I_F) de 20mA. Nesta corrente, a intensidade luminosa típica (I_V) é de 2240 mcd, com um mínimo de 1400 mcd e um máximo de 3550 mcd, indicando a variação da produção. A tensão direta (V_F) mede tipicamente 3.1V, variando de 2.5V a 3.75V. O comprimento de onda dominante é caracterizado pelas coordenadas de cromaticidade CIE 1931, com um valor típico de (0.3, 0.3). O ângulo de visão, onde a intensidade luminosa cai para metade do seu valor de pico, é de 120 graus com uma tolerância de ±5°.

2.2 Especificações Absolutas Máximas

Estas especificações definem os limites de estresse além dos quais pode ocorrer dano permanente. A corrente direta contínua máxima é de 80 mA. O dispositivo pode suportar uma corrente de surto de 250 mA para pulsos muito curtos (t ≤ 10 μs, ciclo de trabalho D=0.005). A dissipação de potência máxima é de 300 mW. A temperatura de junção não deve exceder 125°C, com uma faixa de temperatura de operação de -40°C a +110°C. A sensibilidade à Descarga Eletrostática (ESD), testada conforme o Modelo do Corpo Humano (HBM), é classificada em 8 kV. A temperatura máxima de soldagem durante o reflow é de 260°C por 30 segundos.

2.3 Características Térmicas

O gerenciamento térmico é crucial para a longevidade do LED e estabilidade da saída de luz. A ficha técnica especifica dois valores de resistência térmica: a resistência térmica real da junção ao ponto de solda (R_{th JS real}) é no máximo 130 K/W, enquanto o valor derivado pelo método elétrico (R_{th JS el}) é no máximo 100 K/W. Os projetistas devem usar o valor real para uma modelagem térmica precisa. A curva de derating da corrente direta mostra que a corrente contínua máxima permitida diminui à medida que a temperatura do terminal de solda aumenta, caindo para 31 mA a 110°C.

3. Explicação do Sistema de Binning

Para gerenciar as variações de produção, os LEDs são classificados em bins com base em parâmetros-chave.

3.1 Binning de Intensidade Luminosa

A intensidade luminosa é classificada usando um sistema de código alfanumérico (ex.: L1, M2, BA, CB). Os bins cobrem uma ampla faixa, de um mínimo de 11.2 mcd (L1) a mais de 22.400 mcd (GA). A peça típica (2240 mcd) cai no bin "BA", que abrange de 1800 mcd a 2240 mcd. Os bins destacados na tabela da ficha técnica indicam a faixa de saída possível para este produto específico.

3.2 Binning de Coordenadas de Cromaticidade

A cor branca fria é definida dentro de regiões específicas no diagrama de cromaticidade CIE 1931. A ficha técnica fornece uma estrutura gráfica de bins e lista códigos de bin específicos (ex.: FK0, GK0, HK0, NK0, PK0, FL0) com seus respectivos limites de coordenadas. Isso garante consistência de cor dentro de uma tolerância definida para aplicações que requerem aparência uniforme.

4. Análise das Curvas de Desempenho

Dados gráficos fornecem insights sobre o comportamento do LED sob diferentes condições de operação.

4.1 Curva IV e Intensidade Luminosa Relativa

O gráfico de Corrente Direta vs. Tensão Direta mostra a relação exponencial típica dos diodos. A curva de Intensidade Luminosa Relativa vs. Corrente Direta é sublinear; a intensidade aumenta com a corrente, mas não proporcionalmente, e a eficiência pode cair em correntes mais altas devido ao aumento do calor.

4.2 Dependência da Temperatura

O gráfico de Tensão Direta Relativa vs. Temperatura de Junção tem uma inclinação negativa, significando que V_Fdiminui à medida que a temperatura sobe, o que é característico da banda proibida do semicondutor. O gráfico de Intensidade Luminosa Relativa vs. Temperatura de Junção mostra a intensidade diminuindo com o aumento da temperatura, um fenômeno conhecido como "thermal droop". O gráfico de Deslocamento das Coordenadas de Cromaticidade vs. Temperatura de Junção indica como o ponto branco pode mudar ligeiramente com a temperatura, o que é importante para aplicações críticas em termos de cor.

4.3 Distribuição Espectral e Capacidade de Pulso

O gráfico de Distribuição Espectral Relativa descreve o espectro de emissão do LED branco frio convertido por fósforo, mostrando um pico de bombeamento azul e uma ampla emissão de fósforo amarelo. O gráfico de Capacidade de Manipulação de Pulsos Permissível define a corrente de pulso não contínua máxima permitida para vários ciclos de trabalho e larguras de pulso, útil para aplicações de multiplexação ou dimerização por PWM.

5. Informações Mecânicas e de Encapsulamento

5.1 Dimensões Mecânicas

O LED utiliza um encapsulamento SMD padrão PLCC-2 (Plastic Leaded Chip Carrier). O desenho dimensional fornece medidas críticas, incluindo comprimento total, largura, altura, espaçamento dos terminais e tamanhos dos terminais de solda. A adesão a estas dimensões é necessária para o projeto do footprint da PCB e montagem automatizada.

5.2 Layout Recomendado dos Terminais de Solda e Polaridade

Um padrão de land recomendado (projeto do terminal de solda) é fornecido para garantir juntas de solda confiáveis e alinhamento adequado durante o reflow. A polaridade é indicada pela morfologia do encapsulamento; tipicamente, um terminal ou um entalhe/recorte no corpo do encapsulamento denota o cátodo. A orientação correta é essencial para a operação do circuito.

6. Diretrizes de Soldagem e Montagem

6.1 Perfil de Soldagem por Reflow

Um perfil de temperatura de soldagem por reflow detalhado é especificado. A temperatura de pico não deve exceder 260°C, e o tempo acima de 240°C (ou temperatura de liquidus similar) deve ser limitado à duração recomendada (ex.: 30 segundos) para evitar danos térmicos ao encapsulamento plástico e ao chip e ligações internas.

6.2 Precauções para Uso e Armazenamento

As precauções gerais de manuseio incluem evitar estresse mecânico na lente, proteção contra descarga eletrostática (ESD) usando aterramento apropriado e armazenamento em ambiente seco e controlado. O dispositivo não foi projetado para operação em polarização reversa. A faixa de temperatura de armazenamento corresponde à faixa de operação (-40°C a +110°C).

7. Embalagem e Informações de Pedido

7.1 Especificações de Embalagem

Os LEDs são fornecidos em embalagem padrão da indústria de fita e carretel, adequada para máquinas automáticas de pick-and-place. As informações de embalagem detalham as dimensões do carretel, largura da fita, espaçamento dos compartimentos e orientação dos componentes dentro da fita.

7.2 Número da Peça e Código de Pedido

O número da peça base é 67-11-C70202H-AM. As informações de pedido podem incluir opções para especificar diferentes bins para intensidade luminosa ou coordenadas de cromaticidade, permitindo que os projetistas selecionem o grau de desempenho preciso necessário para sua aplicação.

8. Recomendações de Projeto de Aplicação

8.1 Circuitos de Aplicação Típicos

Para saída de luz constante, acione o LED com uma fonte de corrente constante, não de tensão constante. Um simples resistor em série pode ser usado com uma fonte de tensão estável, mas seu valor deve ser calculado com base na tensão da fonte, na tensão direta do LED (usando V_Fmáx para cálculo de corrente no pior caso) e na corrente desejada (ex.: 20mA). Para aplicações automotivas, considere supressão de tensão transitória e proteção contra polaridade reversa na entrada.

8.2 Considerações sobre Gerenciamento Térmico

Para manter o desempenho e a vida útil, gerencie o calor no terminal de solda. Use o valor de resistência térmica (R_{th JS real}= 130 K/W máx) para calcular o aumento da temperatura de junção: ΔT_J= P_D* R_{th JS}, onde P_D= V_F* I_F. Certifique-se de que a T_Jcalculada permaneça abaixo de 125°C. Uma área de cobre adequada na PCB sob e ao redor dos terminais do LED atua como um dissipador de calor.

8.3 Considerações de Projeto Óptico

O ângulo de visão de 120° é um valor de largura total à meia altura (FWHM). Para aplicações que requerem um feixe mais estreito, ópticas secundárias (lentes) podem ser necessárias. As coordenadas CIE típicas (0.3, 0.3) correspondem a um ponto branco frio. Se múltiplos LEDs forem usados em uma matriz, selecione peças do mesmo bin de cromaticidade ou adjacentes para evitar incompatibilidade de cor visível.

9. Comparação e Diferenciação Técnica

Comparado a LEDs PLCC-2 genéricos não automotivos, os principais diferenciadores deste dispositivo são sua qualificação AEC-Q102, robustez ao enxofre e desempenho garantido na faixa estendida de temperatura automotiva (-40°C a +110°C). A intensidade luminosa típica de 2240mcd é competitiva para seu tamanho de encapsulamento e corrente de acionamento. A estrutura abrangente de binning permite um controle mais rigoroso do desempenho a nível de sistema.

10. Perguntas Frequentes (FAQ)

10.1 Qual é a corrente de acionamento recomendada?

A condição de teste padrão e operação típica é de 20mA. A corrente contínua máxima é de 80mA, mas operar acima de 20mA aumentará a temperatura de junção e pode reduzir a eficácia luminosa e a confiabilidade de longo prazo. Sempre consulte a curva de derating ao operar em temperaturas ambientes elevadas.

10.2 Como interpreto o código de bin de intensidade luminosa?

O código de bin (ex.: BA) define uma faixa mínima e máxima de intensidade luminosa. Ao fazer um pedido, você pode especificar um código de bin para garantir que receba LEDs com intensidade dentro dessa faixa específica, o que é crucial para obter brilho uniforme em um projeto com múltiplos LEDs.

10.3 Este LED pode ser usado para dimerização por PWM?

Sim, o LED pode ser dimerizado usando Modulação por Largura de Pulso (PWM). O gráfico de Capacidade de Manipulação de Pulsos Permissível deve ser consultado para garantir que a corrente de pico e o ciclo de trabalho do sinal PWM não excedam os limites especificados. A frequência do PWM deve ser alta o suficiente para evitar cintilação visível (tipicamente >200Hz).

11. Estudo de Caso Prático de Projeto

Considere projetar a retroiluminação para um painel de controle climático automotivo usando 10 desses LEDs. O objetivo do projeto é brilho uniforme a uma temperatura ambiente de até 85°C. Passo 1: Selecione LEDs do mesmo bin de intensidade luminosa (ex.: BA) e bin de cromaticidade para garantir consistência. Passo 2: Projete um circuito driver de corrente constante fornecendo 20mA por LED. Passo 3: Execute análise térmica: A 20mA e V_Ftípica de 3.1V, a potência por LED é de 62mW. Com R_{th JS real}de 130 K/W, o aumento de temperatura do terminal de solda para a junção é de ~8°C. Se o projeto da PCB mantiver o terminal de solda a 90°C (5°C acima da temperatura ambiente máxima), a temperatura de junção seria de ~98°C, que está dentro do limite de 125°C. Passo 4: Faça o layout da PCB com cobre suficiente para espalhamento de calor e siga o layout de terminal recomendado para soldagem confiável.

12. Princípio de Operação

Este é um LED branco convertido por fósforo. O chip semicondutor central emite luz azul quando polarizado diretamente (eletroluminescência). Esta luz azul excita um revestimento de fósforo amarelo (ou amarelo e vermelho) sobre ou próximo ao chip. A combinação da luz azul remanescente e da luz amarela de amplo espectro do fósforo se mistura para produzir a percepção de luz branca. A proporção específica de luz azul para luz convertida por fósforo determina a temperatura de cor correlacionada (CCT), resultando na aparência "branco frio" neste caso.

13. Tendências Tecnológicas

A tendência geral na iluminação automotiva por LED é em direção a maior eficácia (mais lúmens por watt), índice de reprodução de cor (IRC) melhorado para maior apelo visual e maior confiabilidade em temperaturas de junção elevadas. A integração de eletrônica de acionamento e múltiplos chips de LED em um único encapsulamento também é comum para módulos de iluminação avançados. Além disso, há um foco no desenvolvimento de LEDs com resistência ainda maior a fatores ambientais severos como enxofre, umidade e ciclagem térmica para atender às demandas em evolução dos veículos da próxima geração.
