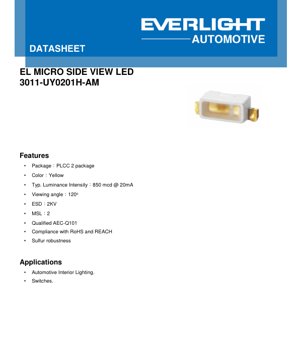

Ficha Técnica do LED Amarelo PLCC-2 3011-UY0201H-AM - 3.0x3.0x1.1mm - 1.9V Típico - 20mA - 850mcd - Documento Técnico em Português

1. Visão Geral do Produto

O 3011-UY0201H-AM é um díodo emissor de luz (LED) amarelo de alto brilho, projetado para aplicações exigentes, particularmente no setor automotivo. Utiliza um encapsulamento de montagem em superfície PLCC-2 (Plastic Leaded Chip Carrier), oferecendo uma pegada compacta e desempenho confiável. O dispositivo é projetado para atender a requisitos rigorosos de grau automotivo, tornando-o adequado para iluminação interior e iluminação de interruptores onde cor consistente, alta confiabilidade e estabilidade a longo prazo são críticas.

As principais vantagens deste LED incluem sua alta intensidade luminosa típica de 850 milicandelas (mcd) a uma corrente de acionamento padrão de 20mA, combinada com um amplo ângulo de visão de 120 graus. Isto garante excelente visibilidade a partir de vários ângulos. Além disso, o componente é qualificado segundo o padrão AEC-Q101 para semicondutores discretos, assegurando que pode suportar as duras condições ambientais típicas das aplicações automotivas, incluindo amplas faixas de temperatura e vibração. A conformidade com as diretivas RoHS e REACH, juntamente com a robustez específica ao enxofre, aumenta ainda mais sua adequação para montagens eletrónicas modernas.

O mercado-alvo são principalmente os fabricantes de eletrónica automotiva, especificamente para aplicações como retroiluminação de painéis de instrumentos, iluminação de botões e interruptores e iluminação ambiente interior geral. Suas especificações de confiabilidade e desempenho também o tornam um candidato para outras aplicações industriais e de consumo que requerem um indicador amarelo robusto e brilhante.

2. Análise Aprofundada dos Parâmetros Técnicos

2.1 Características Fotométricas e Elétricas

Os parâmetros operacionais chave definem o desempenho do LED em condições padrão. A corrente direta (I_F) tem um ponto de operação típico de 20mA, com um mínimo de 7mA e uma classificação absoluta máxima de 70mA. Não é recomendado operar abaixo de 7mA para uma saída de luz estável. A intensidade luminosa (I_V) é especificada com um valor típico de 850 mcd, um mínimo de 560 mcd e um máximo de 1120 mcd em I_F=20mA, com uma tolerância de medição de ±8%. Esta faixa de binning é crítica para a consistência do projeto.

A tensão direta (V_F) mede tipicamente 1.9V a 20mA, variando de um mínimo de 1.75V a um máximo de 2.75V. O comprimento de onda dominante (λ_d), que define a cor amarela percebida, é tipicamente 589nm, com uma faixa de 585nm a 594nm e uma tolerância de medição apertada de ±1nm. O amplo ângulo de visão de 120 graus (φ) é metade do ângulo onde a intensidade luminosa cai para 50% do seu valor axial de pico.

2.2 Classificações Absolutas Máximas e Gestão Térmica

Estas classificações definem os limites além dos quais pode ocorrer dano permanente. A corrente direta absoluta máxima é 70mA, e o dispositivo pode suportar uma corrente de surto (I_FM) de 300mA para pulsos ≤10μs com um ciclo de trabalho muito baixo (D=0.005). A temperatura máxima de junção (T_J) é 125°C. A faixa de temperatura de operação (T_opr) é especificada de -40°C a +110°C, confirmando sua capacidade de grau automotivo.

A gestão térmica é crucial para a longevidade e desempenho do LED. A ficha técnica especifica dois valores de resistência térmica da junção ao ponto de solda: uma resistência térmica real (R_{th JS real}) de ≤250 K/W e uma resistência térmica elétrica (R_{th JS el}) de ≤220 K/W. Estes valores orientam o projeto de dissipação de calor para manter a temperatura da junção dentro de limites seguros, especialmente quando operando em correntes mais altas ou em temperaturas ambientes elevadas. A curva de derating da corrente direta mostra graficamente como a corrente direta contínua permitida deve ser reduzida à medida que a temperatura do ponto de solda aumenta acima de 78°C.

3. Explicação do Sistema de Binning

Para garantir consistência de cor e brilho na produção, os LEDs são classificados em bins. O 3011-UY0201H-AM utiliza dois critérios principais de binning.

3.1 Binning de Intensidade Luminosa

A saída luminosa é categorizada em bins alfanuméricos (ex: L1, L2, M1... até GA). Cada bin cobre uma faixa específica de intensidade luminosa mínima e máxima em milicandelas (mcd). Por exemplo, o bin U2 cobre 560 a 710 mcd. A parte típica (850 mcd) está dentro da faixa U1 (450-560 mcd) e U2 (560-710 mcd), indicando os "bins de saída possíveis" destacados na tabela da ficha técnica. Os projetistas devem considerar esta variação ao especificar os níveis mínimos de brilho para sua aplicação.

3.2 Binning de Comprimento de Onda Dominante

A cor (tom amarelo) é controlada pelo binning do comprimento de onda dominante. Os bins são definidos por códigos de 4 dígitos onde os dois primeiros dígitos representam o comprimento de onda mínimo e os dois últimos representam o comprimento de onda máximo em nanómetros. Para um comprimento de onda típico de 589nm, os bins relevantes estariam na faixa de 585-594nm, correspondendo a códigos como 8588 (585-588nm), 8891 (588-591nm) e 9194 (591-594nm). Este binning preciso garante um desvio de cor mínimo entre diferentes LEDs numa montagem.

4. Análise das Curvas de Desempenho

Os gráficos característicos fornecem informações essenciais sobre o comportamento do LED em condições variáveis.

4.1 Corrente Direta vs. Tensão Direta (Curva I-V)

A curva I-V mostra a relação exponencial típica de um díodo. A 25°C, a tensão aumenta de aproximadamente 1.75V em corrente muito baixa para cerca de 2.2V a 70mA. Esta curva é vital para projetar o circuito limitador de corrente para garantir operação estável e evitar fuga térmica.

4.2 Intensidade Luminosa Relativa vs. Corrente Direta

Este gráfico demonstra que a saída de luz é relativamente linear com a corrente até o ponto típico de 20mA, mas mostra sinais de queda de eficiência (aumento sub-linear) em correntes mais altas, aproximando-se de 70mA. Isto reforça a importância de operar dentro da faixa recomendada para eficácia ótima.

4.3 Dependência da Temperatura

Vários gráficos ilustram os efeitos da temperatura. Acurva de Intensidade Luminosa Relativa vs. Temperatura de Junçãomostra que a saída de luz diminui à medida que a temperatura aumenta—uma característica comum dos LEDs. A 110°C, a saída é aproximadamente 70% do seu valor a 25°C. Acurva de Tensão Direta Relativa vs. Temperatura de Junçãomostra que V_Ftem um coeficiente de temperatura negativo, diminuindo cerca de 2mV/°C. Osgráficos de Comprimento de Onda Dominante vs. Temperatura de JunçãoeDesvio de Comprimento de Onda Relativomostram que o comprimento de onda amarelo desvia ligeiramente (alguns nanómetros) com a temperatura, o que é geralmente insignificante para aplicações de indicador, mas pode ser relevante para usos críticos de cor precisos.

4.4 Manipulação de Pulsos e Distribuição Espectral

Ográfico de Capacidade de Manipulação de Pulsos Permitidadefine a corrente de pulso de pico permitida para diferentes larguras de pulso (t_p) e ciclos de trabalho (D), o que é útil para esquemas de multiplexação ou dimmer PWM. Ográfico de Distribuição Espectral Relativaconfirma a saída monocromática amarela, com pico em torno de 589nm e uma largura espectral estreita.

5. Informações Mecânicas, de Embalagem e Montagem

5.1 Dimensões Mecânicas e Polaridade

O LED vem num encapsulamento PLCC-2 padrão. O desenho mecânico (implícito na secção 7 da ficha técnica) mostraria a vista superior, vista lateral e dimensões incluindo comprimento, largura, altura (tipicamente cerca de 3.0mm x 3.0mm x 1.1mm) e espaçamento dos terminais. O encapsulamento possui uma lente de epóxi moldada que molda a saída de luz para alcançar o ângulo de visão desejado. A polaridade é indicada por uma marca de cátodo, tipicamente um entalhe, um ponto verde ou um canto cortado no encapsulamento. A orientação correta durante a montagem é obrigatória.

5.2 Ponto de Solda Recomendado e Perfil de Reflow

É fornecida uma disposição recomendada do ponto de solda (secção 8) para garantir a formação adequada da junta de solda e estabilidade mecânica. O projeto do ponto leva em conta a massa térmica e os terminais do componente. O perfil de soldagem por reflow (secção 9) é crítico para a montagem em superfície. O LED é classificado para uma temperatura de pico de reflow de 260°C por um máximo de 30 segundos, o que é compatível com os processos padrão de solda sem chumbo (SnAgCu). O perfil tipicamente inclui estágios de pré-aquecimento, imersão térmica, reflow e arrefecimento para minimizar o choque térmico.

5.3 Embalagem e Precauções de Manuseio

Os componentes são fornecidos em embalagem de fita e carretel (secção 10) para montagem automatizada pick-and-place. As especificações do carretel incluem largura da fita, espaçamento dos bolsos e diâmetro do carretel. As precauções de uso (secção 11) incluem procedimentos padrão de manuseio ESD (Descarga Eletrostática), pois o dispositivo tem uma sensibilidade ESD de 2kV (HBM). É recomendado o uso de ionizadores e estações de trabalho aterradas. O armazenamento deve ser num ambiente seco e controlado, e o Nível de Sensibilidade à Humidade (MSL) é 2, o que significa que o encapsulamento pode ser exposto às condições do chão de fábrica por até um ano antes de exigir cozimento prévio ao reflow.

6. Diretrizes de Aplicação e Considerações de Projeto

6.1 Circuitos de Aplicação Típicos

A aplicação principal é como luz indicadora. Um simples resistor em série é o circuito de acionamento mais comum. O valor do resistor (R_série) é calculado usando a Lei de Ohm: R_série= (V_fonte- V_F) / I_F. Usando o V_Ftípico de 1.9V e um I_Fdesejado de 20mA com uma fonte de 5V, o resistor seria (5V - 1.9V) / 0.02A = 155 Ohms. Um resistor padrão de 150 Ohm seria adequado. A potência nominal do resistor deve ser pelo menos I_F²* R = 0.06W, portanto um resistor de 1/8W ou 1/10W é suficiente. Para brilho constante sobre variações de temperatura ou tensão de alimentação, é recomendado um driver de corrente constante.

6.2 Considerações de Projeto para Uso Automotivo

• Transientes de Tensão:Os sistemas elétricos automotivos são ruidosos. O LED deve ser protegido contra dump de carga e outros picos de tensão. Um díodo de supressão de tensão transiente (TVS) ou um resistor em série robusto pode ser necessário na linha de alimentação.
• Projeto Térmico:Em espaços fechados ou altas temperaturas ambientes, garanta área de cobre adequada na PCB ou vias térmicas para conduzir o calor para longe dos pontos de solda, mantendo a temperatura da junção baixa para preservar o brilho e a vida útil.
• Resistência ao Enxofre:A robustez ao enxofre especificada é crucial para interiores automotivos onde a libertação de gases de certos materiais (como borracha ou alguns plásticos) pode criar atmosferas corrosivas que degradam componentes de LED à base de prata.
• Dimming:Para aplicações de dimming, a Modulação por Largura de Pulso (PWM) é preferível à redução analógica de corrente. O PWM mantém a cromaticidade do LED enquanto varia o brilho percebido. Consulte o gráfico de manipulação de pulsos para parâmetros PWM aceitáveis.

7. Comparação Técnica e Diferenciação

Comparado com LEDs PLCC-2 de grau comercial padrão, o 3011-UY0201H-AM oferece diferenciadores chave:

• Qualificação Automotiva (AEC-Q101):Este é o principal diferenciador, envolvendo testes rigorosos para ciclagem de temperatura, humidade, polarização reversa em alta temperatura e outros stresses não exigidos para peças de consumo.
• Faixa de Temperatura Estendida:Operação de -40°C a +110°C vs. uma faixa comercial típica de -20°C a +85°C.
• Robustez ao Enxofre:Um teste específico e construção de material para resistir a ambientes corrosivos, o que não é uma característica padrão.
• Binning Mais Apertado:Embora os LEDs comerciais possam ter binning, as peças de grau automotivo frequentemente têm critérios de binning mais rigorosos ou adicionais para garantir consistência em grandes lotes de produção.

8. Perguntas Frequentes (FAQs)

P: Posso acionar este LED com 3.3V?

R: Sim. Usando a fórmula com V_F=1.9V e I_F=20mA, o resistor em série necessário seria (3.3V - 1.9V) / 0.02A = 70 Ohms.

P: Qual é o propósito da corrente direta mínima de 7mA?

R: Operar abaixo desta corrente pode resultar em emissão de luz instável ou não uniforme. Para necessidades de brilho muito baixo, usar PWM a uma corrente mais alta é uma abordagem melhor.

P: Como interpreto o código de bin de intensidade luminosa (ex: U2) num pedido?

R: O código de bin garante que o brilho do LED estará dentro da faixa especificada (ex: 560-710 mcd para U2). Você deve projetar para o valor mínimo do bin escolhido para garantir que os requisitos de brilho da sua aplicação sejam sempre atendidos.

P: É necessário um dissipador de calor?

R: Para operação contínua a 20mA em temperaturas ambientes moderadas (<70°C no ponto de solda), a resistência térmica interna é tipicamente suficiente se o layout de ponto de PCB recomendado for usado. Para correntes mais altas, temperaturas ambientes mais altas ou múltiplos LEDs agrupados de perto, gestão térmica adicional deve ser considerada com base na curva de derating.

9. Princípios Operacionais e Tendências Tecnológicas

9.1 Princípio Básico de Operação

Um Díodo Emissor de Luz é um díodo semicondutor de junção p-n. Quando uma tensão direta é aplicada, os eletrões do material tipo n recombinam-se com as lacunas do material tipo p na região de depleção. Esta recombinação liberta energia na forma de fotões (luz). O comprimento de onda específico (cor) da luz é determinado pela banda proibida de energia do material semicondutor utilizado. Para LEDs amarelos, materiais como Fosfeto de Arsénio de Gálio (GaAsP) ou compostos semelhantes num substrato transparente são comumente empregues. O encapsulamento PLCC incorpora uma lente de epóxi moldada que molda a saída de luz para alcançar o ângulo de visão desejado.

9.2 Tendências da Indústria

A tendência em LEDs indicadores como este é para maior eficiência (mais saída de luz por unidade de potência elétrica), confiabilidade melhorada sob condições adversas e tamanhos de encapsulamento menores com desempenho ótico mantido ou melhorado. Há também uma ênfase crescente em gamas de cores mais amplas e precisas. Para interiores automotivos, a integração com guias de luz para iluminação uniforme de painéis e compatibilidade com sistemas de dimming avançados são áreas-chave de desenvolvimento. A mudança para iluminação totalmente de estado sólido em veículos continua a impulsionar a procura por LEDs robustos e de alto desempenho em todos os espectros de cor.
