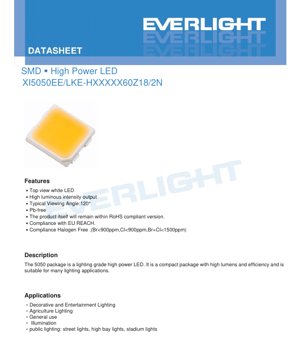

Ficha Técnica de LED de Alta Potência SMD 5050 - Dimensões 5.0x5.0mm - Tensão Máx. 6.0V - Potência 6.3W - Documento Técnico de Luz Branca

1. Visão Geral do Produto

O encapsulamento 5050 representa uma solução de LED de alta potência, de grau para iluminação, projetada para aplicações exigentes. É um dispositivo de montagem em superfície (SMD) compacto que oferece alto fluxo luminoso e eficiência numa pequena área. O objetivo principal do design é fornecer uma fonte de luz confiável e potente, adequada para uma ampla gama de usos profissionais e de iluminação geral onde é necessária luz branca brilhante e consistente.

1.1 Vantagens Principais

As principais vantagens desta série de LED incluem a sua alta intensidade luminosa, que permite um excelente desempenho de luz. Apresenta um típico ângulo de visão amplo de 120 graus, proporcionando uma iluminação ampla e uniforme. O produto é fabricado sem chumbo (Pb-free), em conformidade com o regulamento REACH da UE, e atende aos requisitos de livre de halogéneos, especificamente com teor de Bromo (Br) abaixo de 900 ppm, teor de Cloro (Cl) abaixo de 900 ppm, e a sua soma total abaixo de 1500 ppm. Isto torna-o adequado para designs ecologicamente conscientes e aplicações com restrições materiais rigorosas.

1.2 Mercados-Alvo e Aplicações

Este LED é projetado para aplicações versáteis de iluminação. Os seus principais mercados incluem iluminação decorativa e de entretenimento, onde a qualidade da cor e o brilho são cruciais. Também é bem adequado para iluminação agrícola, suportando espectros de crescimento de plantas quando combinado com fósforos apropriados. A iluminação geral é uma área de aplicação principal, abrangendo iluminação interior e exterior. Especificamente, visa infraestruturas de iluminação pública como candeeiros de rua, luzes de alta-bay para espaços industriais ou comerciais, e luzes de estádio, onde alta potência e fiabilidade são primordiais.

2. Análise Aprofundada de Parâmetros Técnicos

Esta secção fornece uma interpretação objetiva e detalhada dos principais parâmetros técnicos que definem o desempenho e os limites operacionais do LED.

2.1 Ratings Absolutos Máximos

Estes ratings definem os limites de stress além dos quais pode ocorrer dano permanente no dispositivo. A operação nestes ou perto destes limites não é recomendada por períodos prolongados. Os ratings absolutos máximos são especificados a uma temperatura no ponto de soldadura (T_soldadura) de 25°C.

• Corrente Direta (I_F):1050 mA (DC). Esta é a corrente contínua máxima que pode ser aplicada.
• Dissipação de Potência (P_d):6300 mW (6.3 W). Esta é a potência máxima que o encapsulamento pode dissipar.
• Corrente Direta em Pulsos (I_PF):2000 mA. Esta corrente mais elevada é permitida apenas em condições de pulsos, não em operação contínua.
• Temperatura de Operação (T_opr):-35°C a +105°C. A faixa de temperatura ambiente para operação fiável.
• Temperatura de Armazenamento (T_stg):-35°C a +105°C. A faixa de temperatura segura quando o dispositivo não está energizado.
• Resistência Térmica (R_{th J-S}):2.5 °C/W (Junção ao Ponto de Soldadura). Um valor mais baixo indica melhor transferência de calor do chip do LED (junção) para a placa. A gestão térmica eficaz é crítica para permanecer dentro do limite de temperatura da junção.
• Temperatura da Junção (T_j):125 °C (máximo). A temperatura no próprio chip semicondutor não deve exceder este limite para garantir longevidade e desempenho.
• Sensibilidade ESD:2000 V (Modelo do Corpo Humano). O dispositivo é sensível a descargas eletrostáticas e requer procedimentos de manuseamento adequados.
• Temperatura de Soldadura:Para soldadura por refluxo, é especificada uma temperatura de pico de 260°C durante 10 segundos. Para soldadura manual, 350°C durante 3 segundos é o limite.

2.2 Características Eletro-Óticas

Estas características definem o desempenho típico do LED em condições normais de operação, medido a T_soldadura= 25°C e uma corrente direta (I_F) de 180mA.

• Fluxo Luminoso (Φ):Varia de um mínimo de 160 lm a um máximo de 255 lm, dependendo do bin específico do produto (ver Secção 3). A tolerância típica é de ±11%.
• Tensão Direta (V_F):Máximo de 6.0 V a 180mA. A tolerância típica é de ±0.1V. A V_Freal variará conforme o bin e a unidade individual.
• Índice de Reprodução de Cor (CRI ou R_a):Mínimo de 70 para a série padrão, com uma tolerância de ±2. Opções de CRI mais elevado estão disponíveis (ver Secção 3.1).
• Ângulo de Visão (2θ_1/2):Tipicamente 120 graus. Este é o ângulo total no qual a intensidade luminosa é metade do valor de pico.
• Corrente Inversa (I_R):Máximo de 10 µA a uma tensão inversa (V_R) de 5V.

3. Explicação do Sistema de Binning

Para garantir consistência de cor e brilho na produção, os LEDs são classificados em bins com base em parâmetros-chave. Isto permite aos designers selecionar componentes que atendam a requisitos específicos da aplicação.

3.1 Binning do Índice de Reprodução de Cor (CRI)

O CRI indica quão naturalmente uma fonte de luz reproduz as cores em comparação com uma fonte de referência. Um símbolo de uma letra no número de peça denota o CRI mínimo. Por exemplo, 'L' corresponde a um CRI mínimo de 70, 'K' a 80, e 'H' ou 'R' a 90. O bin 'R' tem o requisito adicional de um valor R9 mínimo (vermelho saturado) de 50, o que é importante para iluminação de alta qualidade. A tolerância para o CRI é de ±2.

3.2 Índice de Corrente Direta

O símbolo 'Z18' no número de peça indica a corrente direta nominal para teste e especificação de parâmetros, que é 180mA (I_F= 180mA).

3.3 Índice de Tensão Direta

O símbolo '60' denota a tensão direta máxima para o grupo, que é 6.0V.

3.4 Binning do Fluxo Luminoso

Os LEDs são classificados de acordo com o seu fluxo luminoso mínimo de saída a 180mA. O código do bin, como '160L15' ou '230L15', especifica a faixa de fluxo. Por exemplo, '230L15' significa que o fluxo mínimo é 230 lm, e a largura do bin é 15 lm (portanto, a faixa é 230-245 lm). A tolerância geral do fluxo é de ±11%.

3.5 Binning da Tensão Direta

A tensão também é classificada para auxiliar no design do driver e no emparelhamento de corrente em matrizes. Os grupos são definidos por um código de dois dígitos como '52B', onde '52' indica a tensão mínima (5.2V) e 'B' é o identificador do bin. A faixa para '52B' é de 5.2V a 5.4V. Outros bins incluem '54B' (5.4-5.6V), '56B' (5.6-5.8V), e '58B' (5.8-6.0V). A tolerância é de ±0.1V.

3.6 Binning de Coordenadas Cromáticas (Temperatura de Cor)

A Temperatura de Cor Correlacionada (CCT) é controlada através da classificação das coordenadas cromáticas (x, y) no diagrama CIE 1931. A ficha técnica fornece caixas de coordenadas detalhadas para diferentes CCTs como 1800K, 2200K e 2700K (Branco Quente), e outras até 6500K (Branco Frio). Cada CCT tem múltiplos sub-bins (ex., 18K-A, 18K-B) para garantir uma consistência de cor apertada. A faixa de referência para os bins de 1800K, por exemplo, está entre 1765K e 1960K, dependendo do sub-bin específico selecionado.

4. Lista de Produção em Massa e Decodificação do Número de Peça

É fornecida uma lista de produtos padrão em produção em massa. Por exemplo, o número de peçaXI5050EE/LKE-H5023060Z18/2Npode ser decodificado da seguinte forma:

• XI5050EE/LKE:Família de produto base (LED de Alta Potência SMD 5050).
• H:Prefixo para o código de desempenho.
• 50:Código de Temperatura de Cor Correlacionada (CCT), representando 5000K.
• 230:Código de fluxo luminoso mínimo, representando 230 lm.
• 60:Índice de tensão direta (6.0V máx.).
• Z18:Índice de corrente direta (180mA).
• /2N:Especificação de embalagem ou bobina.

Portanto, esta peça específica é um LED de 5000K (branco neutro) com um fluxo mínimo de 230 lm, uma tensão direta máxima de 6.0V a 180mA, e um CRI de pelo menos 70 (implícito pela série padrão). A tabela de produção em massa lista variantes de 1800K a 6500K com os seus valores de fluxo mínimo e típico correspondentes a diferentes correntes de teste (180mA, 640mA, 750mA).

5. Considerações de Design para Aplicação

5.1 Gestão Térmica

Dada a alta dissipação de potência (até 6.3W) e o limite crítico de temperatura da junção de 125°C, a gestão térmica eficaz é o aspeto de design mais crucial. A baixa resistência térmica de 2.5 °C/W da junção ao ponto de soldadura é benéfica, mas exige um PCB bem projetado com vias térmicas adequadas e, frequentemente, ligação a um dissipador de calor. A temperatura ambiente máxima de operação é de 105°C, mas a corrente e o brilho realmente alcançáveis serão menores a altas temperaturas ambientes devido à derating térmica.

5.2 Acionamento Elétrico

Um driver de corrente constante é obrigatório para operação fiável. O driver deve ser selecionado com base na corrente de operação desejada (até 1050 mA máxima contínua) e no bin de tensão direta dos LEDs utilizados. Para ligações em série, o V_Ftotal da cadeia deve ser considerado. O dispositivo é sensível à tensão inversa, com um máximo de 5V antes que ocorra uma fuga significativa; os circuitos devem proteger contra polarização inversa.

5.3 ESD e Manuseamento

A classificação de sensibilidade ESD de 2000V (HBM) requer precauções padrão de ESD durante o manuseamento, montagem e instalação. Utilize estações de trabalho aterradas, pulseiras condutoras e contentores condutores.

5.4 Processo de Soldadura

Aderir estritamente ao perfil de soldadura: refluxo com um pico de 260°C por não mais de 10 segundos. Evite tempo excessivo acima da temperatura de liquidus. Para reparação, a soldadura manual a 350°C deve ser limitada a 3 segundos por pista. Estes limites previnem danos na ligação interna do chip, nos fios de ligação (wire bonds) e no encapsulamento plástico.

6. Análise de Desempenho e Tendências

6.1 Eficácia Luminosa

Embora não explicitamente declarada como lm/W, a eficácia pode ser calculada a partir dos dados. Para a peça de 5000K, 230 lm mín. a 180mA e uma V_Ftípica de talvez 5.6V (potência = 1.008W), a eficácia mínima é aproximadamente 228 lm/W. A correntes mais altas como 750mA, o fluxo típico é de 835 lm. Assumindo uma V_Fmais elevada a essa corrente (ex., 6.2V, potência = 4.65W), a eficácia típica seria cerca de 180 lm/W. Isto demonstra a natureza de alta eficiência deste LED de grau para iluminação, embora a eficácia diminua a correntes mais altas devido ao aumento das perdas térmicas e elétricas.

6.2 Qualidade e Consistência da Cor

A disponibilidade de opções de CRI até 90 (com R9 > 50) e o binning apertado de cromaticidade refletem a procura do mercado por luz branca de alta qualidade em aplicações profissionais. A estrutura multi-bin para cada CCT permite aos fabricantes oferecer produtos com correspondência de cor muito apertada para aplicações onde a consistência entre lotes é crítica, como na iluminação arquitetónica ou de retalho.

6.3 Otimização Específica da Aplicação

A ampla gama de CCTs (1800K-6500K) permite aos designers adaptar a luz para ambientes específicos: branco quente (1800K-3000K) para ambientes acolhedores ou decorativos, branco neutro (3500K-5000K) para iluminação geral e de escritório, e branco frio (5700K-6500K) para iluminação de tarefas ou simulação de luz do dia. O alto fluxo de saída torna-o adequado para substituir fontes de luz tradicionais em projetos de retrofit ou para projetar novas luminárias eficientes.

7. Perguntas Frequentes (Baseadas em Parâmetros Técnicos)

P: Qual é a principal vantagem do tamanho do encapsulamento 5050?

R: A área de 5.0mm x 5.0mm oferece um excelente equilíbrio entre alta potência luminosa (de uma área emissora relativamente grande) e eficiência de espaço na placa. Permite uma boa dissipação térmica mantendo um fator de forma compacto adequado para muitos designs de luminárias.

P: Posso acionar este LED na sua corrente máxima de 1050mA continuamente?

R: Embora tecnicamente possível, a operação contínua no rating absoluto máximo não é recomendada para um desempenho fiável a longo prazo. A corrente máxima operacional prática será menor e é determinada pelo design térmico do sistema (PCB, dissipador, temperatura ambiente) para garantir que a temperatura da junção (T_j) permaneça seguramente abaixo de 125°C. Curvas de derating, embora não fornecidas neste excerto, são essenciais para tal design.

P: Como escolho o bin de CRI correto?

R: Para aplicações onde a aparência da cor é crítica (ex., retalho, museus, galerias de arte, residencial de alta gama), escolha um bin de CRI alto (80, 85, 90). O bin 'R' (CRI 90, R9>50) é especialmente bom para reproduzir tons de vermelho. Para iluminação geral ou utilitária onde o custo é um fator mais importante, o bin padrão de CRI 70 é frequentemente suficiente.

P: Por que o ângulo de visão é de 120 graus?

R: Um ângulo de visão amplo é desejável para muitas aplicações de iluminação geral porque proporciona uma iluminação ampla e uniforme, reduzindo sombras duras e brilho. É ideal para iluminação de área, downlights e painéis onde é necessário um feixe amplo sem ótica secundária. Para focos, seriam usadas lentes secundárias para estreitar o feixe.

P: O que significa a conformidade "Livre de Halogéneos" para o meu produto?

R: Significa que os materiais do LED cumprem as restrições sobre retardadores de chama à base de bromo e cloro. Isto é importante para cumprir certas regulamentações ambientais (como a IEC 61249-2-21), reduzir emissões tóxicas em caso de incêndio, e é frequentemente exigido em eletrónica de consumo, automóvel e outras certificações de rótulo ecológico.
