Design Avançado de Constelação para Sistemas de Comunicação por Luz Visível Multicor

1. Introdução & Visão Geral

Este artigo, "Design de Constelação para Comunicações por Luz Visível Multicor", apresenta um avanço significativo no campo da Comunicação por Luz Visível (VLC). Os autores propõem o CSK-Avançado, um novo esquema de design de constelação de alta dimensão adaptado para sistemas que empregam Diodos Emissores de Luz Vermelha/Verde/Azul (LEDs RGB). O trabalho aborda limitações críticas do Color Shift Keying (CSK) convencional, como a perda de eficiência devido à intensidade total restrita, ao mesmo tempo que incorpora rigorosamente requisitos essenciais de iluminação, como o Índice de Reprodução de Cor (CRI) e a Taxa de Eficácia Luminosa (LER), como restrições de otimização.

2. Ideia Central: O Paradigma CSK-Avançado

A inovação fundamental do artigo é ir além de tratar os canais RGB como meros portadores desacoplados. O CSK-Avançado conceptualiza o espaço de sinal como uma constelação unificada e de alta dimensão, onde cada símbolo é um vetor que define intensidades precisas para os LEDs vermelho, verde e azul simultaneamente. Esta abordagem holística permite a otimização conjunta do desempenho de comunicação (Taxa de Erro de Bit - BER) e da qualidade de iluminação sob restrições do mundo real, como a Relação Pico-Média de Potência (PAPR) individual de cada LED. É uma mudança de uma filosofia de design a nível de componente para uma a nível de sistema, reminiscente da mudança de paradigma trazida pela otimização de ponta a ponta em sistemas de aprendizagem profunda, como visto em trabalhos como o artigo original do CycleGAN, que aprendeu funções de mapeamento entre domínios de imagem de forma conjunta.

3. Fluxo Lógico: Do Problema à Solução

O artigo constrói o seu argumento com uma progressão lógica clara, em três etapas.

3.1. Modelo do Sistema & Design de Canal Ideal

A base é estabelecida com um sistema de $N_r$, $N_g$, $N_b$ LEDs. O problema central de otimização é formulado para minimizar a Taxa de Erro de Símbolo (SER) através da maximização da Distância Euclidiana Mínima (MED) entre os pontos da constelação no espaço de intensidade 3D $(I_r, I_g, I_b)$. Crucialmente, as restrições não são uma reflexão tardia, mas são integradas na definição do problema: potência óptica média fixa, coordenadas de cromaticidade alvo para iluminação e limites individuais de PAPR óptico para controlar a distorção não linear em cada canal de cor do LED.

3.2. Tratamento da Diafonia entre Canais (CwC)

O modelo é então estendido para o cenário prático de diafonia entre os canais de cor, modelada por uma matriz de canal $\mathbf{H}$. Em vez de aplicar equalização no recetor (pós-equalização), o que pode amplificar o ruído, os autores propõem um pré-equalizador baseado em Decomposição em Valores Singulares (SVD). A constelação é redesenhada no espaço de canal transformado e desacoplado. Esta abordagem proativa demonstra superar esquemas reativos de pós-equalização, como Zero-Forcing (ZF) ou Linear Minimum Mean Squared Error (LMMSE), especialmente em condições ruidosas.

3.3. Rotulagem da Constelação com BSA

O passo final aborda o mapeamento de sequências de bits para símbolos da constelação. Os autores empregam um Algoritmo de Comutação Binária (BSA)—aparentemente pela primeira vez na rotulagem de constelações VLC de alta dimensão—para encontrar o mapeamento ótimo do tipo Gray que minimiza o BER para uma dada geometria de constelação, fechando o ciclo de otimização de desempenho de ponta a ponta.

4. Pontos Fortes & Fracos: Uma Avaliação Crítica

Pontos Fortes:

• Integração Holística de Restrições: O tratamento simultâneo de restrições de comunicação (MED, BER), iluminação (CRI, LER, ponto de cor) e hardware (PAPR) é exemplar e relevante para a indústria.
• Mitigação Proativa da Diafonia: A pré-equalização baseada em SVD é uma solução inteligente e eficaz para um problema prático generalizado.
• Novidade Algorítmica: A aplicação do BSA para rotulagem neste contexto é uma inteligente polinização cruzada da teoria da comunicação digital.

Falhas & Omissões:

• Complexidade Computacional: O artigo é omisso quanto ao custo computacional de resolver o problema de otimização da MED com restrições para tamanhos de constelação grandes, uma barreira potencial à adaptação em tempo real.
• Suposição de Ambiente Dinâmico: O modelo assume um canal estático. Canais VLC interiores reais sofrem bloqueios dinâmicos e sombras; a robustez do esquema a tais variações não foi testada.
• Imperfeições de Hardware: Embora o PAPR seja considerado, outras não idealidades, como a não linearidade do LED (para além do corte) e efeitos térmicos, não são modeladas, podendo exagerar os ganhos de desempenho.

5. Insights Práticos & Direções Futuras

Para investigadores e engenheiros, este artigo fornece um plano claro:

1. Adotar uma Mentalidade de Otimização Conjunta: Tratar o design do sistema VLC como uma co-otimização de comunicações e iluminação, não como dois problemas separados.
2. Pré-equalização em vez de Pós-equalização: Em cenários de diafonia, investir no design de pré-distorção/pré-equalização para um desempenho mais fiável.
3. Explorar Constelações Adaptativas: O próximo passo lógico é desenvolver algoritmos de baixa complexidade que possam adaptar a constelação em tempo real com base em necessidades de iluminação ou condições de canal em mudança, talvez usando aprendizagem automática para otimização rápida.
4. Impulsionar a Padronização: Trabalhos como este devem informar futuras iterações dos padrões VLC (para além do IEEE 802.15.7) para incluir definições de constelação mais flexíveis e avançadas.

6. Análise Técnica Aprofundada

6.1. Formulação Matemática

A otimização central para o canal ideal pode ser resumida como: $$\begin{aligned} \max_{\{\mathbf{s}_i\}} & \quad d_{\min} = \min_{i \neq j} \|\mathbf{s}_i - \mathbf{s}_j\| \\ \text{s.t.} & \quad \frac{1}{M}\sum_{i=1}^{M} \mathbf{s}_i = \mathbf{P}_{\text{avg}} \quad \text{(Potência Média)} \\ & \quad \mathbf{C}(\mathbf{s}_i) = \mathbf{c}_{\text{target}} \quad \text{(Ponto de Cor)} \\ & \quad \max(\mathbf{s}_i^{(k)}) / \text{avg}(\mathbf{s}_i^{(k)}) \leq \Gamma_{\text{PAPR}} \quad \forall k \in \{r,g,b\} \end{aligned}$$ onde $\mathbf{s}_i = [I_r, I_g, I_b]_i^T$ é um ponto da constelação, $M$ é o tamanho da constelação, e $\mathbf{C}(\cdot)$ calcula as coordenadas de cromaticidade.

6.2. Resultados Experimentais & Desempenho

O artigo apresenta resultados numéricos que demonstram a superioridade do CSK-Avançado:

• BER vs. SNR: Sob cores de iluminação desequilibradas (ex.: vermelho dominante), o CSK-Avançado atinge um BER significativamente mais baixo em comparação com esquemas PAM desacoplados convencionais e CSK básico, especialmente a SNR moderados a altos.
• Resiliência à Diafonia: O design pré-equalizado baseado em SVD mostra uma clara vantagem de desempenho em BER sobre a pós-equalização ZF e LMMSE, particularmente à medida que a interferência por diafonia aumenta. Isto é representado visualmente num gráfico de BER vs. coeficiente de diafonia.
• Diagramas de Constelação: O artigo provavelmente inclui gráficos de dispersão 3D mostrando os pontos de constelação geometricamente otimizados para o CSK-Avançado, contrastando-os com as grelhas mais regulares, mas menos ótimas, dos esquemas convencionais. Estes diagramas demonstram visualmente a maior MED alcançada através da otimização.

7. Estrutura de Análise & Exemplo de Caso

Caso: Projetar um sistema VLC para uma galeria de museu.

1. Requisitos: Iluminar uma pintura com uma temperatura de cor específica e regulamentada (ex.: branco quente 3000K) para prevenir danos, enquanto fornece um fluxo de dados de áudio-guia oculto.
2. Aplicando a Estrutura CSK-Avançado:
   • Definição de Restrições: Definir $\mathbf{c}_{\text{target}}$ para a cromaticidade exigida. Definir limites rigorosos de PAPR para garantir a longevidade dos LEDs. Definir uma restrição de CRI elevada para reprodução de cor precisa.
   • Modelação do Canal: Medir/estimar a matriz de diafonia 3x3 $\mathbf{H}$ para os dispositivos RGB LED e fotodetetores específicos utilizados.
   • Otimização: Executar a maximização da MED com as restrições acima e pré-equalizar usando SVD com base em $\mathbf{H}$.
   • Rotulagem: Aplicar o BSA à constelação 3D resultante para mapear os bits de dados de áudio para erros mínimos na reprodução.
3. Resultado: Um sistema de iluminação que cumpre perfeitamente os padrões de iluminação de grau de conservação, transmitindo dados de forma fiável, um feito difícil com designs desacoplados.

8. Perspectivas de Aplicação & Pesquisa Futura

Aplicações Imediatas: Ligações de dados de alta velocidade e seguras em ambientes sensíveis à iluminação: hospitais (salas de ressonância magnética), cabines de avião, ambientes industriais com restrições de EMI. Direções de Pesquisa Futura:

• Aprendizagem Automática para Otimização: Empregar aprendizagem por reforço profundo ou aprendizagem baseada em gradientes (inspirada em estruturas como PyTorch/TensorFlow) para resolver a complexa otimização com restrições mais rapidamente ou de forma adaptativa.
• Integração com Redes LiFi: Como é que o CSK-Avançado se comporta em redes LiFi multiutilizador, multicélula? É necessária investigação sobre alocação de recursos e gestão de interferências.
• Para além do RGB: Estender a estrutura para LEDs multiespectrais (ex.: RGB + Branco, ou Ciano) para dimensionalidade e taxas de dados ainda mais elevadas.
• Integração em Fotónica de Silício: Explorar o co-design com plataformas emergentes de micro-LED e fotónica de silício para transceptores ultracompactos e de alta velocidade, conforme relatado por consórcios de investigação como o American Institute for Manufacturing Integrated Photonics (AIM Photonics).

9. Referências

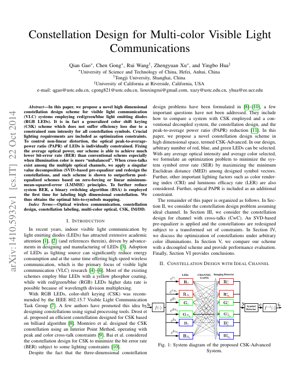

1. Gao, Q., Gong, C., Wang, R., Xu, Z., & Hua, Y. (2014). Constellation Design for Multi-color Visible Light Communications. arXiv preprint arXiv:1410.5932.
2. IEEE Standard for Local and Metropolitan Area Networks–Part 15.7: Short-Range Wireless Optical Communication Using Visible Light. (2011). IEEE Std 802.15.7-2011.
3. Zhu, J., Park, T., Isola, P., & Efros, A. A. (2017). Unpaired Image-to-Image Translation using Cycle-Consistent Adversarial Networks. Proceedings of the IEEE International Conference on Computer Vision (ICCV). (Referência CycleGAN para analogia de otimização conjunta).
4. Kahn, J. M., & Barry, J. R. (1997). Wireless infrared communications. Proceedings of the IEEE, 85(2), 265-298.
5. AIM Photonics. (n.d.). Integrated Photonics Research. Retrieved from https://www.aimphotonics.com/ (Exemplo de plataforma de hardware avançada).
6. Drost, R. J., & Sadler, B. M. (2014). Constellation design for color-shift keying using billiards algorithms. IEEE GLOBECOM Workshops.
