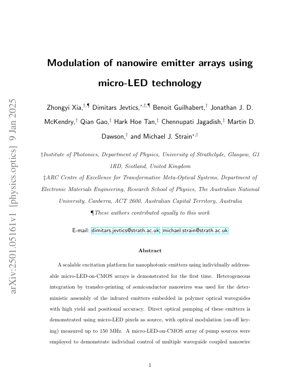

Modulação de Matrizes de Emissores de Nanofios Utilizando Tecnologia Micro-LED: Uma Plataforma Escalável para Nanofotónica

2.1 Integração Heterogénea via Transfer-Printing

Nanofios semicondutores, que atuam como emissores de infravermelhos, são transfer-printed do seu substrato de crescimento para um substrato recetor com guias de onda óticas poliméricas pré-padronizadas. Este processo permite:

• Montagem determinística com elevada precisão posicional.
• Integração com alto rendimento de múltiplos emissores.
• Acoplamento da emissão do nanofio diretamente no modo do guia de onda.

Este método supera a aleatoriedade das abordagens tradicionais de crescimento no substrato, um passo crítico para a integração a nível de sistema.

2.2 Matriz Micro-LED-on-CMOS como Fonte de Bombeamento

Substituindo os sistemas convencionais de laser volumosos, uma matriz micro-LED-on-CMOS serve como fonte de bombeamento ótico. Cada píxel de micro-LED é:

• Endereçável individualmente e controlável através do circuito CMOS subjacente.
• Capaz de operação pulsada na escala de nanossegundos.
• Disposto numa grelha 2D densa (128×128), permitindo excitação multiplexada espacialmente.

Esta matriz de controlo eletrónico é a chave para o endereçamento paralelo e escalável de múltiplos emissores de nanofios.

3.1 Modulação Ótica (On-Off Keying)

Foi caracterizado o bombeamento ótico direto de um único emissor de nanofio transfer-printed. O píxel de micro-LED foi acionado com um sinal digital para realizar On-Off Keying (OOK).

• Resultado: Foi medida uma modulação ótica clara do emissor de nanofio a velocidades até 150 MHz.
• Implicação: Isto demonstra a viabilidade de usar micro-LEDs para modulação de dados de alta velocidade em ligações nanofotónicas, superando em muito a largura de banda de abordagens alternativas com moduladores espaciais de luz (SLM, ~10 kHz).

3.2 Controlo Paralelo de Múltiplos Emissores

A principal vantagem da matriz foi demonstrada ao ativar seletivamente diferentes pixéis de micro-LED para bombear múltiplos emissores de nanofios, separados espacialmente, integrados em diferentes guias de onda.

• Resultado: Foi alcançado controlo individual sobre a emissão de múltiplos nanofios acoplados a guias de onda, em paralelo.
• Implicação: Isto valida a escalabilidade da plataforma, indo além da excitação de um único dispositivo para um sistema onde muitos emissores podem ser programados independentemente—um requisito fundamental para circuitos fotónicos integrados (PIC) complexos.

4.1 Ideia Central & Fluxo Lógico

Vamos cortar a prosa académica. A ideia central aqui não é apenas fazer nanofios piscarem rápido; é um hack arquitetural brilhante para resolver o I/O fotónico. A lógica é clara: 1) Os nanofios são excelentes emissores densos, mas um pesadelo para ligar eletricamente à escala. 2) O bombeamento ótico resolve o problema da ligação, mas tradicionalmente depende de lasers volumosos e não escaláveis. 3) A jogada dos autores? Apropriar-se da arquitetura massivamente paralela e digitalmente endereçada da indústria de displays (micro-LED-on-CMOS) e reutilizá-la como uma rede programável de fornecimento de energia ótica. Isto não é uma melhoria incremental; é uma mudança de paradigma de "endereçar dispositivos" para "endereçar pontos de luz" que depois endereçam os dispositivos. Desacopla a complexidade do controlo eletrónico (resolvida pelo CMOS) da complexidade da emissão fotónica (resolvida pelo nanofio).

4.2 Pontos Fortes & Falhas Críticas

Pontos Fortes:

• Caminho de Escalabilidade é Claro: Aproveitar a fabricação de CMOS e micro-LED para displays é um golpe de mestre. O caminho para matrizes de 4K (3840×2160) pixéis já está em desenvolvimento para displays, diretamente traduzível para esta plataforma.
• Paralelismo Verdadeiro: Ao contrário de SLMs ou pontos de laser únicos, isto oferece controlo simultâneo e independente genuíno de milhares de locais de emissão.
• Velocidade: 150 MHz OOK é respeitável para aplicações iniciais de distribuição de relógio ótico inter-chip ou on-chip.

Falhas Críticas & Questões por Responder:

• Caixa Negra da Eficiência Energética: O artigo é silencioso sobre a eficiência wall-plug do processo de bombeamento por micro-LED → emissão do nanofio. Os próprios micro-LEDs, especialmente em escalas pequenas, sofrem de queda de eficiência. Se a cadeia global for ineficiente, anula as vantagens energéticas prometidas pela nanofotónica. Isto precisa de quantificação rigorosa.
• Gestão Térmica: Uma matriz densa de micro-LEDs bombeados eletricamente a bombear uma matriz densa de nanofios é um pesadelo térmico à espera de acontecer. O crosstalk térmico e a dissipação não são abordados.
• Rendimento da Pilha Completa: Eles relatam um alto rendimento de transfer-printing, mas o rendimento do sistema (píxel de micro-LED funcional + nanofio perfeitamente colocado/acoplado + guia de onda funcional) é a métrica real para fotónica VLSI, e não é reportado.

4.3 Perspetivas Acionáveis & Análise

Este trabalho é uma prova de conceito convincente, mas está na fase do "experimento herói". Para que isto passe de Science para IEEE Journal of Solid-State Circuits, eis o que precisa de acontecer:

1. Comparação Direta com o Incumbente: Os autores devem comparar diretamente o desempenho da sua plataforma (energia de modulação/bit, área ocupada, crosstalk) com o estado da arte de nanolasers de cristal fotónico bombeados eletricamente ou moduladores plasmónicos integrados em silício. Sem isto, é apenas um truque interessante.
2. Desenvolver um Protocolo de Integração Padronizado: O transfer-printing precisa de evoluir para um kit de design—um conjunto de regras de design, bibliotecas de células padrão para unidades "nanofio + guia de onda", e modelos térmicos. Veja a evolução dos PDKs de fotónica de silício como um modelo.
3. Definir uma Aplicação Matadora: Não digam apenas "PICs". Sejam específicos. O controlo paralelo grita por hardware de redes neuronais óticas ou simuladores quânticos fotónicos programáveis onde padrões de excitação reconfiguráveis são primordiais. Estabeleçam parcerias com grupos nessas áreas imediatamente.

O Meu Veredicto: Esta é uma investigação de alto risco e alta recompensa. A força da arquitetura conceptual é inegável. No entanto, a equipa deve agora transitar de físicos de fotónica para engenheiros de sistemas fotónicos, confrontando as realidades complicadas de potência, calor, rendimento e integração padronizada. Se conseguirem, isto pode tornar-se uma tecnologia fundamental. Se não conseguirem, permanece uma demonstração académica brilhante.

Detalhes Técnicos & Contexto Matemático

A largura de banda de modulação é fundamentalmente limitada pela dinâmica dos portadores tanto na bomba de micro-LED como no emissor de nanofio. Um modelo simplificado de equação de taxa para a densidade de portadores excitados $N$ do nanofio sob bombeamento pulsado é:

$\frac{dN}{dt} = R_{pump} - \frac{N}{\tau_{nr}} - \frac{N}{\tau_r}$

onde $R_{pump}$ é a taxa de bombeamento do micro-LED (proporcional ao seu pulso de corrente), $\tau_{nr}$ é o tempo de vida não radiativo, e $\tau_r$ é o tempo de vida radiativo. A largura de banda de 150 MHz sugere um tempo de vida combinado ($\tau_{total} = (\tau_{nr}^{-1} + \tau_r^{-1})^{-1}$) na ordem de alguns nanossegundos. O próprio tempo de vida de recombinação do micro-LED deve ser mais curto para não ser o estrangulamento. A relação on-off (razão de extinção) para a modulação OOK é crítica e depende do contraste entre as taxas de emissão bombeada e não bombeada, que é uma função da qualidade do nanofio e da potência da bomba.

Exemplo de Enquadramento de Análise (Não-Código)

Caso: Avaliação da Escalabilidade para uma Aplicação Alvo (Interconexão Ótica)

1. Definir Requisito: Uma ligação ótica on-chip precisa de 256 canais independentes, cada um a modular a 10 Gbps com um orçamento de potência de 1 pJ/bit.
2. Mapear para a Plataforma:
   • Contagem de Canais: Uma sub-matriz de micro-LED 16×16 (256 pixéis) satisfaz a necessidade.
   • Velocidade: 150 MHz << 10 GHz. BANDEIRA VERMELHA. Isto requer engenharia de materiais/dispositivos para melhorar a dinâmica dos portadores em ~2 ordens de grandeza.
   • Potência: Estimativa: Eficiência wall-plug do micro-LED (~5%?) × Eficiência de absorção/emissão do nanofio (~10%?) = Eficiência do sistema ~0.5%. Para 1 pJ/bit no recetor, o input elétrico por bit seria ~200 pJ. Isto é elevado comparado com CMOS avançado. DESAFIO MAIOR.
3. Conclusão: A plataforma atual, embora escalável em número, falha os requisitos de velocidade e potência para esta aplicação alvo. O desenvolvimento deve priorizar emissores mais rápidos (ex., pontos quânticos, nanofios otimizados) e micro-LEDs de maior eficiência.
