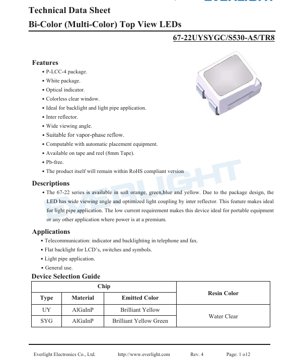

Техническая документация на двухцветные светодиоды серии 67-22 с верхним излучением - корпус P-LCC-4 - 2.0В тип. - Яркий желтый/зеленый

1. Обзор продукта

Серия 67-22 представляет собой семейство двухцветных (многоцветных) светодиодов с верхним излучением в компактном корпусе P-LCC-4. Эти компоненты предназначены для использования в качестве оптических индикаторов, имеют белый корпус и прозрачное бесцветное окно. Ключевой конструктивной особенностью является интегрированный внутренний отражатель, который оптимизирует ввод света и обеспечивает широкий угол обзора, что делает эти светодиоды особенно подходящими для применения со световодами и в подсветке. Их низкое потребление тока дополнительно повышает пригодность для портативного оборудования, чувствительного к энергопотреблению.

1.1 Основные преимущества и целевой рынок

Основные преимущества данной серии светодиодов проистекают из конструкции корпуса и выбора материалов. Широкий угол обзора, обеспечиваемый геометрией корпуса и внутренним отражателем, гарантирует равномерное распределение света, что критически важно для индикаторных применений и подсветки. Прибор совместим с автоматическим монтажным оборудованием и поставляется на 8-миллиметровой ленте в катушках, что упрощает процессы крупносерийной сборки. Он также не содержит свинца и разработан в соответствии с директивами RoHS. Целевые рынки включают телекоммуникации (для индикаторов и подсветки в телефонах и факсах), общую подсветку ЖК-дисплеев, переключателей и символов, а также любые применения для общего индицирования, где требуется надежная визуальная индикация с низким энергопотреблением.

2. Подробный разбор технических параметров

2.1 Предельные эксплуатационные параметры

Эксплуатационные пределы прибора определены при определенных условиях (Ta=25°C). Максимальное обратное напряжение (V_R) составляет 5В. Непрерывный прямой ток (I_F) для обоих типов кристаллов (UY и SYG) составляет 25 мА, при этом пиковый прямой ток (I_FP) в 60 мА допустим при скважности 1/10 и частоте 1 кГц. Максимальная рассеиваемая мощность (P_d) для каждого кристалла составляет 60 мВт. Прибор может выдерживать электростатический разряд (ESD) 2000В (HBM). Диапазон рабочих температур (T_opr) составляет от -40°C до +85°C, в то время как диапазон температур хранения (T_stg) простирается от -40°C до +95°C. Рекомендации по пайке указывают на пайку оплавлением при 260°C в течение 10 секунд или ручную пайку при 350°C в течение 3 секунд.

2.2 Электрооптические характеристики

Ключевые показатели производительности измеряются при Ta=25°C и I_F=20мА. Для кристалла UY (Яркий желтый) типичная сила света (I_V) составляет 120 мкд (мин. 80 мкд). Для кристалла SYG (Яркий желто-зеленый) типичная I_V составляет 80 мкд (мин. 50 мкд). Оба имеют типичный угол обзора (2θ1/2) 120 градусов. Кристалл UY имеет типичную пиковую длину волны (λp) 591 нм и доминирующую длину волны (λd) 589 нм. Кристалл SYG имеет типичную λp 575 нм и λd 573 нм. Оба имеют типичную спектральную ширину (Δλ) 20 нм. Прямое напряжение (V_F) для обоих типов обычно составляет 2.0В, в диапазоне от 1.7В до 2.4В. Максимальный обратный ток (I_R) составляет 10 мкА при V_R=5В.

3. Объяснение системы сортировки

Продукт использует систему сортировки для категоризации ключевых параметров, обеспечивая согласованность в проектировании применений. Это указывается кодами на этикетке продукта. Код CAT относится к Рангу Силы Света, классифицируя светодиод на основе измеренного светового потока. Код HUE соответствует Рангу Доминирующей Длины Волны, группируя светодиоды по их конкретной цветовой точке. Код REF указывает на Ранг Прямого Напряжения, сортируя приборы по их электрическим характеристикам. Эта сортировка позволяет разработчикам выбирать светодиоды с жестко контролируемыми параметрами для своих конкретных нужд.

4. Анализ характеристических кривых

4.1 Относительная сила света в зависимости от температуры окружающей среды

Представленные кривые для кристаллов UY и SYG показывают, что относительная сила света сильно зависит от температуры окружающей среды (T_a). Интенсивность нормирована на 100% при 25°C. При понижении температуры до -40°C относительная интенсивность может значительно упасть, потенциально ниже 60% для кристалла UY. И наоборот, при повышении температуры к верхнему рабочему пределу (+85°C) интенсивность также уменьшается по сравнению с точкой отсчета 25°C. Это тепловое снижение параметров является критически важным соображением для применений, подверженных широким температурным колебаниям.

4.2 Прямой ток в зависимости от прямого напряжения

Вольт-амперная характеристика демонстрирует зависимость между прямым током (I_F) и прямым напряжением (V_F) при 25°C. Кривая нелинейна, что типично для диодов. Для обоих типов светодиодов при стандартном испытательном токе 20 мА напряжение обычно находится около 2.0В. Кривая показывает, что небольшое увеличение напряжения сверх типичной точки приводит к быстрому увеличению тока, подчеркивая важность схемы ограничения тока в конструкции драйвера для предотвращения теплового разгона и выхода прибора из строя.

4.3 Относительная сила света в зависимости от прямого тока

Эта кривая иллюстрирует световой выход как функцию тока накачки. Сила света увеличивается с ростом прямого тока, но зависимость не является идеально линейной, особенно при более высоких токах. Кривая позволяет разработчикам оценить световой выход для токов накачки, отличных от стандартного испытательного условия 20мА. Она также неявно показывает тенденцию эффективности; работа светодиода при очень высоких токах может давать уменьшающуюся отдачу по световому выходу при одновременном увеличении рассеиваемой мощности и температуры перехода.

4.4 Спектральное распределение

Графики спектрального распределения показывают относительную излучаемую мощность в зависимости от длины волны для обоих кристаллов при 25°C. Кристалл UY излучает в желтой области с пиком около 591 нм. Кристалл SYG излучает в желто-зеленой области с пиком около 575 нм. Оба спектра показывают относительно узкую полосу пропускания (примерно 20 нм на полувысоте, как указано в таблице), что характерно для полупроводникового материала AlGaInP, обеспечивая насыщенные, чистые цвета.

4.5 Диаграмма направленности

Полярная диаграмма направленности изображает пространственное распределение силы света. Диаграмма подтверждает широкий угол обзора, с интенсивностью, измеренной под различными углами от 0° (по оси) до 90°. Форма кривой показывает, как излучается свет, что имеет решающее значение для проектирования световодов и обеспечения равномерного освещения в применениях с подсветкой. Внутренний отражатель в корпусе способствует формированию этой конкретной диаграммы направленности.

5. Механическая и упаковочная информация

5.1 Габаритные размеры корпуса

Светодиод размещен в корпусе P-LCC-4 (пластиковый корпус для кристалла с выводами, 4 вывода). Корпус белого цвета. Предоставлены размерные чертежи, детализирующие длину, ширину, высоту, шаг выводов и другие критические механические особенности. Ключевые размеры включают общий размер корпуса и расположение контактных площадок анода/катода для двух внутренних светодиодных кристаллов (обычно для двухцветной работы). Все неуказанные допуски составляют ±0.1 мм.

5.2 Идентификация полярности и проектирование контактных площадок

Корпус имеет четыре вывода. Внутренняя схема соединений явно не детализирована в предоставленном тексте, но является стандартной для таких двухцветных светодиодов с верхним излучением: два анода и два катода, или общая анодная/катодная конфигурация для двух разных цветных кристаллов. Физическая распиновка и рекомендуемая разводка контактных площадок на печатной плате определены в размерных чертежах для обеспечения правильного электрического соединения и надежной пайки.

6. Рекомендации по пайке и сборке

Прибор подходит для пайки оплавлением и совместим с автоматическим монтажным оборудованием. Предельные эксплуатационные параметры определяют температурный профиль пайки: пайка оплавлением не должна превышать 260°C в течение 10 секунд, а ручная пайка не должна превышать 350°C в течение 3 секунд. Соблюдение этих пределов необходимо для предотвращения повреждения пластикового корпуса и внутренних проводных соединений. Компоненты поставляются на 8-миллиметровой ленте в катушках для облегчения автоматизированных процессов сборки.

7. Информация об упаковке и заказе

Продукт доступен на ленте в катушках, совместимых с 8-миллиметровой несущей лентой. Обычно включается схема размеров катушки. Этикетка на катушке или упаковке содержит критически важную информацию для прослеживаемости и проверки: Номер детали (PN), Номер детали заказчика (CPN), количество (QTY), номер партии (LOT NO) и коды сортировки (CAT, HUE, REF), как описано ранее.

8. Рекомендации по применению

8.1 Типичные сценарии применения

Основные области применения включают: Телекоммуникационное оборудование (индикаторы состояния, подсветка клавиатуры), Плоская панель подсветки для ЖК-дисплеев, мембранных переключателей и символов, Системы световодов для направления света от светодиода к удаленному месту индикации, Универсальные индикаторы состояния и питания в потребительской электронике, промышленных системах управления и автомобильных интерьерах.

8.2 Соображения по проектированию

Ограничение тока: Всегда используйте последовательный резистор или драйвер постоянного тока, чтобы ограничить прямой ток до 25 мА или ниже для непрерывной работы. Тепловое управление: Учитывайте снижение силы света с температурой. В условиях высокой температуры окружающей среды обеспечьте адекватный отвод тепла или уменьшите ток накачки. Оптическое проектирование: Используйте широкий угол обзора и внутренний отражатель для применений, требующих широкого, равномерного освещения. Для световодов выбирайте материалы и геометрию, совместимые с диаграммой направленности светодиода. Защита от ЭСР: Применяйте стандартные меры предосторожности от электростатического разряда во время обращения и сборки, так как прибор рассчитан на 2000В HBM.

9. Техническое сравнение и дифференциация

Ключевые отличительные особенности серии 67-22 заключаются в конструкции корпуса и оптическом дизайне. Корпус P-LCC-4 с внутренним отражателем специально разработан для применений, требующих эффективного ввода света в световоды, что не всегда оптимизировано в стандартных светодиодах с верхним излучением. Широкий угол обзора 120 градусов обеспечивает большую гибкость в размещении и наблюдении по сравнению с приборами с узким углом. Наличие конкретных ярких желтого и желто-зеленого цветов благодаря технологии AlGaInP обеспечивает высокую чистоту цвета и эффективность.

10. Часто задаваемые вопросы (на основе технических параметров)

В: Могу ли я накачивать этот светодиод током 30 мА для более яркого свечения?

О: Максимальный непрерывный прямой ток составляет 25 мА. Превышение этого значения может снизить надежность и срок службы из-за повышенной температуры перехода и нагрузки. Для более высокой яркости выберите светодиод из группы с более высокой силой света (код CAT), а не перенакачивайте его.

В: Почему световой выход падает в холодных условиях?

О: Как показано на характеристических кривых, сила света полупроводниковых светодиодов обычно уменьшается при понижении температуры окружающей среды. Это характеристика полупроводникового материала и эффективности излучения фотонов при более низких температурах. Конструкция должна учитывать это, если требуется работа в широком диапазоне температур.

В: Какова цель кодов сортировки HUE и REF?

О: Эти коды обеспечивают согласованность цвета и напряжения. Для применений, где несколько светодиодов используются рядом (например, в массиве или гистограмме), использование светодиодов из одной группы HUE гарантирует однородный внешний вид цвета. Использование светодиодов из одной группы REF гарантирует, что они имеют схожие прямые напряжения, что приводит к более равномерному распределению тока при параллельном включении.

11. Практический пример применения

Рассмотрим проектирование панели индикаторов состояния для промышленного оборудования. Панель использует световоды для подвода света индикаторов от печатных плат, установленных глубоко внутри корпуса, к передней панели. Светодиод серии 67-22 является идеальным выбором. Его внутренний отражатель эффективно вводит свет во вход световода, минимизируя потери. Широкий угол обзора обеспечивает эффективный захват света, даже если светодиод не идеально выровнен. Яркий желтый цвет (UY) обеспечивает высокую видимость. Разработчик выберет светодиоды из одной группы HUE для согласованного цвета всех индикаторов и реализует простую схему ограничения тока на основе резистора, настроенную на 20 мА, для достижения указанной типичной яркости.

12. Введение в принцип работы

Эти светодиоды основаны на технологии полупроводника AlGaInP (фосфид алюминия-галлия-индия). Когда прямое напряжение прикладывается к p-n переходу, электроны и дырки инжектируются в активную область. Их рекомбинация высвобождает энергию в виде фотонов (света). Конкретный цвет (длина волны) излучаемого света определяется шириной запрещенной зоны материала AlGaInP, которая формируется в процессе роста кристалла для получения желтого (UY) или желто-зеленого (SYG) света. Пластиковый корпус (P-LCC-4) обеспечивает защиту от окружающей среды, механическую поддержку и содержит внутренний отражатель, формирующий световой поток.

13. Технологические тренды

Общая тенденция в индикаторных светодиодах продолжается в направлении повышения эффективности (больше светового выхода на единицу электрической мощности), уменьшения размеров корпусов для плат с более высокой плотностью и повышения надежности. Также акцент делается на расширении цветового охвата и улучшении согласованности цвета с помощью передовых методов сортировки. Интеграция таких функций, как встроенные токоограничивающие резисторы или ИС-драйверы внутри корпуса светодиода, является еще одной растущей тенденцией, упрощающей схемотехнику. Использование материалов, соответствующих строгим экологическим нормам (RoHS, REACH), теперь является стандартным требованием.
