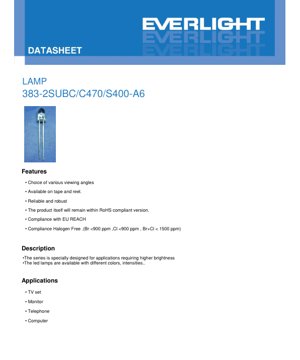

Техническая документация на светодиодную лампу 383-2SUBC/C470/S400-A6 - Синий цвет - Типичное прямое напряжение 3.3В - Рабочий ток 20мА

1. Обзор продукта

В данном документе подробно описаны характеристики высокоинтенсивной синей светодиодной лампы, разработанной для применений, требующих превосходной световой отдачи. Устройство использует чип InGaN для генерации синего света с типичной доминирующей длиной волны 470 нм. Оно характеризуется компактным корпусом, надежной работой и соответствием экологическим стандартам, включая RoHS, REACH и требования по отсутствию галогенов.

1.1 Ключевые преимущества

• Высокая сила света:Обеспечивает типичную силу света 3200 мкд при токе 20 мА, что делает его подходящим для подсветки и индикаторных применений, требующих высокой видимости.
• Узкий угол обзора:Характеризуется типичным углом обзора (2θ1/2) 20 градусов, обеспечивая сфокусированный и направленный световой поток.
• Соответствие экологическим нормам:Продукт соответствует директивам RoHS, EU REACH и не содержит галогенов (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm), что гарантирует пригодность для современного электронного производства.
• Гибкость упаковки:Поставляется на катушке для автоматизированных процессов сборки.
• Надежная конструкция:Спроектирован для надежной и устойчивой работы в заданных рабочих условиях.

1.2 Целевой рынок и области применения

Данный светодиод в первую очередь ориентирован на рынок потребительской электроники и подсветки дисплеев. Его ключевые области применения включают:

• Телевизоры (подсветка ЖК-панелей)
• Компьютерные мониторы
• Телефоны
• Общие компьютерные периферийные устройства и индикаторы

2. Подробный анализ технических параметров

Всесторонний анализ электрических, оптических и тепловых пределов и характеристик устройства.

2.1 Абсолютные максимальные параметры

Эти параметры определяют предельные значения, превышение которых может привести к необратимому повреждению устройства. Работа на этих пределах или за их пределами не рекомендуется.

• Постоянный прямой ток (I_F):25 мА
• Пиковый прямой ток (I_FP):100 мА (скважность 1/10 @ 1 кГц)
• Обратное напряжение (V_R):5 В
• Рассеиваемая мощность (P_d):90 мВт
• Рабочая температура (T_opr):-40°C до +85°C
• Температура хранения (T_stg):-40°C до +100°C
• Температура пайки (T_sol):260°C в течение 5 секунд (волновая или конвекционная пайка)

2.2 Электрооптические характеристики (T_a=25°C)

Это типичные параметры производительности, измеренные в стандартных условиях испытаний (прямой ток 20 мА, если не указано иное).

• Сила света (I_v):Мин.: 1600 мкд, Тип.: 3200 мкд. Эта высокая интенсивность является ключевой особенностью для подсветки.
• Угол обзора (2θ_1/2):Типичный: 20 градусов. Этот узкий луч идеален для направленного освещения.
• Пиковая длина волны (λ_p):Типичная: 468 нм.
• Доминирующая длина волны (λ_d):Типичная: 470 нм. Это определяет воспринимаемый синий цвет.
• Ширина спектра излучения (Δλ):Типичная: 35 нм. Это указывает на спектральную чистоту синего света.
• Прямое напряжение (V_F):Мин.: 2.7В, Тип.: 3.3В, Макс.: 3.7В при I_F=20мА. Конструкторы должны учитывать это падение напряжения в своих схемах управления.
• Обратный ток (I_R):Макс.: 50 мкА при V_R=5В.

Погрешности измерений:Сила света (±10%), Доминирующая длина волны (±1.0нм), Прямое напряжение (±0.1В).

3. Объяснение системы бинов

В спецификации указано использование системы бинов для классификации светодиодов на основе ключевых вариаций параметров. Это обеспечивает согласованность в пределах производственной партии для критически важных применений.

• CAT (Градации силы света):Сортирует светодиоды по измеренной световой отдаче.
• HUE (Градации доминирующей длины волны):Сортирует светодиоды по конкретному оттенку или пику излучаемого синего цвета.
• REF (Градации прямого напряжения):Сортирует светодиоды по падению прямого напряжения при заданном токе.

Конкретные коды бинов (например, C470 в номере детали) используются в информации для заказа, чтобы выбрать желаемые характеристики производительности.

4. Анализ характеристических кривых

Предоставленные характеристические кривые дают более глубокое понимание поведения устройства в различных условиях.

4.1 Относительная интенсивность в зависимости от длины волны

Эта кривая показывает распределение спектральной мощности с пиком около 468-470 нм (синий) с типичной шириной полосы 35 нм, подтверждая монохроматическую природу излучения.

4.2 Диаграмма направленности

Полярная диаграмма иллюстрирует угол обзора 20 градусов, показывая, как интенсивность света резко падает за пределами центрального луча.

4.3 Прямой ток в зависимости от прямого напряжения (Вольт-амперная характеристика)

Эта нелинейная кривая имеет решающее значение для проектирования драйвера. Она показывает экспоненциальную зависимость между током и напряжением, с типичной рабочей точкой 20мА/3.3В. Кривая помогает в выборе соответствующих токоограничивающих резисторов или драйверов постоянного тока.

4.4 Относительная интенсивность в зависимости от прямого тока

Эта кривая демонстрирует, что световой поток (интенсивность) увеличивается с ростом прямого тока. Однако работа должна оставаться в пределах абсолютного максимального параметра 25 мА постоянного тока, чтобы предотвратить перегрев и ускоренную деградацию.

4.5 Кривые тепловых характеристик

Относительная интенсивность в зависимости от температуры окружающей среды:Показывает, что световая отдача уменьшается с ростом температуры окружающей среды. Эффективный тепловой менеджмент необходим для поддержания яркости в применении.

Прямой ток в зависимости от температуры окружающей среды:Эта кривая снижения номинальных значений критически важна для надежности. Она указывает, что максимально допустимый прямой ток должен быть уменьшен с ростом температуры окружающей среды, чтобы оставаться в пределах лимитов рассеиваемой мощности устройства и предотвратить тепловой разгон.

5. Механическая информация и информация о корпусе

5.1 Габаритные размеры корпуса

Светодиод имеет стандартный корпус с радиальными выводами (часто называемый корпусом \"лампа\"). Ключевые размерные примечания с чертежа включают:

• Все размеры указаны в миллиметрах (мм).
• Высота фланца должна быть менее 1.5 мм (0.059\").
• Стандартный допуск составляет ±0.25 мм, если не указано иное.

Габаритный чертеж предоставляет точные размеры для расстояния между выводами, диаметра корпуса и общей высоты, что необходимо для проектирования посадочного места на печатной плате и механической посадки.

5.2 Идентификация полярности

Катод (отрицательный вывод) обычно идентифицируется по плоскому месту на линзе светодиода или по более короткому выводу. Для конкретной маркировки полярности данного компонента следует обращаться к диаграмме в спецификации.

6. Рекомендации по пайке и сборке

Правильное обращение критически важно для обеспечения надежности и предотвращения повреждений.

6.1 Формовка выводов

• Изгибайте выводы в точке не менее чем в 3 мм от основания эпоксидной колбы.
• Выполняйте формовкудо soldering.
• Избегайте напряжения на корпус; перекос при монтаже на печатную плату может вызвать растрескивание смолы и отказ.
• Обрезайте выводы при комнатной температуре.

6.2 Условия хранения

• Храните при температуре ≤30°C и влажности ≤70% после получения. Срок годности составляет 3 месяца при этих условиях.
• Для более длительного хранения (до 1 года) используйте герметичный контейнер с азотом и осушителем.
• Избегайте резких перепадов температуры во влажной среде, чтобы предотвратить конденсацию.

6.3 Параметры пайки

Соблюдайте минимальное расстояние 3 мм от места пайки до эпоксидной колбы.

Ручная пайка:

- Температура жала паяльника: макс. 300°C (макс. 30 Вт)

- Время пайки: макс. 3 секунды

Волновая/погружная пайка:

- Температура предварительного нагрева: макс. 100°C (макс. 60 сек)

- Температура и время в ванне с припоем: макс. 260°C, макс. 5 секунд

Общие правила пайки:

- Избегайте нагрузки на выводы во время высокотемпературных операций.

- Не паяйте (погружением или вручную) более одного раза.

- Защищайте светодиод от ударов/вибрации, пока он не остынет до комнатной температуры после пайки.

- Избегайте быстрого охлаждения от пиковой температуры.

- Всегда используйте минимально эффективную температуру.

6.4 Очистка

• При необходимости очищайте только изопропиловым спиртом при комнатной температуре в течение ≤1 минуты.
• Избегайте ультразвуковой очистки. Если это абсолютно необходимо, требуется обширная предварительная квалификация, чтобы гарантировать отсутствие повреждений.

7. Тепловой менеджмент и меры предосторожности от ЭСР

7.1 Управление теплом

Производительность и срок службы светодиода сильно зависят от температуры. Конструкторы должны:

• Учитывать отвод тепла с ранней стадии проектирования.
• Снижать номинальный рабочий ток в соответствии с кривой \"Прямой ток в зависимости от температуры окружающей среды\".
• Контролировать температуру вокруг светодиода в конечном применении для поддержания яркости и долговечности.

7.2 Чувствительность к ЭСР (электростатическому разряду)

Продукт чувствителен к электростатическому разряду. Во время сборки и обращения необходимо соблюдать стандартные процедуры защиты от ЭСР, включая использование заземленных рабочих мест, браслетов и проводящих контейнеров.

8. Упаковка и информация для заказа

8.1 Спецификация упаковки

• Первичная упаковка:Антистатический пакет (влагостойкий).
• Вторичная упаковка:Внутренняя коробка.
• Третичная упаковка:Внешняя коробка.

8.2 Количество в упаковке

• От 200 до 500 штук в пакете.
• 6 пакетов во внутренней коробке.
• 10 внутренних коробок во внешней коробке.

8.3 Объяснение маркировки

Маркировка на упаковке содержит критически важную информацию:

- CPN:Производственный номер заказчика

- P/N:Производственный номер (артикул)

- QTY:Количество в упаковке

- CAT/HUE/REF:Коды бинов для силы света, доминирующей длины волны и прямого напряжения.

- LOT No:Отслеживаемый номер партии.

9. Соображения по проектированию применения

9.1 Проектирование схемы драйвера

Из-за нелинейной ВАХ для индикаторного использования часто достаточно простого последовательного резистора. Для массивов подсветки или точного управления током рекомендуется драйвер постоянного тока для обеспечения равномерной яркости и защиты светодиодов. Рассчитайте последовательный резистор по формуле R = (V_{питания}- V_F) / I_F, используя макс. V_Fдля безопасного проектирования.

9.2 Разводка печатной платы

Убедитесь, что расположение отверстий на печатной плате точно соответствует расстоянию между выводами светодиода, чтобы избежать механического напряжения. Обеспечьте достаточную площадь меди или тепловые переходные отверстия для отвода тепла, если работа ведется близко к максимальным параметрам.

9.3 Оптическая интеграция

Угол обзора 20 градусов делает этот светодиод подходящим для применений, требующих сфокусированного луча. Для более широкого освещения потребуется вторичная оптика (линзы или рассеиватели).

10. Техническое сравнение и дифференциация

По сравнению со стандартными индикаторными светодиодами, основными отличительными особенностями данного устройства являются егоочень высокая сила света (тип. 3200 мкд)иузкий угол обзора. Он разработан для применений, где высокая яркость в определенном направлении имеет первостепенное значение, например, для подсветки ЖК-панелей в мониторах и телевизорах, а не для всенаправленной индикации состояния.

11. Часто задаваемые вопросы (на основе технических параметров)

В: Каков типичный рабочий ток и напряжение?

О: Стандартное условие испытаний - прямой ток 20 мА, что приводит к типичному падению прямого напряжения 3.3 В.

В: Могу ли я питать этот светодиод от источника 5 В?

О: Да, но токоограничивающий резистор обязателен. Например, используя типичные значения: R = (5В - 3.3В) / 0.020А = 85 Ом. Стандартный резистор на 82 или 100 Ом был бы подходящим, но расчеты следует проверять с мин./макс. V_F.

В: Как температура влияет на яркость?

О: Сила света уменьшается с ростом температуры окружающей среды. Обратитесь к кривой \"Относительная интенсивность в зависимости от температуры окружающей среды\" для получения конкретных данных. Правильный теплоотвод имеет решающее значение в условиях высоких температур.

В: Что означают коды бинов (CAT, HUE, REF) для моего проекта?

О: Они обеспечивают согласованность цвета и яркости. Для применений, где критически важна однородность внешнего вида (например, массивы подсветки), необходимо указывать узкие бины для HUE (длина волны) и CAT (интенсивность).

12. Пример практического использования

Сценарий: Проектирование простого индикатора состояния для панели устройства.

1. Источник питания:На печатной плате доступна шина 5 В.

2. Расчет тока:Целевой I_F= 20 мА. Используя макс. V_F(3.7 В) для консервативного проектирования: R = (5В - 3.7В) / 0.020А = 65 Ом. Ближайшее стандартное значение - 68 Ом.

3. Проверка мощности:Мощность, рассеиваемая на резисторе P = I²R = (0.02)²* 68 = 0.0272 Вт. Стандартного резистора 1/8 Вт (0.125 Вт) достаточно.

4. Проектирование печатной платы:Установите резистор 68 Ом последовательно с анодом светодиода. Следуйте габаритным размерам корпуса для расположения отверстий. Убедитесь, что катод (идентифицированный согласно спецификации) подключен к земле.

5. Сборка:Точно следуйте рекомендациям по формовке выводов и пайке, сохраняя расстояние от места пайки до линзы >3 мм.

13. Принцип работы

Это полупроводниковый светоизлучающий диод (СИД). Когда прямое напряжение прикладывается к P-N переходу (анод положителен относительно катода), электроны и дырки рекомбинируют в активной области (чип InGaN). Этот процесс рекомбинации высвобождает энергию в виде фотонов (света). Конкретный состав материала (InGaN) и структура полупроводниковых слоев определяют длину волны излучаемого света, которая в данном случае находится в синем спектре (~470 нм). Эпоксидная линза инкапсулирует чип, обеспечивает механическую защиту и формирует выходной световой луч.

14. Технологические тренды и контекст

Синие светодиоды InGaN представляют собой фундаментальную технологию в твердотельном освещении. Разработка эффективных синих светодиодов стала крупным научным достижением, позволившим создать белые светодиоды (посредством преобразования люминофором), которые произвели революцию в общем освещении. Данный конкретный компонент иллюстрирует применение этой технологии для подсветки и специализированных индикаторных целей. Тренды в отрасли продолжают фокусироваться на увеличении световой отдачи (люмен на ватт), улучшении цветопередачи, повышении надежности и дальнейшей миниатюризации корпусов при сохранении или увеличении светового потока.
