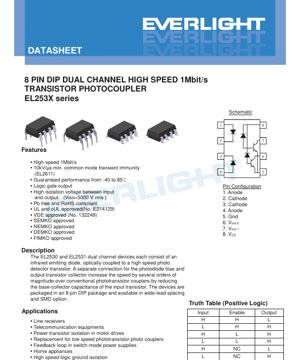

Техническая документация серии оптопар EL253X - Корпус DIP 8-выводный - Высокая скорость 1 Мбит/с - Гальваническая развязка 5000 Вэфф

1. Обзор продукта

Серия EL253X представляет собой двухканальные высокоскоростные транзисторные оптопары. Каждое устройство содержит инфракрасный светодиод, оптически связанный с высокоскоростным фототранзистором. Ключевая архитектурная особенность — раздельное подключение смещения фотодиода и коллектора выходного транзистора. Такая конструкция значительно повышает скорость работы за счёт уменьшения ёмкости база-коллектор входного транзистора по сравнению с традиционными фототранзисторными оптопарами. Устройства выпускаются в стандартном 8-выводном корпусе DIP (Dual In-line Package) и доступны в вариантах с увеличенным шагом выводов и для поверхностного монтажа.

1.1 Основные преимущества и целевой рынок

Главное преимущество серии EL253X — сочетание высокой скорости передачи данных (до 1 мегабита в секунду) и надёжной гальванической развязки. Это делает её подходящей для применений, требующих передачи сигналов между цепями с разными потенциалами земли или уровнями напряжения. Ключевые характеристики, обеспечивающие это, включают высокую помехоустойчивость по синфазному напряжению (CMTI) не менее 10 кВ/мкс для варианта EL2611, что гарантирует стабильную работу в условиях электрических помех, и высокое напряжение изоляции 5000 Вэфф между входом и выходом. Работоспособность устройств гарантирована в широком температурном диапазоне от -40°C до +85°C, что соответствует требованиям промышленных и автомобильных применений. Выход с логическим уровнем упрощает интерфейс с цифровыми схемами. Соответствие директивам по отсутствию свинца (Pb-free) и RoHS, а также сертификация ведущими международными агентствами по безопасности (UL, cUL, VDE, SEMKO, NEMKO, DEMKO, FIMKO) подчёркивают их надёжность и пригодность для мирового рынка. Целевые области применения включают линейные приёмники, телекоммуникационное оборудование, развязку для силовых транзисторов в драйверах двигателей, цепи обратной связи в импульсных источниках питания (SMPS), бытовую технику, а также замену более медленных фототранзисторных оптопар.

2. Подробный анализ технических параметров

В этом разделе представлена детальная и объективная интерпретация электрических и эксплуатационных характеристик, указанных в документации.

2.1 Предельно допустимые режимы эксплуатации

Эти параметры определяют предельные значения, превышение которых может привести к необратимому повреждению устройства. Они не являются рекомендуемыми рабочими условиями. Критические ограничения включают: постоянный прямой ток (I_F) 25 мА, импульсный прямой ток (I_FP) 50 мА (скважность 50%, длительность импульса 1 мс) и очень высокий переходный ток (I_Ftrans) 1 А для очень коротких импульсов (≤1 мкс). Выход может выдерживать напряжение (V_O) от -0.5 В до 20 В, а напряжение питания (V_CC) может находиться в диапазоне от -0.5 В до 30 В. Напряжение изоляции (V_ISO) составляет 5000 Вэфф в течение одной минуты, тестируется при определённых условиях влажности. Устройство может работать при температуре окружающей среды (T_OPR) от -40°C до +100°C и храниться (T_STG) от -40°C до +125°C. Температура пайки (T_SOL) указана как 260°C в течение 10 секунд, что соответствует стандартному профилю бессвинцовой пайки оплавлением.

2.2 Электрические характеристики

Эти параметры определяют работу устройства в нормальных условиях эксплуатации, обычно при 25°C, если не указано иное.

2.2.1 Входные характеристики

Прямое напряжение (V_F) обычно составляет 1.45 В при прямом токе (I_F) 16 мА. Оно имеет отрицательный температурный коэффициент примерно -1.9 мВ/°C, что означает небольшое снижение V_F при повышении температуры. Максимальное обратное напряжение (V_R) равно 5 В. Входная ёмкость (C_IN) обычно составляет 60 пФ, что влияет на высокоскоростные переключательные характеристики.

2.2.2 Выходные характеристики

Выходной ток в состоянии логической единицы (I_OH) очень мал (тип. 0.001 мкА при V_CC=5.5 В), что указывает на отличные характеристики утечки в выключенном состоянии. Потребляемый ток существенно различается между логическими состояниями: ток питания в состоянии логического нуля (I_CCL) обычно составляет 140 мкА при включённом входном светодиоде (I_F=16 мА), тогда как ток питания в состоянии логической единицы (I_CCH) обычно всего 0.01 мкА при выключенном входе. Это подчёркивает низкое энергопотребление в режиме простоя.

2.3 Передаточные характеристики

Определяют взаимосвязь между входом и выходом.

2.3.1 Коэффициент передачи тока (CTR)

CTR, ключевой параметр для оптопар, представляет собой отношение выходного тока коллектора к входному току светодиода, выраженное в процентах. EL2530 имеет диапазон CTR от 7% до 50%, в то время как EL2531 имеет более высокий диапазон от 19% до 50% (оба при I_F=16 мА, V_O=0.4 В, V_CC=4.5 В, 25°C). Таким образом, EL2531 является вариантом с более высоким коэффициентом усиления. Минимальные гарантированные значения CTR составляют 5% для EL2530 и 15% для EL2531 при несколько других условиях (V_O=0.5 В).

2.3.2 Выходное напряжение логического нуля (V_OL)

Это напряжение на выходе, когда устройство находится во включённом состоянии (логический ноль). Для EL2530 V_OL обычно составляет 0.18 В при выходном токе (I_O) 1.1 мА. Для EL2531 — обычно 0.25 В при I_O=3 мА. Максимальное V_OL для обоих составляет 0.5 В при соответствующих условиях тестирования, что обеспечивает надёжные уровни логического нуля для сопряжения.

2.4 Переключательные характеристики

Эти параметры критически важны для высокоскоростных применений. Тестирование проводится при I_F=16 мА и V_CC=5 В.

2.4.1 Задержка распространения

Измеряются задержка распространения до логического нуля (t_PHL) и до логической единицы (t_PLH). Для EL2530 с нагрузочным резистором (R_L) 4.1 кОм, t_PHL обычно составляет 0.35 мкс (макс. 2.0 мкс), а t_PLH — обычно 0.5 мкс (макс. 2.0 мкс). Для EL2531 с R_L 1.9 кОм обе задержки обычно составляют 0.35 мкс и 0.3 мкс соответственно (макс. 1.0 мкс). EL2531 демонстрирует более быстрые времена переключения, отчасти благодаря более высокому CTR, позволяющему использовать резистор подтяжки меньшего номинала.

2.4.2 Помехоустойчивость по синфазному напряжению (CMTI)

CMTI измеряет способность устройства подавлять быстрые переходные процессы напряжения между землями входа и выхода. Указывается в вольтах на микросекунду (В/мкс). И EL2530, и EL2531 имеют минимальное значение CMTI 1000 В/мкс и типичное значение 10 000 В/мкс как для состояния логической единицы (CM_H), так и для логического нуля (CM_L). Условия тестирования различаются: EL2530 использует синфазный импульс 10 В размаха, а EL2531 — 1000 В размаха, что указывает на потенциально более строгое тестирование последнего варианта в этом аспекте.

3. Анализ характеристических кривых

В документации приведены типичные электрооптические характеристики. Хотя конкретные графики не воспроизводятся в предоставленном тексте, они обычно включают зависимости коэффициента передачи тока (CTR) от прямого тока (I_F), CTR от температуры окружающей среды (T_A), задержки распространения от сопротивления нагрузки (R_L) и прямого напряжения (V_F) от I_F. Эти кривые необходимы разработчикам для понимания того, как параметры изменяются в неидеальных или изменяющихся условиях, таких как меньшие токи управления, более высокие температуры или различные конфигурации нагрузки, что позволяет создавать устойчивые схемы в пределах указанного рабочего диапазона.

4. Механическая информация и данные о корпусе

Устройство использует 8-выводный корпус DIP. Распиновка следующая: Вывод 1: Анод (Канал 1), Вывод 2: Катод (Канал 1), Вывод 3: Катод (Канал 2), Вывод 4: Анод (Канал 2), Вывод 5: Земля (GND), Вывод 6: Выход 2 (V_OUT2), Вывод 7: Выход 1 (V_OUT1), Вывод 8: Напряжение питания (V_CC). Корпус доступен в нескольких вариантах формы выводов: стандартный DIP, с изогнутыми выводами увеличенного шага (шаг 0.4 дюйма, опция 'M') и для поверхностного монтажа (опции 'S' и низкопрофильная 'S1').

5. Рекомендации по пайке и монтажу

Предельно допустимая температура пайки составляет 260°C в течение 10 секунд. Это соответствует типичным профилям бессвинцовой пайки оплавлением. Для волновой или ручной пайки следует соблюдать стандартные практики для выводных или SMD-компонентов, уважая максимальные температурные и временные ограничения, чтобы предотвратить повреждение корпуса или деградацию внутренних материалов. Устройства должны храниться в условиях, соответствующих диапазону температур хранения (-40°C до +125°C), а для SMD-вариантов — в защитной от влаги упаковке, чтобы предотвратить "вспучивание" (popcorning) во время пайки оплавлением.

6. Упаковка и информация для заказа

Номер детали имеет формат: EL253XY(Z)-V. 'X' обозначает номер детали (0 для EL2530, 1 для EL2531). 'Y' указывает вариант формы выводов: пусто для стандартного DIP, 'M' для изогнутых выводов увеличенного шага, 'S' для поверхностного монтажа, 'S1' для низкопрофильного поверхностного монтажа. 'Z' определяет опцию упаковки в ленту и на катушку: 'TA' или 'TB' (разные типы катушек) или пусто для упаковки в трубку. 'V' — необязательный суффикс для сертификации VDE. Количество в упаковке: 45 штук в трубке для выводных версий и 1000 штук на катушке для SMD-версий в ленте.

7. Рекомендации по применению

7.1 Типичные сценарии применения

• Линейные приёмники:Гальваническая развязка цифровых линий связи (например, RS-485, RS-422) для предотвращения контурных токов и помех.
• Развязка драйверов двигателей:Подача управляющих сигналов на затворы силовых транзисторов (IGBT, MOSFET) в частотно-регулируемых приводах, изолируя низковольтную логику управления от высоковольтной силовой части.
• Обратная связь в импульсных источниках питания (SMPS):Изоляция сигнала ошибки обратной связи от вторичной (выходной) стороны к контроллеру на первичной (входной) стороне — критически важное требование безопасности и функциональности.
• Разделение логических земель:Разделение земель между зашумлёнными цифровыми подсистемами (например, между микроконтроллером и драйвером двигателя) для предотвращения связи по помехам.
• Телекоммуникационное оборудование:Развязка сигналов в цепях вызова, линейных интерфейсах или защита линий передачи данных.

7.2 Соображения при проектировании

• Токоограничивающий резистор:Внешний резистор должен быть включён последовательно со входным светодиодом для установки прямого тока (I_F), обычно до рекомендуемых 16 мА для оптимальной скорости и CTR.
• Резистор подтяжки:Выход требует резистора подтяжки (R_L) к V_CC. Его номинал влияет на скорость переключения и энергопотребление. В документации указаны условия тестирования с 4.1 кОм для EL2530 и 1.9 кОм для EL2531.
• Развязка по питанию:Разместите блокировочный конденсатор (например, 0.1 мкФ) как можно ближе к выводу V_CC (Вывод 8) и земле для обеспечения стабильной работы и минимизации коммутационных помех.
• Топология для высокого CMTI:Для сохранения высокого значения CMTI минимизируйте паразитную ёмкость между входной и выходной частями разводки печатной платы. Обеспечьте достаточные расстояния утечки и воздушные зазоры в соответствии со стандартами безопасности.
• Выбор между EL2530 и EL2531:Выбирайте EL2531 для применений, требующих более высокой скорости переключения или где допустим резистор подтяжки меньшего номинала. EL2530 может быть выбран для применений с менее строгими требованиями к скорости или где приоритетом является меньший ток потребления во включённом состоянии (из-за большего R_L).

8. Техническое сравнение и дифференциация

Серия EL253X отличается от стандартных фототранзисторных оптопар в первую очередь высокой скоростью (1 Мбит/с против обычно <100 кбит/с у стандартных типов). Раздельное подключение смещения фотодиода является ключевым архитектурным отличием, обеспечивающим это. По сравнению с другими высокоскоростными оптронами (например, с интегрированными логическими элементами или более скоростными цифровыми изоляторами), EL253X предлагает простой и надёжный транзисторный выход, что может быть преимуществом в некоторых аналоговых приложениях или для сдвига уровней, и обычно имеет более низкую стоимость. Двухканальная конфигурация в одном 8-выводном корпусе экономит место на плате по сравнению с использованием двух одноканальных устройств.

9. Часто задаваемые вопросы (на основе технических параметров)

В: В чём основное различие между EL2530 и EL2531?

О: Основное различие — гарантированный минимальный коэффициент передачи тока (CTR). EL2531 имеет более высокий минимальный CTR (15-19% в зависимости от условий теста) по сравнению с EL2530 (5-7%). Это, как правило, позволяет EL2531 переключаться быстрее при заданном нагрузочном резисторе или использовать резистор подтяжки большего номинала для той же скорости, что влияет на энергопотребление и способность управления нагрузкой.

В: Можно ли управлять входным светодиодом напрямую от источника напряжения?

О: Нет. Светодиод должен управляться источником с ограничением тока, обычно реализуемым с помощью последовательного резистора от источника напряжения. В документации приведены характеристики прямого напряжения (V_F), чтобы помочь рассчитать подходящий номинал резистора для желаемого I_F (например, 16 мА).

В: Что означает помехоустойчивость по синфазному напряжению (CMTI) 10 кВ/мкс?

О: Это означает, что состояние выхода останется корректным (не будет ложных переключений), даже если разность потенциалов между землями входной и выходной цепей изменяется со скоростью до 10 000 вольт за микросекунду. Это критически важно в драйверах двигателей или источниках питания, где быстрое высоковольтное переключение создаёт большие переходные процессы на земле.

В: Требуется ли радиатор?

О: При нормальной работе в пределах абсолютных максимальных значений рассеиваемой мощности (P_IN=45 мВт, P_O=35 мВт) радиатор не требуется. Рассеиваемая мощность относительно мала. Обычно достаточно правильной разводки печатной платы для отвода тепла.

10. Практические примеры проектирования и использования

Пример 1: Изолированный расширитель портов ввода-вывода (GPIO).Микроконтроллеру необходимо контролировать концевые выключатели на 12 В в промышленной панели. Используя шесть каналов EL2531, порты GPIO микроконтроллера на 3.3 В могут управлять светодиодами через токоограничивающие резисторы. Выходы, подтянутые к 12 В, обеспечивают чистый логический сигнал для выключателей. Изоляция 5000 Вэфф защищает микроконтроллер от потенциальных переходных процессов на 12-вольтовых промышленных линиях.

Пример 2: Драйвер затвора для MOSFET полумоста.В маломощном контроллере двигателя постоянного тока один канал EL2531 может использоваться для управления верхним (high-side) MOSFET. Вход управляется ШИМ-сигналом от контроллера. Выход, подключённый к затвору MOSFET через подходящий резистор затвора и подтянутый к бустрепному источнику питания, обеспечивает изолированное управление затвором. Высокий CMTI гарантирует стабильность сигнала затвора во время быстрого переключения полумоста.

11. Принцип работы

Основной принцип — оптоэлектронное преобразование. Электрический ток, подаваемый на входной инфракрасный светодиод (IRED), заставляет его излучать свет. Этот свет проходит через оптически прозрачный, но электрически изолирующий барьер (обычно силикон или подобный материал). Свет попадает на фотодиод интегрированного детектора, генерируя фототок. В EL253X этот фототок напрямую смещает базу выходного NPN-транзистора, включая его и опуская выходной вывод (коллектор) в состояние низкого уровня. Раздельное подключение фотодиода позволяет более эффективно использовать фототок для переключения, а не частично шунтировать его ёмкостью база-коллектор транзистора, что является ограничивающим скорость фактором в традиционных фототранзисторах.

12. Технологические тренды

Область изоляции сигналов развивается. Хотя транзисторные оптопары, такие как EL253X, остаются весьма актуальными благодаря своей простоте, надёжности и экономической эффективности, можно отметить несколько тенденций. Наблюдается движение в сторону большей интеграции, например, устройства со встроенными драйверами для IGBT/GaN транзисторов. Цифровые изоляторы на основе КМОП-технологии и радиочастотной или ёмкостной связи предлагают значительно более высокие скорости передачи данных (десятки и сотни Мбит/с), меньшее энергопотребление и более высокую надёжность (отсутствие старения светодиода). Однако оптопары сохраняют преимущества в определённых областях: очень высокое напряжение изоляции, отличная помехоустойчивость по синфазному напряжению и врождённая невосприимчивость к магнитным полям. Фокус разработки оптопар включает дальнейшее повышение скорости, уменьшение размеров корпуса (особенно для SMD), улучшение высокотемпературных характеристик и увеличение показателей надёжности, таких как долгосрочная стабильность CTR.
