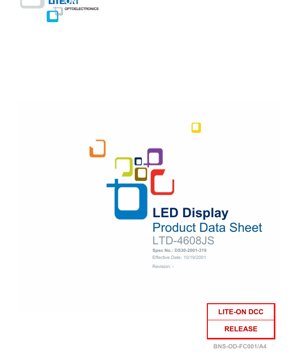

Техническая спецификация LED-дисплея LTD-4608JS - Высота цифры 0.4 дюйма - Желтый AlInGaP - Прямое напряжение 2.6В

1. Обзор продукта

LTD-4608JS представляет собой двухразрядный семисегментный алфавитно-цифровой дисплейный модуль, предназначенный для применений, требующих четкого и яркого отображения числовой информации. Его основная функция — визуальное представление двух цифр (0-9) и десятичной точки с использованием отдельных светодиодных сегментов. Основная технология использует полупроводниковый материал AlInGaP (фосфид алюминия-индия-галлия) для получения желтого свечения. Эта материаловая система известна своей высокой эффективностью и отличной яркостью по сравнению с традиционными светодиодными технологиями. Устройство имеет серую лицевую панель с белой маркировкой сегментов, что повышает контрастность и читаемость при различных условиях освещения. Оно классифицируется по световой силе, что обеспечивает согласованность выбора при серийном производстве.

1.1 Ключевые преимущества и целевой рынок

Дисплей предлагает несколько ключевых преимуществ, которые делают его подходящим для широкого спектра применений. Его низкое энергопотребление делает его идеальным для устройств с батарейным питанием или чувствительных к энергии. Высокая яркость и контрастность в сочетании с широким углом обзора обеспечивают читаемость с различных точек зрения, что критически важно для потребительской электроники, приборов и промышленных панелей управления. Надежность светодиодов как твердотельных устройств означает длительный срок службы и устойчивость к ударам и вибрации, в отличие от механических или вакуумно-люминесцентных дисплеев. Непрерывные однородные сегменты обеспечивают приятный эстетический вид символов. Основные целевые рынки включают портативные электронные устройства, контрольно-измерительное оборудование, автомобильные приборные панели (для некритичных индикаторов), бытовую технику и терминалы точек продаж, где необходимо четкое и надежное цифровое отображение.

2. Подробный анализ технических параметров

В этом разделе представлена детальная, объективная интерпретация ключевых электрических и оптических параметров, указанных в спецификации, с объяснением их значимости для инженеров-конструкторов.

2.1 Фотометрические и оптические характеристики

Фотометрические характеристики являются центральными для функции дисплея.Средняя сила света (Iv)указана в диапазоне от 200 до 650 мккд при прямом токе (IF) 1 мА. Этот широкий диапазон указывает на процесс сортировки (биннинга); конструкторы должны учитывать это изменение или указывать более узкие диапазоны для обеспечения единообразного внешнего вида нескольких дисплеев.Пиковая длина волны излучения (λp)составляет 588 нм, аДоминирующая длина волны (λd)равна 587 нм, оба значения измерены при IF=20 мА. Эти значения определяют желтую цветовую точку.Полуширина спектральной линии (Δλ)в 15 нм указывает на относительно узкую спектральную полосу пропускания, что приводит к насыщенному желтому цвету.Коэффициент соответствия силы света (IV-m)максимум 2:1 определяет допустимое изменение яркости между сегментами внутри одного устройства, что влияет на общую однородность.

2.2 Электрические параметры

Электрические характеристики определяют рабочие пределы и условия.Прямое напряжение на сегмент (VF)имеет типичное значение 2.6 В при IF=20 мА. Этот параметр имеет решающее значение для проектирования сети токоограничивающих резисторов.Обратный ток на сегмент (IR)максимум 100 мкА при VR=5 В, что указывает на ток утечки при обратном смещении светодиода, которым обычно можно пренебречь в нормальной работе. Эти параметры необходимо рассматривать вместе с абсолютными максимальными параметрами для обеспечения надежной работы.

2.3 Тепловые и абсолютные максимальные параметры

Абсолютные максимальные параметры определяют пределы нагрузки, превышение которых может привести к необратимому повреждению.Непрерывный прямой ток на сегментсоставляет 25 мА при 25°C с коэффициентом снижения мощности 0.33 мА/°C. Это означает, что допустимый непрерывный ток уменьшается по мере увеличения температуры окружающей среды (Ta) выше 25°C. Например, при 85°C максимальный ток составит приблизительно 25 мА - (0.33 мА/°C * (85-25)°C) = 5.2 мА.Пиковый прямой токсоставляет 60 мА, но только в импульсном режиме (скважность 1/10, длительность импульса 0.1 мс).Рассеиваемая мощность на сегментравна 70 мВт. Диапазон рабочих температур и температур хранения составляет от -35°C до +85°C, определяя экологические пределы для использования и хранения. Параметр температуры пайки (максимум 260°C в течение 3 секунд) критически важен для процессов сборки печатных плат.

3. Объяснение системы сортировки (биннинга)

В спецификации указано, что устройство \"классифицировано по силе света\". Это подразумевает процесс сортировки после производства. Хотя конкретные коды сортировки не предоставлены в этом документе, типичная сортировка для таких дисплеев включает распределение единиц на основе измеренной силы света при стандартном испытательном токе (например, 1 мА, как показано в характеристиках). Это гарантирует, что конструкторы, закупающие несколько единиц, могут достичь согласованных уровней яркости в своих продуктах. Инженерам следует обращаться к производителю за подробными спецификациями сортировки или данными для конкретной партии, если однородность является критическим требованием проекта.

4. Анализ характеристических кривых

В спецификации упоминаются \"Типичные электрические / оптические характеристические кривые\". Хотя конкретные графики не детализированы в предоставленном тексте, стандартные кривые для таких светодиодов обычно включают:

• Вольт-амперная характеристика (Ток vs. Прямое напряжение):Показывает экспоненциальную зависимость, помогая определить динамическое сопротивление и точное падение напряжения при различных рабочих токах.
• Сила света vs. Прямой ток (Iv-IF):Демонстрирует, как световой выход увеличивается с током, обычно в почти линейной зависимости в рабочем диапазоне, что помогает в калибровке яркости и расчетах эффективности.
• Сила света vs. Температура окружающей среды (Iv-Ta):Показывает уменьшение светового выхода при повышении температуры перехода, что жизненно важно для проектирования приложений, работающих в условиях высоких температур.
• Спектральное распределение:График относительной интенсивности в зависимости от длины волны, подтверждающий пиковую и доминирующую длины волн и форму спектра излучения.

Эти кривые необходимы для понимания поведения устройства в нестандартных условиях и для оптимизации схемы управления для производительности и долговечности.

5. Механическая информация и информация о корпусе

Корпус устройства определяется детальным чертежом размеров (в миллиметрах). Ключевые особенности включают общие габариты, высоту дисплея, расстояние между двумя цифрами, а также расположение и диаметр монтажных отверстий или выводов. Схема подключения выводов имеет решающее значение: это 10-выводная конфигурация с двумя общими анодами (по одному на каждую цифру) и индивидуальными катодами для сегментов A-G и десятичной точки (D.P.). Внутренняя схема показывает мультиплексированное расположение: все соответствующие сегменты (например, все сегменты 'A') между двумя цифрами соединены внутри с одним катодным выводом. Анод каждой цифры управляется отдельно (Вывод 9 для Цифры 1, Вывод 4 для Цифры 2). Эта мультиплексная конструкция сокращает количество необходимых выводов драйвера с 15 (7 сегментов + DP на цифру, плюс два общих) до 10, упрощая интерфейсную схему.

6. Рекомендации по пайке и сборке

Основным соображением при сборке является процесс пайки. Абсолютный максимальный параметр указывает, что температура пайки не должна превышать 260°C в течение максимум 3 секунд, измеренная на расстоянии 1.6 мм (1/16 дюйма) ниже плоскости установки. Это стандартный параметр для волновой или ручной пайки. Для пайки оплавлением следует использовать стандартный бессвинцовый профиль с пиковой температурой ниже 260°C, контролируя время выше температуры ликвидуса, чтобы минимизировать термическое напряжение на светодиодных кристаллах и пластиковом корпусе. Рекомендуется правильное обращение для предотвращения электростатического разряда (ESD), хотя в спецификации не указан параметр ESD. Хранение должно осуществляться в пределах указанного температурного диапазона (-35°C до +85°C) в среде с низкой влажностью для предотвращения поглощения влаги, что может вызвать \"эффект попкорна\" во время пайки оплавлением.

7. Рекомендации по применению

7.1 Типичные сценарии применения

Этот дисплей хорошо подходит для любого применения, требующего компактного, яркого, двухразрядного числового отображения. Примеры включают: цифровые мультиметры, лабораторные источники питания, частотомеры, дисплеи часов (минуты/секунды), табло, счетчики производственных линий и индикаторы состояния на сетевом или аудиооборудовании. Его желтый цвет часто выбирают для предупреждающих индикаторов или для обеспечения четкого визуального контраста с другими дисплеями.

7.2 Соображения по проектированию

• Схема управления:Используйте мультиплексную схему драйвера. Каждая цифра подсвечивается попеременно на высокой частоте (обычно >100 Гц), чтобы создать восприятие непрерывного свечения обеих цифр. Для этого требуются выводы GPIO микроконтроллера или специализированная микросхема драйвера дисплея (например, декодер 7447 или MAX7219), способная принимать ток сегмента и подавать ток на анод цифры.
• Ограничение тока:Внешние токоограничивающие резисторы обязательны для каждой катодной линии (сегментов) или могут быть интегрированы в драйвер. Значение резистора рассчитывается как R = (Vcc - VF) / IF, где VF — прямое напряжение (используйте максимальное значение для расчета тока в наихудшем случае), Vcc — напряжение питания, а IF — желаемый прямой ток (не превышающий номинальный непрерывный ток).
• Управление яркостью:Среднюю яркость можно регулировать, изменяя ток IF или используя широтно-импульсную модуляцию (ШИМ) на управляющих сигналах.
• Угол обзора:Располагайте дисплей с учетом его широкого угла обзора, чтобы обеспечить видимость для конечного пользователя.

8. Техническое сравнение и дифференциация

По сравнению с другими технологиями отображения, этот светодиодный дисплей на основе AlInGaP предлагает явные преимущества. По сравнению со старымикрасными светодиодами на основе GaAsP (фосфида арсенида галлия), AlInGaP обеспечивает значительно более высокую световую эффективность и яркость при том же токе, а также лучшую температурную стабильность. По сравнению сLCD (жидкокристаллическими) модулями, он не требует подсветки, предлагает более широкие углы обзора, быстрее работает при низких температурах и более надежен механически. Основной компромисс — более высокое энергопотребление при отображении многих сегментов по сравнению с ЖК-дисплеями. На рынке светодиодных сегментных дисплеев его ключевыми отличительными особенностями являются конкретная высота цифры 0.4 дюйма, желтый цвет AlInGaP, дуплексная конфигурация с общим анодом и классифицированная сила света, обеспечивающая согласованность качества.

9. Часто задаваемые вопросы (на основе технических параметров)

В: Как подключить этот дисплей к микроконтроллеру?

A: Вам потребуется не менее 10 выводов GPIO. Подключите выводы общего анода (4 и 9) к выводам микроконтроллера, настроенным как выходы, установленные в HIGH для включения цифры. Подключите выводы катодов сегментов (1,2,3,5,6,7,8,10) к выводам, настроенным как выходы, установленные в LOW для включения сегмента. Вы должны мультиплексировать, быстро включая одну цифру, устанавливая ее сегменты, а затем переключаясь на другую цифру. Настоятельно рекомендуется использовать специализированную микросхему драйвера для снижения нагрузки на МК.

В: Почему прямой ток снижается с повышением температуры?

A: При повышении температуры внутренняя эффективность светодиода падает, и большая часть электрической мощности преобразуется в тепло вместо света. Это тепло, если его не контролировать, может дополнительно повысить температуру перехода, что приведет к ускоренной деградации или отказу. Снижение тока ограничивает выделяемое тепло, поддерживая температуру перехода в безопасных пределах.

В: Что означает \"Коэффициент соответствия силы света 2:1\"?

A: Это означает, что в пределах одного дисплейного модуля яркость самого тусклого сегмента будет не менее половины яркости самого яркого сегмента. Коэффициент 1:1 означал бы идеальную однородность; 2:1 — это распространенная спецификация, обеспечивающая приемлемую визуальную согласованность.

10. Практический пример проектирования и использования

Пример: Проектирование простого двухразрядного счетчика.Цель — счет от 00 до 99. Недорогой микроконтроллер (например, ATtiny) генерирует управляющие сигналы. В схеме используются восемь токоограничивающих резисторов 180 Ом (по одному на катод сегмента, рассчитанных для питания 5 В, VF=2.6 В, IF~13 мА). Два NPN-транзистора (например, 2N3904) используются как ключи верхнего уровня для выводов общего анода, управляемые еще двумя выводами МК. Прошивка реализует прерывание по таймеру каждые 2 мс. В процедуре обслуживания прерывания она отключает текущую отображаемую цифру, обновляет шаблон сегментов для следующей цифры на основе значения счетчика, включает транзистор для этой цифры и затем завершает работу. Основной цикл увеличивает переменную счетчика каждую секунду. Эта конструкция эффективно использует ресурсы МК и обеспечивает стабильное, без мерцания отображение.

11. Введение в принцип работы

Устройство работает на принципе электролюминесценции в полупроводниковом p-n переходе. Когда прямое напряжение, превышающее напряжение включения диода (приблизительно 2.05-2.6 В), прикладывается к сегменту (от общего анода к его конкретному катоду), электроны и дырки рекомбинируют в активной области AlInGaP. Эта рекомбинация высвобождает энергию в виде фотонов, создавая желтый свет с длиной волны около 588 нм. Семь сегментов (от A до G) представляют собой отдельные светодиодные кристаллы, расположенные в форме \"8\". Избирательно активируя различные комбинации этих сегментов, можно сформировать все цифры от 0 до 9. Дуплексная конфигурация с общим анодом означает, что все светодиоды для одной цифры имеют общее соединение с положительным напряжением, которое коммутируется для включения этой цифры при мультиплексировании.

12. Технологические тренды и разработки

Хотя это конкретное устройство использует устоявшуюся технологию AlInGaP, более широкая область светодиодных дисплеев продолжает развиваться. Тренды включают внедрение еще более эффективных материалов, таких как InGaN (нитрид индия-галлия), для более широкой цветовой гаммы, хотя AlInGaP остается доминирующим для красного, оранжевого и желтого цветов. Наблюдается движение в сторону модулей с большей плотностью цифр и дисплеев с интегрированными драйверами и контроллерами (\"интеллектуальные дисплеи\") для упрощения проектирования систем. Миниатюризация — еще один тренд, с появлением меньшей высоты цифр для портативных устройств. Кроме того, достижения в области корпусирования направлены на улучшение теплового управления, позволяя достичь более высокой яркости при заданных уровнях тока или улучшить долговечность. Фундаментальный принцип мультиплексирования остается стандартным из-за его эффективности в сокращении количества выводов.
