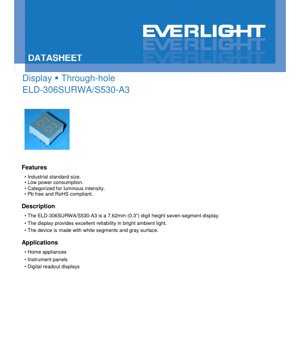

Техническая спецификация семисегментного индикатора белого свечения 7.62мм (0.3 дюйма)

1. Обзор продукта

В данном документе подробно описаны технические характеристики семисегментного буквенно-цифрового индикатора с высотой цифры 7.62 мм (0.3 дюйма). Устройство предназначено для сквозного монтажа (THT) и имеет сегменты белого свечения на сером фоне. Такое сочетание обеспечивает высокую контрастность и отличную читаемость, что делает индикатор подходящим для приложений, где необходимо четкое отображение числовой или ограниченной буквенно-цифровой информации в различных условиях освещения.

1.1 Ключевые преимущества и целевой рынок

Основные преимущества данного индикатора включают соответствие промышленным стандартам размеров, что гарантирует совместимость с существующими вырезами панелей и конструкциями. Он отличается низким энергопотреблением, способствуя созданию энергоэффективных конечных продуктов. Устройство сортируется (биннируется) по световой силе, что обеспечивает равномерную яркость нескольких индикаторов в сборке. Кроме того, оно изготовлено из бессвинцовых материалов и соответствует директиве RoHS (об ограничении использования опасных веществ), отвечая современным экологическим и нормативным стандартам.

Области применения широки и включают бытовую технику, различные приборные панели и универсальные цифровые индикаторы. Его надежность при ярком окружающем освещении делает его надежным выбором как для потребительских, так и для промышленных интерфейсов.

2. Подробный анализ технических параметров

В данном разделе представлен детальный объективный анализ электрических, оптических и тепловых характеристик устройства, определенных его абсолютными максимальными и типичными рабочими параметрами.

2.1 Абсолютные максимальные параметры

Эти параметры определяют пределы, превышение которых может привести к необратимому повреждению устройства. Они не являются условиями нормальной работы.

• Обратное напряжение (V_R):5В. Превышение этого напряжения в обратном направлении может вызвать пробой p-n перехода.
• Постоянный прямой ток (I_F):25мА. Это максимальный постоянный ток, который можно непрерывно подавать через сегмент светодиода.
• Пиковый прямой ток (I_FP):60мА. Этот более высокий ток допустим только в импульсном режиме, а именно при скважности 1/10 и частоте 1кГц. Это позволяет кратковременно достигать более высокой яркости, например, в мультиплексированных индикаторах.
• Рассеиваемая мощность (P_d):60мВт. Это максимальная мощность, которую устройство может рассеивать в виде тепла, рассчитываемая как прямое напряжение (V_F), умноженное на прямой ток (I_F).
• Рабочая температура (T_opr):от -40°C до +85°C. Гарантируется работа устройства в этом диапазоне температуры окружающей среды.
• Температура хранения (T_stg):от -40°C до +100°C. Устройство может храниться без эксплуатации в этом более широком диапазоне.
• Температура пайки (T_sol):260°C в течение не более 5 секунд. Это определяет предел профиля волновой или конвекционной пайки для предотвращения повреждения пластикового корпуса и внутренних соединений.

2.2 Электрооптические характеристики

Эти параметры измерены при стандартной температуре окружающей среды 25°C и определяют типичные характеристики устройства в нормальных рабочих условиях.

• Сила света (I_v):Типичное значение составляет 6.4 милликанделы (мкд) на сегмент при прямом токе (I_F) 10мА. Минимальное указанное значение - 4.0 мкд. В спецификации указан допуск ±10% для этого параметра. Значение является средним, измеренным на одном типичном 7-сегментном символе.
• Пиковая длина волны (λ_p):632 нанометра (нм), типично при I_F=20мА. Это длина волны, на которой спектральное распределение мощности излучаемого белого света максимально. Белый цвет достигается использованием чипа из AlGaInP (для красного/оранжевого свечения) в сочетании с белой рассеивающей смолой, которая, вероятно, содержит люминофоры для расширения спектра.
• Доминирующая длина волны (λ_d):624 нм, типично при I_F=20мА. Это длина волны монохроматического света, которая наиболее точно соответствует воспринимаемому цвету источника. Разница между пиковой и доминирующей длиной волны указывает на то, что спектральная форма не является идеально симметричной.
• Ширина спектра излучения (Δλ):20 нм, типично. Этот параметр количественно определяет ширину излучаемого спектра на половине его максимальной мощности (полная ширина на половине максимума - FWHM).
• Прямое напряжение (V_F):2.0В, типично, максимум 2.4В при I_F=20мА. Указан допуск ±0.1В. Этот параметр критически важен для проектирования схемы ограничения тока (обычно последовательного резистора).
• Обратный ток (I_R):Максимум 100 мкА при обратном смещении (V_R) 5В. Это небольшой ток утечки, который протекает, когда устройство смещено в обратном направлении в пределах его максимального параметра.

3. Объяснение системы сортировки (биннинга)

В спецификации указано, что устройства \"сортированы по силе света\". Это относится к процессу биннинга или сортировки после производства. Из-за естественных вариаций в процессе изготовления полупроводников и сборки отдельные светодиоды будут иметь несколько различающиеся характеристики. Чтобы обеспечить единообразие для конечного пользователя, производители измеряют световой поток каждого устройства и сортируют их в группы (бины) с узкими допусками вокруг целевого значения (например, 6.4 мкд ±10%). Это позволяет разработчикам получать индикаторы с равномерной яркостью всех цифр в многоразрядной сборке, что крайне важно для эстетики и читаемости. Конкретные коды бинов или категории, вероятно, подробно описаны в отдельной информации для заказа.

4. Анализ характеристических кривых

В спецификации приведены типичные характеристические кривые, которые графически показывают, как ключевые параметры изменяются в зависимости от рабочих условий.

4.1 Распределение спектра

Кривая распределения спектра (при Ta=25°C) показывает относительную силу света в зависимости от длины волны (λ_pв нм). Для этого белого светодиодного индикатора кривая будет не узким пиком, а более широким спектром с максимумом около 632 нм из-за базового чипа AlGaInP, с дополнительным излучением на других длинах волн, обеспечиваемым люминофорами в белой рассеивающей смоле для создания белого свечения. Ширина 20 нм указывает на ширину основного пика излучения.

4.2 Зависимость прямого тока от прямого напряжения (Вольт-амперная характеристика)

Эта кривая отображает зависимость прямого тока (I_Fв мА) от прямого напряжения (V_Fв В) при 25°C. Она демонстрирует экспоненциальную зависимость, характерную для диода. Кривая необходима для понимания динамического сопротивления светодиода и проектирования прецизионных драйверов постоянного тока, особенно для приложений, требующих диммирования или точного контроля яркости. Типичное V_F2.0В при 20мА - это точка на этой кривой.

4.3 Кривая снижения номинала прямого тока

Это критически важный график для управления температурным режимом. На нем отображен максимально допустимый постоянный прямой ток (I_Fв мА) в зависимости от температуры окружающей среды (°C). При повышении температуры окружающей среды температура p-n перехода светодиода увеличивается. Чтобы предотвратить перегрев, ускоренную деградацию (падение светового потока) или отказ, максимально допустимый ток должен быть уменьшен. Эта кривая предоставляет коэффициент снижения номинала, показывая, насколько необходимо уменьшить номинал 25мА для надежной работы при повышенных температурах (вплоть до максимальной рабочей температуры 85°C).

5. Механическая информация и информация о корпусе

5.1 Габаритные размеры и чертеж

Устройство выполнено в стандартном корпусе для сквозного монтажа DIP (Dual In-line Package). Чертеж габаритных размеров предоставляет все критические механические измерения: общую высоту, ширину и длину; размер и положение окна цифры; шаг, диаметр и длину выводов (ножек); и плоскость установки. На чертеже указан общий допуск ±0.25мм, если не оговорено иное, все размеры указаны в миллиметрах (мм). Точное понимание этого чертежа необходимо для проектирования посадочного места на печатной плате, выреза в панели и обеспечения правильного выравнивания и монтажа.

5.2 Внутренняя схема и полярность

Спецификация включает внутреннюю схему соединений. Для семисегментного индикатора с общим катодом (подразумевается по применению) эта схема показывает все восемь светодиодов (сегменты от a до g, плюс десятичная точка DP) с их анодами, подключенными к отдельным выводам, и катодами, соединенными вместе с общим выводом (или двумя внутренне соединенными выводами). Эта схема необходима для правильного подключения индикатора. Распиновка, определяющая, какой вывод управляет каким сегментом и общим соединением, определена в этом разделе или на чертеже размеров. Неправильное подключение может помешать свечению индикатора или вызвать его необратимое повреждение.

6. Рекомендации по пайке и сборке

Ключевой параметр пайки - максимальная температура пайки 260°C в течение не более 5 секунд. Это типично для процессов волновой пайки. При ручной пайке паяльником следует минимизировать время воздействия тепла на каждый вывод, чтобы предотвратить расплавление пластикового корпуса или повреждение внутренних проводных соединений. Перед использованием устройство должно храниться в указанном диапазоне от -40°C до +100°C в сухой среде. Важное примечание в ограничениях по применению подчеркивает чувствительность к электростатическому разряду (ЭСР). Кристаллы светодиодов подвержены повреждению от статического электричества. Рекомендуемые меры предосторожности при обращении включают использование заземленных браслетов, рабочих мест и полов, защищенных от ЭСР, проводящих ковриков и правильного заземления всего оборудования. Для нейтрализации заряда на непроводящих материалах можно использовать ионизаторы.

7. Упаковка и информация для заказа

7.1 Спецификация упаковки

Устройство следует определенному процессу упаковки: 32 штуки монтируются на одну пластину (вероятно, антистатический лоток или ленту-рулон). 64 такие пластины затем упаковываются в одну коробку. Наконец, 4 коробки объединяются в основную транспортную коробку. Таким образом, одна полная коробка содержит 32 x 64 x 4 = 8,192 штук. Эта информация жизненно важна для логистики, управления запасами и планирования производства.

7.2 Объяснение маркировки

Упаковочные материалы включают этикетки с определенными кодами: CPN (номер продукта заказчика), P/N (номер продукта производителя, например, ELD-306SURWA/S530-A3), QTY (количество в упаковке), CAT (ранг силы света или категория бина), HUE (цветовая ссылка), REF (общая ссылка), LOT No (прослеживаемый номер производственной партии) и код метки тома REFERENCE. Понимание этих этикеток важно для правильной идентификации детали, прослеживаемости качества и обеспечения соответствия полученных компонентов заказанной спецификации, особенно бина силы света (CAT).

8. Рекомендации по проектированию приложений

8.1 Типовые схемы включения

В типичном применении каждый анодный вывод сегмента подключается к выводу ввода-вывода микроконтроллера или драйверной микросхеме (например, сдвиговому регистру 74HC595 или специализированному драйверу светодиодов) через токоограничивающий резистор. Номинал этого резистора рассчитывается по закону Ома: R = (V_{питания}- V_F) / I_F. Для питания 5В, V_F2.0В и желаемого I_F10мА резистор будет (5 - 2.0) / 0.01 = 300 Ом. Общий катодный вывод(ы) подключается к земле. Для мультиплексирования нескольких разрядов общие катоды коммутируются транзисторами, а данные сегментов подаются последовательно с высокой частотой.

8.2 Соображения и примечания по проектированию

• Ограничение тока:Всегда используйте последовательный резистор или драйвер постоянного тока. Прямое подключение светодиода к источнику напряжения вызовет чрезмерный ток и немедленный выход из строя.
• Теплоотвод:Соблюдайте кривую снижения номинала для высокотемпературных сред. В замкнутых пространствах может потребоваться достаточная вентиляция вокруг индикатора.
• Угол обзора:Хотя в данной спецификации он не указан, серый фон и рассеивающая смола обычно обеспечивают широкий угол обзора. Уточните, необходимы ли для приложения данные об определенном угле обзора.
• Защита от ЭСР:Установите защитные диоды от ЭСР на входных линиях, если индикатор находится в зоне, доступной пользователю, и соблюдайте правила обращения с ЭСР во время сборки.

9. Техническое сравнение и дифференциация

По сравнению с обычными, несортированными индикаторами, ключевым отличием данного продукта является сортировка по силе света, обеспечивающая равномерность яркости. По сравнению с альтернативами для поверхностного монтажа (SMD), эта версия для сквозного монтажа предлагает превосходную механическую прочность для применений, подверженных вибрации или механическим нагрузкам, а также более простую ручную сборку или прототипирование. Использование материала чипа AlGaInP в сочетании с белой рассеивающей смолой обычно обеспечивает хорошую стабильность цвета и долговечность по сравнению со старыми технологиями. Указанный рабочий диапазон температур от -40°C до +85°C является надежным и подходит для промышленных и автомобильных сред, в отличие от многих потребительских индикаторов с более узким диапазоном, например, от 0°C до 70°C.

10. Часто задаваемые вопросы (на основе технических параметров)

В: Могу ли я питать этот индикатор током 20мА непрерывно на всех сегментах одновременно?

О: Да, но вы должны учитывать общую рассеиваемую мощность. При V_F2.0В и I_F20мА один сегмент рассеивает 40мВт. При включенных всех 8 сегментах (7+DP) общая мощность может составить 320мВт, что превышает абсолютный максимальный параметр рассеиваемой мощности устройства 60мВт. Следовательно, вы не можете непрерывно зажигать все сегменты при 20мА. Вы должны либо уменьшить ток на сегмент, либо использовать мультиплексирование, при котором сегменты зажигаются по одному очень быстро, удерживая мгновенную мощность в пределах нормы.

В: В чем разница между пиковой длиной волны (632нм) и белым свечением?

О: Пиковая длина волны относится к доминирующему цвету, излучаемому самим светодиодным чипом (AlGaInP, красный/оранжевый). Белый цвет создается путем покрытия этого чипа белой рассеивающей смолой, содержащей люминофор. Люминофор поглощает часть синего/зеленого света от чипа и переизлучает более широкий спектр света, смешиваясь с излучением чипа, чтобы создать белый свет для человеческого глаза. Пик 632нм - это остаточное излучение базового чипа.

В: Как определить общий катодный вывод?

О: Внутренняя схема соединений в спецификации является окончательной. Обычно для индикатора с общим катодом, используя мультиметр в режиме проверки диодов, при размещении красного щупа на выводе сегмента, а черного на разных выводах, сегмент загорится, когда черный щуп находится на общем катоде. Распиновка на чертеже размеров обозначит этот вывод (часто как \"CC\" или \"Com. Cath.\").

11. Практический пример применения

Сценарий: Проектирование 4-разрядного индикатора температуры для промышленной печи.

1. Проектирование схемы:Используйте микроконтроллер с достаточным количеством выводов ввода-вывода или сдвиговый регистр для управления 7 линиями сегментов (8 с DP). Используйте четыре NPN транзистора (например, 2N3904) для коммутации общего катода каждого разряда на землю. Микроконтроллер будет мультиплексировать индикатор: он включает транзистор для Разряда 1, отправляет шаблон сегментов для первой цифры, ждет короткое время (1-5мс), выключает Разряд 1, включает Разряд 2, отправляет шаблон второй цифры и так далее, быстро циклируя.

2. Расчет компонентов:Для системы 5В и целевого тока сегмента 10мА для хорошей яркости рассчитайте последовательный резистор: R = (5В - 2.0В) / 0.01А = 300Ω. Используйте стандартное значение 330Ω, что дает I_F≈ 9.1мА.

3. Тепловые соображения:Температура окружающей среды в печи может достигать 70°C. Обратитесь к кривой снижения номинала прямого тока. Максимально допустимый постоянный ток при 70°C может быть снижен, например, до 18мА. Поскольку мы используем 9.1мА и мультиплексирование (скважность 1/4 для каждого разряда), эффективный средний ток на сегмент еще ниже, что обеспечивает надежную работу.

4. Разводка печатной платы:Точно следуйте чертежу габаритных размеров для посадочного места. Убедитесь, что вырез в панели соответствует размеру рамки индикатора. Размещайте токоограничивающие резисторы и драйверные транзисторы рядом с разъемами индикатора, чтобы минимизировать помехи.

12. Введение в принцип работы

Семисегментный индикатор представляет собой сборку из семи (или восьми, включая десятичную точку) светоизлучающих диодов (LED), расположенных в форме восьмерки. Каждый светодиод образует один сегмент (обозначенный от a до g). Избирательно зажигая определенные комбинации этих сегментов, можно формировать все десятичные цифры (0-9) и некоторые буквы (например, A, C, E, F). В конфигурации с общим катодом все катоды (отрицательные стороны) светодиодов соединены внутри с одним или несколькими общими выводами. Чтобы зажечь сегмент, положительное напряжение (через токоограничивающий резистор) подается на его индивидуальный анодный вывод, а общий катодный вывод подключается к земле (0В). Это позволяет независимо управлять каждым сегментом. Принцип белого свечения включает электролюминесценцию в полупроводниковом чипе (AlGaInP), где электроны рекомбинируют с дырками через запрещенную зону, высвобождая энергию в виде фотонов. Цвет этих фотонов затем преобразуется слоем люминофора для получения белого света.

13. Технологические тренды и контекст

Хотя индикаторы для сквозного монтажа, подобные этому, остаются важными для надежности, ремонтопригодности и мощных/промышленных применений, общая тенденция в электронике - миниатюризация и автоматизированная сборка, что благоприятствует технологии поверхностного монтажа (SMT). SMD семисегментные индикаторы предлагают меньшую занимаемую площадь, меньшую высоту и лучше подходят для высокоскоростного монтажа. Кроме того, растет внедрение матричных индикаторов и OLED, которые предлагают большую гибкость в отображении графики и буквенно-цифровых символов за пределами ограниченного набора 7-сегментного устройства. Однако для простых, ярких, недорогих цифровых индикаторов, особенно в суровых условиях или там, где сквозной монтаж предпочтителен по механическим причинам, индикаторы этого типа продолжают занимать прочные и долговременные позиции на рынке. Интеграция драйверных микросхем непосредственно в модуль индикатора (интеллектуальные индикаторы) - еще один тренд, упрощающий интерфейс для основного микроконтроллера.
