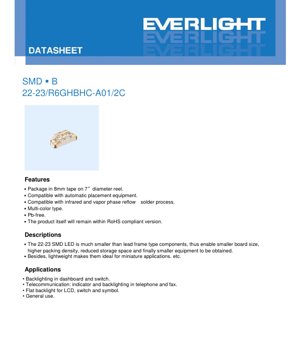

Техническая спецификация SMD светодиода 22-23/R6GHBHC-A01/2C - Многоцветный - Напряжение 2.0-3.7В - Мощность 60-95мВт

1. Обзор продукта

Серия 22-23 представляет собой компактный многоцветный светодиод для поверхностного монтажа (SMD), разработанный для современных электронных приложений, требующих миниатюризации и высокой надежности. Этот компонент значительно меньше традиционных светодиодов с выводными рамками, что позволяет существенно уменьшить размер печатной платы (PCB) и общие габариты оборудования. Его легкая конструкция делает его особенно подходящим для устройств с ограниченным пространством и портативных устройств.

Серия предлагается в трех различных цветовых вариантах, каждый из которых основан на разных полупроводниковых материалах: Ярко-красный (R6, AlGaInP), Ярко-зеленый (GH, InGaN) и Синий (BH, InGaN). Все варианты поставляются в корпусе из прозрачной смолы. Продукт полностью соответствует требованиям производства, не содержащего свинец (RoHS), и совместим со стандартными процессами пайки оплавлением (инфракрасной и паровой фазой), что облегчает интеграцию в автоматизированные сборочные линии. Компоненты поставляются на 8-миллиметровой ленте, намотанной на катушки диаметром 7 дюймов.

2. Технические параметры: Подробное объективное толкование

2.1 Абсолютные максимальные параметры

Абсолютные максимальные параметры определяют пределы нагрузки, превышение которых может привести к необратимому повреждению устройства. Это не рекомендуемые рабочие условия.

• Обратное напряжение (V_R):5В для всех типов. Превышение этого напряжения в обратном смещении может вызвать пробой перехода.
• Прямой ток (I_F):Максимальный постоянный прямой ток постоянного тока составляет 25мА для всех типов R6, GH и BH.
• Пиковый прямой ток (I_FP):Максимально допустимый импульсный прямой ток, указанный при скважности 1/10 и частоте 1кГц, варьируется: 60мА для R6, 95мА для GH и 100мА для BH. Этот параметр критически важен для приложений с импульсным режимом работы.
• Рассеиваемая мощность (P_d):Максимальная мощность, которую может рассеивать устройство, составляет 60мВт для R6 и 95мВт для GH и BH. Этот предел определяется тепловыми характеристиками корпуса.
• Рабочая и температура хранения:Устройство рассчитано на работу от -40°C до +85°C и может храниться от -40°C до +90°C.
• Электростатический разряд (ESD):Все варианты имеют устойчивость к электростатическому разряду 2000В (модель человеческого тела), что указывает на стандартный уровень чувствительности к ESD. Необходимы соответствующие меры предосторожности при обращении.
• Температура пайки:Устройство выдерживает пайку оплавлением с пиковой температурой 260°C в течение 10 секунд или ручную пайку при 350°C в течение 3 секунд.

2.2 Электрооптические характеристики

Эти параметры измеряются при прямом токе (I_F) 20мА и температуре окружающей среды (T_a) 25°C, что представляет типичные рабочие условия.

• Сила света (I_v):Типичная светоотдача значительно варьируется в зависимости от типа: R6 (45-180мкд), GH (112-450мкд), BH (28.5-112мкд). Вариант GH (Зеленый) предлагает самую высокую типичную светоотдачу.
• Угол обзора (2θ_1/2):Широкий угол обзора 120 градусов является типичным для всех цветов, обеспечивая широкую диаграмму направленности, подходящую для индикаторов и подсветки.
• Пиковая и доминирующая длина волны (λ_p, λ_d):Определяет цвет излучаемого света. Типичные значения: R6 (λ_p632нм, λ_d615-630нм), GH (λ_p518нм, λ_d510-540нм), BH (λ_p468нм, λ_d460-480нм).
• Прямое напряжение (V_F):Падение напряжения на светодиоде при 20мА. Светодиоды R6 имеют более низкое типичное V_F2.0В (мин. 1.7В, макс. 2.4В), в то время как типы GH и BH имеют более высокое типичное V_F3.3В (мин. 2.7В, макс. 3.7В). Это ключевой параметр для проектирования схемы драйвера и расчета энергопотребления.
• Обратный ток (I_R):Ток утечки при подаче 5В в обратном смещении указан как максимальный 10мкА для типа R6.

3. Объяснение системы сортировки

Для обеспечения постоянства цвета и яркости в производстве светодиоды сортируются по корзинам на основе силы света при I_F= 20мА. Каждый цветовой вариант имеет свою собственную структуру сортировки.

• R6 (Красный):Корзины P (45.0-72.0 мкд), Q (72.0-112 мкд), R (112-180 мкд).
• GH (Зеленый):Корзины R (112-180 мкд), S (180-285 мкд), T (285-450 мкд).
• BH (Синий):Корзины N (28.5-45.0 мкд), P (45.0-72.0 мкд), Q (72.0-112 мкд).

В спецификации указан допуск силы света ±11% в пределах каждой корзины. Для точного соответствия цветов доминирующая длина волны и прямое напряжение также контролируются с допусками ±1нм и ±0.1В соответственно. Обычно они указываются кодами HUE и REF на этикетке упаковки.

4. Анализ кривых производительности

В спецификации приведены типичные характеристические кривые для каждого типа светодиода (R6, GH, BH), которые необходимы для понимания поведения устройства в нестандартных условиях.

4.1 Прямой ток в зависимости от прямого напряжения (I-V кривая)

Кривые показывают экспоненциальную зависимость между током и напряжением. Светодиод R6 (Красный) имеет более низкое пороговое напряжение (~1.8В) по сравнению со светодиодами GH/Зеленый и BH/Синий (~3.0В), что соответствует их разным полупроводниковым материалам (AlGaInP против InGaN). Этот график жизненно важен для выбора соответствующего токоограничивающего резистора или драйвера постоянного тока.

4.2 Сила света в зависимости от прямого тока

Эти графики демонстрируют, что светоотдача приблизительно линейно увеличивается с током в значительном диапазоне. Однако работа выше абсолютного максимального параметра сократит срок службы и может вызвать отказ. Кривые помогают разработчикам оптимизировать ток накачки для желаемой яркости, сохраняя при этом надежность.

4.3 Сила света в зависимости от температуры окружающей среды

Все типы светодиодов демонстрируют снижение светоотдачи при повышении температуры окружающей среды. Выходная мощность обычно нормируется до 100% при 25°C. Скорость снижения варьируется, но понимание этого теплового снижения мощности критически важно для приложений, работающих в широком диапазоне температур (например, автомобильные приборные панели), чтобы обеспечить достаточную яркость при высоких температурах.

4.4 Кривая снижения прямого тока

Эта кривая определяет максимально допустимый постоянный прямой ток как функцию температуры окружающей среды. При повышении температуры максимальный безопасный ток уменьшается, чтобы предотвратить превышение предела рассеиваемой мощности устройства и возникновение теплового разгона. Соблюдение этой кривой обязательно для надежной работы.

4.5 Спектральное распределение

Графики отображают относительную интенсивность света, излучаемого на разных длинах волн. Они показывают узкие полосы излучения, типичные для светодиодов, с центром вокруг их пиковой длины волны (λ_p). Спектральная ширина полосы (Δλ) приведена в таблице (например, 20нм для R6).

4.6 Диаграмма направленности

Эти полярные диаграммы иллюстрируют пространственное распределение интенсивности света, подтверждая угол обзора 120 градусов. Диаграмма, как правило, ламбертовская (косинусоидальная), что характерно для светодиодов с простой линзой в виде купола.

5. Механическая информация и информация о корпусе

5.1 Габаритные размеры корпуса

Светодиод имеет компактный форм-фактор для поверхностного монтажа. Ключевые размеры (в мм, допуск ±0.1мм, если не указано иное) включают размер корпуса приблизительно 2.0мм x 2.0мм, с типичной высотой. Предоставлен подробный чертеж с размерами, показывающий расположение контактных площадок анода и катода.

5.2 Конструкция контактных площадок и идентификация полярности

Для справки включен рекомендуемый рисунок контактных площадок на печатной плате (расположение площадок), хотя разработчикам рекомендуется изменять его в соответствии с их конкретными требованиями к процессу. Сторона катода светодиода четко обозначена зеленой маской на самом корпусе, что необходимо для правильной ориентации во время сборки.

6. Рекомендации по пайке и сборке

Устройство совместимо со стандартными процессами пайки оплавлением (инфракрасной и паровой фазой). Критическим параметром является пиковая температура пайки, которая не должна превышать 260°C более 10 секунд. Для ручной пайки температура жала паяльника должна быть ограничена 350°C максимум на 3 секунды. Эти ограничения предотвращают повреждение внутренней структуры светодиода и эпоксидной линзы. Компоненты чувствительны к влаге и поставляются во влагозащитной упаковке с осушителем. Если упаковка вскрыта, следует соблюдать стандартные процедуры обращения с уровнем чувствительности к влаге (MSL), чтобы избежать "взрыва" (popcorning) во время оплавления.

7. Упаковка и информация для заказа

Светодиоды поставляются на тисненой транспортной ленте шириной 8мм, намотанной на катушки диаметром 7 дюймов. Каждая катушка содержит 2000 штук. Упаковка включает влагозащитный алюминиевый пакет с осушителем. На этикетке катушки содержится критически важная информация для прослеживаемости и выбора корзины, включая коды для ранга силы света (CAT), ранга доминирующей длины волны (HUE) и ранга прямого напряжения (REF), а также номер продукта (P/N), номер партии и количество.

8. Рекомендации по применению

8.1 Типичные сценарии применения

• Подсветка:Идеально подходит для подсветки символов, переключателей и небольших ЖК-панелей в потребительской электронике, автомобильных приборных панелях и промышленных панелях управления.
• Индикаторы состояния:Идеально подходят для индикаторов питания, подключения и режима в телекоммуникационном оборудовании (телефоны, факсы), компьютерных периферийных устройствах и бытовой технике.
• Общее освещение:Подходят для декоративного освещения, акцентного освещения и других применений, где приоритетами являются компактный размер и низкое энергопотребление.

8.2 Соображения по проектированию

• Ограничение тока:Всегда используйте последовательный резистор или драйвер постоянного тока, чтобы ограничить прямой ток до желаемого значения (например, 20мА для типичных характеристик). Рассчитайте значение резистора по формуле R = (V_{питания}- V_F) / I_F.
• Тепловой менеджмент:Хотя мощность низкая, обеспечьте достаточную площадь меди на печатной плате или тепловые переходные отверстия, если работа происходит при высоких температурах окружающей среды или близко к максимальному току, чтобы поддерживать температуру перехода в безопасных пределах.
• Защита от ESD:Реализуйте защиту от электростатического разряда на входных линиях, если светодиод находится в месте, доступном пользователю, так как рейтинг 2000В HBM является умеренным.
• Оптическое проектирование:Широкий угол обзора может потребовать световодов или рассеивателей для достижения равномерного освещения в приложениях подсветки.

9. Техническое сравнение и дифференциация

Основное преимущество серии 22-23 заключается в сочетании очень малого форм-фактора (позволяющего высокоплотную компоновку печатных плат) и доступности трех различных ярких цветов в одном контуре корпуса. По сравнению с более крупными светодиодами для сквозного монтажа, она предлагает значительную экономию пространства и веса. Использование технологии InGaN для зеленого и синего цветов обеспечивает более высокую эффективность и яркость по сравнению со старыми технологиями. Ее совместимость с автоматической установкой и пайкой оплавлением упрощает производство, снижая затраты на сборку по сравнению с ручной установкой.

10. Часто задаваемые вопросы (на основе технических параметров)

10.1 В чем разница между пиковой длиной волны и доминирующей длиной волны?

Пиковая длина волны (λ_p) — это единственная длина волны, на которой спектр излучения имеет максимальную интенсивность. Доминирующая длина волны (λ_d) — это единственная длина волны монохроматического света, соответствующая воспринимаемому цвету излучения светодиода. λ_dболее актуальна для спецификации цвета в приложениях.

10.2 Могу ли я питать светодиод напрямую от источника 5В?

Нет. Подача 5В непосредственно на светодиод (особенно красный тип с V_F~2.0В) вызовет чрезмерный ток, мгновенно разрушающий устройство. Всегда требуется токоограничивающий механизм (резистор или регулятор).

10.3 Почему прямые напряжения разные для красного и зеленого/синего?

Прямое напряжение определяется энергией запрещенной зоны полупроводникового материала. AlGaInP (Красный) имеет более узкую запрещенную зону, чем InGaN (Зеленый/Синий), что приводит к более низкому требуемому прямому напряжению для достижения излучения.

10.4 Как интерпретировать коды корзин (CAT, HUE, REF) на этикетке?

Эти коды позволяют выбирать светодиоды с жестко контролируемыми параметрами. CAT соответствует корзине силы света (например, P, Q, R для Красного). HUE соответствует корзине доминирующей длины волны. REF соответствует корзине прямого напряжения. Использование светодиодов из одной корзины обеспечивает постоянство яркости и цвета в вашем продукте.

11. Практический пример проектирования и использования

Сценарий: Проектирование многостатусного индикатора для портативного устройства.Разработчику нужны компактные, маломощные светодиоды для индикации зарядки (красный), полной зарядки (зеленый) и активности Bluetooth (синий). Серия 22-23 является идеальным выбором. Они должны:

1. Выбрать варианты R6, GH и BH.
2. Спроектировать печатную плату с тремя отдельными схемами драйверов. Для системного питания 3.3В рассчитать последовательные резисторы: R_{красный}= (3.3В - 2.0В) / 0.020А = 65Ом (использовать стандартный 68Ом). R_{зеленый/синий}= (3.3В - 3.3В) / 0.020А = 0Ом. Это указывает на то, что напряжение питания находится на типичном V_F, что требует драйвера постоянного тока или немного более высокого напряжения питания для стабильной работы с резистором.
3. Разместить светодиоды на плате в соответствии с рекомендуемым расположением контактных площадок, обеспечивая правильную ориентацию полярности с помощью маркера зеленой маски.
4. Запрограммировать микроконтроллер на управление светодиодами при 20мА через его выводы GPIO (с соответствующей способностью стока/источника тока).
5. Проверить равномерность яркости, указав одну и ту же корзину силы света (например, Q для Красного/Синего, R для Зеленого) при закупке.

12. Введение в принцип работы

Светоизлучающие диоды (LED) — это полупроводниковые устройства, излучающие свет при прохождении через них электрического тока. Это явление, называемое электролюминесценцией, происходит, когда электроны рекомбинируют с дырками внутри устройства, высвобождая энергию в виде фотонов. Цвет (длина волны) излучаемого света определяется шириной запрещенной зоны полупроводникового материала, используемого в активной области. Серия 22-23 использует AlGaInP (фосфид алюминия-галлия-индия) для красного света и InGaN (нитрид индия-галлия) для зеленого и синего света. Эти сложные полупроводники позволяют эффективно генерировать свет во всем видимом спектре. Корпус SMD инкапсулирует крошечный полупроводниковый кристалл в прозрачной эпоксидной смоле, которая действует как линза, формируя световой поток и обеспечивая механическую и экологическую защиту.

13. Тенденции развития

Общая тенденция для SMD светодиодов, таких как серия 22-23, заключается в стремлении к еще более высокой световой отдаче (больше светового потока на ватт электрической мощности), улучшенной цветопередаче и повышенной надежности при более высоких рабочих температурах. Конструкция корпусов продолжает развиваться для более эффективного извлечения света и управления теплом от все более мощных кристаллов. Также наблюдается сильная тенденция к миниатюризации, когда еще меньшие размеры корпусов становятся стандартом для сверхкомпактных устройств. Кроме того, растущей тенденцией является интеграция управляющей электроники (например, драйверов постоянного тока, ШИМ-контроллеров) непосредственно в корпус светодиода, что упрощает проектирование схем для конечного пользователя. Фундаментальная наука о материалах продолжает развиваться, расширяя пределы эффективности и открывая новые диапазоны длин волн.
