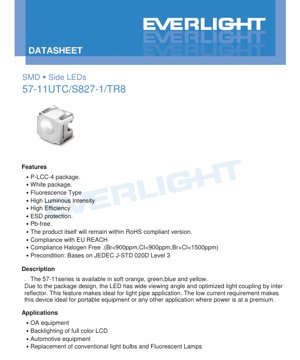

Техническая спецификация SMD бокового светодиода 57-11UTC/S827-1/TR8 - Корпус P-LCC-4 - Белый - 20мА

1. Обзор продукта

57-11UTC/S827-1/TR8 — это высокопроизводительный белый светоизлучающий диод (LED), выполненный в компактном корпусе P-LCC-4 для поверхностного монтажа (SMD). Данный боковой светодиод разработан для обеспечения эффективного и надежного освещения в различных современных электронных приложениях, где критически важны ограничения по пространству и энергопотреблению.

Устройство имеет белый корпус с прозрачной смолой и использует технологию чипа InGaN для генерации белого света. Ключевой особенностью конструкции является широкий угол обзора, достигнутый благодаря оптимизированной системе внутренних отражателей в корпусе. Такая конструкция улучшает связь света и делает светодиод особенно подходящим для применений со световодами, где требуется равномерное боковое освещение. Его низкая потребность в токе также позиционирует его как идеальный компонент для портативного оборудования с батарейным питанием и других применений, где важна энергоэффективность.

Продукт соответствует строгим экологическим и качественным стандартам: не содержит свинца, соответствует директивам ЕС RoHS и REACH, а также требованиям по отсутствию галогенов (Br<900ppm, Cl<900ppm, Br+Cl<1500ppm). Он также предварительно кондиционирован в соответствии с JEDEC J-STD-020D Level 3 по чувствительности к влаге.

1.1 Ключевые преимущества и целевой рынок

Ключевые преимущества:

• Высокая сила света и эффективность:Обеспечивает яркий выходной сигнал при оптимизированном энергопотреблении.
• Широкий угол обзора (~120°):Боковая конструкция с внутренним отражателем гарантирует широкое и равномерное распределение света, идеально подходящее для краевой подсветки.
• Компактный корпус P-LCC-4:Малый форм-фактор экономит ценное пространство на печатной плате.
• Надежная конструкция:Включает защиту от электростатического разряда (2000В HBM) и предназначен для надежных процессов пайки оплавлением.
• Экологическая безопасность:Соответствует современным нормативным требованиям по опасным веществам.

Целевые применения:

• Подсветка полноцветных ЖК-дисплеев в потребительской электронике, промышленных панелях и автомобильных дисплеях.
• Индикаторы состояния и подсветка в оборудовании для офисной автоматизации (OA), таком как принтеры, сканеры и многофункциональные устройства.
• Автомобильное внутреннее освещение, подсветка приборной панели и переключателей.
• Общая замена традиционных миниатюрных ламп накаливания и люминесцентных ламп в индикаторных приложениях.

2. Подробный анализ технических параметров

В данном разделе представлен детальный объективный анализ ключевых электрических, оптических и тепловых параметров, указанных в спецификации.

2.1 Предельные эксплуатационные параметры

Эти параметры определяют пределы, превышение которых может привести к необратимому повреждению устройства. Работа в таких условиях не гарантируется.

• Обратное напряжение (V_R):5В. Превышение этого напряжения при обратном смещении может вызвать пробой перехода.
• Постоянный прямой ток (I_F):30мА. Максимальный постоянный ток для надежной долгосрочной работы.
• Пиковый прямой ток (I_FP):100мА (при скважности 1/10, 1кГц). Позволяет использовать короткие импульсы более высокого тока, что полезно для схем мультиплексирования или ШИМ-диммирования.
• Рассеиваемая мощность (P_d):110мВт. Максимальная мощность, которую может рассеивать корпус, рассчитывается как V_F* I_F. Этот предел критически важен для управления температурным режимом.
• Рабочая и температура хранения:-40°C до +85°C (рабочая), -40°C до +90°C (хранение). Определяет полный диапазон окружающей среды для функциональности устройства и нерабочего хранения.
• Устойчивость к ЭСР (HBM):2000В. Обеспечивает определенный уровень защиты от электростатического разряда при обращении.
• Температура пайки:Оплавление: пиковая температура 260°C, макс. 10 сек. Ручная пайка: 350°C, макс. 3 сек на вывод. Критически важно для контроля процесса сборки.

2.2 Электрооптические характеристики (Ta=25°C)

Это типичные параметры производительности, измеренные в стандартных условиях испытаний.

• Сила света (I_v):900мкд (мин.), 1800мкд (макс.) при I_F=20мА. Это основной показатель светового потока. Широкий диапазон указывает на использование системы сортировки (см. раздел 3). Типичное (Typ.) значение не указано, что подразумевает выбор на основе конкретных кодов сортировки.
• Угол обзора (2θ_1/2):120° (тип.). Определяется как полный угол, при котором интенсивность падает до половины пикового значения. Это подтверждает широкую, диффузную диаграмму направленности.
• Прямое напряжение (V_F):2.75В (мин.), 3.95В (макс.) при I_F=20мА. Падение напряжения на светодиоде при работе. Этот параметр также сортируется. Вариация обусловлена допусками собственного полупроводникового процесса.
• Допуски:В спецификации указан допуск ±11% на силу света и ±0.1В на прямое напряжение в пределах заданной группы сортировки, что необходимо учитывать для точного проектирования.

3. Объяснение системы сортировки

Для обеспечения стабильности в массовом производстве светодиоды сортируются на группы производительности или "бины". Это позволяет разработчикам выбирать компоненты, соответствующие конкретным требованиям по яркости и электрическим параметрам.

3.1 Сортировка по силе света

Светодиоды классифицируются на три группы на основе измеренной силы света при 20мА:

• Бин V2:от 900 мкд до 1120 мкд
• Бин W1:от 1120 мкд до 1420 мкд
• Бин W2:от 1420 мкд до 1800 мкд

Такая сортировка гарантирует, что в пределах производственной партии вариация яркости контролируется. Для приложений, требующих одинаковой яркости нескольких светодиодов, необходимо указывать одну, более узкую группу (например, W1).

3.2 Сортировка по прямому напряжению

Светодиоды также сортируются по падению прямого напряжения на четыре группы:

• Группа M5:от 2.75В до 3.05В
• Группа 6:от 3.05В до 3.35В
• Группа 7:от 3.35В до 3.65В
• Группа 8:от 3.65В до 3.95В

Сортировка по напряжению критически важна для проектирования цепей токоограничивающих резисторов, особенно при последовательном включении нескольких светодиодов. Использование светодиодов из одной группы по напряжению минимизирует разбаланс токов в параллельных цепочках.

3.3 Сортировка по координатам цветности

Точка белого цвета определяется его координатами на диаграмме цветности CIE 1931. В спецификации определены четыре основные группы:

• 6K, 6L, 7K, 7L:Каждая группа имеет определенную четырехугольную область на цветовой диаграмме x,y. Например, бин 6K охватывает x от 0.3130 до 0.3300 и y от 0.2840 до 0.3300.
• Допуск:Допуск координат цветности составляет ±0.01, что определяет допустимое отклонение от номинальных угловых точек бина.

Такая сортировка позволяет выбирать светодиоды для применений, где важна цветовая однородность, например, для подсветки ЖК-дисплеев или многосветодиодных индикаторов.

4. Анализ характеристических кривых

Представленные характеристические кривые дают ценную информацию о поведении светодиода в нестандартных условиях.

4.1 Зависимость силы света от температуры окружающей среды

Кривая показывает, что сила света относительно стабильна от -40°C до примерно 25°C, оставаясь близкой к 100% от значения при комнатной температуре. При повышении температуры выше 25°C интенсивность постепенно снижается. При максимальной рабочей температуре 85°C выходная мощность может составлять около 80-85% от значения при 25°C. Этот эффект теплового тушения типичен для светодиодов и должен учитываться в конструкциях, работающих в теплой среде.

4.2 Кривая снижения прямого тока

Этот график определяет максимально допустимый постоянный прямой ток в зависимости от температуры окружающей среды. При 25°C допустимы полные 30мА. При повышении температуры окружающей среды максимально допустимый ток должен линейно снижаться, чтобы предотвратить превышение предела рассеиваемой мощности 110мВт и управлять температурой перехода. Это критически важное правило проектирования для надежности.

4.3 Зависимость прямого тока от прямого напряжения (Вольт-амперная характеристика)

Кривая демонстрирует классическую экспоненциальную зависимость диода. Прямое напряжение увеличивается с ростом тока. При типичном рабочем токе 20мА, V_Fсоставляет приблизительно от 3.2В до 3.4В (в зависимости от бина). Эта кривая необходима для выбора подходящего значения токоограничивающего резистора при использовании источника постоянного напряжения: R = (V_{питания}- V_F) / I_F.

4.4 Зависимость силы света от прямого тока

Световой выход приблизительно линейно увеличивается с током в нижнем диапазоне, но может проявлять признаки насыщения или снижения эффективности при более высоких токах (ближе к 30-40мА). Работа при 20мА представляет собой хороший баланс между яркостью и эффективностью/надежностью.

4.5 Спектральное распределение и диаграмма направленности

Спектральная кривая показывает пиковую длину волны, типичную для белого светодиода с люминофорным преобразованием, вероятно, в синей области (~450-460нм) с широким излучением люминофора в желтом спектре, что в совокупности дает белый свет. Диаграмма направленности визуально подтверждает широкий, ламбертовский профиль излучения с углом обзора 120°.

5. Механическая информация и упаковка

5.1 Габаритные размеры корпуса

Светодиод размещен в корпусе P-LCC-4. Ключевые размеры (в мм) включают общий размер корпуса, расстояние между выводами и расположение идентификатора катода (обычно выемка или зеленая метка на корпусе). Также предоставлена рекомендуемая посадочная площадка на печатной плате, показывающая размеры и расстояние паяльных контактных площадок для обеспечения правильной пайки и выравнивания.

5.2 Идентификация полярности

Правильная полярность имеет важное значение. В спецификации указан вывод катода (отрицательный). На корпусе он часто обозначается зеленой точкой, выемкой на одной стороне корпуса или скошенным углом. Посадочная площадка на печатной плате должна включать маркер полярности, соответствующий этой особенности.

6. Рекомендации по пайке и сборке

6.1 Профиль пайки оплавлением

Предоставлен детальный профиль бессвинцовой пайки оплавлением:

• Предварительный нагрев:150-200°C в течение 60-120 секунд (макс. скорость нарастания 3°C/сек).
• Оплавление:Время выше 217°C: 60-150 секунд. Пиковая температура: максимум 260°C, макс. 10 секунд.
• Охлаждение:Максимальная скорость снижения 6°C/сек от температуры выше 255°C.

Соблюдение этого профиля критически важно для предотвращения теплового удара, дефектов паяных соединений или повреждения эпоксидной смолы светодиода.

6.2 Хранение и обращение

• Компонент чувствителен к влаге (подразумевается уровень MSL). Влагозащитные пакеты (MBB) должны оставаться запечатанными до использования.
• Рекомендуемая среда вскрытия: <30°C / 60% относительной влажности.
• Если индикаторная карта влажности показывает чрезмерную влажность, перед пайкой требуется прогрев при 60°C ±5°C в течение 24 часов.
• Пайку оплавлением не следует выполнять более двух раз.

6.3 Ручная пайка и переделка

Если необходима ручная пайка:

• Используйте паяльник с температурой жала <350°C.
• Ограничьте время контакта до 3 секунд на вывод.Используйте паяльник мощностью ≤25Вт.
• Обеспечьте интервал охлаждения не менее 2 секунд между пайкой каждого вывода.
• Для переделки рекомендуется использовать двухголовый паяльник для одновременного нагрева обоих выводов и избежания механических напряжений. Возможность переделки без повреждения светодиода следует проверить заранее.

7. Упаковка и информация для заказа

7.1 Спецификации на ленте и катушке

Светодиоды поставляются во влагозащитной упаковке на тисненой несущей ленте, намотанной на катушки.

• Количество в упаковке:500 штук на катушке.
• Предоставлены подробные размеры несущей ленты (размер кармана, шаг), покровной ленты и катушки (диаметр, размер ступицы, ширина) для совместимости с автоматическим оборудованием для установки компонентов.

7.2 Расшифровка этикетки

Этикетка на катушке содержит ключевую информацию:

• CPN:Партномер заказчика (опционально).
• P/N:Партномер производителя (57-11UTC/S827-1/TR8).
• QTY:Количество на катушке.
• CAT:Ранг силы света (например, W1, V2).
• HUE:Ранг доминирующей длины волны/цветности (например, 7K).
• REF:Ранг прямого напряжения (например, 6, 7).
• LOT No:Номер партии для отслеживания.

8. Рекомендации по проектированию приложений

8.1 Ограничение тока обязательно

В спецификации явно указано: "Заказчик должен применять резисторы для защиты, иначе небольшое изменение напряжения вызовет большое изменение тока (произойдет перегорание)." Светодиоды — это устройства с токовым управлением. При использовании источника напряжения абсолютно необходим источник постоянного тока или, что более распространено, последовательный токоограничивающий резистор. Значение резистора рассчитывается с использованием максимального V_Fиз выбранного бина, чтобы гарантировать, что ток никогда не превысит абсолютный максимальный рейтинг, даже с учетом допусков напряжения питания.

8.2 Тепловой менеджмент

Хотя корпус мал, рассеиваемая мощность (до 110мВт) генерирует тепло. Для непрерывной работы при высоких токах или в условиях повышенной температуры окружающей среды следует учитывать:

• Соблюдение кривой снижения прямого тока.
• Обеспечение достаточной площади меди на печатной плате под и вокруг контактных площадок светодиода для использования в качестве радиатора.
• Обеспечение хорошего воздушного потока в конечном приложении.

8.3 Достижение однородности в многосветодиодных массивах

Для подсветки или индикаторных массивов, где важна равномерная яркость и цвет:

• Указывайте узкие бины для силы света (I_v) и цветности (x,y).
• Для светодиодов, соединенных параллельно, используйте светодиоды из одного бина по прямому напряжению (V_F) и/или применяйте индивидуальные последовательные резисторы для каждого светодиода для балансировки токов.
• Рассмотрите возможность питания цепочек светодиодов, соединенных последовательно, от драйвера постоянного тока, чтобы гарантировать одинаковый ток через каждое устройство.

9. Техническое сравнение и дифференциация

По сравнению с обычными SMD светодиодами, серия 57-11UTC/S827-1/TR8 предлагает конкретные преимущества:

• Боковое свечение против верхнего свечения:В отличие от обычных светодиодов с верхним излучением, этот корпус с боковым излучением предназначен для излучения света параллельно плоскости печатной платы, что необходимо для применений со световодами и краевой подсветкой.
• Оптимизированная оптическая конструкция:Интегрированный внутренний отражатель отличает его от базовых боковых светодиодов, обеспечивая более широкий и равномерный угол обзора.
• Комплексная сортировка:Детальная трехсторонняя сортировка (Интенсивность, Напряжение, Цветность) обеспечивает более высокий уровень стабильности производительности и гибкости выбора по сравнению с компонентами с менее строгой или отсутствующей сортировкой.
• Надежность:Наличие защиты от ЭСР и спецификации для бессвинцовой пайки оплавлением делает его подходящим для современных автоматизированных процессов сборки.

10. Часто задаваемые вопросы (FAQ)

10.1 Какой типичный рабочий ток?

Электрооптические характеристики тестируются при I_F= 20мА, что является рекомендуемой типичной рабочей точкой для баланса яркости, эффективности и долговечности. Абсолютный максимальный постоянный ток составляет 30мА.

10.2 Как выбрать правильный токоограничивающий резистор?

Используйте формулу: R = (V_{питания}- V_F) / I_F. Используйте максимальное V_Fиз выбранного бина по напряжению (например, 3.95В для бина 8) и желаемый I_F(например, 20мА). Для питания 5В: R = (5В - 3.95В) / 0.02А = 52.5Ом. Выберите ближайшее большее стандартное значение (например, 56Ом) и убедитесь, что мощность резистора достаточна (P = I²* R).

10.3 Можно ли использовать ШИМ для диммирования?

Да, ШИМ (широтно-импульсная модуляция) является отличным методом для диммирования светодиодов. Пиковый ток в импульсе не должен превышать рейтинг I_FPв 100мА (при скважности 1/10). Убедитесь, что средний ток с течением времени не превышает постоянный рейтинг I_Fв 30мА.

10.4 Почему угол обзора так важен для применений со световодами?

Широкий угол обзора обеспечивает излучение света в широком конусе. При вводе в край световода (прозрачного пластикового направляющего элемента) этот широкий угол ввода способствует полному внутреннему отражению и эффективному распределению света по длине световода, что приводит к равномерной подсветке с минимальными горячими точками.

11. Практические примеры проектирования и использования

11.1 Подсветка кнопок мобильных устройств

В смартфоне несколько таких боковых светодиодов могут быть размещены вдоль края основной печатной платы, непосредственно сопрягаясь с тонким световодом сложной формы, который равномерно освещает емкостные сенсорные кнопки или навигационные иконки. Низкое потребление тока сохраняет время работы от батареи.

11.2 Дисплей климат-контроля в автомобиле

Панель приборов или дисплей центральной консоли могут использовать один ряд таких светодиодов вдоль одной или двух сторон небольшой ЖК-панели. Световод равномерно распределяет белый свет по области дисплея. Широкий рабочий температурный диапазон (-40°C до +85°C) делает его подходящим для автомобильной среды.

11.3 Индикатор промышленного панельного прибора

Светодиод может использоваться в качестве высокояркого широкоугольного индикатора состояния (например, включение питания, авария) на промышленной панели управления. Его надежность и совместимость с автоматизированной SMD-сборкой упрощают производство.

12. Введение в принцип работы

Это белый светодиод с люминофорным преобразованием. Основой является полупроводниковый чип из нитрида индия-галлия (InGaN), который излучает свет в синем спектре при прохождении электрического тока через его P-N переход (электролюминесценция). Этот синий свет частично поглощается слоем желтого люминофора, нанесенного внутри корпуса. Люминофор переизлучает свет в широком диапазоне желтых длин волн. Комбинация оставшегося синего света и преобразованного желкого света воспринимается человеческим глазом как белый. Прозрачная смола-герметик защищает чип и люминофор, обеспечивая эффективное извлечение света. Структура внутреннего отражателя вокруг чипа помогает направлять больше излучаемого света через боковую сторону корпуса, создавая широкий угол обзора.

13. Технологические тренды и контекст

Боковые светодиоды, такие как серия 57-11, представляют собой зрелое и оптимизированное решение для конкретных пространственных ограничений в электронном дизайне. Тренд в этом сегменте продолжает фокусироваться на:

• Повышение эффективности (лм/Вт):Улучшение светового выхода на единицу электрической мощности, позволяющее снизить энергопотребление или повысить яркость.
• Более высокий индекс цветопередачи (CRI):Для подсветки дисплеев разрабатываются светодиоды с более широким и непрерывным спектром для более точного воспроизведения цветов.
• Миниатюризация:Еще меньшие посадочные места корпусов при сохранении или улучшении оптических характеристик для создания более тонких конечных продуктов.
• Повышенная надежность и срок службы:Постоянное улучшение материалов (эпоксидная смола, люминофор) и технологии чипов для работы при более высоких температурах и более длительных сроках службы.
• Интеграция:Появление интегрированных светодиодных модулей, объединяющих светодиод, драйверную ИС и пассивные компоненты в одном корпусе, что упрощает проектирование для конечного пользователя.

В то время как для приложений прямого отображения появляются новые технологии, такие как Micro-LED и продвинутые COB (Chip-on-Board) корпуса, специализированный боковой SMD светодиод остается доминирующим и наиболее экономически эффективным решением для краевой подсветки и компактных индикаторных применений, где используются световоды.
