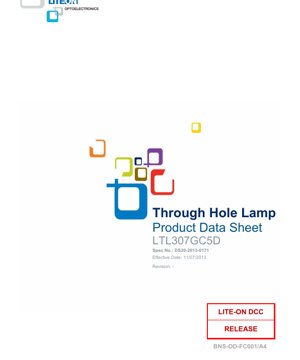

LTL307GC5D LED ya Kijani Yenye Kutawanyika - Kifurushi cha T-1 3/4 - 2.6V Upeo - 75mW - Waraka wa Kiufundi wa Kiswahili

1. Muhtasari wa Bidhaa

LTL307GC5D ni LED ya kijani, yenye kutawanyika, iliyoundwa kwa kusakinishwa kwa njia ya mashimo kwenye bodi za mzunguko wa kuchapishwa (PCBs) au paneli. Inatumia nyenzo ya semikondukta ya AlInGaP (Aluminium Indium Gallium Phosphide) kama chanzo chake cha mwanga, ambacho kinajulikana kwa kutoa mwanga wa kijani wenye ufanisi na mkali. Kifaa hiki kimewekwa kwenye kipenyo cha kifurushi cha T-1 3/4 kinachopendwa na kinachopatana kwa upana, na kukifanya kifaa hiki kifae kwa anuwai kubwa ya matumizi ya kiashiria na mwanga ambapo pato la mwanga lenye kutawanyika na pembe pana linahitajika.

Faida kuu za bidhaa hii ni pamoja na pato lake la nguvu kubwa ya mwanga ikilinganishwa na matumizi yake ya nguvu ndogo, na kusababisha ufanisi bora. Imeundwa kufanana na mizunguko iliyojumuishwa (ICs) kutokana na mahitaji yake ya ya sasa ya chini. Zaidi ya hayo, bidhaa hii imetengenezwa kuwa ya kirafiki kwa mazingira, ikiwa haina risasi (Pb) na inafuata mwongozo wa RoHS (Kizuizi cha Vitu Hatari). Pia imeainishwa kama bidhaa isiyo na halojeni, na maudhui ya klorini (Cl) na bromini (Br) yamewekwa chini ya mipaka maalum (Cl<900 ppm, Br<900 ppm, Cl+Br<1500 ppm).

2. Viwango Vya Juu Kabisa

Viwango hivi vinafafanua mipaka ambayo kuzidi kwao kunaweza kusababisha uharibifu wa kudumu kwa kifaa. Vimeainishwa kwa joto la mazingira (T_A) la 25°C. Uendeshaji kwenye au karibu na mipaka hii kwa muda mrefu haupendekezwi na utaathiri uaminifu.

• Mtawanyiko wa Nguvu (P_D):75 mW. Hii ndiyo nguvu ya juu kabisa ambayo kifaa kinaweza kutawanya kwa usalama kama joto.
• Sasa ya Mbele ya Kilele (I_F(PEAK)):60 mA. Sasa hii ya juu kabisa inaruhusiwa tu chini ya hali ya mipigo yenye mzunguko wa kazi wa 1/10 na upana wa mipigo wa 0.1 ms.
• Sasa ya Mbele ya DC (I_F):20 mA. Hii ndiyo sasa ya mbele ya kuendelea ya juu kabisa inayopendekezwa kwa uendeshaji wa kuaminika.
• Safu ya Joto la Uendeshaji:-40°C hadi +85°C. Kifaa hiki kimekadiriwa kufanya kazi ndani ya safu hii ya joto la mazingira.
• Safu ya Joto la Uhifadhi:-40°C hadi +100°C. Kifaa kinaweza kuhifadhiwa ndani ya safu hii wakati hakifanyi kazi.
• Joto la Kuuza Miongo:265°C kwa sekunde 5. Kipimo hiki kinatumika wakati wa kuuza miongo kwenye sehemu ya umbali wa 2.0 mm (0.078 inchi) kutoka kwa mwili wa LED.

3. Sifa za Umeme na Za Macho

Vigezo vifuatavyo vinapimwa kwa joto la mazingira la 25°C na vinafafanua utendaji wa kawaida wa LED. Safu ya 'Kawaida.' inawakilisha thamani inayotarajiwa chini ya hali za kawaida za majaribio, wakati 'Chini.' na 'Juu.' vinafafanua mipaka iliyohakikishwa.

3.1 Sifa za Macho

• Nguvu ya Mwanga (I_V):20-85 mcd (Kawaida. 30 mcd) kwa I_F= 10 mA. Hii ndiyo kipimo cha nguvu ya mwanga inayotambuliwa inayotolewa. Hakikisho linajumuisha uvumilivu wa ±15%. Upimaji unafanywa na sensor na kichujio kinachokaribia mkunjo wa jibu la jicho la CIE photopic.
• Pembe ya Kutazama (2θ_1/2):Digrii 50 (Kawaida). Hii ndiyo pembe kamili ambayo nguvu ya mwanga hupungua hadi nusu ya thamani yake ya axial (kwenye mhimili). Lensi iliyotawanyika inachangia kwenye pembe hii pana ya kutazama.
• Urefu wa Wimbi la Utoaji wa Kilele (λ_P):565 nm (Kawaida). Hii ndiyo urefu wa wimbi ambapo usambazaji wa nguvu ya wigo wa mwanga unaotolewa uko kwenye kiwango chake cha juu kabisa.
• Urefu wa Wimbi Kuu (λ_d):572 nm (Kawaida) kwa I_F= 10 mA. Hii inatokana na mchoro wa rangi wa CIE na inawakilisha urefu wa wimbi mmoja ambao unafafanua vyema rangi inayotambuliwa ya mwanga.
• Upana wa Nusu ya Mstari wa Wigo (Δλ):11 nm (Kawaida). Hii ndiyo upana wa wigo unaopimwa kwa nusu ya nguvu ya juu kabisa (Upana Kamili kwa Nusu ya Juu - FWHM).

3.2 Sifa za Umeme

• Voltage ya Mbele (V_F):1.7 V hadi 2.6 V (Juu.) kwa I_F= 20 mA. Hii ndiyo punguzo la voltage kwenye LED wakati inafanya kazi kwa sasa maalum.
• Sasa ya Nyuma (I_R):100 μA (Juu.) kwa V_R= 5 V. Ni muhimu kukumbuka kuwa kigezo hiki ni kwa madhumuni ya majaribio tu; LED haijaundwa kufanya kazi chini ya upendeleo wa nyuma. Kutumia voltage ya nyuma kwenye mzunguko kunaweza kuharibu kifaa.

4. Vipimo vya Mfumo wa Uainishaji

Ili kuhakikisha uthabiti katika matumizi, LED zinasafishwa (kuainishwa) kulingana na nguvu yao ya mwanga iliyopimwa. LTL307GC5D inatumia msimbo wa mabini ufuatao, uliofafanuliwa kwa sasa ya majaribio ya 10 mA. Uvumilivu kwa kila kikomo cha bin ni ±15%.

Uainishaji huu unawaruhusu wabunifu kuchagua LED zenye safu maalum ya mwangaza kwa matumizi yao, na kusaidia katika kufikia muonekano sawa katika miundo ya LED nyingi.

5. Vipimo vya Ufungaji

LED hutolewa kwenye ufungaji wa kiwango cha tasnia kwa usimamizi wa otomatiki na usimamizi wa hesabu.

• Kifurushi cha Msingi:Vipande 1000, 500, au 250 kwa kila begi la kufunga lisilo na umeme tuli.
• Kikasha cha Ndani:Mabegi 8 ya kufunga huwekwa kwenye kikasha kimoja cha ndani, jumla ya vipande 8,000.
• Kikasha cha Nje (Kikasha cha Usafirishaji):Vikasha 8 vya ndani vimepakuliwa kwenye kikasha kimoja cha nje, jumla ya vipande 64,000.
• Dokezo linaeleza kuwa katika kila kundi la usafirishaji, kifurushi cha mwisho pekee ndicho kinaweza kuwa kifurushi kisicho kamili.

6. Miongozo ya Matumizi na Usimamizi

6.1 Matumizi na Uhifadhi Yanayokusudiwa

LED hii imekusudiwa kutumika katika vifaa vya kawaida vya elektroniki kama vile vifaa vya ofisi, vifaa vya mawasiliano, na vifaa vya nyumbani. Kwa matumizi yanayohitaji uaminifu wa kipekee ambapo kushindwa kunaweza kuhatarisha maisha au afya (k.m., usafiri wa anga, mifumo ya matibabu), mashauriano maalum yanahitajika kabla ya matumizi. Kwa uhifadhi, mazingira hayapaswi kuzidi 30°C na unyevu wa jamaa wa 70%. LED zilizotolewa kwenye ufungaji wao wa asili zinapaswa kutumika ndani ya miezi mitatu. Kwa uhifadhi wa muda mrefu nje ya kifurushi cha asili, uhifadhi kwenye chombo kilichofungwa na dawa ya kukausha au katika mazingira ya nitrojeni kunapendekezwa.

6.2 Usafishaji na Usanikishaji wa Mitambo

Ikiwa usafishaji unahitajika, vimumunyisho vya aina ya pombe pekee kama vile isopropyl pombe vinapaswa kutumika. Wakati wa kuunda miongo, ambayo lazima ifanyike kwa joto la kawaida na kabla ya kuuza, bendi inapaswa kufanywa angalau 3 mm kutoka kwa msingi wa lensi ya LED. Msingi wa fremu ya miongo haupaswi kutumika kama fulcrum. Wakati wa usanikishaji wa PCB, nguvu ndogo ya kufunga inapaswa kutumika ili kuepuka mkazo wa mitambo kwenye kifurushi cha LED.

6.3 Mchakato wa Kuuza

Umbali wa chini wa 2 mm lazima udumishwe kati ya msingi wa lensi na sehemu ya kuuza. Lensi haipaswi kamwe kuzamishwa kwenye solder. Hakuna mkazo wa nje unapaswa kutumika kwenye miongo wakati LED iko moto kutokana na kuuza. Hali zinazopendekezwa za kuuza ni:

• Chuma cha Kuuza:Joto la juu kabisa 350°C, muda wa juu kabisa sekunde 3 (mara moja tu).
• Kuuza kwa Wimbi:Joto la juu kabisa la joto la awali 100°C kwa hadi sekunde 60, ikifuatiwa na wimbi la solder kwa kiwango cha juu cha 265°C kwa hadi sekunde 5. Kuzidi mipaka hii ya joto au muda kunaweza kusababisha mabadiliko ya sura ya lensi au kushindwa kwa ghafla.

6.4 Ubunifu wa Mzunguko wa Kuendesha

LED ni vifaa vinavyofanya kazi kwa sasa. Ili kuhakikisha mwangaza sawa wakati LED nyingi zimeunganishwa kwa sambamba, inapendekezwa sana kutumia kipingamizi cha kuzuia sasa mfululizo na kila LED binafsi (Mfano wa Mzunguko A). Kuendesha LED nyingi kwa sambamba moja kwa moja kutoka kwa chanzo kimoja cha sasa (Mfano wa Mzunguko B) hakupendekezwi, kwani tofauti ndogo katika sifa za voltage ya mbele (V_F) kati ya LED binafsi zitasababisha tofauti kubwa katika ushiriki wa sasa na, kwa hivyo, mwangaza.

6.5 Kinga ya Kutokwa na Umeme Tuli (ESD)

LED zinaathirika na uharibifu kutokana na kutokwa na umeme tuli. Ili kuzuia uharibifu wa ESD wakati wa usimamizi na usanikishaji, mazoea yafuatayo yanapendekezwa: waendeshaji wanapaswa kuvaa mikanda ya mkono ya conductive au glavu za kuzuia umeme tuli; vifaa vyote, mashine, na nyuso za kazi lazima zimewekwa ardhini ipasavyo; na pumzi ya ioni inaweza kutumika kutuliza malipo ya umeme tuli ambayo yanaweza kukusanyika kwenye lensi ya plastiki. Orodha ya ukaguzi ya kudumisha kituo cha kazi salama kwa umeme tuli pia inamaanishwa, ikijumuisha kuthibitisha uthibitisho wa ESD kwa wafanyakazi na ishara zinazofaa katika maeneo ya kazi.

7. Uchambuzi wa Mkunjo wa Utendaji

Waraka wa data unarejelea mikunjo ya kawaida ya utendaji ambayo ni muhimu kwa uchambuzi wa kina wa ubunifu. Ingawa grafu maalum hazijatolewa katika dondoo la maandishi, kwa kawaida hujumuisha:

• Nguvu ya Mwanga ya Jamaa dhidi ya Sasa ya Mbele:Inaonyesha jinsi pato la mwanga linavyoongezeka kwa sasa ya kuendesha, mara nyingi kuwa chini ya mstari kwa sasa za juu kutokana na athari za joto.
• Voltage ya Mbele dhidi ya Sasa ya Mbele:Inaonyesha sifa ya I-V ya diode, muhimu kwa kuchagua thamani inayofaa ya kipingamizi mfululizo.
• Nguvu ya Mwanga ya Jamaa dhidi ya Joto la Mazingira:Inaonyesha kupungua kwa pato la mwanga kadiri joto la kiungo linapanda, jambo muhimu kwa usimamizi wa joto.
• Usambazaji wa Nguvu ya Wigo:Grafu inayoonyesha nguvu ya mwanga unaotolewa katika urefu tofauti wa wimbi, ikizungushwa kwenye urefu wa wimbi la kilele la 565 nm na upana wa nusu wa kawaida wa 11 nm.

Wabunifu wanapaswa kushauriana na mikunjo hii ili kuelewa tabia ya kifaa chini ya hali zisizo za kawaida (sasa tofauti, halijoto) na kuongeza ufanisi na muda wa maisha wa matumizi yao.

8. Taarifa ya Mitambo na Kifurushi

LED inatumia kifurushi cha kawaida cha T-1 3/4 (5mm) chenye miongo ya radial. Vidokezo muhimu vya vipimo vinajumuisha: vipimo vyote viko kwenye milimita (na sawa za inchi); uvumilivu wa kawaida ni ±0.25 mm isipokuwa imeelezwa vinginevyo; ujio wa juu wa resin chini ya flange ni 0.6 mm; na nafasi ya miongo inapimwa kwenye sehemu ambapo miongo inatoka kwenye mwili wa kifurushi. Mchoro halisi wa vipimo ungetoa vipimo muhimu kwa ubunifu wa alama ya PCB, ikijumuisha kipenyo cha miongo, kipenyo na urefu wa lensi, na maelezo ya ndege ya kukaa.

9. Ulinganisho wa Kiufundi na Matukio ya Matumizi

Tofauti kuu za LTL307GC5D ni teknolojia yake ya AlInGaP (inayotoa ufanisi wa juu kwa mwanga wa kijani), lensi yake iliyotawanyika kwa pembe pana ya kutazama, na kufuata viwango vya kisasa vya mazingira (RoHS, isiyo na halojeni). Ikilinganishwa na teknolojia za zamani kama vile GaP, AlInGaP inatoa mwangaza na ufanisi wa juu zaidi. Matukio ya kawaida ya matumizi yanajumuisha viashiria vya hali kwenye elektroniki za watumiaji, viashiria vya paneli kwenye vifaa vya viwanda, mwanga wa nyuma kwa maandishi kwenye swichi au paneli, na ishara za jumla ambapo mwanga wa kijani laini, usio na mwangaza unahitajika. Ubunifu wake wa mashimo hufanya iweze kufaa kwa michakato ya usanikishaji ya otomatiki na ya mikono.

10. Mambo ya Kuzingatia ya Ubunifu na Maswali Yanayoulizwa Mara kwa Mara

Q: Thamani gani ya kipingamizi ninapaswa kutumia na usambazaji wa 5V?

A: Kwa kutumia voltage ya kawaida ya mbele (V_F) ya ~2.1V kwa 10mA (kwa bin ya 3Z), thamani ya kipingamizi R = (V_usambazaji- V_F) / I_F= (5 - 2.1) / 0.01 = 290 Ω. Kipingamizi cha kawaida cha 300 Ω kingefaa. Daima hesabu kulingana na voltage yako halisi ya usambazaji na sasa unayotaka.

Q: Je, naweza kuendesha LED hii kwa 20mA kuendelea?

A: Ndiyo, 20mA ndiyo sasa ya juu kabisa ya mbele ya DC inayopendekezwa. Hata hivyo, kufanya kazi kwa sasa ya juu kabisa itazalisha joto zaidi na inaweza kupunguza muda wa maisha. Kwa muda mrefu bora na ufanisi, kuendesha kwa 10-15mA mara nyingi hupendekezwa.

Q: Joto linaathirije utendaji?

A: Kadiri joto la mazingira linavyoongezeka, nguvu ya mwanga itapungua, na voltage ya mbele kwa kawaida itapungua kidogo. Kwa mwangaza thabiti katika mazingira ya joto la juu, usimamizi wa joto au fidia ya sasa unaweza kuhitajika.

Q: Kwa nini kipingamizi mfululizo ni lazima?

A> Uhusiano wa sasa-voltage ya LED ni wa kielelezo. Ongezeko dogo la voltage husababisha ongezeko kubwa la sasa. Kipingamizi mfululizo hutoa maoni hasi, kustabilisha sasa dhidi ya tofauti katika voltage ya usambazaji na voltage ya mbele ya LED yenyewe, ambayo inaweza kutofautiana kutoka kwa kitengo hadi kitengo na kwa joto.

11. Kanuni za Uendeshaji na Mienendo

LTL307GC5D inafanya kazi kwa kanuni ya umeme-mwanga katika kiungo cha p-n cha semikondukta. Wakati voltage ya mbele inatumika, elektroni na mashimo huingizwa kwenye eneo la kazi (safu ya AlInGaP) ambapo hujumuishwa tena, na kutolewa kwa nishati kwa njia ya fotoni. Muundo maalum wa aloi ya AlInGaP huamua nishati ya pengo la bendi na hivyo urefu wa wimbi (rangi) ya mwanga unaotolewa, katika kesi hii, kijani. Lensi ya epoksi iliyotawanyika hutawanya mwanga, na kuunda pembe pana zaidi na sawa ya kutazama ikilinganishwa na lensi wazi. Mwenendo katika teknolojia ya LED ni uboreshaji endelevu katika ufanisi wa mwanga (lumen kwa watt, lm/W), unaoendeshwa na maendeleo katika ukuaji wa epitaxial, ubunifu wa chip, na ufanisi wa kifurushi. Pia kuna msukumo mkubwa katika tasnia nzima kuelekea uaminifu wa juu zaidi, uvumilivu mkali wa utendaji, na kufuata kamili kanuni za mazingira.
