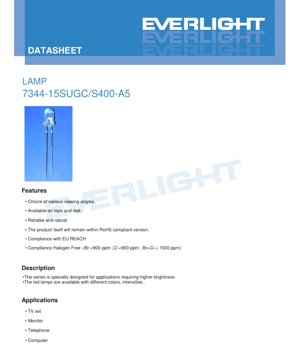

Karatasi ya Maelezo ya Taa ya LED ya 7344-15SUGC/S400-A5 - Kijani Kibichi - 3.3V - 20mA - Hati ya Kiufundi ya Kiswahili

1. Muhtasari wa Bidhaa

Hati hii inaelezea kwa kina vipimo vya taa ya LED yenye mwangaza mkubwa na rangi ya kijani kibichi. Kifaa hiki ni sehemu ya mfululizo ulioundwa kwa matumizi yanayohitaji utoaji wa nuru bora. Kinafanya kutumia teknolojia ya chip ya InGaN iliyofungwa kwenye hariri ya epoksi isiyo na rangi, na kusababisha utoaji wa nuru ya kijani yenye nguvu na ya kuvutia. Bidhaa hii imeundwa kwa kuwa na uaminifu na uthabiti kama sifa kuu, na kumfanya ifae kwa kuingizwa katika mkusanyiko mbalimbali wa vifaa vya elektroniki.

1.1 Faida za Msingi

LED hutoa faida kadhaa muhimu kwa wabunifu na watengenezaji. Inatoa chaguo la pembe mbalimbali za kutazama ili kukidhi mahitaji tofauti ya optiki. Sehemu hiyo inapatikana kwenye mkanda na reel kwa ushirikiano na michakato ya usanikishaji ya kiotomatiki ya kuchukua-na-kuweka, na kuongeza ufanisi wa uzalishaji. Zaidi ya hayo, bidhaa hii inatii kanuni kuu za mazingira na usalama, ikiwa ni pamoja na RoHS, EU REACH, na inatengenezwa bila halojeni, na kuhakikisha inakidhi viwango vikali vya kimataifa kwa vipengele vya elektroniki.

1.2 Soko Lengwa na Matumizi

LED hii inalenga soko la vifaa vya elektroniki vya watumiaji na taa za nyuma za maonyesho. Matumizi yake makuu ni pamoja na kutumika kama kiashiria au chanzo cha taa ya nyuma katika televisheni, monita za kompyuta, simu, na vifaa vingine vya kompyuta ambapo ishara ya kijani wazi na mkubwa inahitajika.

2. Uchambuzi wa Kina wa Vigezo vya Kiufundi

Utendaji wa LED hufafanuliwa chini ya hali maalum za majaribio, kwa kawaida kwa joto la mazingira (Ta) la 25°C. Kuelewa vigezo hivi ni muhimu sana kwa usanidi sahihi wa saketi na usimamizi wa joto.

2.1 Viwango vya Juu Kabisa

Viwango hivi vinafafanua mipaka ya mkazo ambayo ikiwa kuzidi, kifaa kinaweza kuharibika kabisa. Havikusudiwi kwa uendeshaji wa kawaida.

• Mkondo wa Mbele unaoendelea (IF):25 mA. Kuzidi mkondo huu kunaweza kusababisha joto la juu la kiunganishi na uharibifu wa haraka.
• Mkondo wa Mbele wa Kilele (IFP):100 mA (kwa mzunguko wa kazi wa 1/10 na mzunguko wa 1 kHz). Kipimo hiki ni kwa uendeshaji wa msukumo tu.
• Volti ya Nyuma (VR):5 V. Kutumia volti ya nyuma ya juu zaidi kunaweza kusababisha kuvunjika.
• Mtawanyiko wa Nguvu (Pd):90 mW. Hii ndiyo nguvu ya juu kabisa ambayo kifurushi kinaweza kutawanya.
• Joto la Uendeshaji na Uhifadhi:Kuanzia -40°C hadi +85°C (uendeshaji) na -40°C hadi +100°C (uhifadhi).
• Joto la Kuuza (Tsol):260°C kwa upeo wa sekunde 5, na kufafanua uvumilivu wa wasifu wa kuuza kwa kuyeyusha.

2.2 Sifa za Umeme-na-Optiki

Hizi ni vigezo vya kawaida vya utendaji vinavyopimwa kwa mkondo wa kawaida wa majaribio wa IF=20mA.

• Ukali wa Mwangaza (Iv):Kuanzia 5000 mcd (chini) hadi 8000 mcd (kawaida). Ukali huu wa juu ni sifa ya kipekee ya mfululizo huu.
• Pembe ya Kutazama (2θ1/2):Kwa kawaida digrii 30, na kuonyesha boriti ya mwanga iliyolengwa kwa kiwango cha wastani.
• Wimbi la Kilele (λp):518 nm, naWimbi la Kujitawala (λd):525 nm, na kuainisha rangi hiyo kama kijani kibichi.
• Volti ya Mbele (VF):Kuanzia 2.7V (chini) hadi 3.7V (juu), na thamani ya kawaida ya 3.3V kwa 20mA. Kigezo hiki ni muhimu sana kwa usanidi wa kiendeshi.
• Mkondo wa Nyuma (IR):Upeo wa 50 µA kwa VR=5V.

3. Maelezo ya Mfumo wa Kugawa Katika Makundi

Bidhaa hii inatumia mfumo wa kugawa katika makundi ili kuainisha vitengo kulingana na vigezo muhimu vya optiki na umeme, na kuhakikisha uthabiti katika uzalishaji wa wingi. Lebo za CAT, HUE, na REF zinahusiana na makundi haya.

• CAT:Viwango vya Ukali wa Mwangaza. Vitengo vinapangwa kulingana na kiwango cha mwanga kilichopimwa.
• HUE:Viwango vya Wimbi la Kujitawala. Kugawa katika kundi hili kunahakikisha uthabiti wa rangi kwa kukusanya LED zilizo na urefu wa wimbi la kilele la utoaji sawa.
• REF:Viwango vya Volti ya Mbele. LED zinakusanywa kulingana na upungufu wa volti ya mbele ili kurahisisha usanidi wa saketi ya kuzuia mkondo.

4. Uchambuzi wa Mviringo wa Utendaji

Karatasi ya maelezo hutoa mikondo kadhaa ya sifa inayoonyesha tabia ya kifaa chini ya hali tofauti.

4.1 Ukali wa Jamaa dhidi ya Urefu wa Wimbi

Mkondo huu wa usambazaji wa wimbi unaonyesha kilele cha utoaji kwenye 518 nm (kijani) na upana wa kawaida wa wimbi (Δλ) wa 35 nm, na kufafanua usafi wa rangi.

4.2 Muundo wa Mwelekeo

Njama ya polar inayoonyesha usambazaji wa anga wa mwanga, inayohusiana na pembe ya kutazama ya digrii 30, na kuonyesha jinsi ukali unavyopungua kutoka kwenye mhimili wa kati.

4.3 Mkondo wa Mbele dhidi ya Volti ya Mbele (Mkondo wa I-V)

Mkondo huu sio wa mstari, kama kawaida kwa diode. Unaonyesha uhusiano kati ya volti ya mbele iliyotumika na mkondo unaotokana. VF ya kawaida ya 3.3V kwa 20mA ni hatua muhimu ya uendeshaji.

4.4 Ukali wa Jamaa dhidi ya Mkondo wa Mbele

Grafu hii inaonyesha kwamba utoaji wa mwanga (ukali) huongezeka kwa kuongezeka kwa mkondo wa mbele, lakini uhusiano huo unaweza kuwa chini ya mstari kwa mikondo ya juu zaidi kutokana na athari za joto na kupungua kwa ufanisi.

4.5 Mikondo ya Utendaji wa Joto

Ukali wa Jamaa dhidi ya Joto la Mazingira:Inaonyesha kupungua kwa utoaji wa mwanga kadiri joto la mazingira linavyopanda, jambo muhimu kwa matumizi katika mazingira ya joto.

Mkondo wa Mbele dhidi ya Joto la Mazingira:Mara nyingi hutumiwa kupata miongozo ya kupunguza kiwango, na kuonyesha jinsi mkondo wa juu unaoruhusiwa unaoendelea unapaswa kupunguzwa kadiri joto linavyopanda ili kuzuia kupata joto kupita kiasi.

5. Taarifa ya Mitambo na Kifurushi

5.1 Vipimo vya Kifurushi

LED inatumia kifurushi cha kawaida cha kifaa cha kusakinishwa kwenye uso (SMD) cha 7344. Vidokezo muhimu vya vipimo ni pamoja na: vipimo vyote viko kwenye milimita; urefu wa flange lazima uwe chini ya 1.5mm; na uvumilivu wa jumla ni ±0.25mm isipokuwa imebainishwa vinginevyo. Mchoro wa vipimo hutoa vipimo halisi kwa usanidi wa alama za mguu.

5.2 Utambulisho wa Ubaguzi wa Miguu

Kathodi kwa kawaida huonyeshwa na alama ya kuona kwenye kifurushi, kama vile mkato, nukta ya kijani, au kona iliyokatwa. Mchoro wa kifurushi wa karatasi ya maelezo hubainisha alama halisi kwa mwelekeo sahihi wakati wa usanikishaji.

6. Miongozo ya Kuuza na Usanikishaji

Ushughulikiaji sahihi ni muhimu sana kudumisha utendaji na uaminifu wa LED.

6.1 Uundaji wa Miguu (ikiwa inatumika kwa miguu iliyoundwa awali)

• Kupinda lazima kutokea angalau 3mm kutoka kwenye balbu ya epoksi ili kuepuka mkazo kwenye die.
• Uundaji lazima ufanyike kabla ya kuuza na kwa joto la kawaida.
• Mashimo ya PCB lazima yalingane kikamilifu na miguu ya LED ili kuepuka mkazo wa usakinishaji.

6.2 Vigezo vya Kuuza

Kuuza kwa Mkono:Joto la ncha ya chuma upeo 300°C (kwa chuma cha 30W), muda wa kuuza upeo sekunde 3, weka umbali wa chini wa 3mm kutoka kwenye kiungo hadi balbu ya epoksi.

Kuuza kwa Wimbi/Kuzamisha:Joto la joto-kabla upeo 100°C (kwa sekunde 60 upeo), joto la bafu ya solder upeo 260°C kwa sekunde 5, ukidumisha kanuni ya umbali wa 3mm. Grafu ya wasifu ya kuuza inayopendekezwa inaonyesha uhusiano wa wakati-na-joto.

6.3 Vidokezo Muhimu vya Kuuza

• Epuka mkazo kwenye miguu wakati wa awamu za joto la juu.
• Usiuze (kuzamisha/mkono) zaidi ya mara moja.
• Linda LED kutoka kwa mshtuko/uteteko wakati wa kupoa hadi joto la kawaida baada ya kuuza.
• Tumia joto la chini kabisa la kuuza lenye ufanisi.

6.4 Kusafisha

Ikiwa ni lazima, safisha tu kwa pombe ya isopropili kwa joto la kawaida kwa ≤ dakika 1. Epuka kusafisha kwa sauti ya juu isipokuwa umehitimu awali, kwani inaweza kuharibu muundo wa ndani.

6.5 Hali ya Uhifadhi

Hifadhi kwa ≤30°C na ≤70% Unyevu wa Jamaa. Maisha ya rafu ni miezi 3 tangu usafirishaji. Kwa uhifadhi wa muda mrefu (hadi mwaka 1), tumia chombo kilichofungwa chenye angahewa ya nitrojeni na dawa ya kukausha.

7. Taarifa ya Ufungaji na Kuagiza

7.1 Uainishaji wa Ufungaji

LED zimefungwa kwenye mifuko ya kuzuia umeme na unyevu. Hizi zimewekwa kwenye makartoni ya ndani, ambayo kisha hufungwa kwenye makartoni makubwa ya nje. Kiasi cha kawaida cha ufungaji ni vipande 200-500 kwa kila mfuko, mifuko 5 kwa kila kikasha cha ndani, na vikasha 10 vya ndani kwa kila kikasha cha nje.

7.2 Maelezo ya Lebo

Lebo kwenye ufungaji ni pamoja na: CPN (Nambari ya Sehemu ya Mteja), P/N (Nambari ya Sehemu ya Mtengenezaji: 7344-15SUGC/S400-A5), QTY (Kiasi), CAT/HUE/REF (Msimbo wa Kugawa Katika Makundi), na LOT No. (Nambari ya Kundi ya Ufuatiliaji).

8. Vidokezo vya Matumizi na Mambo ya Kuzingatia katika Ubunifu

8.1 Usimamizi wa Joto

Hili ni jambo muhimu la ubunifu. Mkondo lazima upunguzwe kwa kiwango kinachofaa kwa joto la juu la mazingira. Wabunifu lazima watazame mkondo wa kupunguza kiwango (unaodokezwa na grafu ya Mkondo wa Mbele dhidi ya Joto la Mazingira) ili kuhakikisha joto la kiunganishi linabaki ndani ya mipaka salama, na kudumisha maisha ya LED na kudumisha utoaji wa mwanga.

8.2 Kuendesha kwa Mkondo

Kiendeshi cha mkondo thabiti kinapendekezwa kuliko chanzo cha volti thabiti chenye kipingamizi mfululizo kwa uthabiti bora na ufanisi. Kiendeshi kinapaswa kuundwa kwa VF ya kawaida ya 3.3V na haipaswi kuzidi mkondo wa juu kabisa unaoendelea wa 25 mA.

8.3 Ubunifu wa Optiki

Pembe ya kutazama ya digrii 30 inapaswa kuzingatiwa wakati wa kubuni lenzi au viongozi vya mwanga. Kwa mwangaza mpana zaidi, optiki ya sekondari inaweza kuhitajika.

9. Ulinganisho wa Kiufundi na Tofauti

Ikilinganishwa na LED za kawaida za kiashiria, tofauti kuu ya kifaa hiki ni ukali wake wa juu sana wa mwangaza (5000-8000 mcd), na kumfanya ifae kwa matumizi yanayohitaji kuonekana kwa urahisi au kama chanzo cha mwanga cha kompakt. Uzingatiaji wake wa viwango vya bila halojeni na REACH pia ni faida kubwa kwa miundo yenye ufahamu wa mazingira inayolenga masoko ya kimataifa.

10. Maswali Yanayoulizwa Mara Kwa Mara (Kulingana na Vigezo vya Kiufundi)

Q: Ni mkondo gani wa uendeshaji unaopendekezwa?

A: Sifa za umeme-na-optiki hujaribiwa kwa 20mA, ambayo ndiyo hatua ya kawaida ya uendeshaji inayopendekezwa. Inatoa ukali maalum wa mwangaza huku ukibaki vizuri ndani ya upeo wa 25mA.

Q: Je, naweza kuendesha LED hii kwa usambazaji wa 5V?

A: Si moja kwa moja. Kwa VF ya kawaida ya 3.3V, kipingamizi cha mfululizo cha kuzuia mkondo ni lazima wakati wa kutumia usambazaji wa 5V ili kupunguza volti ya ziada na kuweka mkondo sahihi. Thamani ya kipingamizi lazima ihesabiwe kulingana na Sheria ya Ohm (R = (Vsupply - VF) / IF).

Q: Joto linathiri vipi mwangaza?

A: Kama inavyoonyeshwa kwenye mikondo ya utendaji, ukali wa mwangaza hupungua kadiri joto la mazingira linavyopanda. Kupoza joto sahihi au kupunguza kiwango cha mkondo ni muhimu kwa mazingira ya joto la juu.

Q: "S400" kwenye nambari ya sehemu inamaanisha nini?

A> Ingawa haijafafanuliwa wazi hapa, katika mazoea ya kawaida ya tasnia, viambishi kama hivyo mara nyingi huashiria mchanganyiko maalum wa kugawa katika makundi (k.m., kwa ukali na urefu wa wimbi) au uainishaji wa mkanda/reel. Maana halisi inapaswa kuthibitishwa na katalogi maalum ya bidhaa.

11. Mfano wa Matumizi ya Vitendo

Hali: Taa ya Nyuma ya Kiashiria cha Hali kwenye Kipanga Mtandao.Mbunifu anahitaji LED ya kijani mkubwa na ya kuaminika kuonyesha "nguvu imewashwa" au "shughuli ya mtandao." Wanachagua LED hii kwa ukali wake wa juu. Wanabunia alama za mguu za PCB zinazolingana na vipimo vya kifurushi cha 7344. Saketi rahisi ya kiendeshi inayotumia reli ya 3.3V na kipingamizi mfululizo inahesabiwa kutoa 18mA (kidogo ya uhakika). Wakati wa usanikishaji, wanafuata wasifu wa kuuza kwa wimbi. Bidhaa ya mwisho hutoa kiashiria cha kijani wazi na mkubwa kinachoonekana hata katika vyumba vyenye mwanga mzuri.

12. Utangulizi wa Kanuni ya Teknolojia

LED hii inategemea teknolojia ya semikondukta ya InGaN (Indiamu Galiamu Nitraidi). Wakati volti ya mbele inapotumiwa kwenye kiunganishi cha p-n, elektroni na mashimo huchanganyika tena, na kutolea nishati kwa njia ya fotoni. Muundo maalum wa aloi ya InGaN huamua nishati ya pengo la bendi, ambayo kwa upande huamua urefu wa wimbi la mwanga unaotolewa—katika kesi hii, kijani. Hariri ya epoksi isiyo na rangi hufanya kazi kama kifuniko cha kulinda na lenzi ya msingi, na kuunda boriti ya utoaji wa mwanga.

13. Mienendo ya Tasnia

Mwelekeo katika LED za kiashiria na taa za nyuma unaendelea kuelekea ufanisi wa juu zaidi (utoaji zaidi wa mwanga kwa kila watt), uboreshaji wa uthabiti wa rangi kupitia kugawa katika makundi madhubuti, na uboreshaji wa uaminifu chini ya hali ngumu. Pia kuna msukumo mkubwa wa kufuata kamili kanuni zinazobadilika za mazingira kama RoHS na REACH. Kupunguzwa kwa ukubwa bado ni mwelekeo muhimu, ingawa kwa matumizi ya nguvu ya juu au mwangaza mkubwa, vifurushi lazima vilinganishe ukubwa na uwezo wa kutawanya joto kwa ufanisi.
