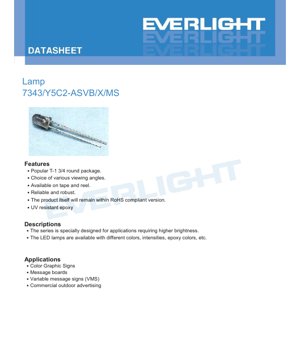

Karatasi ya Maelezo ya Taa ya LED 7343/Y5C2-ASVB/X/MS - Kifurushi cha T-1 3/4 - 2.2V - 50mA - Njano Mkali - Hati ya Kiufundi ya Kiswahili

1. Muhtasari wa Bidhaa

Hati hii inaelezea kwa kina vipimo vya taa ya LED yenye mwangaza mkali iliyoundwa kwa matumizi yanayohitaji utoaji bora wa mwanga. Kifaa kinatumia teknolojia ya chipi ya AlGaInP kutoa mwanga mkali wa njano. Kimewekwa katika kifurushi maarufu cha duara cha T-1 3/4, kikitoa usawa wa utendaji na umbo la kawaida kwa urahisi wa kuunganishwa katika miundo iliyopo.

1.1 Faida za Msingi na Soko Lengwa

Faida kuu za mfululizo huu wa LED ni pamoja na ukubwa wake wa mwangaza, ujenzi thabiti na imara, na upatikanaji katika pembe mbalimbali za kutazama. Epoxy ni sugu kwa mionzi ya UV, ikiboresha utendaji wa muda mrefu katika mazingira ya nje. Bidhaa hii inatii kanuni zinazohusiana na mazingira. Inasambazwa kwenye mkanda na reel kwa michakato ya usanikishaji otomatiki. Matumizi yake makuu yanahusika katika alama za kuonekana kwa urahisi, ikiwa ni pamoja na alama za rangi, ubao wa ujumbe, alama zinazobadilika (VMS), na matangazo ya nje ya kibiashara, ambapo uwazi na mwangaza ni muhimu zaidi.

2. Uchambuzi wa Kina wa Vigezo vya Kiufundi

Uchambuzi kamili wa mipaka ya uendeshaji na utendaji wa kifaa chini ya hali ya kawaida.

2.1 Vipimo Vya Juu Kabisa

Vipimo hivi vinaelezea mipaka ya mkazo ambayo inaweza kusababisha uharibifu wa kudumu kwa kifaa. Uendeshaji chini ya au kwenye mipaka hii hauhakikishiwi. Vigezo muhimu vinajumuisha voltage ya juu kabisa ya nyuma (V_R) ya 5V, mkondo wa mbele unaoendelea (I_F) wa 50mA, na mkondo wa kilele wa mbele (I_FP) wa 160mA chini ya hali ya mipigo (mzunguko wa kazi 1/10 @1kHz). Nguvu ya juu kabisa inayotolewa (P_d) ni 115mW. Kifaa kimewekwa kiwango cha anuwai ya joto la uendeshaji (T_opr) ya -40°C hadi +85°C na anuwai ya joto la kuhifadhi (T_stg) ya -40°C hadi +100°C. Kina kinga dhidi ya Utoaji Umeme wa Tuli (ESD) iliyowekwa kiwango cha 2000V (Mfano wa Mwili wa Mwanadamu). Joto la juu kabisa la kuuza ni 260°C kwa sekunde 5.

2.2 Sifa za Umeme na Mwanga

Sifa hizi hupimwa kwa mkondo wa mbele wa 20mA na joto la mazingira la 25°C, zinawakilisha hali za kawaida za uendeshaji. Ukubwa wa mwangaza (I_v) una thamani ya kawaida ya 9000 mcd, na kiwango cha chini cha 5650 mcd na cha juu cha 14250 mcd, ikionyesha kifaa chenye mwangaza mkali. Pembe ya kutazama (2θ_1/2) kwa kawaida ni digrii 23, ikitoa boriti iliyolengwa. Urefu wa wimbi la kilele (λ_p) ni 591 nm, na urefu wa wimbi kuu (λ_d) kwa kawaida ni 589 nm, ikifafanua rangi ya njano mkali. Upana wa wigo wa mwanga (Δλ) ni 15 nm. Voltage ya mbele (V_F) kwa kawaida ni 2.2V, na anuwai kutoka 1.8V hadi 2.6V. Mkondo wa nyuma (I_R) ni kiwango cha juu cha 10 µA kwa upendeleo wa nyuma wa 5V.

3. Maelezo ya Mfumo wa Kugawa Katika Makundi

Vifaa hivi hupangwa katika makundi kulingana na vigezo muhimu vya utendaji ili kuhakikisha uthabiti ndani ya kundi la uzalishaji na kuruhusu ulinganifu sahihi wa muundo.

3.1 Kugawa Katika Makundi Kulingana na Ukubwa wa Mwangaza

Ukubwa wa mwangaza umegawanywa katika makundi manne: S (5650-7150 mcd), T (7150-9000 mcd), U (9000-11250 mcd), na V (11250-14250 mcd). Toleransi ya ukubwa wa mwangaza ni ±10%. Wabunifu lazima wazingatie anuwai hii wakati wa kuhesabu mikondo inayohitajika ya kuendesha au idadi ya LED kwa kiwango cha mwangaza lengwa.

3.2 Kugawa Katika Makundi Kulingana na Urefu wa Wimbi Kuu

Urefu wa wimbi kuu, unaohusiana na rangi inayoonekana, umegawanywa katika makundi mawili: Kundi 1 (586-590 nm) na Kundi 2 (590-594 nm). Toleransi ni ±1 nm. Udhibiti mkali huu ni muhimu sana kwa matumizi ambapo uthabiti wa rangi kati ya LED nyingi ni muhimu, kama vile kwenye maonyesho ya rangi kamili au alama.

3.3 Kugawa Katika Makundi Kulingana na Voltage ya Mbele

Voltage ya mbele imegawanywa katika makundi manne: 1 (1.8-2.0V), 2 (2.0-2.2V), 3 (2.2-2.4V), na 4 (2.4-2.6V), na toleransi ya ±0.1V. Ujuzi wa kundi la voltage ni muhimu sana kwa kubuni saketi zenye ufanisi za kudhibiti mkondo, hasa wakati wa kuendesha LED nyingi mfululizo, ili kuhakikisha usambazaji sawa wa mkondo na kuzuia kupanda kwa joto.

4. Uchambuzi wa Mviringo wa Utendaji

Data ya michoro inatoa ufahamu wa tabia ya kifaa chini ya hali mbalimbali.

4.1 Usambazaji wa Wigo na Uelekezaji

Mviringo wa Ukubwa wa Jamaa dhidi ya Urefu wa Wimbi unaonyesha kilele cha nyembamba cha utoaji kinachozingatia karibu 591 nm, kukithibitisha utoaji wa njano wa rangi moja. Mviringo wa Uelekezaji unaonyesha muundo wa mionzi ya anga, na pembe ya kutazama ya digrii 23 inalingana na pointi za nusu ya ukubwa. Muundo huu ni muhimu kwa muundo wa optiki ili kufikia muundo unaohitajika wa mwanga.

4.2 Uhusiano wa Mkondo-Voltage (I-V)

Mviringo wa Mkondo wa Mbele dhidi ya Voltage ya Mbele sio laini, kama ilivyo kawaida kwa diode. Inaonyesha ongezeko la kasi la mkondo baada ya kizingiti cha voltage ya mbele kuzidi. Mviringo huu ni muhimu sana kwa kuchagua saketi sahihi ya kuendesha (mkondo wa mara kwa mara dhidi ya voltage ya mara kwa mara).

4.3 Utegemezi wa Joto

Mviringo wa Ukubwa wa Jamma dhidi ya Joto la Mazingira unaonyesha mgawo hasi wa joto wa utoaji wa mwangaza; ukubwa hupungua kadiri joto la mazingira linavyopanda. Kinyume chake, mviringo wa Mkondo wa Mbele dhidi ya Joto la Mazingira (kwa voltage ya mara kwa mara) unaonyesha kuwa mkondo huongezeka kwa joto, jambo ambalo linaweza kusababisha kupanda kwa joto ikiwa haitasimamiwa vizuri na kiendeshi cha mkondo wa mara kwa mara. Mviringo hizi zinaonyesha umuhimu wa usimamizi wa joto katika muundo wa mfumo.

5. Taarifa ya Mitambo na Ufungaji

5.1 Vipimo vya Kifurushi

Kifaa hiki kinatii vipimo vya kawaida vya kifurushi cha duara cha LED cha T-1 3/4. Vipimo muhimu vinajumuisha umbali wa waya, kipenyo cha mwili, na urefu wa jumla. Kumbuka inabainisha kuwa mwinuko wa juu kabisa wa chini ya flange ni 1.5mm. Vipimo vyote viko kwenye milimita na toleransi ya kawaida ya 0.25mm isipokuwa imebainishwa vinginevyo. Data sahihi ya vipimo ni muhimu kwa muundo wa alama za PCB na kuhakikisha kutoshea kwa usahihi ndani ya vyumba vya mitambo.

5.2 Utambulisho wa Upeo na Usakinishaji

Kathodi kwa kawaida huonyeshwa na sehemu ya gorofa kwenye lenzi ya LED au waya mfupi. Karatasi ya maelezo inasisitiza kuwa wakati wa usakinishaji, mashimo ya PCB lazima yalingane hasa na waya za LED ili kuepuka kusababisha mkazo wa mitambo, ambao unaweza kuharibu epoxy na utendaji wa LED.

6. Miongozo ya Kuuza na Usanikishaji

6.1 Tahadhari za Kuunda Waya

Ikiwa waya zinahitaji kupindika, lazima zifanyike kwenye hatua angalau 3mm kutoka msingi wa balbu ya epoxy ili kuzuia mkazo kwenye die ya ndani na vifungo vya waya. Kuunda waya lazima kufanyike kabla ya kuuza na kwenye joto la kawaida. Kukata waya kwenye joto la juu kunaweza kusababisha kushindwa.

6.2 Vigezo vya Kuuza

Kwa kuuza kwa mkono, joto la ncha ya chuma halipaswi kuzidi 300°C (kwa chuma cha juu kabisa cha 30W), na muda wa kuuza unapaswa kuwa sekunde 3 au chini. Kwa kuuza kwa kuzamisha, joto la juu kabisa la bafu linalopendekezwa ni 260°C kwa sekunde 5 za juu kabisa, na joto la awali hadi 100°C kwa sekunde 60 za juu kabisa. Katika visa vyote, kiungo cha solder lazima kiwe angalau 3mm kutoka kwa balbu ya epoxy. Grafu ya muundo wa kuuza inapendekeza mzunguko unaodhibitiwa wa kupanda, kuchovya, kuyeyuka tena, na kupoa ili kupunguza mshtuko wa joto. Kuuza kwa kuzamisha au kwa mkono haipaswi kufanywa zaidi ya mara moja. Mkazo haupaswi kutumiwa kwenye waya wakati LED iko kwenye joto la juu.

6.3 Hali za Kuhifadhi

LED zinapaswa kuhifadhiwa kwenye joto la 30°C au chini na unyevu wa jamaa wa 70% au chini. Maisha yaliyopendekezwa ya kuhifadhi baada ya usafirishaji ni miezi 3. Kwa kuhifadhi kwa muda mrefu (hadi mwaka mmoja), zinapaswa kuhifadhiwa kwenye chombo kilichofungwa na angahewa ya nitrojeni na nyenzo zinazovuta unyevu. Mabadiliko ya haraka ya joto katika mazingira yenye unyevu mwingi yanapaswa kuepukwa ili kuzuia umande.

7. Taarifa ya Ufungaji na Kuagiza

7.1 Uainishaji wa Ufungaji

LED zimefungwa kwenye mifuko isiyo na umeme tuli ili kulinda dhidi ya ESD. Mifuko hii huwekwa kwenye makasha ya ndani, ambayo kisha hufungwa kwenye makasha ya nje. Kiasi cha ufungaji kinaweza kubadilika: angalau vipande 200 hadi kiwango cha juu cha 500 kwa kila mfuko, mifuko 5 kwa kila kasha la ndani, na makasha 10 ya ndani kwa kila kasha la nje.

7.2 Maelezo ya Lebo

Lebo ya ufungaji inajumuisha misimbo kadhaa: CPN (Nambari ya Bidhaa ya Mteja), P/N (Nambari ya Bidhaa), QTY (Kiasi cha Ufungaji), CAT (Viwango vya Ukubwa wa Mwangaza na Voltage ya Mbele), HUE (Kiwango cha Urefu wa Wimbi Kuu), REF (Kumbukumbu), na LOT No (Nambari ya Kundi kwa ufuatiliaji).

7.3 Kanuni ya Kuhesabu Nambari ya Mfano

Nambari ya sehemu 7343/Y5C2-ASVB/X/MS inafuata muundo maalum. "7343" labda inaashiria mfululizo au aina ya kifurushi. "Y5" inaonyesha rangi (Njano) na kundi la ukubwa wa mwangaza. "C2" inaweza kurejelea pembe ya kutazama au sifa zingine za optiki. Sehemu ya "ASVB" inaweza kubainisha teknolojia ya chipi au sifa zingine. "X" ni nafasi ya chaguo maalum (kama uwepo wa kizuizi), na "MS" inaweza kuashiria mtindo wa ufungaji (k.m., mkanda na reel).

8. Mapendekezo ya Matumizi

8.1 Mazingira ya Kawaida ya Matumizi

LED hii inafaa kabisa kwa matumizi yenye mwanga mkali wa mazingira au umbali mrefu wa kutazama kwa sababu ya ukubwa wake mkali wa mwangaza. Matumizi makuu ni pamoja na alama zinazobadilika za rangi kamili au rangi moja kwenye barabara kuu, matangazo ya bango, maonyesho ya habari ya ndani/nje, na paneli za kiashiria cha hali ambapo ishara ya njano tofauti inahitajika.

8.2 Mambo ya Kuzingatia katika Ubunifu

Uchaguzi wa Kiendeshi:Daima tumia kiendeshi cha mkondo wa mara kwa mara ili kuhakikisha utoaji thabiti wa mwanga na kuzuia kupanda kwa joto, kwa sababu voltage ya mbele ina mgawo hasi wa joto. Kiendeshi kinapaswa kuwekwa kiwango kwa mkondo wa juu kabisa wa mbele (50mA unaoendelea).
Usimamizi wa Joto:Licha ya nguvu ndogo inayotolewa (115mW ya juu kabisa), muundo sahihi wa PCB na eneo la kutosha la shaba la kupoza joto unapendekezwa, hasa wakati wa kufanya kazi kwenye joto la juu la mazingira au kwenye mwisho wa juu wa anuwai ya mkondo, ili kudumisha ukubwa wa mwangaza na uimara.
Ubunifu wa Optiki:Pembe ya kutazama ya digrii 23 hutoa boriti iliyolengwa kiasi. Kwa mwanga mpana zaidi, optiki za sekondari (lenzi au vifaa vya kusambaza) vinaweza kuhitajika. Epoxy isiyoathiriwa na UV inaruhusu matumizi ya nje ya kuaminika bila kugeuka njano kwa lenzi.

9. Ulinganisho wa Kiufundi na Tofauti

Ikilinganishwa na LED za kawaida za njano, kifaa hiki kinatofautiana kwa ukubwa wake mkali sana wa mwangaza (hadi 14250 mcd @ 20mA), ambao umepatikana kupitia teknolojia ya chipi ya hali ya juu ya AlGaInP na muundo bora wa kifurushi. Upatikanaji wa kugawa katika makundi madogo kwa ukubwa, urefu wa wimbi, na voltage huruhusu uthabiti bora wa rangi na mwangaza katika matumizi ya safu ikilinganishwa na bidhaa zisizogawanywa au zilizogawanywa kwa njia isiyo kali. Kifurushi cha T-1 3/4 kinatoa umbo la kuthibitika na la kuaminika la mitambo lenye sifa nzuri za kupoza joto ikilinganishwa na vifurushi vidogo vya usakinishaji wa uso, na kufanya kiwe imara kwa mazingira magumu.

10. Maswali Yanayoulizwa Mara Kwa Mara (Kulingana na Vigezo vya Kiufundi)

Q: Je, naweza kuendesha LED hii kwa usambazaji wa 3.3V na upinzani?
A: Ndiyo, lakini hesabu sahihi inahitajika. Kwa V_Fya kawaida ya 2.2V, upinzani wa mfululizo utapunguza 1.1V. Ili kufikia 20mA, thamani ya upinzani itakuwa R = V/I = 1.1V / 0.02A = 55Ω. Hata hivyo, lazima uzingatie kundi la voltage (1.8V hadi 2.6V). Kwa LED ya 2.6V, upinzani hupunguza 0.7V tu, na kusababisha mkondo wa 0.7V / 55Ω ≈ 12.7mA, na hivyo kupunguza mwangaza. Kiendeshi cha mkondo wa mara kwa mara ni cha kuaminika zaidi.

Q: Ni tofauti gani kati ya urefu wa wimbi la kilele na urefu wa wimbi kuu?
A: Urefu wa wimbi la kilele (λ_p) ni urefu wa wimbi ambapo wigo wa utoaji una ukubwa wake wa juu kabisa (591 nm hapa). Urefu wa wimbi kuu (λ_d) ni urefu wa wimbi mmoja wa mwanga wa rangi moja unaolingana na rangi inayoonekana ya LED (kwa kawaida 589 nm hapa). Urefu wa wimbi kuu unahusika zaidi kwa uainishaji wa rangi.

Q: Pembe ya kutazama inaathiri vipi muundo wangu?
A: Pembe ya kutazama ya digrii 23 (upana kamili kwenye nusu ya ukubwa) inamaanisha kuwa mwanga umelengwa ndani ya koni nyembamba. Kwa alama inayokusudiwa kutazamwa kutoka pembe pana, unaweza kuhitaji kuweka LED karibu pamoja au kutumia kifaa cha kusambaza ili kuunda muonekano sawa zaidi. Kwa matumizi ya kurusha kwa umbali mrefu, boriti hii iliyolengwa ina faida.

11. Kesi ya Ubunifu wa Vitendo na Matumizi

Kesi: Kubuni Taa ya Onyo Inayoonekana Kwa Urahisi.
Mbunifu anahitaji taa ya njano inayowaka kwa gari la ujenzi. Wanachagua LED hii kwa ukubwa wake mkali wa mwangaza na kifurushi kikubwa. Wanabuni PCB na upinzani wa kudhibiti mkondo wa 55Ω kwa kila LED, ikitumia nguvu kutoka kwa mfumo wa 12V wa gari. Ili kufikia mwangaza unaohitajika katika makundi yote ya voltage, wanatumia saketi ya PWM kuendesha LED kwa mkondo wa wastani wa 20mA. LED imesakinishwa kwenye kioo cha kuakisi ili kuongeza usawa wa boriti ya digrii 23 kwa kuonekana kwa urahisi kwa umbali mrefu. Epoxy isiyoathiriwa na UV inahakikisha lenzi haliharibiki chini ya mionzi ya jua kwa muda mrefu. Miongozo ya kuhifadhi na kuuza hufuatwa wakati wa usanikishaji ili kuhakikisha uaminifu katika mazingira magumu ya gari yenye mabadiliko makubwa ya joto.

12. Utangulizi wa Kanuni ya Uendeshaji

LED hii ni chanzo cha mwanga cha semiconductor kinachotegemea chipi ya AlGaInP (Alumini Galiamu Indiamu Fosfidi). Wakati voltage ya mbele inayozidi kizingiti cha diode inatumiwa, elektroni na mashimo hujumuishwa tena katika eneo lenye shughuli la semiconductor, na kutolewa nishati kwa njia ya fotoni. Muundo maalum wa aloi ya AlGaInP huamua nishati ya pengo la bendi, ambayo inalingana moja kwa moja na urefu wa wimbi (rangi) ya mwanga unaotolewa—katika kesi hii, njano (~589 nm). Mwangaza mkali hupatikana kupitia ufanisi wa ndani wa quantum na utoaji bora wa mwanga kutoka kwa chipi na kifurushi. Lenzi ya epoxy inatumika kulinda chipi, kuunda boriti (pembe ya kutazama ya digrii 23), na kuboresha utoaji wa mwanga.

13. Mienendo ya Teknolojia

Mwelekeo katika teknolojia ya LED kwa alama na matumizi ya mwangaza mkali unaendelea kuelekea ufanisi zaidi (lumeni zaidi kwa kila watt), kuboresha uthabiti wa rangi kupitia kugawa katika makundi madogo, na kuimarisha uaminifu. Ingawa kifaa hiki kinatumia kifurushi cha kupenya kinachothibitika, tasnia kwa ujumla inaelekea kwenye vifurushi vya kifaa cha usakinishaji wa uso (SMD) kwa usanikishaji otomatiki na msongamano wa juu. Hata hivyo, vifurushi vya kupenya kama vile T-1 3/4 bado vinahusika kwa matumizi yanayohitaji utendaji bora wa joto, uimara wa mitambo, au urahisi wa kubadilishwa shambani. Maendeleo katika vifaa vya semiconductor vilivyobadilishwa na fosforasi na rangi moja kwa moja yanaweza kutoa njia mbadala kwa rangi maalum zenye ufanisi wa juu zaidi au sifa tofauti za wigo katika siku zijazo.
