Karatasi ya Data ya LED ya Amber ya PLCC-2 - Amber Iliyobadilishwa na Fosforasi - Pembe ya Kuona ya 120° - 3.0V @ 20mA - Daraja la Magari

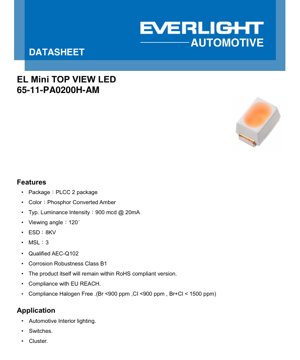

1. Muhtasari wa Bidhaa

Hati hii inaelezea kwa kina vipimo vya LED ya hali ya juu, ya kukanyagwa kwenye uso katika kifurushi cha PLCC-2. Kifaa hiki kinatoa mwanga wa Amber Iliyobadilishwa na Fosforasi (PCA), ukitoa ukubwa wa kawaida wa mwanga wa milikandela 900 (mcd) unapotumwa na mkondo wa mbele wa miliampea 20 (mA). Lengo kuu la muundo wake ni matumizi ya ndani ya magari, ambapo utendakazi thabiti, uimara wa muda mrefu, na kufuata viwango vikali vya tasnia ni muhimu sana.

LED hii ina pembe pana ya kuona ya digrii 120, ikifanya iweze kutumika kwa matumizi yanayohitaji mwangaza sawa katika eneo pana, kama vile taa ya nyuma ya vitufe na vikundi vya ala. Imeidhinishwa kufuata kiwango cha AEC-Q102 kwa semiconductor za optoelektronsi tofauti katika matumizi ya magari, ikihakikisha inakidhi mahitaji makali ya ubora na uimara kwa matumizi katika magari. Zaidi ya hayo, bidhaa hii inafuata maagizo ya kimazingira ikiwemo RoHS, REACH, na vipimo visivyo na halojeni, ikilingana na viwango vya kisasa vya utengenezaji na ikolojia.

2. Uchambuzi wa kina wa Vigezo vya Kiufundi

2.1 Tabia za Kipimo cha Mwanga na Umeme

Vigezo muhimu vya uendeshaji vimefafanuliwa chini ya hali ya kawaida ya mkondo wa mbele wa 20mA (I_F) na halijoto ya mazingira ya 25°C. Voltage ya mbele (V_F) kwa kawaida hupima volti 3.0, na safu maalum kutoka 2.5V (kiwango cha chini) hadi 3.5V (kiwango cha juu). Kigezo hiki ni muhimu sana kwa kubuni mzunguko wa kuendesha na kuhakikisha usambazaji thabiti wa nguvu.

Pato kuu la kipimo cha mwanga ni ukubwa wa mwanga (I_V), na thamani ya kawaida ya 900 mcd. Viwango vya chini na vya juu kwa sehemu hii maalum ni 560 mcd na 1400 mcd, mtawalia. Ni muhimu kuzingatia uvumilivu wa kipimo cha mtiririko wa mwanga ni ±8%. Kuratibu kuu za rangi (CIE x, y) zimebainishwa kuwa (0.56, 0.42) na uvumilivu mkali wa ±0.005, ikihakikisha pato la rangi ya amber thabiti katika vikundi vyote vya uzalishaji.

2.2 Viwango vya Juu Kabisa na Usimamizi wa Joto

Kuendesha kifaa hiki zaidi ya viwango hivi kunaweza kusababisha uharibifu wa kudumu. Mkondo wa juu kabisa unaoendelea wa mbele ni 30 mA, na utoaji wa juu wa nguvu ni 75 mW. Kwa misukumu mifupi (t ≤ 10 µs, mzunguko wa kazi D=0.005), kifaa kinaweza kustahimili mkondo wa mshtuko (I_FM) hadi 250 mA. Halijoto ya kiungo (T_J) haipaswi kuzidi 125°C, na safu ya halijoto ya uendeshaji (T_opr) ni -40°C hadi +110°C.

Usimamizi wa joto ni muhimu sana kwa utendakazi na uimara wa LED. Karatasi ya data inabainisha thamani mbili za upinzani wa joto: upinzani halisi wa joto (R_{th JS real}) wa 160 K/W (kiwango cha juu) na upinzani wa joto wa umeme (R_{th JS el}) wa 120 K/W (kiwango cha juu). Thamani hizi zinawakilisha kizuizi cha joto kutoka kwenye kiungo cha semiconductor hadi kwenye sehemu ya kuuza, na kiongozi katika kubuni ya kizuizi cha joto. Mkunjo wa kupunguza mkondo wa mbele unaonyesha wazi kwamba mkondo wa juu unaoruhusiwa unaoendelea lazima upunguzwe kadiri halijoto ya pedi ya kuuza inavyoongezeka, ikishuka hadi 27 mA kwenye 110°C.

3. Maelezo ya Mfumo wa Kugawa Katika Makundi

Ili kudhibiti tofauti za uzalishaji, LED zimegawanywa katika makundi kulingana na vigezo muhimu. Kuelewa mfumo huu ni muhimu kwa uthabiti wa muundo.

3.1 Kugawa Katika Makundi Kulingana na Ukubwa wa Mwanga

Ukubwa wa mwanga umegawanywa katika makundi kwa kutumia mfumo wa msimbo wa herufi na nambari unaotoka L1 (11.2-14 mcd) hadi GA (18000-22400 mcd). Kwa nambari hii maalum ya sehemu (65-11-PA0200H-AM), makundi yanayowezekana ya pato yameangaziwa na yamo ndani ya safu za V1 (710-900 mcd) na V2 (900-1120 mcd), na thamani ya kawaida ya 900 mcd ikiwa kwenye mpaka.

3.2 Kugawa Katika Makundi Kulingana na Rangi na Voltage ya Mbele

Rangi ya Amber Iliyobadilishwa na Fosforasi imefafanuliwa ndani ya maeneo maalum kwenye mchoro wa rangi wa CIE. Muundo wa makundi uliotolewa unaonyesha kuratibu za misimbo kama 8285, 8588, na 8891, ambazo hufafanua nafasi ya rangi inayoruhusiwa kwa mwanga wa amber. Voltage ya mbele pia imegawanywa katika makundi na misimbo kama 2527 (2.50-2.75V), 2730 (2.75-3.00V), na 3032 (3.00-3.25V), ikipimwa kwa I_F=20mA. Thamani ya kawaida ya 3.0V iko ndani ya kundi la 2730.

4. Uchambuzi wa Mkunjo wa Utendakazi

Karatasi ya data inajumuisha grafu kadhaa zinazoonyesha uhusiano kati ya vigezo vya umeme, joto, na mwanga.

4.1 Uhusiano wa Umeme na Mwanga

Grafu yaMkondo wa Mbele dhidi ya Voltage ya Mbeleinaonyesha tabia ya kawaida ya diode ya kielelezo. Mkunjo waUkubwa wa Mwanga wa Jamaa dhidi ya Mkondo wa Mbeleni karibu sawa hadi kwenye sehemu ya kawaida ya 20mA, ikionyesha ufanisi thabiti ndani ya safu ya kawaida ya uendeshaji. Grafu yaMabadiliko ya Kuratibu za Rangi dhidi ya Mkondo wa Mbeleinaonyesha mabadiliko madogo sana ya rangi (Δx na Δy zote ni ndogo sana) na mkondo unaobadilika, ambayo ni vyema kwa pato la rangi thabiti.

4.2 Utegemezi wa Halijoto

Halijoto huathiri sana utendakazi wa LED. Mkunjo waVoltage ya Mbele ya Jamaa dhidi ya Halijoto ya Kiungounaonyesha mgawo hasi wa halijoto, na V_Fikipungua kwa mstari kadiri halijoto inavyoongezeka. Sifa hii wakati mwingine inaweza kutumika kwa kuhisi halijoto. Kinyume chake, mkunjo waUkubwa wa Mwanga wa Jamaa dhidi ya Halijoto ya Kiungounaonyesha kupungua kwa wazi kwa pato la mwanga kadiri halijoto inavyoongezeka, jambo linalojulikana kama kushuka kwa joto. Kwa hivyo, muundo bora wa joto ni muhimu ili kudumisha mwangaza. Grafu yaMabadiliko ya Kuratibu za Rangi dhidi ya Halijoto ya Kiungoinaonyesha mabadiliko makubwa zaidi ya rangi na halijoto ikilinganishwa na tofauti ya mkondo, ambayo lazima izingatiwe katika matumizi ya rangi ya usahihi wa juu.

4.3 Mienendo ya Wimbi la Mwanga na Mienendo ya Mionzi

Grafu yaTabia za Wimbi la Mwangainaonyesha usambazaji wa nguvu ya wimbi la mwanga wa amber uliobadilishwa na fosforasi, kwa kawaida ukionyesha kilele kikubwa katika eneo la manjano-amber. Grafu yaTabia ya Kawaida ya Mchoro wa Mionziinaonyesha usambazaji wa nguvu wa anga, ikithibitisha pembe pana ya kuona ya 120° ambapo nguvu hushuka hadi nusu ya thamani yake ya kilele kwenye ±60° mbali na mhimili.

5. Taarifa ya Mitambo, Usanikishaji, na Ufungaji

5.1 Vipimo vya Kimwili na Ubaguzi wa Miguu

Kijenzi hiki kimewekwa ndani ya kifurushi cha kawaida cha PLCC-2 (Plastic Leaded Chip Carrier) cha kukanyagwa kwenye uso. Mchoro wa mitambo hutoa vipimo sahihi vya urefu wa mwili, upana, urefu, na umbali wa miguu. Kathodi kwa kawaida hutambuliwa na alama ya kuonekana kama notch au nukta kwenye kifurushi, au kona iliyopigwa pembe, ambayo imeonyeshwa wazi kwenye mchoro. Mwelekeo sahihi wakati wa usanikishaji ni muhimu sana.

5.2 Mwongozo wa Kuuza na Reflow

Muundo ulipendekezwa wa pedi ya kuuza (muundo wa ardhi) umetolewa ili kuhakikisha uundaji thabiti wa kiungo cha kuuza na utulivu sahihi wa mitambo. Kifaa hiki kimeidhinishwa kwa kuuza kwa reflow na halijoto ya kilele ya 260°C kwa upeo wa sekunde 30, kulingana na grafu ya wasifu ya kuuza kwa reflow iliyotolewa. Wasifu huu hufafanua maeneo muhimu: joto la awali, kuchovya, reflow (na wakati juu ya kioevu), na kupoa. Kufuata wasifu huu kunazuia uharibifu wa joto kwa kifurushi cha LED na die ya ndani.

5.3 Ufungaji na Usindikaji

LED hizi hutolewa kwenye mkanda na reel kwa ushirikiano na vifaa vya usanikishaji vya kuchukua-na-kuweka otomatiki. Taarifa ya ufungaji inaelezea vipimo vya reel, upana wa mkanda, umbali wa mifuko, na mwelekeo wa vijenzi kwenye mkanda. Kiwango cha Unyeti wa Unyevu (MSL) kimekadiriwa kuwa 3, ikimaanisha kifurushi kinaweza kufichuliwa kwa hali ya sakafu ya kiwanda (≤ 30°C / 60% RH) kwa hadi saa 168 kabla ya kuhitaji kuokwa. Usindikaji sahihi kulingana na viwango vya IPC/JEDEC unapendekezwa ili kuepuka uharibifu unaosababishwa na unyevu wakati wa reflow.

6. Vidokezo vya Matumizi na Mazingatio ya Ubuni

6.1 Matukio ya Msingi ya Matumizi

LED hii imebuniwa mahsusi kwaTaa za Ndani za Magari. Hii inajumuisha, lakini sio tu:

• Taa ya Nyuma ya Vitufe na Vidhibiti:Vichaguzi vya gia, vitufe vya dirisha, paneli za udhibiti wa hali ya hewa.
• Mwangaza wa Kikundi cha Alama:Taa ya nyuma ya alama na viashiria vya onyo.
• Mwangaza wa Jumla wa Mazingira:Taa za sakafu, mwangaza wa vikombe, na taa nyingine za kivuli za kabati.

6.2 Ubuni wa Mzunguko na Tahadhari

Kama ilivyo kwa LED zote, udhibiti wa mkondo ni lazima; kifaa hiki kinapaswa kuendeshwa na chanzo cha mkondo thabiti, sio chanzo cha voltage thabiti, ili kuhakikisha pato thabiti la mwanga na kuzuia kukimbia kwa joto. Upinzani wa kuzuia mkondo mfululizo ni njia rahisi zaidi wakati wa kutumia usambazaji wa voltage. Mzunguko wa kiendeshi lazima uheshimu viwango vya juu kabisa, ikiwa ni pamoja na kizuizi cha voltage ya nyuma (kifaa hakijabuniwa kwa uendeshaji wa nyuma).

Hatua za ulinzi dhidi ya Utoaji wa Umeme wa Tuli (ESD) zinapaswa kutekelezwa wakati wa usindikaji na usanikishaji, kwani kifaa kina unyeti wa ESD wa 8kV (Mfano wa Mwili wa Mwanadamu). Karatasi ya data pia inajumuishaTahadhari za MatumizinaVigezo vya Mtihani wa Sulfuri, ikionyesha njia za kushindwa zinazowezekana katika mazingira magumu yaliyo na gesi za kutu kama hidrojeni sulfidi, ambazo zinaweza kushambulia miguu iliyopakwa fedha. Hii inahusika hasa kwa matumizi ya magari ambapo mazingira kama haya yanaweza kukutana.

7. Ulinganisho wa Kiufundi na Mazingira ya Soko

Ikilinganishwa na LED zisizo za daraja la magari, tofauti kuu za kifaa hiki ni uthibitisho wake wa AEC-Q102, safu ya halijoto ya uendeshaji iliyopanuliwa (-40°C hadi +110°C), na majaribio ya uimara yaliyoboreshwa kwa mazingira ya magari. Teknolojia ya Amber Iliyobadilishwa na Fosforasi inatoa rangi thabiti zaidi na iliyojazwa ikilinganishwa na baadhi ya LED za chip za amber za jadi, na uvumilivu bora kwa mkondo wa kuendesha na tofauti za halijoto. Kifurushi cha PLCC-2 hutoa usawa mzuri kati ya ukubwa mdogo na utendakazi bora wa joto kuliko vifurushi vidogo kama 0402 au 0603, kwa sababu ya eneo lake kubwa la pedi ya joto.

8. Maswali Yanayoulizwa Mara kwa Mara (FAQ)

Q: Kuna tofauti gani kati ya upinzani halisi wa joto na upinzani wa joto wa umeme (R_{th JS})?

A: R_thya umeme inakokotolewa kutoka kwa kigezo cha umeme kinachohisi halijoto (voltage ya mbele), wakati R_thhalisi inaweza kupimwa na sensor ya kimwili. Thamani ya umeme mara nyingi ni ya chini; wabunifu wanapaswa kutumia thamani ya R_thhalisi ya kihafidhina zaidi (ya juu) ya 160 K/W kwa muundo wa joto wa hali mbaya zaidi.

Q: Je, naweza kuendesha LED hii kwa 30mA kuendelea?

A: Ingawa 30mA ndio kiwango cha juu kabisa, uendeshaji unaoendelea kwa mkondo huu haupendekezwi. Rejea mkunjo wa kupunguza mkondo wa mbele. Kwa halijoto ya juu ya pedi ya kuuza (mfano, 80°C), mkondo wa juu unaoruhusiwa unaoendelea ni chini sana kuliko 30mA. Buni kwa kawaida ya 20mA au chini ili kuhakikisha uimara na uimara.

Q: Je, naelewaje msimbo wa kundi la ukubwa wa mwanga kwa ajili ya kuagiza?

A> Nambari ya sehemu 65-11-PA0200H-AM inabainisha mchanganyiko maalum wa makundi. Ili kuomba kundi tofauti la ukubwa au rangi, ungehitaji kushauriana na taarifa ya kuagiza au kuwasiliana na msambazaji kwa misimbo maalum ya kiambishi awali inayolingana na makundi yanayotakikana ya V1, V2, au makundi mengine ndani ya familia ya bidhaa.

9. Kisa cha Utafiti wa Ubuni

Fikiria kubuni taa ya nyuma ya paneli ya kitufe cha kituo cha magari. Muundo unahitaji mwangaza sawa, wa mwangaza mdogo kwenye vitufe vingi. Kwa kutumia LED hii ya amber ya PLCC-2, pembe pana ya kuona ya 120° husaidia kusambaza mwanga sawasawa chini ya kifaa cha kusambaza mwanga. Mzunguko wa kiendesha cha mkondo thabiti umebuniwa kusambaza 18mA (chini kidogo kuliko 20mA ya kawaida) kwa kila LED, ikitoa ukingo wa usalama na kupunguza halijoto ya kiungo. Uchambuzi wa joto wa muundo wa PCB unahakikisha halijoto ya pedi ya kuuza inabaki chini ya 85°C katika hali mbaya zaidi ya halijoto ya kabati (70°C), na kudumisha LED ndani ya mipaka ya mkondo iliyopunguzwa. Uthibitisho wa AEC-Q102 hutoa ujasiri katika uwezo wa kijenzi kustahimili mtikisiko wa magari na mzunguko wa halijoto.

10. Kanuni ya Teknolojia na Mienendo

Kanuni:Hii ni LED Iliyobadilishwa na Fosforasi. Kwa uwezekano inatumia die ya semiconductor ya bluu au karibu na UV. Sehemu ya mwanga wa msingi hunyonywa na safu ya fosforasi ya msingi wa seramiki au silikoni, ambayo hutoa mwanga tena kwenye urefu wa wimbi mrefu zaidi. Mchanganyiko wa mwanga wa msingi uliobaki na mwanga uliobadilishwa na fosforasi husababisha rangi ya amber inayoonekana. Njia hii mara nyingi hutoa uthabiti bora wa rangi na utulivu kuliko kutumia nyenzo ya semiconductor ya amber inayotoa mwanga moja kwa moja.

Mienendo:Soko la taa za magari linaendelea kudai uimara wa juu zaidi, ufanisi mkubwa zaidi (lumeni kwa watt), na kupunguzwa kwa ukubwa. Kuna mwelekeo wa kuunganishwa kwa viwango vya juu, kama vile LED zilizo na viendeshi vilivyojengwa ndani au IC za udhibiti. Zaidi ya hayo, msukumo wa mifumo ya hali ya juu ya usaidizi wa dereva (ADAS) na magari yanayojiendesha yenyewe unaongeza matumizi ya LED kwa matumizi ya kuhisi ya ndani (mfano, ufuatiliaji wa dereva), ambayo inaweza kusababisha mahitaji ya pato maalum la wimbi la mwanga au uwezo wa kurekebisha. Kufuata mazingira (RoHS, REACH, visivyo na halojeni) bado ni mwelekeo mkali na usioweza kubadilishwa katika tasnia yote.
