Karatasi ya Data ya LED ya SMD 19-217/Y5C-AP1Q2/3T - Njano Mkali - 2.0x1.25x0.8mm - 2.0V - 25mA - Hati ya Kiufundi ya Kiswahili

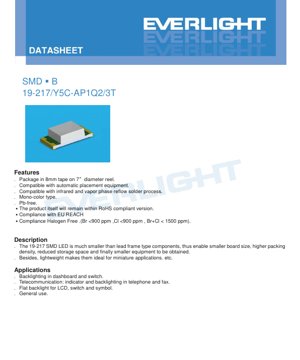

1. Muhtasari wa Bidhaa

19-217/Y5C-AP1Q2/3T ni kifaa cha LED cha kusakinishwa kwenye uso (SMD) kilichoundwa kwa ajili ya mkusanyiko wa elektroniki wenye msongamano mkubwa. Kijenzi hiki hutumia teknolojia ya semikondukta ya AlGaInP (Aluminiumi Galiamu Indiamu Fosfidi) kutoa mwanga mkali wa njano. Ukubwa wake mdogo unawezesha kupunguzwa kwa kiasi kikubwa cha ukubwa wa bodi ya mzunguko wa kuchapishwa (PCB) na vipimo vya jumla vya vifaa, na kufanya iwe bora kwa matumizi yenye nafasi ndogo.

1.1 Faida Kuu

• Kufanya kuwa Mdogo:Kifurushi cha SMD ni kidogo sana ikilinganishwa na LED za zamani zenye muundo wa risasi, na kuwezesha msongamano mkubwa wa vijenzi kwenye PCB.
• Uzito Mwepesi:Uzito uliopunguzwa ni faida kwa vifaa vya elektroniki vinavyobebeka na vidogo.
• Ustahimilivu:Imeundwa kustahimili vifaa vya kawaida vya kuchukua na kuweka kiotomatiki, na kuwezesha mchakato wa utengenezaji.
• Kufuata Viwango vya Mazingira:Bidhaa hii haina risasi (Pb), inafuata viwango vya RoHS, EU REACH, na haina halojeni (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm).
• Kuuza:Inafaa kwa michakato yote ya kuuza kwa kutumia mionzi ya infrared na awamu ya mvuke.

1.2 Matumizi Lengwa

LED hii inafaa kwa aina mbalimbali za kazi za kiashiria na mwanga wa nyuma, zikiwemo:

• Mwanga wa nyuma wa dashibodi na swichi katika udhibiti wa magari na viwanda.
• Viashiria vya hali na mwanga wa nyuma wa kibodi katika vifaa vya mawasiliano (simu, mashine za faksi).
• Mwanga wa nyuma wa gorofa kwa maonyesho ya kioevu (LCD), swichi, na alama.
• Matumizi ya jumla ya kiashiria katika elektroniki za watumiaji na viwanda.

2. Uchambuzi wa kina wa Vigezo vya Kiufundi

2.1 Vipimo Vya Juu Kabisa

Vipimo hivi hufafanua mipaka ambayo kuzidi kunaweza kusababisha uharibifu wa kudumu kwa kifaa. Uendeshaji chini ya hali hizi hauhakikishiwi.

• Voltage ya Kinyume (V_R):5 V. Kuzidi voltage hii kwa upendeleo wa kinyume kunaweza kusababisha kuvunjika kwa makutano.
• Mkondo wa Mbele unaoendelea (I_F):25 mA. Mkondo wa juu wa DC kwa uendeshaji wa muda mrefu unaotegemewa.
• Mkondo wa Kilele wa Mbele (I_FP):60 mA (Mzunguko wa Kazi 1/10 @ 1 kHz). Kwa uendeshaji wa msukumo tu.
• Mtawanyiko wa Nguvu (P_d):60 mW. Nguvu ya juu ambayo kifurushi kinaweza kutawanya kwa Ta=25\u00b0C.
• Utoaji wa Umeme tuli (ESD):Mfano wa Mwili wa Mwanadamu (HBM) 2000 V. Inaonyesha usikivu wa wastani wa ESD; taratibu sahihi za kushughulikia zinahitajika.
• Joto la Uendeshaji (T_opr):-40 hadi +85 \u00b0C. Safu ya joto ya mazingira kwa uendeshaji wa kawaida.
• Joto la Hifadhi (T_stg):-40 hadi +90 \u00b0C.
• Joto la Kuuza:Reflow: Kilele cha 260\u00b0C kwa sekunde 10 kiwango cha juu. Kuuza kwa mkono: 350\u00b0C kwa sekunde 3 kiwango cha juu kwa kila terminali.

2.2 Sifa za Umeme na Mwanga

Imepimwa kwa mkondo wa mbele (I_F) wa 20 mA na joto la mazingira (T_a) la 25\u00b0C, isipokuwa imebainishwa vinginevyo. Hizi ni vigezo muhimu vya utendaji.

• Ukali wa Mwanga (I_v):45.0 hadi 112.0 mcd (millicandela). Mwangaza unaoonwa wa LED. Safu mpana inadhibitiwa kupitia kugawa kwa makundi (tazama Sehemu ya 3).
• Pembe ya Kuona (2\u03b8_1/2):Digrii 120 (kawaida). Pembe hii pana ya kuona inafanya LED ifae kwa matumizi yanayohitaji kuonekana kwa upana.
• Urefu wa Wimbi la Kilele (\u03bb_p):591 nm (kawaida). Urefu wa wimbi ambapo usambazaji wa nguvu ya wigo uko kiwango cha juu.
• Urefu wa Wimbi Kuu (\u03bb_d):585.5 hadi 594.5 nm. Urefu huu wa wimbi unahusiana zaidi na rangi inayoonekana (njano mkali).
• Upana wa Wigo (\u0394\u03bb):15 nm (kawaida). Upana wa wigo unaotolewa kwa nusu ya ukali wa juu (FWHM).
• Voltage ya Mbele (V_F):1.70 hadi 2.40 V (kwa I_F=20mA). Kupungua kwa voltage kwenye LED inapoendeshwa. Kizuizi cha mkondo ni lazima.
• Mkondo wa Kinyume (I_R):10 \u03bcA kiwango cha juu (kwa V_R=5V). Mkondo mdogo wa uvujaji wakati wa upendeleo wa kinyume. Kifaa hakikusudiwa kwa uendeshaji wa kinyume.

3. Maelezo ya Mfumo wa Kugawa kwa Makundi

Ili kuhakikisha uthabiti katika mwangaza na rangi kwa uzalishaji, LED zinasagwa katika makundi. Nambari ya sehemu 19-217/Y5C-AP1Q2/3T inaonyesha uteuzi maalum wa makundi.

3.1 Kugawa kwa Makundi kwa Ukali wa Mwanga

Makundi yanafafanuliwa na thamani za chini na za juu za ukali wa mwanga zilizopimwa kwa I_F=20mA. Toleo ni \u00b111%.

• P1:45.0 \u2013 57.0 mcd
• P2:57.0 \u2013 72.0 mcd
• Q1:72.0 \u2013 90.0 mcd
• Q2:90.0 \u2013 112.0 mcd (Kikundi hiki kimebainishwa kwenye nambari ya sehemu)

3.2 Kugawa kwa Makundi kwa Urefu wa Wimbi Kuu

Makundi huhakikisha uthabiti wa rangi. Toleo ni \u00b11 nm.

• D3:585.5 \u2013 588.5 nm
• D4:588.5 \u2013 591.5 nm
• D5:591.5 \u2013 594.5 nm

4. Uchambuzi wa Mviringo wa Utendaji

Ingawa grafu maalum hazijaelezewa kwa kina katika maandishi yaliyotolewa, mikunjo ya kawaida ya umeme na mwanga kwa LED kama hii ingejumuisha:

• Mkunjo wa I-V (Mkondo-Voltage):Inaonyesha uhusiano wa kielelezo kati ya voltage ya mbele na mkondo. Voltage ya goti ni karibu 1.8-2.0V kwa LED za njano za AlGaInP.
• Ukali wa Mwanga dhidi ya Mkondo wa Mbele:Ukali kwa kawaida huongezeka kwa mstari na mkondo hadi mahali fulani, baada ya hapo ufanisi unaweza kupungua kwa sababu ya joto.
• Ukali wa Mwanga dhidi ya Joto la Mazingira:Pato kwa ujumla hupungua kadiri joto linavyoongezeka. Kipengele cha kupunguza mzigo ni muhimu kwa matumizi ya joto la juu.
• Usambazaji wa Wigo:Mkunjo wa umbo la kengele unaozingatia urefu wa wimbi la kilele (591 nm) na FWHM ya kawaida ya 15 nm.

5. Taarifa ya Mitambo na Kifurushi

5.1 Vipimo vya Kifurushi

LED imewekwa kwenye kifurushi cha kawaida cha SMD. Vipimo muhimu (toleo \u00b10.1 mm isipokuwa imebainishwa) vinajumuisha:

• Ukubwa wa kifurushi unaofaa kwa uwekaji wenye msongamano mkubwa.
• Mwili wa hariri wazi kwa uchimbaji bora wa mwanga.
• Terminali za anodi na katodi zimeainishwa wazi kwa mpangilio sahihi wa PCB.

5.2 Utambulisho wa Ubaguzi

Ubaguzi sahihi ni muhimu. Kifurushi kinajumuisha alama (kama vile mwanya, nukta, au kona iliyokatwa) kutambua terminali ya katodi. Muundo wa ukubwa wa PCB lazima uonyeshe mwelekeo huu.

6. Miongozo ya Kuuza na Kusanyiko

6.1 Profaili ya Kuuza kwa Reflow (Bila Risasi)

Mchakato muhimu kwa usakinishaji unaotegemewa:

• Kupasha joto Kabla:150\u2013200\u00b0C kwa sekunde 60\u2013120 ili kupunguza mshtuko wa joto.
• Muda Juu ya Kiowevu (TAL):>217\u00b0C kwa sekunde 60\u2013150.
• Joto la Kilele:260\u00b0C kiwango cha juu, kushikiliwa kwa sekunde 10 kiwango cha juu.
• Kiwango cha Kupasha Joto:Kiwango cha juu cha 6\u00b0C/kwa sekunde hadi 255\u00b0C.
• Kiwango cha Kupoa:Kiwango cha juu cha 3\u00b0C/kwa sekunde.
• Kikomo cha Reflow:Usakinishaji haupaswi kupitia kuuza kwa reflow zaidi ya mara mbili.

6.2 Kuuza kwa Mkono

Ikiwa ni lazima, tumia chuma cha kuuza chenye joto la ncha <350\u00b0C, kutumika kwa <3 sekunde kwa kila terminali. Tumia chuma cha nguvu ndogo (<25W) na ruhusu muda wa kupoa wa >2 sekunde kati ya terminali. Epuka mkazo wa mitambo kwenye kifurushi wakati wa kuuza.

6.3 Hifadhi na Usikivu wa Unyevu

Bidhaa imepakiwa kwenye mfuko unaostahimili unyevu na dawa ya kukausha.

• Kabla ya Matumizi:Usifungue mfuko wa kinga ya unyevu hadi uwe tayari kwa usakinishaji.
• Baada ya Kufungua:Tumia ndani ya masaa 168 (siku 7). Hifadhi sehemu zisizotumika kwa \u226430\u00b0C na \u226460% RH.
• Kupasha tena:Ikiwa muda wa mfiduo umezidi au dawa ya kukausha imejaa, pasha joto kwa 60 \u00b1 5\u00b0C kwa masaa 24 kabla ya matumizi.

7. Ufungaji na Taarifa ya Kuagiza

7.1 Ufungaji wa Kawaida

LED hutolewa kwenye mkanda wa 8mm kwenye reeli yenye kipenyo cha inchi 7, zinazostahimili vifaa vya kiotomatiki. Kila reeli ina vipande 3000.

7.2 Maelezo ya Lebo

Lebo za reeli zina taarifa muhimu za kufuatilia na matumizi sahihi:

• P/N:Nambari ya Bidhaa (mfano, 19-217/Y5C-AP1Q2/3T).
• CAT:Cheo cha Ukali wa Mwanga (mfano, Q2).
• HUE:Kuratibu za Rangi & Cheo cha Urefu wa Wimbi Kuu.
• REF:Cheo cha Voltage ya Mbele.
• LOT No:Nambari ya kundi la utengenezaji kwa ajili ya kufuatilia ubora.

8. Mazingatio ya Ubunifu wa Matumizi

8.1 Kizuizi cha Mkondo ni Lazima

LED ni vifaa vinavyotumia mkondo. Kizuizi cha mfululizo lazima kitumike kila wakati ili kuzuia mkondo wa mbele kwa thamani inayotaka (mfano, 20 mA). Thamani ya kizuizi huhesabiwa kwa kutumia Sheria ya Ohm: R = (V_usambazaji- V_F) / I_F. Bila kizuizi hiki, ongezeko dogo la voltage ya usambazaji linaweza kusababisha ongezeko kubwa, la kuangamiza la mkondo.

8.2 Usimamizi wa Joto

Ingawa mtawanyiko wa nguvu ni mdogo, kudumisha joto la makutano ndani ya mipaka ni muhimu kwa umri mrefu na pato la mwanga thabiti. Hakikisha eneo la kutosha la shaba la PCB au njia za joto ikiwa unafanya kazi kwa joto la juu la mazingira au karibu na mkondo wa juu.

8.3 Ubunifu wa Mwanga

Pembe ya kuona ya digrii 120 hutoa utoaji wa upana. Kwa matumizi yanayohitaji mwanga uliolenga, optiki ya sekondari (lenzi, viongozi vya mwanga) inaweza kuwa muhimu. Hariri ya maji wazi hupunguza unyonyaji wa mwanga ndani ya kifurushi.

9. Ulinganisho wa Kiufundi na Tofauti

Ikilinganishwa na LED za zamani za kupitia shimo au vifurushi vingine vya SMD:

• Faida ya Ukubwa:Kifurushi cha 19-217 kinatoa ukubwa mdogo sana, na kuwezesha miundo midogo zaidi kuliko LED kubwa za SMD (mfano, 3528, 5050) au sehemu za kupitia shimo.
• Teknolojia ya Nyenzo:Matumizi ya nyenzo ya semikondukta ya AlGaInP hutoa ufanisi wa juu na usafi bora wa rangi katika wigo wa njano/machungwa/nyekundu ikilinganishwa na teknolojia za zamani.
• Ustahimilivu wa Mchakato:Ustahimilivu wake kamili na laini za kawaida za usakinishaji wa SMT hutoa faida kubwa ya gharama na kutegemewa ya utengenezaji ikilinganishwa na kuingizwa kwa mkono kwa vijenzi vya kupitia shimo.

10. Maswali Yanayoulizwa Mara kwa Mara (FAQ)

10.1 Je, thamani gani ya kizuizi ninapaswa kutumia kwa usambazaji wa 5V?

Kutumia V_Fya kawaida ya 2.0V na I_Flengo la 20 mA: R = (5V - 2.0V) / 0.020A = 150 \u03a9. Kizuizi cha kawaida cha 150 \u03a9 kingekuwa kifaa. Daima hesabu kulingana na V_Fya juu kutoka kwenye karatasi ya data ili kuhakikisha mkondo hauzidi mipaka chini ya hali mbaya zaidi.

10.2 Je, naweza kuendesha LED hii bila kizuizi cha mkondo ikiwa nitatumia chanzo cha mkondo thabiti?

Ndio, kiongozi cha mkondo thabiti kilichowekwa kwa 20 mA ni mbadala bora ya kizuizi na hutoa utendaji thabiti zaidi juu ya mabadiliko ya voltage na joto. Kizuizi ni njia ya kawaida na ya gharama nafuu.

10.3 Kwa nini muda wa hifadhi baada ya kufungua mfuko umewekwa kikomo hadi siku 7?

Vifurushi vya SMD vinaweza kunyonya unyevu kutoka angahewa. Wakati wa kuuza kwa reflow, unyevu huu uliofungwa unaweza kuyeyuka kwa kasi, na kusababisha kutenganishwa kwa ndani au \"popcorning,\" ambayo huumiza kifaa. Maisha ya siku 7 baada ya kufungua ni tahadhari ya kawaida kwa vifaa vinavyohisi unyevu katika kiwango hiki cha usikivu.

10.4 \"Q2/3T\" kwenye nambari ya sehemu inamaanisha nini?

Hii ni msimbo wa kikundi. \"Q2\" inabainisha kikundi cha ukali wa mwanga (90-112 mcd). \"3T\" kwa uwezekano inarejelea kikundi maalum cha voltage ya mbele au uainishaji mwingine wa ndani. Wabunifu wanapaswa kubainisha nambari kamili ya sehemu ili kuhakikisha wanapokea vijenzi vilivyo na sifa za mwangaza na rangi zinazotaka.

11. Mifano ya Vitendo ya Ubunifu na Matumizi

11.1 Kundi la Mwangaza wa Dashibodi

Katika dashibodi ya gari, LED nyingi za 19-217 zinaweza kutumika kwa mwanga wa nyuma wa vigeuzi na alama za onyo. Ukubwa wao mdogo unawaruhusu kuwekwa moja kwa moja nyuma ya vifuniko vya alama kwenye PCB nyembamba. Pembe pana ya kuona huhakikisha alama zinawaka sawasawa kutoka nafasi mbalimbali za dereva. Ishara ya PWM (Modulation ya Upana wa Pulse) kutoka kwa moduli ya udhibiti wa mwili wa gari inaweza kutumika kupunguza mwangaza wa LED kwa ajili ya kuendesha gari usiku.

11.2 Kiashiria cha Hali cha Kifaa cha Watumiaji

Kwa mtengenezaji wa kahawa au ruta, LED moja ya 19-217 inaweza kutumika kama kiashiria cha \"nguvu imewashwa\" au \"shughuli ya mtandao.\" Ubunifu unajumuisha mzunguko rahisi: reli kuu ya 3.3V ya bodi kuu, kizuizi cha mkondo cha 68 \u03a9 (kwa ~20mA kwa V_Fya kawaida), na LED iliyowekwa karibu na bomba la mwanga ambalo huelekeza mwanga kwenye paneli ya mbele. Matumizi yake ya chini ya nguvu na kutegemewa hufanya iwe bora kwa matumizi kama haya ya kuwa juu kila wakati.

12. Kanuni ya Uendeshaji

LED ya 19-217 inafanya kazi kwa kanuni ya umeme-mwanga katika makutano ya p-n ya semikondukta. Wakati voltage ya mbele inayozidi uwezo wa ndani wa makutano inatumika, elektroni kutoka kwa safu ya n-ya AlGaInP huingizwa kwenye makutano hadi kwenye safu ya p, na mashimo huingizwa kwa mwelekeo kinyume. Vibeba malipo hivi hujumuika tena katika eneo lenye shughuli karibu na makutano. Katika nyenzo za AlGaInP, mjumuisho huu hutoa nishati haswa kwa njia ya fotoni (mwanga) yenye urefu wa wimbi unaolingana na pengo la nishati la nyenzo, ambalo limeundwa kutoa mwanga mkali wa njano (~591 nm). Hariri ya epoksi ya maji wazi inalinda chip ya semikondukta na hufanya kazi kama lenzi kuunda pato la mwanga.

13. Mienendo ya Teknolojia

Uundaji wa LED za SMD kama 19-217 hufuata mienendo pana ya tasnia:

• Ufanisi Ulioongezeka:Utafiti unaoendelea katika ukuaji wa epitaxial na ubunifu wa chip unaendelea kuboresha lumi kwa wati (ufanisi) wa LED za AlGaInP, na kupunguza matumizi ya nguvu kwa pato sawa la mwanga.
• Kufanya kuwa Mdogo:Msukumo wa vifaa vidogo zaidi husukuma ukubwa wa kifurushi kuwa mdogo zaidi (mfano, vifurushi vya metriki 0402, 0201), ingawa hizi zinaweza kubadilishana utendaji fulani wa optiki na usimamizi wa nguvu.
• Uthabiti wa Rangi Uliboreshwa:Maendeleo katika utengenezaji wa wafers na algoriti za kugawa kwa makundi huruhusu udhibiti mkali zaidi wa urefu wa wimbi kuu na ukali wa mwanga, na kuwapa wabunifu matokeo thabiti zaidi katika mabundi ya uzalishaji.
• Ujumuishaji:Mwelekeo wa kujumuisha chip nyingi za LED (RGB, au nyeupe nyingi) katika kifurushi kimoja, au kuchanganya LED na IC za kiongozi, ili kuunda vyanzo vya mwanga vyenye utendaji zaidi na rahisi kutumia.
