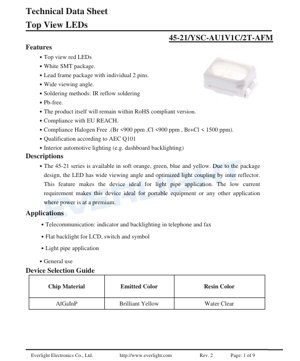

Kifuniko cha Hati ya PDF - LED ya Juu ya Kuona Mfululizo 45-21 Njano Mwangaza - 3.0x2.0x1.1mm - 2.25V Kawaida - 40mW - Karatasi ya Data ya Kiufundi ya Kiswahili
Tazama Hati ya PDF Pakua PDF Tafsiri PDF
Nyumbani » Nyaraka » LED ya Juu ya Kuona Mfululizo 45-21 Njano Mwangaza - 3.0x2.0x1.1mm - 2.25V Kawaida - 40mW - Karatasi ya Data ya Kiufundi ya Kiswahili

1. Muhtasari wa Bidhaa

Hati hii inaelezea kwa kina vipimo vya kijenzi cha LED cha uso-mount, kinachotazamwa kutoka juu. Kifaa hiki kina sifa ya mwanga wa njano mwangaza, unaopatikana kupitia chip ya AlGaInP iliyofunikwa kwa hariri ya epoksi isiyo na rangi. Faida kuu za muundo ni pamoja na pembe pana ya kuona na uunganishaji bora wa mwanga kupitia kioakisi cha ndani, na kukifanya kifaa hiki kiwe cha kufaa sana kwa matumizi ya bomba la mwanga. Hitaji lake la chini la mkondo pia linakifanya kiwe chaguo bora kwa matumizi yanayohitaji usimamizi wa nguvu kama vile vifaa vya kubebebebwa.

Bidhaa hii imebuniwa kwa kuzingatia uaminifu na kufuata viwango. Ina kifurushi cheupe cha SMT chenye fremu ya risasi ya pini 2. Inafuata viwango vya RoHS, EU REACH, na viwango visivyo na halojeni (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm). Zaidi ya hayo, imesajiliwa kulingana na kiwango cha AEC-Q101, na kukifanya kiwe kifaa kinachofaa kwa mazingira magumu kama vile mwanga wa ndani wa gari (mfano, mwanga wa nyuma wa dashibodi).

2. Uchunguzi wa Kina wa Vigezo vya Kiufundi

2.1 Viwango vya Juu Kabisa

Kifaa hiki hakipaswi kutumika zaidi ya mipaka hii ili kuzuia uharibifu wa kudumu.

2.2 Tabia za Umeme-Optiki (Ta=25°C)

Vigezo vya kawaida vya utendaji vilivyopimwa chini ya hali za kawaida.

Kumbuka: Mapungufu ni ±11% kwa uzito wa mwangaza, ±1nm kwa urefu wa wimbi kuu, na ±0.1V kwa voltage ya mbele.

3. Maelezo ya Mfumo wa Kugawa

Kifaa hiki hugawanywa katika makundi kulingana na vigezo muhimu vya utendaji ili kuhakikisha uthabiti katika muundo wa matumizi.

3.1 Kugawa kwa Uzito wa Mwangaza

3.2 Kugawa kwa Urefu wa Wimbi Kuu (Kundi A)

3.3 Kugawa kwa Voltage ya Mbele (Kundi C)

4. Uchambuzi wa Mviringo wa Utendaji

Mviringo wa kawaida wa tabia za umeme-optiki (uliorasmiwa kwenye karatasi ya data) unaonyesha uhusiano kati ya mkondo wa mbele na uzito wa mwangaza, voltage ya mbele, na athari ya joto la mazingira kwenye utendaji. Mviringo huu ni muhimu sana kwa wabunifu kutabiri tabia chini ya hali zisizo za kawaida, kama vile joto la juu la uendeshaji au mikondo tofauti ya kuendesha. Kuchambua michoro hii husaidia katika kuchagua vipinga vinavyofaa vya kuzuia mkondo na kuelewa mabadiliko ya uangavu yanayoweza kutokea katika anuwai ya uendeshaji wa kifaa.

5. Taarifa ya Mitambo na Kifurushi

5.1 Vipimo vya Muundo wa Kifurushi

Kifaa hiki kina ukubwa mdogo wa SMT. Vipimo muhimu (kwa mm, mapungufu ±0.1mm isipokuwa imebainishwa) ni takriban 3.0mm kwa urefu, 2.0mm kwa upana, na 1.1mm kwa urefu. Muundo ulipendekezwa wa pedi ya kuuza umetolewa ili kuhakikisha muunganisho sahihi wa mitambo na joto wakati wa usanikishaji.

5.2 Utambuzi wa Ubaguzi

Anodi (+) imewekwa alama wazi juu ya kifurushi. Mwelekeo sahihi wa ubaguzi ni muhimu sana wakati wa kuweka ili kuhakikisha uendeshaji sahihi wa sakiti.

6. Mwongozo wa Kuuza na Usanikishaji

6.1 Njia za Kuuza

Njia kuu iliyopendekezwa ya usanikishaji ni kuuza kwa reflow ya infrared (IR). Profaili maalum ya joto la reflow isiyo na risasi inapendekezwa, yenye joto la kilele la 260°C kwa upeo wa sekunde 10. Kuuza kwa reflow haipaswi kufanywa zaidi ya mara mbili. Kuuza kwa mkono kuruhusiwa lakini lazima kufanywa kwa uangalifu kwa joto la ncha chini ya 350°C kwa si zaidi ya sekunde 3 kwa kila terminal, kwa kutumia chuma cha kuuza chenye uwezo wa 25W au chini.

6.2 Tahadhari za Hifadhi na Ushughulikiaji

6.3 Vidokezo Muhimu vya Matumizi

7. Taarifa ya Ufungaji na Kuagiza

7.1 Vipimo vya Ufungaji

Vijenzi vinatolewa kwenye mkanda wa kubeba uliochongwa, ambao kisha umewindwa kwenye reeli. Reeli ya kawaida ina vipande 2000. Vipimo vya kina vya mifuko ya mkanda wa kubeba na reeli vinatolewa ili kuwezesha usanidi wa mashine ya kuchukua-na-kuweka otomatiki.

7.2 Maelezo ya Lebo

Lebo ya reeli ina misimbo kadhaa ya kufuatilia na vipimo:

8. Mapendekezo ya Matumizi

8.1 Mazingira ya Kawaida ya Matumizi

8.2 Mambo ya Kuzingatia katika Ubunifu

9. Ulinganisho wa Kiufundi na Tofauti

Ikilinganishwa na LED za kawaida, kifaa hiki kinatoa faida kadhaa muhimu kwa matumizi maalum. Pembe pana ya kuona ya digrii 120 ni bora kuliko LED nyingi za pembe nyembamba, ikitoa mwanga sawa zaidi katika matumizi ya paneli bila optiki ya sekondari. Usajili wa AEC-Q101 ni tofauti muhimu kwa soko la magari na soko zingine za uaminifu wa juu, ikionyesha majaribio makali ya mshtuko wa joto, ustahimilivu wa unyevu, na uthabiti wa muda mrefu. Mchanganyiko wa nyenzo za AlGaInP kwa rangi za njano/machungwa/nyekundu kwa kawaida hutoa ufanisi wa juu wa mwangaza na uthabiti bora wa joto kuliko teknolojia za zamani kama vile GaAsP. Kufuata viwango visivyo na halojeni na visivyo na risasi kuhakikisha kufuata kanuni za kisasa za mazingira.

10. Maswali Yanayoulizwa Mara Kwa Mara (Kulingana na Vigezo vya Kiufundi)

10.1 Thamani gani ya kipinga ninapaswa kutumia na usambazaji wa 5V?

Kutumia voltage ya kawaida ya mbele ya 2.25V na mkondo wa lengo la 20mA, hesabu ni: R = (VCC- VF) / IF= (5V - 2.25V) / 0.02A = 137.5 Ω. Kipinga cha kawaida cha 150 Ω kitasababisha mkondo mdogo kidogo, karibu 18.3mA, ambayo ni salama na ndani ya vipimo. Daima tumia VFya juu kabisa kutoka kwenye karatasi ya data (2.55V) kwa muundo wa hali mbaya zaidi ili kuhakikisha mkondo hauzidi kikomo kinachotaka.

10.2 Je, naweza kuendesha LED hii kwa ishara ya PWM kwa kupunguza mwangaza?

Ndio, urekebishaji wa upana wa pulse (PWM) ni njia bora ya kupunguza mwangaza wa LED. Hakikisha mkondo wa kilele katika kila pulse hauzidi kiwango cha juu kabisa cha 50mA (endelevu) au 100mA (pulse). Mzunguko unapaswa kuwa wa juu vya kutosha (kwa kawaida >100Hz) ili kuepuka kuwaka kwa mwanga unaoonekana.

10.3 Kwa nini utaratibu wa hifadhi na kuoka ni muhimu sana?

Vifurushi vya SMD vinaweza kunyonya unyevu kutoka angahewa. Wakati wa mchakato wa joto la juu wa kuuza reflow, unyevu huu uliokamatwa unaweza kupanuka haraka, na kusababisha kutenganishwa kwa ndani au \"popcorning,\" ambayo huvunja kifurushi na kuharibu kifaa. Mchakato wa kuoka huondoa kwa upole unyevu huu ulionyonywa kabla ya kijenzi kupitia reflow.

11. Uchunguzi wa Kesi ya Ubunifu wa Vitendo

Hali:Kubuni kundi la viashiria vya hali kwa paneli ya udhibiti wa viwanda. Viashiria vinahitaji kuonekana kutoka pembe pana, kuwa na uaminifu, na kuendeshwa moja kwa moja kutoka kwa pini za GPIO za microcontroller ya 3.3V.
Suluhisho:LED hii ni sawa kabisa. Pembe ya kuona ya digrii 120 inahakikisha kuonekana kutoka nafasi mbalimbali za waendeshaji. Uaminifu wa kiwango cha AEC-Q101 ni muhimu kwa mazingira ya viwanda. Kwa sakiti, kwa kutumia usambazaji wa 3.3V na kudhania VFya 2.25V kwa 20mA, kipinga cha mfululizo cha (3.3V - 2.25V)/0.02A = 52.5 Ω (tumia 56 Ω) kinahitajika. GPIO ya microcontroller inaweza kutoa/kupokea 20mA. Matumizi ya chini ya nguvu (40mW kwa kila LED) hupunguza uzalishaji wa joto kwenye paneli.

12. Utangulizi wa Kanuni ya Uendeshaji

Hii ni diode inayotoa mwanga ya semikondukta. Wakati voltage ya mbele inayozidi voltage yake ya tabia ya mbele (VF) inatumiwa kwenye anodi na katodi, elektroni na mashimo huingizwa kwenye eneo la kazi la chip ya semikondukta ya AlGaInP. Wachaji hawa wa umeme hujumuika tena, na kutolewa nishati kwa njia ya fotoni. Muundo maalum wa aloi ya AlGaInP huamua nishati ya pengo la bendi, ambayo hufafanua urefu wa wimbi (rangi) ya mwanga unaotolewa—katika kesi hii, njano mwangaza (~591 nm). Hariri ya epoksi isiyo na rangi hulinda chip na hufanya kazi kama lenzi, ikitengeneza pato la mwanga ili kufikia pembe maalum ya kuona ya digrii 120.

13. Mienendo ya Teknolojia

Mwelekeo wa jumla katika LED za kiashiria ni kuelekea ufanisi wa juu zaidi (pato zaidi la mwanga kwa watt), ukubwa mdogo wa kifurushi kwa bodi za msongamano wa juu, na kuongezeka kwa ushirikishaji wa huduma kama vile udhibiti wa mkondo wa ndani au diode za ulinzi. Pia kuna msukumo mkubwa wa kufuata viwango vya mazingira vya pana (zaidi ya RoHS kujumuisha vitu kama PFAS) na viwango vya juu vya uaminifu kwa matumizi ya magari na viwanda, kama inavyoonekana kwa usajili wa AEC-Q101 wa kijenzi hiki. Matumizi ya nyenzo za hali ya juu za semikondukta kama AlGaInP yanaendelea kutoa utendaji bora kwa rangi nyekundu, machungwa, na njano ikilinganishwa na LED nyeupe zilizochujwa au zilizobadilishwa na fosforasi.
