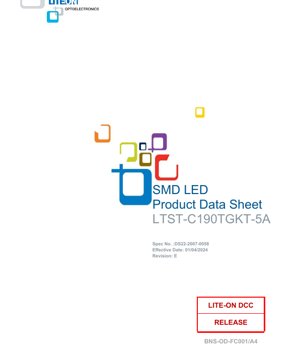

SMD LED LTST-C190TGKT-5A Karatasi ya Data - Ukubwa 1.6x0.8x0.6mm - Voltage 3.2V - Kijani - Hati ya Kiufundi ya Kiswahili

1. Muhtasari wa Bidhaa

Hati hii inaelezea kwa kina maelezo ya taa ya chip ya juu-utendaji inayofungwa kwenye uso. Kifaa hiki kina sifa ya kuwa nyembamba sana, na kukifanya kifae kwa matumizi yanayohitaji kiwango cha juu cha urefu. Ni diode inayotoa mwanga wa kijani inayotumia teknolojia ya semikondukta ya InGaN (Indiamu Galiamu Nitraidi), imefungwa kwenye kifurushi cha lenzi wazi kama maji. Bidhaa hii imeundwa kwa ushirikiano na michakato ya kisasa ya usanikishaji otomatiki, ikiwa ni pamoja na kufunga kwa joto kwa kutumia mionzi ya infrared, na inazingatia viwango vya mazingira kama bidhaa ya kijani inayofuata kanuni za RoHS.

Faida kuu za LED hii ni pamoja na umbo lake dogo sana, utoaji mkubwa wa nguvu ya mwanga, na ujenzi thabiti unaofaa kwa uzalishaji wa wingi. Soko lake kuu la lengo ni vifaa vya elektroniki vya watumiaji, taa za kiashiria, taa za nyuma za skrini ndogo, na matumizi yoyote yanayohitaji chanzo cha mwanga wa kijani cha kuaminika, mkali na chenye ukubwa mdogo.

2. Uchambuzi wa kina wa Vigezo vya Kiufundi

2.1 Viwango vya Juu Kabisa

Mipaka ya uendeshaji ya kifaa hiki imebainishwa chini ya joto la mazingira (Ta) la 25°C. Upeo wa mkondo wa mbele unaoendelea (DC) ni 20 mA. Kwa uendeshaji wa mfululizo wa mapigo, mkondo wa kilele wa mbele wa 100 mA unaruhusiwa chini ya mzunguko wa kazi mkali wa 1/10 na upana wa pigo wa 0.1 ms. Jumla ya nguvu inayotumika haipaswi kuzidi 76 mW. Sehemu hii inaweza kufanya kazi katika safu ya joto ya -20°C hadi +80°C na inaweza kuhifadhiwa katika mazingira kutoka -30°C hadi +100°C. Muhimu zaidi, inaweza kufungwa kwa joto kwa kutumia mionzi ya infrared kwa joto la kilele la 260°C kwa upeo wa sekunde 10.

2.2 Sifa za Umeme na Mwanga

Vipimo muhimu vya utendaji hupimwa kwa Ta=25°C na mkondo wa kawaida wa majaribio (IF) wa 5 mA. Nguvu ya mwanga (Iv) ina thamani ya kawaida ya 60.0 millicandelas (mcd), na thamani ya chini maalum ya 28.0 mcd. Hii inaonyesha utoaji mkali unaofaa kwa viashiria vinavyoona mchana. Kifaa kina pembe ya kuona pana sana (2θ1/2) ya digrii 130, ikitoa usambazaji wa mwanga mpana na sawasawa.

Kwa upande wa umeme, voltage ya mbele (VF) kwa kawaida hupima 3.20 volts, na safu inayobainishwa na mfumo wa kugawa kwa makundi. Mkondo wa nyuma (IR) umebainishwa kuwa upeo wa 10 μA wakati voltage ya nyuma (VR) ya 5V inatumika, ingawa kifaa hakikusudiwa kufanya kazi kwa upande wa nyuma. Kwa upande wa mwanga, urefu wa wimbi kuu (λd) kwa kawaida ni 525 nm, na kuuweka katika wigo wa kijani, na nusu-upana wa wigo (Δλ) wa 35 nm. Urefu wa wimbi la kilele la utoaji (λp) ni takriban 530 nm.

3. Maelezo ya Mfumo wa Kugawa kwa Makundi

Ili kuhakikisha uthabiti katika uzalishaji wa wingi, LED zinasagwa katika makundi ya utendaji. Hii inawaruhusu wabunifu kuchagua vipengele vinavyokidhi mahitaji maalum ya uvumilivu kwa matumizi yao.

3.1 Kugawa kwa Makundi kwa Voltage ya Mbele

Vipengele vinagawanywa kulingana na voltage yao ya mbele kwa 5mA. Nambari za makundi D6, D7, na D8 zinawakilisha safu za voltage ya 2.60-2.80V, 2.80-3.00V, na 3.00-3.20V mtawalia, kila moja ikiwa na uvumilivu wa ±0.1V.

3.2 Kugawa kwa Makundi kwa Nguvu ya Mwanga

LED zinasagwa kulingana na utoaji wao wa mwanga kwa 5mA. Nambari N, P, Q, na R zinahusiana na safu za nguvu ya 28.0-45.0 mcd, 45.0-71.0 mcd, 71.0-112.0 mcd, na 112.0-180.0 mcd, mtawalia. Uvumilivu wa ±15% unatumika kwa kila kundi.

3.3 Kugawa kwa Makundi kwa Urefu wa Wimbi Kuu

Rangi (urefu wa wimbi) inasagwa ili kudhibiti tofauti za rangi. Nambari za makundi AP, AQ, na AR zinashughulikia safu za wigo wa kijani za 520.0-525.0 nm, 525.0-530.0 nm, na 530.0-535.0 nm, na uvumilivu mkali wa ±1 nm kwa kila kundi.

4. Uchambuzi wa Mviringo wa Utendaji

Ingawa mviringo maalum wa picha unarejelewa katika karatasi ya data (mfano, Mchoro 1 kwa usambazaji wa wigo, Mchoro 5 kwa pembe ya kuona), data iliyotolewa inaruhusu uelewa wa uchambuzi. Uhusiano kati ya mkondo wa mbele na nguvu ya mwanga kwa ujumla ni sawa ndani ya safu ya uendeshaji. Voltage ya mbele inaonyesha mgawo hasi wa joto, maana yake hupungua kidogo kadiri joto la kiungo linavyoongezeka. Mviringo wa usambazaji wa wigo ungeonyesha kilele kimoja kilichozingatia karibu 530 nm na nusu-upana uliobainishwa wa 35 nm, na kuthibitisha utoaji wa rangi ya kijani safi.

5. Taarifa ya Mitambo na Kifurushi

LED hii ni kifurushi cha kawaida cha EIA chenye vipimo vya nyembamba sana. Sifa kuu ni urefu wake wa 0.80 mm tu. Michoro ya kina ya vipimo inabainisha urefu, upana, umbali wa waya, na jiometri ya jumla ili kuhakikisha muundo sahihi wa alama ya PCB. Kifurushi kinatumia nyenzo ya lenzi wazi kama maji. Upekee wa polarity unaonyeshwa na muundo wa kimwili wa kipengele, kwa kawaida kwa alama ya cathode. Vipimo vipendekezavyo vya pedi ya solder hutolewa ili kuhakikisha uundaji wa kiungo cha solder kinachoweza kuaminika na usawazishaji sahihi wakati wa kufunga kwa joto.

6. Miongozo ya Kufunga na Usanikishaji

6.1 Profaili ya Kufunga kwa Joto (Reflow)

Profaili ya kufunga kwa joto kwa kutumia mionzi ya infrared inapendekezwa kwa michakato ya solder isiyo na risasi (Pb-free). Profaili hii inategemea viwango vya JEDEC. Vigezo muhimu vinajumuisha hatua ya joto la awali kati ya 120-150°C, joto la kilele la juu la 260°C, na wakati juu ya kiwango cha kioevu (kwa kawaida 217°C kwa solder isiyo na risasi) usiozidi sekunde 10. Lengo la profaili hii ni kupunguza mkazo wa joto kwenye kifurushi cha LED wakati wa kuhakikisha kufunga kwa joto kwa solder kwa usahihi.

6.2 Kushughulikia na Kuhifadhi

Kifaa hiki kina nyeti kwa Utoaji wa Umeme wa Tuli (ESD). Kushughulikia kwa mikanda ya mkono iliyowekwa ardhini au glavu za kuzuia umeme tuli kunapendekezwa. Katika mfuko wake wa asili uliofungwa na kizuia unyevu na dawa ya kukausha, maisha ya rafu ni mwaka mmoja wakati wa kuhifadhiwa kwa ≤30°C na ≤90% RH. Mara tu mfuko unapofunguliwa, vipengele vinapaswa kuhifadhiwa kwa ≤30°C na ≤60% RH na kutumika ndani ya wiki moja. Kwa kuhifadhi zaidi ya wiki moja nje ya kifurushi cha asili, inahitajika kukausha kwa takriban 60°C kwa angalau saa 20 kabla ya kufunga ili kuondoa unyevu uliokamatiwa na kuzuia "popcorning" wakati wa kufunga kwa joto.

6.3 Kusafisha

Ikiwa kusafisha baada ya kufunga kunahitajika, vimumunyisho maalum tu vinapaswa kutumika. Kuzamisha LED kwenye pombe ya ethili au pombe ya isopropili kwa joto la kawaida kwa chini ya dakika moja kunakubalika. Kemikali zisizobainishwa zinaweza kuharibu epoksi ya kifurushi au lenzi.

7. Taarifa ya Kufunga na Kuagiza

Vipengele vinatolewa katika kifurushi cha mkanda na reel kinacholingana na vifaa vya otomatiki vya kuchukua na kuweka. Upana wa mkanda ni 8 mm, umefungwa kwenye reeli zenye kipenyo cha inchi 7. Reeli kamili kila moja ina vipande 4000. Kiasi cha chini cha agizo cha vipande 500 kinatumika kwa reeli za sehemu. Kifurushi kinazingatia maelezo ya ANSI/EIA 481-1-A-1994. Nambari ya sehemu LTST-C190TGKT-5A inafuata mfumo wa nambari wa ndani wa mtengenezaji, ambapo vipengele kwa uwezekano vinamaanisha mfululizo, rangi (TG kwa kijani), na nambari maalum za makundi za nguvu na urefu wa wimbi.

8. Mapendekezo ya Matumizi

8.1 Mazingira ya Kawaida ya Matumizi

LED hii ni bora kwa viashiria vya hali katika vifaa vinavyobebeka (simu, kompyuta kibao, vifaa vya kuvalia), taa za nyuma za skrini ndogo za LCD au kibodi, viashiria vya paneli katika udhibiti wa viwanda, na taa za mapambo katika bidhaa za watumiaji. Uembamba wake ni muhimu sana kwa miundo ya kisasa nyembamba.

8.2 Mambo ya Kuzingatia katika Ubunifu

Wabunifu wa mzunguko lazima wajiunge na kipingamizi cha kudhibiti mkondo mfululizo na LED. Thamani ya kipingamizi huhesabiwa kwa kutumia Sheria ya Ohm: R = (Vsupply - VF) / IF, ambapo VF ni voltage ya mbele kutoka kwa kundi lililochaguliwa na IF ni mkondo unaotaka wa kuendesha (usiozidi 20 mA DC). Kwa mwangaza sawa katika safu za LED nyingi, kuchagua LED kutoka kwa kundi moja la nguvu (mfano, zote kutoka kundi P) kunapendekezwa. Usimamizi wa joto kwenye PCB unapaswa kuhakikisha joto la uendeshaji karibu na LED halizidi 80°C ili kudumisha maisha marefu na utoaji thabiti wa mwanga.

9. Ulinganisho wa Kiufundi na Tofauti

Tofauti kuu ya LED hii ni urefu wake wa 0.8mm, ambao ni nyembamba kuliko LED nyingi za kawaida za chip (mfano, kifurushi cha 0603 au 0805 ambacho mara nyingi kina urefu >1.0mm). Ikilinganishwa na teknolojia ya zamani kama LED za AlGaInP, chip ya InGaN hutoa ufanisi zaidi na mwangaza zaidi, hasa katika wigo wa kijani/bluu. Pembe pana ya kuona ya digrii 130 hutoa mwanga zaidi wa pande zote ikilinganishwa na LED zenye pembe nyembamba za kuona, ambayo ni faida kwa matumizi ambapo nafasi ya kuona haijawekwa moja kwa moja kwenye mhimili.

10. Maswali Yanayoulizwa Mara kwa Mara (FAQs)

Q: Je, naweza kuendesha LED hii kwa 20mA kila wakati?

A: Ndio, 20mA ndio upeo wa mkondo wa mbele wa DC uliokadiriwa. Kwa maisha marefu bora, kuendesha kwa mkondo wa chini kama 10-15mA ni kawaida na bado hutoa mwangaza wa kutosha huku ukipunguza mkazo na joto.

Q: Kuna tofauti gani kati ya urefu wa wimbi kuu na urefu wa wimbi la kilele?

A: Urefu wa wimbi kuu (λd) unatokana na chati ya rangi ya CIE na unawakilisha rangi inayoonwa. Urefu wa wimbi la kilele (λp) ndio kilele halisi cha kimwili cha wigo unaotolewa. Mara nyingi hukaribiana lakini si sawa.

Q: Kwa nini kukausha kunahitajika ikiwa reel imefunguliwa kwa zaidi ya wiki moja?

A: Kifurushi cha plastiki kinaweza kukamata unyevu kutoka hewani. Wakati wa mchakato wa joto la juu wa kufunga kwa joto, unyevu huu unaweza kuyeyuka haraka, na kusababisha kujitenga ndani au kuvunjika ("popcorning"). Kukausha huondoa unyevu huu uliokamatiwa.

Q: Je, naweza kutumia chuma cha solder badala ya kufunga kwa joto?

A: Kufunga kwa mikono kwa chuma cha solder kunawezekana lakini hakupendekezwi kwa uzalishaji wa wingi. Ikiwa ni lazima, joto la ncha ya chuma halipaswi kuzidi 300°C, na wakati wa mgusano lazima uwe mdogo kwa sekunde 3 kwa tukio moja la kufunga.

11. Uchambuzi wa Kesi ya Matumizi ya Vitendo

Fikiria muundo wa saa ya mkono ya kisasa yenye LED nyingi za arifa. Kizuizi cha urefu ndani ya kifurushi cha saa ni kali, kwa 1.0mm. LED ya kawaida inaweza kuwa na urefu wa 1.2mm, na kusababisha matatizo ya kutoshea. LED hii yenye urefu wa 0.8mm inatoshea kikamilifu. Mbunifu anachagua makundi D7 kwa voltage (2.8-3.0V) na P kwa nguvu (45-71 mcd) ili kuhakikisha mwangaza thabiti na matumizi ya nguvu kutoka kwa usambazaji wa 3.3V wa saa. Pembe pana ya kuona ya digrii 130 inahakikisha taa ya arifa inaonekana hata wakati uso wa saa unatazamwa kutoka pembe. LED zimewekwa kwenye PCB, na usanikishaji hupitia mchakato wa kawaida wa kufunga kwa joto bila risasi kwa kutumia profaili iliyotolewa, na kusababisha viungo vya solder vinavyoweza kuaminika bila kuharibu vipengele.

12. Utangulizi wa Kanuni ya Teknolojia

LED hii inategemea nyenzo ya semikondukta ya InGaN (Indiamu Galiamu Nitraidi). Wakati voltage ya mbele inatumika kwenye kiungo cha p-n, elektroni na mashimo huingizwa kwenye eneo lenye shughuli. Hupatana tena, na kutolea nishati kwa njia ya fotoni (mwanga). Muundo maalum wa aloi ya InGaN huamua nishati ya pengo la bendi, ambayo kwa upande huamua urefu wa wimbi (rangi) ya mwanga unaotolewa. Kwa utoaji wa kijani, maudhui ya indiamu yanadhibitiwa kwa uangalifu. Lenzi ya epoksi wazi kama maji hufunga na kulinda chip ya semikondukta, na umbo lake limeundwa ili kuboresha utoaji wa mwanga na pembe ya kuona.

13. Mienendo na Maendeleo ya Sekta

Mwelekeo katika SMD LED unaendelea kuelekea upunguzaji wa ukubwa, ufanisi zaidi (utoaji zaidi wa mwanga kwa watt ya pembejeo ya umeme), na uboreshaji wa uthabiti wa rangi. Msukumo wa vifaa vya nyembamba, kama inavyoonekana katika bidhaa hii, unasukumwa na kutafuta kwa bidii vifaa vya elektroniki vya watumiaji vyembamba. Zaidi ya hayo, kuna ushirikiano unaoongezeka, na LED zinaunganishwa na viendeshi na IC za udhibiti katika kifurushi kimoja. Teknolojia ya msingi ya InGaN pia ni muhimu kwa maendeleo ya LED zenye nguvu kubwa kwa taa za jumla na micro-LED kwa skrini za kizazi kijacho, na kuonyesha msingi thabiti na unaobadilika wa kiteknolojia.
