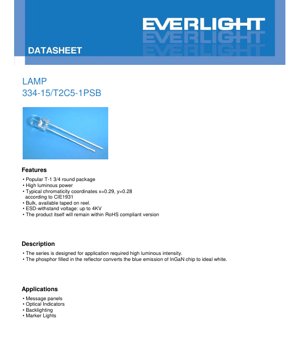

334-15/T2C5-1PSB LED Taa - Kifurushi T-1 3/4 - 2.8-3.6V - 20mA - Mwanga Mweupe - Waraka wa Kiufundi

1. Muhtasari wa Bidhaa

Waraka huu unaelezea kwa kina vipimo vya taa ya LED nyeupe yenye mwangaza mkubwa. Kifaa hiki kimeundwa kwa matumizi yanayohitaji pato kubwa la mwanga kutoka kwa kifurushi kidogo chenye kiwango cha tasnia. Faida yake kuu iko katika mchanganyiko wa chip ya kisasa ya semikondukta ya InGaN na mfumo wa ubadilishaji wa fosforasi kutoa mwanga mweupe, yote yakiwa kwenye umbo thabiti na linalokubalika sana.

2. Vipengele Muhimu na Maelezo

2.1 Vipengele

• Kifurushi cha duara chenye kiwango cha tasnia T-1 3/4 (takriban 5mm).
• Pato la nguvu ya mwanga ya juu.
• Viambatanisho vya kawaida vya rangi: x=0.29, y=0.28 (CIE 1931).
• Inapatikana kwa wingi au kwenye mkanda wa reel kwa usanikishaji wa otomatiki.
• Uvumilivu wa kutokwa umeme tuli (ESD): hadi 4KV (Mtindo wa Mwili wa Mwanadamu).
• Inatii kanuni zinazohusiana na mazingira.

2.2 Maelezo

Mfululizo wa LED umeundwa hasa kwa hali zinazohitaji nguvu kubwa ya mwanga. Mwanga mweupe hutolewa kupitia njia ya ubadilishaji wa fosforasi: mwanga wa bluu unaotolewa na chip ya indiamu-galliamu-nitride (InGaN) unachukuliwa na nyenzo za fosforasi zilizojazwa kwenye kikombe cha kioo, ambacho kisha hutoa wigo mpana zaidi wa mwanga, na kusababisha mwanga mweupe. Lenzi ya wazi kama maji husaidia kuongeza utoaji wa mwanga.

3. Viwango Vya Juu Kabisa

Viwango vifuatavyo vinaeleza mipaka ambayo kuzidi kunaweza kusababisha uharibifu wa kudumu kwa kifaa. Uendeshaji chini ya au kwenye hali hizi hauhakikishiwi.

4. Sifa za Umeme-na-Optiki

Vigezo hivi hupimwa kwenye joto la mazingira (T_a) la 25°C na yanawakilisha utendaji wa kawaida wa kifaa chini ya hali maalum za majaribio.

5. Maelezo ya Mfumo wa Kugawa kwenye Makundi

Ili kuhakikisha uthabiti katika matumizi, LED zinasagwa (kugawiwa kwenye makundi) kulingana na vigezo muhimu vya utendaji.

5.1 Makundi ya Nguvu ya Mwanga

LED zimegawanywa katika makundi yanayofafanua nguvu ya chini na ya juu ya mwanga iliyopimwa kwenye 20mA. Kipimo cha kukubalika ni ±10%.

5.2 Makundi ya Voltage ya Mbele

LED pia hugawiwa kwenye makundi kulingana na upungufu wa voltage ya mbele kwenye 20mA, na kutokuwa na uhakika wa kipimo cha ±0.1V.

5.3 Makundi ya Rangi (Viambatanisho vya Rangi)

Rangi ya mwanga mweupe imefafanuliwa ndani ya maeneo maalum kwenye mchoro wa viambatanisho vya rangi vya CIE 1931. Daraja za rangi zilizotolewa (A1, A0, B3, B4, B5, B6, C0) zinaelezea mipaka ya pembe nne kwa viambatanisho x na y, kuhakikisha mwanga mweupe unaotolewa uanguke ndani ya nafasi ya rangi iliyodhibitiwa. Kutokuwa na uhakika wa kipimo kwa viambatanisho ni ±0.01. Msimbo wa kikundi (k.m. \"1\") unaweza kuchanganya makundi kadhaa ya rangi yaliyo karibu kwa uteuzi mpana zaidi.

6. Uchambuzi wa Mkunjo wa Utendaji

Data ya michoro inatoa ufahamu wa tabia ya kifaa chini ya hali mbalimbali.

6.1 Nguvu ya Jamaa dhidi ya Urefu wa Wimbi

Mkunjo wa usambazaji wa nguvu ya wigo unaonyesha kilele kipana cha sifa ya LED nyeupe zilizobadilishwa na fosforasi, kwa kawaida katikati ya eneo la bluu (kutoka kwa chip) na utoaji mpana zaidi wa manjano-kijani kutoka kwa fosforasi.

6.2 Muundo wa Mwelekeo

Muundo wa mnururisho unaonyesha pembe ya kuona ya digrii 50 (upana kamili kwenye nusu ya kiwango cha juu), ukiwaonyesha usambazaji wa pembe ya nguvu ya mwanga.

6.3 Mkondo wa Mbele dhidi ya Voltage ya Mbele (Mkunjo wa I-V)

Mkunjo huu unaonyesha uhusiano wa kielelezo wa kawaida wa diode. Voltage ya mbele huongezeka kwa mkondo, na wabunifu lazima wahakikishe mzunguko wa kuendesha unatoa voltage ya kutosha, haswa kwa kuzingatia usambazaji wa makundi ya voltage.

6.4 Nguvu ya Jamaa dhidi ya Mkondo wa Mbele

Pato la mwanga huongezeka kwa mkondo wa mbele lakini sio kwa mstari. Kuendesha juu ya mkondo unaendelea unaopendekezwa (20mA kwa kawaida) kunaweza kutoa pato la juu la mwanga lakini litapunguza ufanisi na kwa uwezekano kuathiri uthabiti wa muda mrefu kutokana na joto la juu la kiunganishi.

6.5 Kiambatanisho cha Rangi dhidi ya Mkondo wa Mbele

Viambatanisho vya rangi (x, y) vinaweza kubadilika kidogo na mabadiliko ya mkondo wa kuendesha, ambayo ni jambo muhimu la kuzingatia kwa matumizi yanayohitaji mtazamo thabiti wa rangi katika viwango vya kupunguza mwanga.

6.6 Mkondo wa Mbele dhidi ya Joto la Mazingira

Mkunjo huu wa kupunguza nguvu ni muhimu sana kwa usimamizi wa joto. Unaonyesha mkondo wa juu unaoruhusiwa wa mbele jinsi joto la mazingira linavyopanda, kuzuia joto la kupita kiasi na kuhakikisha umri mrefu.

7. Habari ya Mitambo na Kifurushi

7.1 Vipimo vya Kifurushi

LED hutumia kifurushi cha kawaida cha T-1 3/4 chenye waya za radial. Vipimo muhimu vinajumuisha kipenyo cha mwili (takriban 5mm), nafasi ya waya (kipimo ambapo waya hutoka kifurushi), na urefu wa jumla. Mchoro wa kina wenye vipimo ni muhimu kwa muundo wa alama ya PCB, kuhakikisha umbo sahihi na mpangilio. Vidokezo vinaelezea ubonyezaji wa juu wa hariri chini ya flange wa 1.5mm na vipimo vya kawaida vya kukubalika.

7.2 Utambulisho wa Ubaguzi

Kathodi kwa kawaida hutambuliwa kwa doa laini kwenye ukingo wa lenzi ya LED au kwa waya fupi. Ubaguzi sahihi lazima uzingatiwe wakati wa usakinishaji.

8. Miongozo ya Kuuza na Usanikishaji

8.1 Kuunda Waya

• Pinda waya kwenye sehemu angalau 3mm kutoka msingi wa balbu ya epoksi.
• Fanya kuunda waya kabla ya kuuza.
• Epuka kusisitiza kifurushi wakati wa kuunda ili kuzuia uharibifu wa ndani au kuvunjika.
• Kata fremu za waya kwenye joto la kawaida.
• Hakikisha mashimo ya PCB yanalingana kikamilifu na waya za LED ili kuepuka msongo wa usakinishaji.

8.2 Hali ya Hifadhi

• Hifadhi kwenye ≤30°C na ≤70% Unyevu wa Jamaa baada ya kupokea.
• Uhai wa kawaida wa hifadhi ni miezi 3. Kwa hifadhi ya muda mrefu (hadi mwaka 1), tumia chombo kilichofungwa kwa nitrojeni na kikaushi.
• Epuka mabadiliko ya haraka ya joto katika mazingira yenye unyevu ili kuzuia umande.

8.3 Mapendekezo ya Kuuza

Shika umbali wa chini wa 3mm kutoka kwenye kiunganishi cha kuuza hadi balbu ya epoksi.

• Kuuza kwa Mkono:Joto la ncha ya chuma ≤300°C (30W kiwango cha juu), muda wa kuuza ≤3 sekunde.
• Kuuza kwa Wimbi/Kuzamisha:Joto la awali ≤100°C (≤60 sekunde), bafu ya kuuza ≤260°C kwa ≤5 sekunde.

Mkunjo unaopendekezwa wa joto la kuuza umetolewa ili kupunguza mshtuko wa joto.

9. Habari ya Ufungaji na Kuagiza

9.1 Uainishaji wa Ufungaji

LED zimefungwa kwenye mifuko ya kupinga umeme tuli ili kulinda dhidi ya ESD. Idadi za ufungaji zinaweza kubadilika: kwa kawaida vipande 200-500 kwa kila mfuko, mifuko 5 kwa kila karatasi ya ndani, na karatasi 10 za ndani kwa kila karatasi kuu (ya nje).

9.2 Maelezo ya Lebo

Lebo kwenye ufungaji zinajumuisha misimbo ya: Nambari ya Sehemu ya Mteja (CPN), Nambari ya Sehemu (P/N), Idadi (QTY), daraja zilizochanganywa za Nguvu ya Mwanga na Voltage ya Mbele (CAT), Daraja ya Rangi (HUE), Kumbukumbu (REF), na Nambari ya Kundi (LOT No).

9.3 Uteuzi wa Nambari ya Mfano

Nambari ya sehemu 334-15/T2C5-1PSB inafuata mfumo maalum wa usimbaji ambapo sehemu huenda zinaonyesha mfululizo, rangi (nyeupe), kikundi cha nguvu ya mwanga, kikundi cha voltage ya mbele, na sifa zingine kama mtindo wa ufungaji. Uvunjaji halisi unapaswa kuthibitishwa na msambazaji kwa kuagiza sahihi.

10. Mapendekezo ya Matumizi

10.1 Matumizi ya Kawaida

• Paneli za Ujumbe na Alama:Nguvu ya juu hufanya iwe sawa kwa maonyesho ya habari ya ndani na nje.
• Viashiria vya Optiki:Bora kwa viashiria vya hali kwenye vifaa ambavyo mwonekano wa juu unahitajika.
• Mwanga wa Nyuma:Inaweza kutumika kwa mwanga wa nyuma wa ukingo au wa moja kwa moja wa paneli ndogo, alama, au ishara.
• Taa za Alama:Zinafaa kwa taa za mapambo, alama za nafasi, au mwanga wa eneo la kiwango cha chini.

10.2 Mambo ya Kuzingatia katika Ubunifu

• Kupunguza Mkondo:Daima tumia kipingamkondo mfululizo au kiendeshi cha mkondo thabiti ili kupunguza mkondo wa mbele hadi kiwango kinachohitajika (kwa kawaida 20mA). Zingatia anuwai ya kikundi cha voltage ya mbele wakati wa kuhesabu thamani za kipingamkondo.
• Usimamizi wa Joto:Ingawa mtawanyiko wa nguvu ni wa wastani, hakikisha uingizaji hewa wa kutosha au kupoteza joto ikiwa unafanya kazi kwenye joto la juu la mazingira au karibu na mkondo wa juu kabisa ili kudumisha utendaji na umri wa huduma.
• Ulinzi wa ESD:Tekeleza taratibu za kawaida za kushughulikia ESD wakati wa usanikishaji, kama ilivyobainishwa na kiwango cha 4KV HBM.
• Ubunifu wa Optiki:Zingatia pembe ya kuona ya digrii 50 wakati wa kubuni lenzi au viongozi vya mwanga ili kufikia muundo unaohitajika wa mwale.

11. Ulinganisho wa Kiufundi na Tofauti

Ikilinganishwa na LED za kawaida za 5mm, kifaa hiki kinasisitiza nguvu ya juu ya mwanga. Tofauti zake kuu ni teknolojia maalum ya chip ya InGaN na mfumo wa fosforasi ulioboreshwa kwa mwangaza. Ujumuishaji wa kugawa kina kwenye makundi kwa nguvu, voltage, na rangi huwapa wabunifu udhibiti mkali zaidi juu ya uthabiti wa matumizi ikilinganishwa na njia mbadala zisizogawiwa kwenye makundi au zilizogawiwa kwa upana. Kiwango cha 4KV ESD kinatoa uthabiti bora wa kushughulikia kuliko LED nyingi za msingi.

12. Maswali Yanayoulizwa Mara Kwa Mara (Kulingana na Vigezo vya Kiufundi)

12.1 Ni mkondo gani wa uendeshaji unaopendekezwa?

Sifa za umeme-na-optiki zimeainishwa kwenye 20mA, ambayo ndio sehemu ya kawaida ya uendeshaji inayopendekezwa kwa usawa wa mwangaza, ufanisi, na umri mrefu. Inaweza kuendeshwa hadi kiwango cha juu kabisa cha 30mA unaendelea, lakini kwa ufanisi uliopungua na msongo wa joto ulioongezeka.

12.2 Ninawezaje kufasiri makundi ya nguvu ya mwanga?

Ikiwa muundo wako unahitaji mwangaza wa chini, chagua kikundi ambacho thamani ya \"Chini\" inakidhi mahitaji yako. Kwa mfano, kuchagua kikundi \"R\" kunahakikisha nguvu kati ya 4500 na 5650 mcd kwenye 20mA. Kutumia kikundi cha juu zaidi (kama \"S\") kwa ujumla kutatoa LED zenye mwangaza zaidi lakini kunaweza kuja na gharama kubwa zaidi.

12.3 Kwa nini kuna kigezo cha Voltage ya Nyuma ya Zener?

Baadhi ya miundo ya LED inajumuisha diode ya Zener ya ulinzi wa nyuma iliyojumuishwa kwenye kifurushi. Kigezo cha Vz kinaonyesha voltage ya kawaida ya kuvunjika kwa kifaa hiki cha ulinzi ikiwepo. Inasaidia kuelewa sifa za nyuma za sehemu.

12.4 Je, sheria ya umbali wa kuuza wa 3mm ni muhimu kiasi gani?

Hii ni muhimu sana. Kuuza karibu zaidi ya 3mm kutoka kwa mwili wa epoksi kunaweza kuhamisha joto la kupita kiasi, kwa uwezekano kuvunja lenzi ya epoksi, kudhoofisha fosforasi ya ndani, kuharibu viunganisho vya waya, au kutenganisha chip. Hii inaathiri moja kwa moja uthabiti na pato la mwanga.

13. Kanuni ya Uendeshaji

Hii ni LED nyeupe iliyobadilishwa na fosforasi. Chip ya semikondukta ya InGaN hutoa mwanga wa bluu wakati imebaguliwa mbele (utoleaji wa umeme). Mwanga huu wa bluu unagonga safu ya chembe za fosforasi za manjano (au manjano na nyekundu) zilizowekwa ndani ya kifuniko. Fosforasi huchukua baadhi ya fotoni za bluu na kutoa tena mwanga kwenye urefu mrefu zaidi wa wimbi (manjano, nyekundu). Mchanganyiko wa mwanga wa bluu uliobaki na utoaji wa wigo mpana wa fosforasi huonekana na jicho la mwanadamu kama mwanga mweupe. Kivuli halisi (joto la rangi linalohusiana) huamuliwa na uwiano wa mwanga wa bluu na mwanga uliobadilishwa na fosforasi, unaodhibitiwa na muundo na mkusanyiko wa fosforasi.

14. Mienendo ya Teknolojia

Mwelekeo wa tasnia kwa LED tofauti za kiashiria kama hii unaendelea kuelekea ufanisi wa juu zaidi (lumeni zaidi kwa kila watt), faharasa bora ya utoaji rangi (CRI) kwa usahihi bora wa rangi, na vipimo vikali vya kugawa kwenye makundi kwa uthabiti mkubwa wa matumizi. Pia kuna juhudi kuelekea ufungaji thabiti zaidi ili kustahimili michakato ya juu ya joto ya kuuza tena inayotumiwa katika usanikishaji wa kusakinishwa kwenye uso, ingawa kifaa hiki hasa ni sehemu ya kupenya. Teknolojia ya msingi ya chip ya InGaN inabaki kiwango cha tasnia kwa LED za bluu na nyeupe kutokana na ufanisi wake wa juu na uthabiti.
