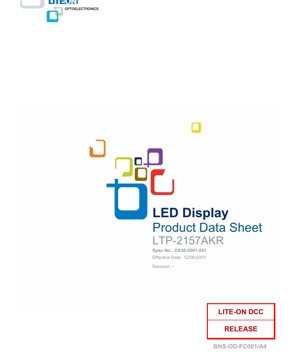

LTP-2157AKR LED Ekran Veri Sayfası - 2.0 İnç (50.8mm) Matris Yüksekliği - AlInGaP Süper Kırmızı - 2.6V İleri Gerilim - 70mW Güç Dağılımı - Türkçe Teknik Doküman

1. Ürün Genel Bakışı

LTP-2157AKR, tek düzlemli, 5x7 nokta matrisli alfanümerik bir LED ekran modülüdür. Temel işlevi, kompakt, düşük güç tüketimli ve yüksek güvenilirlikli görsel çıktı gerektiren uygulamalarda karakterler, semboller veya basit grafikler göstermektir. Bu ekranın temel bileşeni, Süper Kırmızı dalga boyu spektrumunda ışık yaymak üzere tasarlanmış LED çipleri için AlInGaP (Alüminyum İndiyum Galyum Fosfit) yarı iletken malzemesinin kullanımıdır. Cihaz, aydınlatılan elemanlar için yüksek kontrastlı bir görünüm sağlayan beyaz nokta renklendirmeli gri bir ön panele sahiptir.

Ekran, ışık şiddetine göre kategorize edilmiştir, bu da birden fazla birim arasında parlaklık seçiminde tutarlılık sağlar. Standart ASCII ve EBCDIC karakter kod uyumluluğu ile tasarlanmıştır, bu da durum göstergesi, basit mesajlaşma veya veri okuma için çok çeşitli dijital sistemlere entegrasyona uygun hale getirir. Önemli bir mekanik özelliği, yatay olarak istiflenebilir tasarımıdır; bu, birden fazla birimi yan yana hizalayarak çok karakterli ekranlar oluşturmayı mümkün kılar.

2. Teknik Parametrelerin Derinlemesine Nesnel Yorumu

2.1 Fotometrik ve Optik Karakteristikler

Temel optik performans, ortam sıcaklığının (Ta) 25°C olduğu belirli test koşullarında tanımlanmıştır.Ortalama Işık Şiddeti (Iv)minimum 1650 µcd, tipik değer 3500 µcd olarak belirtilmiş olup, sağlanan verilerde maksimum bir sınır belirtilmemiştir. Bu ölçüm, Ip=32mA ve 1/16 görev döngüsü ile darbe sürüş koşulunda alınır. Bu darbe çalışması, güç ve ısıyı yönetirken algılanan parlaklığı elde etmek için çoklamalı ekranlarda standarttır.

TheTepe Yayılım Dalga Boyu (λp)tipik olarak 639 nm'dir, bu da çıktıyı görünür spektrumun kırmızı bölgesine kesin olarak yerleştirir.Baskın Dalga Boyu (λd)631 nm olarak belirtilmiştir. Tepe ve baskın dalga boyu arasındaki fark veSpektral Çizgi Yarı Genişliği (Δλ)20 nm değeri, renk saflığını ve yayılan ışığın dalga boylarının yayılımını tanımlar. Daha dar bir yarı genişlik, daha monokromatik (saf renk) bir çıktıyı gösterir. Noktalar arasındaki ışık şiddeti eşleştirme oranı maksimum 2:1 olarak belirtilmiştir, bu da ekran matrisi boyunca parlaklıkta makul bir düzgünlük sağlar.

2.2 Elektriksel Karakteristikler

Elektriksel parametreler, cihazın çalışma sınırlarını ve koşullarını tanımlar.İleri Gerilim (VF)LED noktası başına sürüş akımına bağlı olarak 2.0V ile 2.8V arasındadır. IF=20mA standart test akımında, VF 2.0V (min), 2.6V (tip) değerindedir. IF=80mA gibi daha yüksek bir darbe akımında ise 2.3V (min), 2.8V (tip) değerine yükselir.Ters Akım (IR)VR=5V ters öngerilim uygulandığında maksimum 100 µA'dır, bu da LED ekleminin sızıntı karakteristiğini gösterir.

2.3 Mutlak Maksimum Derecelendirmeler ve Termal Hususlar

Bu derecelendirmeler, kalıcı hasarın meydana gelebileceği stres sınırlarını tanımlar.Nokta Başına Ortalama Güç Dağılımı70 mW'ı aşmamalıdır.Nokta Başına Tepe İleri Akım90 mA ile sınırlıdır,Nokta Başına Ortalama İleri Akımise 25°C'de temel derecelendirmesi 15 mA'dır. Bu ortalama akım derecelendirmesi, ortam sıcaklığı 25°C'nin üzerine çıktıkça 0.2 mA/°C oranında doğrusal olarak düşer. Bu düşürme, termal yönetim için çok önemlidir ve LED'in eklem sıcaklığının çalışma sırasında güvenli sınırları aşmamasını sağlar.Nokta Başına Maksimum Ters Gerilim5V'dur. Cihaz,Çalışma Sıcaklığı Aralığıolarak -35°C ila +85°C ve depolama için aynı aralıkta derecelendirilmiştir.

3. Sınıflandırma Sistemi Açıklaması

Veri sayfası, cihazınışık şiddeti için kategorize edildiğinibelirtmektedir. Bu, üretilen birimlerin standart koşullar altında ölçülen ışık çıktılarına göre test edildiği ve gruplandırıldığı bir sınıflandırma veya ayıklama sürecini ima eder. Bu, tasarımcıların tutarlı parlaklık seviyelerine sahip ekranları seçebilmesini sağlar; bu, birden fazla ekranın birlikte kullanıldığı ve yoğunlukta fark edilir varyasyonları önlemenin kritik olduğu uygulamalar için önemlidir. Sağlanan özellik listesi, belirli bir sınıf için alt sınırı ve beklenen performansı tanımlayan minimum ve tipik bir yoğunluk listeler.

4. Performans Eğrisi Analizi

Veri sayfası,Tipik Elektriksel/Optik Karakteristik Eğrilerineatıfta bulunur. Özel grafikler metinde ayrıntılı olarak verilmemiş olsa da, tam veri sayfalarında tipik olarak bulunan bu tür eğriler, ileri gerilim - ileri akım (V-I eğrisi), ışık şiddeti - ileri akım, ışık şiddeti - ortam sıcaklığı ve spektral dağılım gibi ilişkileri gösterir. Bu eğriler, tasarımcıların LED'lerin doğrusal olmayan davranışını anlaması için gereklidir. Örneğin, V-I eğrisi, akım sınırlayıcı devre tasarımı için kritik olan üstel ilişkiyi gösterir. Sıcaklık eğrisi, eklem sıcaklığı arttıkça ışık çıktısının nasıl azaldığını göstererek soğutucu gereksinimlerini bilgilendirir.

5. Mekanik ve Paket Bilgisi

Cihaz, tanımlanmış boyutlara (hepsi milimetre cinsinden) sahip belirli bir pakette gelir. Veri sayfasında bulunan çizim, kritik fiziksel hatları, montaj deliği konumlarını ve genel boyutu sağlar.Pin Bağlantısıtablosu arayüz için hayati önem taşır. Ekran, matris adresleme için anot satırları ve katot sütunlarının bir karışımı olan 14 pinli bir yapılandırma kullanır. Önemli notlar dahili bağlantıları belirtir: Pin 4 (Anot Sütun 3) ve Pin 11 (Katot Sütun 3) dahili olarak bağlıdır, aynı şekilde Pin 5 (Katot Satır 4) ve Pin 12 (Anot Satır 4) de bağlıdır. Bu dahili kablolama, matris düzeninin bir parçasıdır ve sürücü devre tasarımında dikkate alınmalıdır. Polarite, her pin için anot/katot tanımlamasıyla açıkça belirlenmiştir.

6. Lehimleme ve Montaj Kılavuzları

Mutlak maksimum derecelendirmeler, kritik bir lehimleme parametresi içerir: cihaz, oturma düzleminin 1.6mm (1/16 inç) altında ölçüldüğünde, maksimum260°C lehim sıcaklığına maksimum 3 saniyedayanabilir. Bu, yeniden akış lehimleme profil kısıtlamalarını tanımlar. Bu zaman-sıcaklık kombinasyonunun aşılması, dahili tel bağlantılarına, LED çipine veya plastik pakete zarar verebilir. Yarı iletken cihazlar için, burada açıkça belirtilmese de, elektrostatik deşarjı (ESD) önlemek için uygun kullanım da ima edilir. Depolama, kuru bir ortamda belirtilen -35°C ila +85°C sıcaklık aralığında olmalıdır.

7. Paketleme ve Sipariş Bilgisi

Parça numarası açıkçaLTP-2157AKRolarak tanımlanmıştır. İsimlendirme kuralı muhtemelen dahili bir kodlama sistemini takip eder; burada "LTP" ürün ailesini (LED nokta matris), "2157" boyutu (2.0 inç, 5x7) ve belki rengi, "AKR" ise belirli sınıflandırma, paketleme veya revizyon detaylarını gösterebilir. Veri sayfasının kendisi Spec No.: DS30-2001-251 ile referans verilmiştir. Bu tür ekranlar için standart paketleme, pinleri korumak ve nakliye ve kullanım sırasında ESD hasarını önlemek için genellikle anti-statik tüpler veya tepsilerdedir.

8. Uygulama Önerileri

8.1 Tipik Uygulama Senaryoları

Bu ekran, basit, sağlam ve düşük güç tüketimli karakter okuma gerektiren uygulamalar için uygundur. Tipik kullanımları şunlardır: endüstriyel kontrol paneli durum göstergeleri, test ve ölçüm ekipmanı ekranları, tıbbi cihaz arayüzleri, tüketici cihazları (örneğin, eski mikrodalga fırınlar, stereo sistemler) ve gömülü sistem proje arayüzleri. İstiflenebilirliği, sayaçlar veya zamanlayıcılar için çok haneli ekranlar oluşturmayı sağlar.

8.2 Tasarım Hususları

1. Sürücü Devresi: 5x7 matrisini çoklamak için yeterli G/Ç pinine sahip bir mikrodenetleyici veya özel bir ekran sürücü entegresi (MAX7219 gibi) gereklidir. Devre, tipik olarak her sütun veya satır hattı ile seri olarak bağlanan dirençler aracılığıyla akım sınırlaması sağlamalıdır.
2. Akım Sınırları: Tasarım, ortalama ve tepe akım için mutlak maksimum derecelendirmelere uymalıdır. 1/16 görev döngüsü çoklamasının kullanılması, parlaklık için daha yüksek darbe akımlarına izin verirken ortalama gücün sınırlar içinde kalmasına yardımcı olur.
3. Termal Yönetim: Yüksek ortam sıcaklıklarında çalışıyorsanız, 0.2 mA/°C'lik akım düşürme faktörünü göz önünde bulundurarak yeterli havalandırma sağlayın.
4. Yazılım: 5x7 ızgara için karakter yazı tipi verileri, kontrol sisteminin belleğinde saklanmalı ve LTP-2157AKR'ın çoklama zamanlamasına ve özel pin eşlemesine göre çıktılanmalıdır.

9. Teknik Karşılaştırma

Standart GaAsP (Galyum Arsenür Fosfit) kırmızı LED'ler gibi eski teknolojilerle karşılaştırıldığında, bu ekranda kullanılan AlInGaP teknolojisi, aynı sürüş akımı için önemli ölçüde daha yüksek ışık verimliliği sunarak daha parlak bir çıktı sağlar. Ayrıca tipik olarak daha iyi sıcaklık stabilitesi ve daha uzun çalışma ömrü sağlar. Modern yüzey montajlı 7 segmentli veya matris ekranlarla karşılaştırıldığında, bu delikli montaj paketi daha büyüktür ve daha fazla manuel montaj gerektirir ancak yüksek titreşimli ortamlarda daha sağlam olabilir ve prototip oluşturma daha kolaydır. 2.0 inçlik karakter yüksekliği nispeten büyüktür, daha küçük SMD ekranlara kıyasla birkaç metre uzaktan mükemmel görünürlük sunar.

10. Sıkça Sorulan Sorular (Teknik Parametrelere Dayalı)

S: Bu ekranı tüm noktalarda sabit bir DC akım ile sürebilir miyim?
C: Hayır. Ekran çoklamalı (taranmış) çalışma için tasarlanmıştır. Tüm noktalara sabit DC uygulamak, nokta başına ortalama güç dağılımı derecelendirmesini aşar ve muhtemelen aşırı ısınmaya ve arızaya neden olur.

S: Hangi değerde akım sınırlayıcı direnç kullanmalıyım?
C: Direnç değeri, sürüş voltajınıza ve istediğiniz akıma bağlıdır. Örneğin, nokta başına 20mA'lik bir darbe akımı elde etmek için 5V besleme ve tipik Vf=2.6V ile, R = (5V - 2.6V) / 0.02A = 120 ohm hesaplanır. Daha güvenli bir tasarım için maksimum Vf değerini kullanın.

S: Satır 4 ve sütun 3 için pinler dahili olarak bağlı. Bu tasarımımı nasıl etkiler?
C: Bu dahili bağlantı, matris kablolamasının bir parçasıdır. Pin bağlantı tablosunu tam olarak takip etmelisiniz. Sürücü yazılımınız/donanımınız, belirli bir noktayı yakmak için doğru anot ve katot pin çiftini, bu dahili bağlantılara saygı göstererek etkinleştirmelidir. Bu, bağlı pinlerden birini görmezden gelebileceğiniz anlamına gelmez; matris adresleme mantığı tam setine bağlıdır.

11. Pratik Kullanım Örneği

Örnek: 4 Haneli Skorbord Zamanlayıcı İnşası.Dört adet LTP-2157AKR ekranı yatay olarak hizalanır. 20+ G/Ç pinine sahip bir mikrodenetleyici (örneğin, bir Arduino veya PIC) kullanılır. Kontrolcünün firmware'ı çoklamayı yönetir: bir seferde bir katot sütununu (veya dahili kablolamaya bağlı olarak bir seti) etkinleştirirken, gösterilecek rakamlara karşılık gelen dört ekranın anot satır verilerini gönderir. Akım sınırlayıcı dirençler ortak katot hatlarına yerleştirilir. Yazılım, 0-9 arası rakamlar ve belki zaman ayırıcı için iki nokta üst üste için bir arama tablosu içerir. Zamanlayıcı geriye veya ileriye sayar ve çoklama verilerini buna göre günceller. Büyük 2 inçlik karakterler, skorbordun birkaç metre uzaktan kolayca okunabilmesini sağlar.

12. Çalışma Prensibi Tanıtımı

Cihaz,matris adreslenebilir LED dizisiprensibiyle çalışır. Bireysel LED'ler, 7 anot satırı ve 5 katot sütununun (veya pinout'a göre tersi) kesişim noktalarına yerleştirilmiştir. Belirli bir noktayı aydınlatmak için, karşılık gelen anot hattı yüksek seviyeye çekilir (bir akım sınırı üzerinden pozitif voltaj sağlanır) ve karşılık gelen katot hattı düşük seviyeye çekilir (toprağa bağlanır). Sütunlar (veya satırlar) arasında hızlıca tarama yaparak ve satır (veya sütun) verilerini senkronize olarak güncelleyerek, görüntünün kalıcılığı sabit bir görüntü illüzyonu yaratır. AlInGaP LED çipleri kendileri, doğrudan bant aralıklı bir yarı iletkende elektrolüminesans prensibiyle çalışır; burada elektron-delik rekombinasyonu, malzemenin bant aralığı enerjisi tarafından belirlenen bir dalga boyunda foton (ışık) şeklinde enerji açığa çıkarır.

13. Gelişim Trendleri

LTP-2157AKR gibi delikli montaj nokta matris ekranlar olgun bir teknoloji olsa da, temel LED teknolojisi gelişmeye devam etmektedir. İşleviyle ilgili ekran teknolojisindeki trendler şunlardır: 1) Otomatik montaj ve daha küçük ayak izi içinyüzey montaj cihazı (SMD) paketlerinedoğru bir kayış. 2) Farklı renkler ve daha yüksek parlaklık için InGaN gibi daha verimli malzemelerin benimsenmesi. 3) Sürücü entegresinin ve bazen bir mikrodenetleyicinin doğrudan ekran modülüne entegre edilmesi, ana bilgisayardan doğrudan matris taraması gerektirmek yerine seri arayüzler (I2C, SPI) üzerinden iletişim kuran "akıllı" ekranlar yaratılması. 4) Daha karmaşık grafikler için organik LED (OLED) ve esnek ekranların yükselişi. Ancak, endüstriyel veya eski sistemlerdeki basit, yüksek parlaklıklı, sağlam ve uygun maliyetli karakter ekran ihtiyaçları için, ayrık LED matris modülleri geçerli ve güvenilir bir çözüm olarak kalmaktadır.
