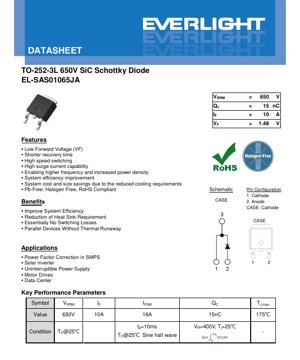

TO-252-3L 650V SiC Schottky Diyot Veri Sayfası - Paket 6.6x9.84x2.3mm - Gerilim 650V - Akım 10A - İngilizce Teknik Dokümantasyon

1. Ürün Genel Bakışı

Bu belge, yüksek performanslı bir Silisyum Karbür (SiC) Schottky Bariyer Diyotunun (SBD) tam teknik özelliklerini sağlar. Cihaz, verimlilik ve termal yönetimin kritik olduğu yüksek voltajlı, yüksek frekanslı anahtarlama uygulamaları için tasarlanmıştır. Yüzeye montaj TO-252-3L (DPAK) paketinde bulunur ve güç devre tasarımları için sağlam bir termal ve elektriksel arayüz sunar.

Bu SiC Schottky diyodun temel avantajı, malzeme özelliklerinde yatar. Geleneksel silikon PN-birleşim diyotlarının aksine, bir Schottky diyot metal-yarı iletken birleşime sahiptir; bu da doğası gereği daha düşük bir ileri yönlü voltaj düşüşü (V_F) ve, kritik olarak, sıfıra yakın ters kurtarma yükü (Q_cBu kombinasyon, hem iletim hem de anahtarlama kayıplarını önemli ölçüde azaltarak daha yüksek sistem verimliliği ve güç yoğunluğu sağlar.

Bu bileşenin hedef pazarları, gelişmiş güç dönüştürme sistemleridir. Yüksek verimlilik ve yüksek hızlı anahtarlama gibi temel avantajları, modern, kompakt ve yüksek güvenilirliğe sahip güç kaynakları için idealdir.

2. Derinlemesine Teknik Parametre Analizi

2.1 Elektriksel Özellikler

Elektriksel parametreler, diyodun çeşitli koşullar altındaki çalışma sınırlarını ve performansını tanımlar.

• Repetitive Peak Reverse Voltage (V_RRM): 650V. Bu, diyodun tekrar tekrar dayanabileceği maksimum ters voltajdır. Evrensel AC şebekelerinden (85-265VAC) çalışan Güç Faktörü Düzeltme (PFC) katları gibi uygulamalar için voltaj değerini tanımlar.
• Sürekli İleri Yön Akımı (I_F): 10A. Bu, cihazın termal özellikleriyle sınırlanan, sürekli olarak iletebileceği maksimum ortalama ileri akımdır. Veri sayfası bunu 25°C gövde sıcaklığında (T_C) belirtir.
• İleri Gerilim (V_F): 1.48V (Tipik.) I_F=10A, T_J=25°C. Bu düşük V_F SiC Schottky teknolojisinin temel bir avantajıdır ve iletim kayıplarını (P_kaybı = V_F * Ben_F). V_F 'nin pozitif bir sıcaklık katsayısı vardır, 175°C jonksiyon sıcaklığında yaklaşık 1.9V'ye yükselir.
• Ters Akım (I_R): 2µA (Tipik.) V_R=520V, T_J=25°C. Bu düşük sızıntı akımı, bloke durumunda yüksek verimliliğe katkıda bulunur.
• Toplam Kapasitif Yük (Q_c): 15nC (Tipik.) V_R=400V. Bu, anahtarlama performansı için tartışmasız en kritik parametredir. Q_c diyot bağlantı kapasitansı üzerindeki voltajı değiştirmek için sağlanması/yer değiştirmesi gereken yükü temsil eder. Düşük bir Q_c minimum anahtarlama kayıplarına karşılık gelir ve çok yüksek frekanslarda çalışmayı mümkün kılar.
• Kapasitans Depolanan Enerji (E_C): V'de 2.2µJ (Tipik)_R=400V. Bağlantı kapasitansından türetilen bu parametre, diyot ters öngerilimli olduğunda elektrik alanında depolanan enerjiyi gösterir. Rezonans devre tasarımlarında dikkate alınmalıdır.

2.2 Maksimum Değerler ve Termal Özellikler

Bu parametreler, güvenli çalışma için mutlak sınırları ve cihazın ısıyı yönetme yeteneğini tanımlar.

• Surge Non-Repetitive Forward Current (I_FSM): 10ms'lik yarım sinüs dalgası için 16A. Bu değer, diyodun ani akım gibi kısa süreli aşırı yükleri karşılama yeteneğini gösterir.
• Junction Temperature (T_J): Maksimum 175°C. Cihazı bu sıcaklığın üzerinde çalıştırmak kalıcı hasara neden olabilir.
• Termal Direnç, Jonksiyon-Kasa (R_θJC): 3.2°C/W (Tipik.). Bu düşük termal direnç, silikon çipten paket kasaya ve ardından soğutucuya veya PCB'ye etkili ısı transferi için çok önemlidir. Toplam güç dağılımı (P_D) 44W olarak listelenmiştir, ancak bu öncelikle maksimum T_J ve sistemin ısıyı uzaklaştırma yeteneği (R_θCA).

3. Performans Eğrisi Analizi

Veri sayfası, tasarım mühendisleri için gerekli olan çeşitli karakteristik eğrileri içermektedir.

• V_F-I_F Özellikler: Bu grafik, farklı jonksiyon sıcaklıklarında ileri voltaj ile ileri akım arasındaki ilişkiyi göstermektedir. Sadece 25°C tipik noktasında değil, gerçek çalışma koşulları altında hassas iletim kayıplarını hesaplamak için kullanılır.
• V_R-I_R Özellikler: Ters kaçak akımının ters voltaj ve sıcaklığın bir fonksiyonu olarak nasıl değiştiğini göstermektedir. Bu, bekleme kayıplarını tahmin etmek ve yüksek sıcaklıklarda kararlı bloklama performansını sağlamak için kritik öneme sahiptir.
• V_R-C_t Özellikler: Toplam diyot kapasitansının (C_t) artan ters voltaj (V_RBu doğrusal olmayan kapasitans, yüksek frekanslı anahtarlama davranışını ve rezonans devre tasarımını etkiler.
• Maksimum I_F vs. Kasa Sıcaklığı (T_C): Kasa sıcaklığı yükseldikçe izin verilen maksimum sürekli ileri akımın nasıl azaldığını tanımlayan bir derecelendirme eğrisi. Bu, termal tasarım için temel bir unsurdur.
• Güç Harcaması vs. Kasa Sıcaklığı: Akım düşürme eğrisine benzer şekilde, bu eğri cihazın kasa sıcaklığına bağlı olarak ne kadar güç dağıtabileceğini gösterir.
• I_FSM vs. Darbe Genişliği (P_W): Standart 10ms dışındaki darbe süreleri için ani akım kapasitesini sağlar, böylece hata durumu toleransının değerlendirilmesine olanak tanır.
• E_C-V_R Özellikler: Depolanmış kapasitif enerjinin ters gerilime karşı grafiği, yumuşak anahtarlamalı topolojilerdeki kayıp hesaplamaları için kullanışlıdır.
• Geçici Termal Direnç (Z_θJC) Darbe Genişliğine Karşı: Bu eğri, kısa anahtarlama darbeleri sırasındaki termal performansı değerlendirmek için hayati öneme sahiptir. Tek bir kısa darbe için etkin termal direnç, kararlı durum R_θJC.

4. Mekanik ve Paket Bilgileri

4.1 Paket Boyutları

Cihaz, endüstri standardı TO-252-3L (DPAK) yüzey montaj paketini kullanır. Ana hat çiziminden alınan temel boyutlar şunlardır:

• Toplam Uzunluk (H): 9.84 mm (Tipik.)
• Toplam Genişlik (E): 6.60 mm (Tipik.)
• Toplam Yükseklik (A): 2.30 mm (Tipik.)
• Bacak Aralığı (e1): 2.28 mm (Temel)
• Tab Boyutları (D1 x E1): 5.23 mm x 4.83 mm (Tipik.)

Büyük metal tab, birincil ısıl yol (katoda bağlı) görevi görür ve etkili ısı dağılımı için PCB üzerindeki karşılık gelen bir bakır pede uygun şekilde lehimlenmelidir.

4.2 Bacak Yapılandırması ve Polarite

Pinout açıkça tanımlanmıştır:

• Pin 1: Katot (K)
• Pin 2: Anot (A)
• Kasa (Tab): Katot (K)

Önemli: Kasa (büyük metal sekme) katot ile elektriksel olarak bağlantılıdır. PCB yerleşimi sırasında kısa devreleri önlemek için bu durum dikkate alınmalıdır. Sekme, katot düğümüne kasıtlı olarak bağlanmadığı sürece diğer ağlardan yalıtılmalıdır.

4.3 Önerilen PCB Ped Düzeni

Yüzey montajı için önerilen bir ayak izi sağlanmıştır. Bu düzen, lehim bağlantısı güvenilirliği ve termal performans için optimize edilmiştir. Genellikle, iç bakır katmanlara veya alt taraf soğutucuya termal geçiş delikleri olan bir tab için büyük bir merkezi ped ile anot ve katot uçları için iki daha küçük ped içerir.

5. Lehimleme ve Montaj Kılavuzu

Bu alıntıda spesifik reflow profilleri detaylandırılmamış olsa da, güç SMD paketleri için genel kılavuzlar geçerlidir.

• Reflow Lehimleme: Standart kurşunsuz (Pb-Free) reflow profilleri uygundur. Tabın büyük termal kütlesi, tabın altında tam lehim reflow'unu sağlamak için profil ayarlarında hafif değişiklikler gerektirebilir (örneğin, daha uzun soak süresi veya daha yüksek peak sıcaklığı).
• Thermal Vias: Optimum termal performans için, tabın PCB pedi, yeniden akış sırasında lehimle doldurulmuş birden fazla termal via içermelidir. Bu vialar ısıyı iç toprak katmanlarına veya alt taraftaki bakır döküme iletir.
• Montaj Torku: Paketi bir soğutucuya sabitlemek için (tabdaki delikten) ek bir vida kullanılıyorsa, bir M3 veya 6-32 vida için maksimum tork 8.8 N·cm (veya 8 lbf-in) olarak belirtilmiştir. Bu değerin aşılması pakete zarar verebilir.
• Depolama Koşulları: Cihaz, -55°C ila +175°C sıcaklık aralığında, kuru ve antistatik bir ortamda depolanmalıdır.

6. Uygulama Önerileri

6.1 Tipik Uygulama Devreleri

Bu diyot özellikle aşağıdaki uygulamalar için tasarlanmıştır:

• Anahtarlamalı Güç Kaynaklarında (SMPS) Güç Faktörü Düzeltme (PFC): Sürekli iletim modunda (CCM) veya geçiş modunda (TM) PFC devrelerinde yükseltme diyodu olarak kullanılır. Yüksek V_RRM yükseltilmiş voltajı karşılar, düşük Q_c ise yüksek PFC frekanslarında (genellikle 65-100 kHz+) anahtarlama kayıplarını en aza indirerek genel verimliliği artırır.
• Solar Inverters: Fotovoltaik (PV) mikro-invertörlerin veya string invertörlerin yükseltme aşamasında kullanılır. Maksimum enerji hasadı için yüksek verimlilik esastır.
• Uninterruptible Power Supplies (UPS): Doğrultucu/şarj cihazı ve invertör aşamalarında verimliliği artırmak ve boyutu küçültmek için kullanılır.
• Motor Sürücüleri: Motor süren inverter köprülerinde serbest dönüş veya kenet diyot pozisyonlarında kullanılabilir, yüksek hızlı anahtarlama avantajı sağlar.
• Veri Merkezi Güç Kaynakları: Sunucu güç kaynakları ve telekom redresörleri çok yüksek verimlilik talep eder (örneğin, 80 Plus Titanium). Bu diyodun özellikleri, bu katı gereksinimleri karşılamaya yardımcı olur.

6.2 Tasarım Hususları

• Termal Tasarım: Düşük R_θJC sadece gövdeden ısı uzaklaştırıldığında etkilidir. Yeterli PCB bakır alanı, termal geçiş delikleri ve muhtemelen harici bir soğutucu gereklidir. Tahmini maksimum gövde sıcaklığınızda güvenli çalışma akımlarını belirlemek için güç azaltma eğrilerini kullanın.
• Anahtarlama Kaybı Hesaplaması: Sert anahtarlama uygulamalarında, anahtarlama kayıpları öncelikle kapasitiftir. Döngü başına kayıp yaklaşık olarak 0.5 * C_oss(V) * V² * f_sw. The Q_c and E_C parameters provide more accurate methods for loss estimation.
• Paralel Çalışma: Veri sayfası, cihazın termal kaçak olmadan paralel çalışmaya uygun olduğunu belirtir. Bunun nedeni V'nin pozitif sıcaklık katsayısıdır._F; eğer bir diyot ısınırsa, V'si_F artar, bu da akımın daha soğuk paralel cihazlara kaymasına neden olarak doğal akım paylaşımını teşvik eder.
• Snubber Devreleri: Çok hızlı anahtarlama ve düşük Q faktörü nedeniyle_rrSiC Schottky diyotlar bazen parazitik endüktanstan kaynaklanan daha yüksek voltaj aşımına (zil sesi) neden olabilir. Dağınık endüktansı en aza indirmek için dikkatli bir yerleşim ve potansiyel olarak bir RC sönümleme devresi kullanımı gerekli olabilir.

7. Teknik Karşılaştırma ve Avantajlar

Geleneksel silikon hızlı kurtarma diyotlarına (FRD) ve hatta silisyum karbür MOSFET gövde diyotlarına kıyasla, bu SiC Schottky diyotu belirgin avantajlar sunar:

• Silisyum PN Diyot ile Karşılaştırma: En önemli fark, ters kurtarma yükünün (Q_rr) olmamasıdır. Bir silisyum diyot büyük bir Q_rr'ya sahiptir, bu da önemli anahtarlama kayıplarına ve ters kurtarma akımı zirvelerine neden olur. SiC Schottky diyodun Q_c tamamen kapasitiftir ve avantajlar kısmında belirtildiği gibi "esasen anahtarlama kaybı yoktur" sonucunu doğurur.
• Silisyum Schottky Diyot ile Karşılaştırma: Silisyum Schottky diyotlar düşük V_F and fast switching but are limited to low voltage ratings (typically <200V). SiC technology enables Schottky performance at much higher voltages (650V and beyond).
• Daha Yüksek Sistem Verimliliği: Düşük V_F ve ihmal edilebilir anahtarlama kayıplarının kombinasyonu, yük aralığı boyunca güç kaynağı verimliliğini doğrudan artırır.
• Azaltılmış Soğutma Gereksinimleri: Daha düşük kayıplar, daha az ısı üretildiği anlamına gelir. Bu, daha küçük soğutucuların veya hatta pasif soğutmanın kullanılmasına olanak tanıyarak sistem maliyetini, boyutunu ve ağırlığını azaltabilir.
• Daha Yüksek Frekanslı Çalışma: Güç kaynağı tasarımlarının daha yüksek anahtarlama frekanslarında çalışmasını sağlar. Bu, daha küçük manyetik bileşenlerin (indüktörler, transformatörler) kullanılmasına izin vererek güç yoğunluğunu daha da artırır.

8. Sıkça Sorulan Sorular (Teknik Parametrelere Dayalı)

S: V_F 1.48V'dir, bu bazı silikon diyotlardan daha yüksek görünüyor. Bu bir dezavantaj mıdır?
C: Bazı silikon diyotların daha düşük bir V_F Düşük akımlarda, V_F yüksek sıcaklık ve akımda önemli ölçüde artar. Daha da önemlisi, bir silikon diyodun anahtarlama kayıpları (Q_rrnedeniyle) tipik olarak bu SiC Schottky'nin kapasitif anahtarlama kayıplarından kat kat daha yüksektir. SiC cihazının toplam kaybı (iletim + anahtarlama), yüksek frekanslı uygulamalarda neredeyse her zaman daha düşüktür.

S: Mevcut devremde bu diyodu doğrudan bir silikon diyodun yerine kullanabilir miyim?
C: Dikkatli bir inceleme yapmadan olmaz. Bacak bağlantıları uyumlu olsa da, anahtarlama davranışı büyük ölçüde farklıdır. Ters kurtarma akımının olmaması, devre parazitleri nedeniyle daha yüksek voltaj aşımına yol açabilir. İlgili anahtarlama transistörünün gate sürüşünün ayarlanması gerekebilir ve snubber devrelerinin yeniden ayarlanması gerekebilir. Termal performans da farklı olacaktır.

S: Bu diyodun arızalanmasının ana nedeni nedir?
A> The most common failure modes for power diodes are thermal overstress (exceeding T_Jmax) ve aşırı gerilim (V_RRM geçici olaylar nedeniyle). Sağlam termal tasarım, uygun gerilim düşürme ve gerilim ani yükselmelerine karşı koruma (örneğin, TVS diyotları veya RC sönümleyiciler ile) güvenilirlik için esastır.

9. Pratik Tasarım Vaka Çalışması

Senaryo: CCM PFC ön uçlu, 500W, 80 Plus Platinum verimliliğine sahip bir sunucu güç kaynağı tasarlamak.
Tasarım Seçimi: Yükseltici diyotun seçilmesi.
Analiz: Geleneksel bir 600V silikon ultra hızlı diyotun Q değeri 50-100 nC olabilir._rr 100 kHz PFC anahtarlama frekansında ve 400V veriyolu voltajında, anahtarlama kaybı önemli olacaktır. Q değeri 15 nC olan bu SiC Schottky diyotu kullanılarak, kapasitif anahtarlama kaybı yaklaşık %70-85 oranında azaltılır._c Bu kayıp tasarrufu, tam yük verimliliğini doğrudan %0.5-1.0 oranında iyileştirerek Platinum standardını karşılamaya yardımcı olur. Ayrıca, azalan ısı üretimi, PFC aşamasında daha küçük bir soğutucu kullanılmasına olanak tanıyarak nihai üründe alan ve maliyetten tasarruf sağlar.

10. Çalışma Prensibi Tanıtımı

Bir Schottky diyot, yarı iletken-yarı iletken kullanan standart bir PN-birleşim diyodunun aksine, bir metal-yarı iletken birleşimi ile oluşturulur. Uygun bir metal (örn., Nikel) N-tipi Silisyum Karbür (SiC) plakası üzerine biriktirildiğinde, bir Schottky bariyeri oluşur. İleri öngerilim altında, yarı iletkendeki elektronlar bu bariyeri aşarak metale geçmek için yeterli enerji kazanır ve nispeten düşük bir voltaj düşüşü ile akım akışına izin verir. Ters öngerilim altında, bariyer genişler ve akımı bloke eder. Temel fark, bunun çoğunluk taşıyıcılı bir cihaz olmasıdır; sürüklenme bölgesinde azınlık taşıyıcılarının (bu durumda delikler) enjeksiyonu ve sonraki depolanması yoktur. Bu nedenle, voltaj ters çevrildiğinde, kaldırılması gereken depolanmış bir yük (ters kurtarma) yoktur, sadece birleşim kapasitansının şarj/deşarjı vardır. Bu temel fizik, yüksek hızlı anahtarlama ve düşük Q_c performansını mümkün kılan şeydir.

11. Teknoloji Trendleri

Silisyum Karbür (SiC) güç cihazları, geleneksel silikonun malzeme sınırlarının ötesine geçerek, güç elektroniğinde önemli bir eğilimi temsil eder. SiC'nin daha geniş bant aralığı (4H-SiC için 3.26 eV'ye karşı Si için 1.12 eV), doğal avantajlar sağlar: daha yüksek delinme elektrik alanı (belirli bir voltaj için daha ince, daha düşük dirençli sürüklenme katmanlarına izin verir), daha yüksek termal iletkenlik (daha iyi ısı dağılımı) ve daha yüksek sıcaklıklarda çalışabilme yeteneği. Diyotlar için, SiC üzerindeki Schottky yapısı, silikon ile elde edilemeyen bir kombinasyon olan, yüksek voltaj derecelendirmesi ile hızlı anahtarlamanın kombinasyonunu mümkün kılar. Devam eden geliştirme çalışmaları, spesifik açık direnci (R_DS(açık)) SiC MOSFET'ler için ve V'yi daha da düşürmek_F ve SiC Schottky diyotlar için kapasitans, aynı zamanda maliyeti düşürmek için üretim verimliliğini artırır. Benimsenme, elektrikli araçlardan yenilenebilir enerji sistemlerine kadar her şeyde daha yüksek enerji verimliliği için küresel talepler tarafından yönlendirilmektedir.
