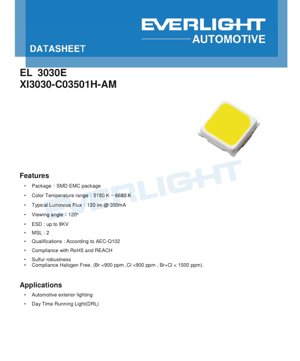

EL 3030E LED Veri Sayfası - 3.0x3.0mm SMD EMC Paketi - 3.1V - 120lm - Soğuk Beyaz - Otomotiv Sınıfı

1. Ürün Genel Bakışı

EL 3030E (Parça Numarası: XI3030-C03501H-AM), zorlu otomotiv aydınlatma uygulamaları için özel olarak tasarlanmış yüksek performanslı bir yüzey montaj LED'dir. Standart plastik paketlere kıyasla üstün termal yönetim, güvenilirlik ve çevresel stres faktörlerine karşı direnç sunan bir EMC (Epoksi Kalıp Bileşiği) paketi kullanır. Ana hedef pazar, Gündüz Yanan Farlar (DRL) başlıca uygulama olmak üzere otomotiv dış aydınlatmadır. Temel avantajları arasında 350mA standart sürücü akımında 120 lümen tipik ışık akısı, mükemmel ışık dağılımı için geniş 120 derecelik görüş açısı ve katı otomotiv kalifikasyon standartlarına uyum bulunur.

2. Derinlemesine Teknik Parametre Analizi

2.1 Fotometrik ve Elektriksel Özellikler

LED'in performansı, 350mA ileri akım (I_F) standart test koşulunda karakterize edilir. Tipik ışık akısı 120 lm'dir, minimum 100 lm, maksimum 150 lm olup ±%8 ölçüm toleransını hesaba katar. Baskın soğuk beyaz renk sıcaklığı 5180K ile 6680K arasında değişir, tipik değer 5850K'dır. İleri voltaj (V_F) tipik olarak 3.1V ölçülür, 2.5V ile 3.5V arasında değişir (üretim çıktısının %99'unu temsil eder). Geniş 120° görüş açısı, sinyalizasyon işlevleri için uygun geniş ve düzgün aydınlatma desenleri sağlar.

2.2 Mutlak Maksimum Değerler ve Termal Yönetim

Güvenilir performans için kritik çalışma limitlerine uyulmalıdır. Mutlak maksimum DC ileri akım 500 mA'dir. Cihaz, çok kısa darbe süreleri için (t≤10μs, görev döngüsü D=0.005) 2300 mA'ya kadar ani akımları kaldırabilir. Maksimum eklem sıcaklığı (T_J) 150°C'dir, çalışma sıcaklığı aralığı -40°C ile +125°C arasındadır ve bu da zorlu otomotiv ortamları için uygundur. Termal yönetim çok önemlidir; eklemden lehim noktasına termal direnç 13 K/W (gerçek) ve 10 K/W (elektriksel) olarak belirtilmiştir. Eklem sıcaklığını güvenli limitler içinde tutmak ve uzun vadeli lümen bakımını sağlamak için uygun PCB termal tasarımı şarttır.

2.3 Güvenilirlik ve Uyumluluk

Bu bileşen, otomotiv uygulamalarında ayrık optoelektronik yarı iletkenler için stres testi kalifikasyonu olan AEC-Q102 standardına göre kalifiye edilmiştir. İşleme sırasında elektrostatik deşarja karşı sağlamlık sağlayan 8 kV'a kadar (İnsan Vücudu Modeli) ESD korumasına sahiptir. Cihaz RoHS ve REACH düzenlemelerine uyumludur, halojensizdir (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm) ve kükürt dayanıklılığı sunar; bu da otomotiv ve endüstriyel ortamlarda yaygın olarak bulunan korozif atmosferlere karşı dirençli olmasını sağlar. Nem Duyarlılık Seviyesi (MSL) 2'dir.

3. Sınıflandırma Sistemi Açıklaması

LED'lerin üretimi doğal varyasyonlar içerir. Performans parametreleri sıkı kontrol altında olan gruplara bileşenleri ayırmak için bir sınıflandırma sistemi kullanılır.

3.1 Işık Akısı Sınıflandırması

Sağlanan veri sayfası, kapsamlı bir ışık akısı sınıflandırma yapısını detaylandırır. Sınıflar harflerle (E, F, J, K) gruplanır ve sayısal alt sınıflar belirli akı aralıklarını tanımlar. Tipik akısı 120 lm olan EL 3030E için ilgili sınıflar J grubunda bulunur (örneğin, J2: 110-120 lm, J3: 120-130 lm). Bu, tasarımcıların uygulamaları için kesin parlaklık gereksinimlerini karşılayan bileşenleri seçmelerine olanak tanır.

3.2 Renk Sınıflandırması

Kromatiklik koordinatları, renk tutarlılığının zorunlu olduğu otomotiv aydınlatması için kritik olan ECE (Avrupa Ekonomik Komisyonu) standart yapısına göre sınıflandırılır. Grafik, CIE 1931 kromatiklik diyagramı üzerindeki hedef beyaz bölgeyi gösterir ve tüm birimlerin belirli x ve y koordinat sınırlarıyla tanımlanan kabul edilebilir bir renk uzayı içinde kalmasını sağlar.

4. Performans Eğrisi Analizi

4.1 IV Eğrisi ve Göreceli Işık Akısı

İleri akım - ileri voltaj (I-V) eğrisi tipik üstel ilişkiyi gösterir. Göreceli ışık akısı - ileri akım grafiği, ışık çıkışının akımla arttığını ancak termal etkiler nedeniyle daha yüksek akımlarda sonunda doyuma ulaşacağını ve bozulacağını gösterir. Önerilen 350mA'da çalışmak, verimlilik ve çıkış arasında optimal bir denge sağlar.

4.2 Sıcaklık Bağımlılığı

Sıcaklık etkilerini gösteren iki önemli grafik:Göreceli Işık Akısı - Eklem Sıcaklığıeklem sıcaklığı yükseldikçe ışık çıkışının azaldığını gösterir. Parlaklığı korumak için etkili bir soğutucu hayati önem taşır.Göreceli İleri Voltaj - Eklem Sıcaklığınegatif bir sıcaklık katsayısı gösterir, burada V_Fsıcaklık arttıkça doğrusal olarak azalır. Bu özellik bazen sıcaklık izleme için kullanılabilir.

4.3 Spektral ve Uzaysal Dağılım

TheDalga Boyu Karakteristiklerigrafiği, mavi dalga boyu bölgesinde zirve yapan ve beyaz ışık oluşturmak için bir fosfor kullanan göreceli spektral güç dağılımını gösterir.Radyasyon Deseni(Radyasyonun Tipik Diyagram Karakteristikleri) 120° görüş açısını görsel olarak doğrular ve ışık şiddetinin açısal dağılımını gösterir.

4.4 Akım Düşürme ve Darbe İşleme

Theİleri Akım Düşürme Eğrisitasarım için kritiktir. Lehim pedi sıcaklığına karşı izin verilen maksimum sürekli ileri akımı çizer. Ped sıcaklığı arttıkça, 150°C eklem limitini aşmayı önlemek için izin verilen akım azalır.İzin Verilen Darbe İşleme Kapasitesigrafiği, belirli bir darbe genişliği (t_{) ve görev döngüsü (D) için uygulanabilecek tepe darbe akımını (I}Fp_p) tanımlar; bu da PWM karartma veya geçici durumlar için kullanışlıdır.

5. Mekanik, Montaj ve Paketleme Bilgileri

5.1 Mekanik Boyutlar ve Polarite

Bileşen 3.0mm x 3.0mm SMD ayak izine sahiptir. Mekanik çizim (PDF içeriğinde referans verilmiştir) yükseklik, ped konumları ve toleranslar dahil kesin boyutları sağlar. Cihazda, tipik olarak bir katot göstergesi olan net bir polarite işareti vardır; bu, önerilen lehim pedi düzenine göre PCB üzerinde doğru şekilde hizalanmalıdır.

5.2 Lehimleme ve Reflow Kılavuzları

Güvenilir lehim bağlantıları ve PCB'ye optimal termal iletim sağlamak için önerilen bir lehim pedi deseni sağlanmıştır.Reflow Lehimleme Profilikesinlikle takip edilmelidir. Maksimum lehimleme sıcaklığı 30 saniye için 260°C'dir. Profil, termal şoku ve LED paketi veya iç yapıya zarar gelmesini önlemek için belirli zaman ve sıcaklık limitleri ile ön ısıtma, bekleme, reflow ve soğutma aşamalarını içerir.

5.3 Üretim için Paketleme

LED'ler, otomatik pick-and-place montajı için bant ve makara üzerinde tedarik edilir. Paketleme bilgisi, montaj ekipmanını yapılandırmak için gerekli olan makara boyutlarını, bant genişliğini, yuva aralığını ve bant üzerindeki bileşenlerin yönlendirmesini belirtir.

6. Uygulama Notları ve Tasarım Hususları

6.1 Birincil Uygulama: Otomotiv Dış Aydınlatma

Birincil tasarım uygulamasıGündüz Yanan Farlar (DRL)'dır. DRL'ler için yüksek ışık verimliliği, geniş sıcaklık dalgalanmaları altında güvenilirlik ve uzun ömür çok önemlidir. 120° görüş açısı ve yüksek akı, ayırt edici ışık imzaları oluşturmak için uygun hale getirir. Tasarımcılar, ~1.1W güç dağılımını (3.1V * 350mA) yönetmek için PCB üzerinde uygun akım sürücüleri (sabit akım önerilir) ve sağlam termal yönetim uygulamalıdır.

6.2 Devre Tasarımı ve Termal Yerleşim

İleri voltaj değişimlerinden bağımsız olarak kararlı ışık çıkışı sağlamak için sabit akımlı bir LED sürücü kullanın. PCB yerleşimi kritiktir: ısıyı dağıtmak için dahili bir toprak katmanına veya özel bir termal katmana bağlanan yeterli termal viyalar içeren önerilen ped tasarımını kullanın. Ortam sıcaklığı veya yerel ısınma yüksekse, çalışma akımının azaltıldığından emin olmak için düşürme eğrisi kullanılmalıdır.

6.3 Kullanım Önlemleri

Cihaz bunun için tasarlanmadığından ters voltaj uygulamaktan kaçının. İşleme sırasında ESD önlemlerine uyun. Reflow profilini kesinlikle takip edin. Düşürme grafiğinde belirtildiği gibi 50mA'nin altında çalıştırmayın. Depolama ve çalışma ortamlarının belirtilen -40°C ile +125°C aralığında olduğundan emin olun.

7. Karşılaştırmalı Avantajlar ve Teknik Farklılaşma

Standart plastik SMD LED'lere kıyasla, EMC paketi önemli ölçüde daha iyi termal performans sunar; bu da daha yüksek maksimum sürücü akımlarına, daha iyi lümen bakımına ve otomotiv uygulamaları için kritik olan daha uzun ömre yol açar. AEC-Q102 kalifikasyonu, kükürt dayanıklılığı ve yüksek ESD derecelendirmesi, standart ticari sınıf LED'lerin sunmadığı bir güvenilirlik ve dayanıklılık seviyesi sağlar. Otomotiv ECE standartlarıyla uyumlu özel sınıflandırma yapısı, üretim partileri arasında renk ve parlaklık tutarlılığını sağlar; bu da düzgünlüğün görsel olarak kritik olduğu araç ışıklarındaki çoklu LED dizileri için çok önemlidir.

8. Teknik Verilere Dayalı Sıkça Sorulan Sorular (SSS)

S: Bu LED'in gerçek güç tüketimi nedir?

C: 350mA ve 3.1V tipik çalışma noktasında, güç yaklaşık 1.085 Watt'tır (P = I_F* V_F).

S: Bu LED'i doğrudan 12V otomotiv aküsüyle sürebilir miyim?

C: Hayır. LED, tipik olarak 350mA civarında sabit bir akım kaynağı gerektirir. 12V kaynaktan basit bir direnç çok verimsiz ve sıcaklıkla kararsız olur. Özel bir LED sürücü veya anahtarlamalı regülatör gereklidir.

S: Sipariş verirken akı sınıfı kodunu (örneğin, J3) nasıl yorumlamalıyım?

C: Sınıf kodu (J3 gibi), LED'in ışık akısının belirli bir aralıkta (örneğin, J3: 120-130 lm) olduğunu belirtir. Bu, tasarımınızda parlaklık tutarlılığı için seçim yapmanıza olanak tanır.

S: Termal direnç spesifikasyonu neden önemlidir?

C: Termal direnç (R_thJS), ısının LED ekleminden lehim noktasına ne kadar kolay aktığını tanımlar. Daha düşük bir değer daha iyi ısı dağılımı anlamına gelir. Bu değeri güç dağılımı ve ortam sıcaklığı ile kullanarak, beklenen eklem sıcaklığını hesaplayabilir ve 150°C'nin altında kaldığından emin olabilirsiniz.

9. Çalışma Prensipleri ve Teknoloji Trendleri

9.1 Temel Çalışma Prensibi

Bu, fosfor dönüştürmeli bir beyaz LED'dir. Çekirdek, ileri öngerilim uygulandığında (elektrolüminesans) mavi ışık yayan bir yarı iletken çiptir (tipik olarak InGaN). Bu mavi ışık, paket içine yerleştirilmiş sarı (veya çok renkli) bir fosfor tabakasına çarpar. Fosfor, mavi ışığın bir kısmını emer ve onu daha geniş bir spektrumda sarı ışık olarak yeniden yayar. Kalan mavi ışık ve dönüştürülmüş sarı ışığın karışımı, insan gözü tarafından beyaz ışık olarak algılanır. Mavi ve sarı emisyonun kesin oranı, ilişkili renk sıcaklığını (CCT) belirler.

9.2 Endüstri Trendleri

Otomotiv LED aydınlatmasındaki trend, daha yüksek parlaklık yoğunluğuna (daha küçük kaynaklardan daha fazla ışık), geliştirilmiş verimliliğe (vat başına lümen) ve artırılmış güvenilirliğe doğrudur. EMC paketleri, geleneksel plastiklere göre daha yüksek güç yoğunluklarına izin vererek bu yönde önemli bir adımı temsil eder. Gelecekteki gelişmeler, çip ölçekli paketleri (CSP), daha iyi renksel geriverim ve stabilite için gelişmiş fosforları ve entegre sürücü çözümlerini içerebilir. Odak noktası, sistem maliyetini ve karmaşıklığını azaltırken giderek daha katı otomotiv güvenilirlik standartlarını karşılamaya devam etmektir.
