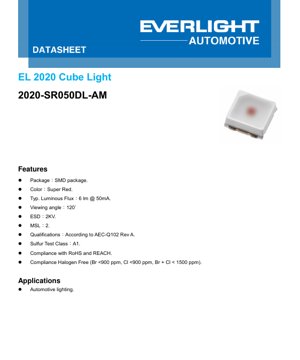

2020 Küp Işık LED Veri Sayfası - Boyut 2.0x2.0x0.7mm - Gerilim 2.5V - Güç 0.125W - Süper Kırmızı - Türkçe Teknik Doküman

1. Ürün Genel Bakışı

2020 Küp Işık, öncelikle zorlu otomotiv aydınlatma uygulamaları için tasarlanmış yüksek performanslı bir yüzey montaj LED'dir. Kompakt 2.0mm x 2.0mm boyutları, güvenilir ve parlak aydınlatmanın gerektiği alan kısıtlı tasarımlar için uygun olmasını sağlar. Bu bileşenin temel avantajları, zorlu çevre koşulları altında performans ve uzun ömür sağlayan katı AEC-Q102 otomotiv standardına uygunluğu ve RoHS, REACH ve halojensiz direktiflerine uyumluluğunu içerir. Hedef pazar, gösterge paneli göstergeleri, orta konsol aydınlatması ve çeşitli sinyal lambaları dahil olmak üzere, doğrudan otomotiv iç ve dış aydınlatma modüllerine odaklanmıştır.

2. Derinlemesine Teknik Parametre Analizi

2.1 Fotometrik ve Elektriksel Özellikler

LED'in temel performansı, 50mA'lik standart test akımında tanımlanır. Bu koşul altında, tipik olarak 6 lümen ışık akısı sağlar, minimum 4 lm ve maksimum 10 lm değerlerine sahiptir. Baskın dalga boyu 629 nm (Süper Kırmızı) merkezlidir ve tipik olarak 627 nm ile 639 nm arasında değişir, bu da kesin renk noktasını tanımlar. 50mA'de ileri gerilim (Vf) tipik olarak 2.5V'dur ve 1.75V ile 2.75V arasında değişir. Bu parametre, sürücü devre tasarımı ve termal yönetim hesaplamaları için çok önemlidir. Cihaz, geniş 120 derecelik bir görüş açısı sunarak, birçok aydınlatma uygulaması için uygun geniş ve eşit bir ışınım deseni sağlar.

2.2 Mutlak Maksimum Değerler ve Termal Özellikler

Güvenilir çalışmayı sağlamak için, cihaz Mutlak Maksimum Değerlerinin ötesinde çalıştırılmamalıdır. Maksimum sürekli ileri akım 75 mA'dir ve çok kısa darbe süreleri (≤10 μs) için izin verilen darbe akımı 400 mA'dir. Maksimum güç dağılımı 206.25 mW'dır. Eklem sıcaklığı (Tj) 150°C'yi aşmamalıdır ve çalışma sıcaklığı aralığı -40°C ile +125°C arasındadır; bu, otomotiv kaput altı veya dış uygulamaları için gereklidir. İki termal direnç değeri sağlanır: gerçek termal direnç (Rth JS gerçek) 40 K/W (tip.) ve elektriksel termal direnç (Rth JS el) 28 K/W (tip.). Vf sıcaklık katsayısından türetilen elektriksel değer, aktif termal yönetim sistemlerinde gerçek zamanlı eklem sıcaklığı tahmini için sıklıkla kullanılır.

3. Sınıflandırma Sistemi Açıklaması

Ürün, yüksek hacimli üretim için temel parametrelerde tutarlılık sağlamak amacıyla sınıflara ayrılmıştır.

3.1 Işık Akısı Sınıflandırması

Işık akısı dört sınıfa (E1'den E4'e) ayrılır; tipik E2 sınıfı 50mA'de 5 ila 6 lümeni, E3 sınıfı ise 6 ila 8 lümeni kapsar. Bu, tasarımcıların belirli uygulamaları için gerekli parlaklık seviyesine göre LED'leri seçmelerine olanak tanır.

3.2 İleri Gerilim Sınıflandırması

İleri gerilim, 1.75-2.0V'dan 2.5-2.75V'a kadar gerilim aralıklarına karşılık gelen dört sınıfa (1720, 2022, 2225, 2527) ayrılır. Bir dizideki Vf sınıflarını eşleştirmek, daha düzgün akım dağılımı ve parlaklık elde etmeye yardımcı olabilir.

3.3 Baskın Dalga Boyu Sınıflandırması

Baskın dalga boyu ayrıca, 627-630 nm'den 636-639 nm'ye uzanan dört koda (2730, 3033, 3336, 3639) ayrılır. Renk üzerindeki bu sıkı kontrol, görsel tutarlılığı sağlar; bu, renk algısının önemli olduğu otomotiv aydınlatmasında kritik bir öneme sahiptir.

4. Performans Eğrisi Analizi

4.1 IV Eğrisi ve Bağıl Işık Akısı

İleri Akım - İleri Gerilim grafiği karakteristik bir üstel ilişki gösterir. Bağıl Işık Akısı - İleri Akım eğrisi, tipik 50mA noktasına kadar neredeyse doğrusaldır ve standart çalışma aralığında iyi bir verimlilik gösterir.

4.2 Sıcaklık Bağımlılığı

The Relative Luminous Flux vs. Junction Temperature graph indicates that light output decreases as temperature increases, a typical behavior for LEDs. The Relative Forward Voltage vs. Junction Temperature curve has a negative slope, providing a method to estimate junction temperature by measuring Vf. The Dominant Wavelength Shift vs. Junction Temperature shows a positive shift (towards longer wavelengths) with increasing temperature.

4.3 Spektral Dağılım ve Güç Azaltma

Bağıl Spektral Dağılım grafiği, yaklaşık 629 nm merkezli monokromatik kırmızı çıkışı doğrular. İleri Akım Güç Azaltma Eğrisi, termal tasarım için kritiktir; lehim pedi sıcaklığı 25°C'nin üzerine çıktıkça izin verilen maksimum sürekli akımın nasıl azaltılması gerektiğini gösterir. Örneğin, ped sıcaklığı 125°C'de maksimum akım 75 mA'dir.

5. Mekanik ve Paket Bilgisi

LED, yaklaşık 0.7mm yüksekliğe sahip kompakt bir 2020 paketinde (2.0mm x 2.0mm) bulunur. Mekanik çizim, tüm kritik boyutları ve toleransları (tipik olarak ±0.1mm) belirtir. Bileşen, eklemden baskılı devre kartına (PCB) etkili ısı dağılımı için bir termal ped özelliğine sahiptir.

5.1 Önerilen Lehim Pedi Düzeni

PCB tasarımı için detaylı bir lehim pedi deseni (footprint) sağlanmıştır. Bu, anot ve katot lehim pedlerinin boyutlarının yanı sıra merkezi termal pedin boyutlarını da içerir. Bu öneriyi takip etmek, güvenilir lehim bağlantıları, uygun elektriksel bağlantı ve optimum termal performans elde etmek için gereklidir.

6. Lehimleme ve Montaj Kılavuzları

6.1 Reflow Lehimleme Profili

Veri sayfası, cihazın 260°C'lik bir tepe reflow sıcaklığına 30 saniyeye kadar dayanabileceğini belirtir. Bu, standart kurşunsuz (SnAgCu) lehim reflow işlemleriyle uyumludur. Tasarımcılar, termal şoku en aza indirmek ve güvenilir montaj sağlamak için ön ısıtma, bekleme, reflow ve soğutma aşamalarından oluşan kontrollü bir sıcaklık profili izlemelidir.

6.2 Kullanım Önlemleri

Genel kullanım önlemleri arasında LED lensine mekanik stres uygulamaktan kaçınmak, işleme sırasında elektrostatik deşarjı (ESD) önlemek (cihaz 2kV HBM için derecelendirilmiştir) ve montaj sırasında polaritenin doğru olduğundan emin olmak yer alır; çünkü cihaz ters yönde çalışma için tasarlanmamıştır.

7. Paketleme ve Sipariş Bilgisi

LED'ler, otomatik pick-and-place montajı için şerit ve makara üzerinde tedarik edilir. Belirli makara boyutu ve makara başına paketleme miktarı, paketleme bilgisi bölümünde tanımlanmıştır.

7.1 Parça Numaralandırma Sistemi

Parça numarası2020-SR050DL-AMaşağıdaki şekilde çözümlenir:

• 2020: Ürün ailesi ve paket boyutu (2.0mm x 2.0mm).
• SR: Renk (Süper Kırmızı).
• 050: Test akımı (50 mA).
• D: Lead frame tipi (Au + Beyaz yapıştırıcı).
• L: Parlaklık seviyesi (Aileye göre düşük sınıf; spesifik akı sınıflandırma tablolarıyla tanımlanır).
• AM: Otomotiv uygulama sınıfını belirtir.

8. Uygulama Önerileri

8.1 Tipik Uygulama Senaryoları

Birincil uygulama otomotiv aydınlatmadır. Bu, anahtar arka aydınlatması, gösterge paneli göstergeleri ve ortam aydınlatması gibi iç uygulamaları içerir. Dış uygulamalar, yan işaret lambaları, merkezi yüksek montaj stop lambaları (CHMSL) veya kırmızı rengin belirtildiği diğer sinyal işlevlerini içerebilir. AEC-Q102 kalifikasyonu, bu zorlu ortamlar için uygun olmasını sağlar.

8.2 Tasarım Hususları

Sürücü Devresi:LED parlaklığı gerilimin değil akımın bir fonksiyonu olduğundan, kararlı ışık çıkışını korumak için sabit akım sürücüsü önerilir. Sürücü, LED'in ileri gerilim sınıfını da hesaba katarak gerekli akımı (örn. 50mA) sağlayacak şekilde boyutlandırılmalıdır.Termal Yönetim:Termal pede bağlı yeterli bir termal rahatlatma deseni ile uygun PCB düzeni zorunludur. Uygulamanın maksimum ortam sıcaklığında eklem sıcaklığının sınırlar içinde kalmasını sağlamak için güç azaltma eğrisini kullanın.Optik Tasarım:İstenen ışın deseni ve aydınlatma düzgünlüğünü elde etmek için lens veya ışık kılavuzları tasarlanırken 120°'lik görüş açısı dikkate alınmalıdır.

9. Teknik Karşılaştırma ve Farklılaşma

Standart ticari sınıf SMD LED'lerle karşılaştırıldığında, bu bileşenin temel farklılaştırıcıları, otomotiv sınıfı güvenilirlik sertifikaları (AEC-Q102) ve genişletilmiş çalışma sıcaklığı aralığıdır (-40°C ila +125°C). Detaylı kükürt direnci sınıflandırmasının (Sınıf A1) dahil edilmesi, kükürt içeren gazlara maruz kalmanın gümüş bazlı bileşenleri aşındırabileceği otomotiv uygulamaları için bir diğer kritik avantajdır. Hem gerçek hem de elektriksel termal direnç parametrelerinin sağlanması, birçok rakip ürüne göre gelişmiş termal modelleme için daha fazla esneklik sunar.

10. Sıkça Sorulan Sorular (Teknik Parametrelere Dayalı)

S: Rth JS gerçek ve Rth JS el arasındaki fark nedir?C: Rth JS gerçek, fiziksel bir sıcaklık sensörü kullanılarak ölçülen, eklemden lehim noktasına olan gerçek termal dirençtir. Rth JS el, ileri gerilimin sıcaklıkla değişiminden hesaplanır ve çalışma sırasında yerinde eklem sıcaklığı izleme için kullanılır.

S: Uygulamam için doğru sınıfı nasıl seçerim?C: Minimum gereken parlaklığınıza göre ışık akısı sınıfını (E1-E4) seçin. Bir dizideki diğer LED'lerle akım paylaşımı için veya sürücü tasarımını basitleştirmek için ileri gerilim sınıfını seçin. Katı renk tutarlılığı gereksinimleri için baskın dalga boyu sınıfını seçin.

S: Bu LED'i bir gerilim kaynağı ile sürebilir miyim?C: Önerilmez. LED'ler akım kontrollü cihazlardır. İleri gerilimdeki küçük bir değişiklik, üstel IV ilişkisi nedeniyle akımda büyük bir değişikliğe neden olabilir; bu da tutarsız parlaklığa ve potansiyel aşırı akım hasarına yol açar. Her zaman sabit akım sürücüsü veya kararlı bir gerilim kaynağı ile akım sınırlayıcı direnç kullanın.

11. Pratik Tasarım ve Kullanım Örneği

Örnek: Gösterge Paneli Uyarı Göstergesi Tasarımı.Bir tasarımcı, kritik bir uyarı ışığı için parlak, güvenilir bir kırmızı göstergeye ihtiyaç duyar. Yüksek görünürlük için E3 ışık akısı sınıfındaki (6-8 lm) 2020-SR050DL-AM'i seçer. PCB düzeni, önerilen lehim pedini kesinlikle takip eder ve ısıyı dağıtmak için termal pede bağlı geniş bir bakır alan kullanır. 12V otomotiv beslemesi ile basit bir devre, tipik Vf değeri 2.5V baz alınarak hesaplanan, akımı 50mA ile sınırlamak için seri bir direnç kullanır. Tasarım, tam otomotiv sıcaklık aralığında doğrulanır; güç azaltma eğrileri kullanılarak performans teyit edilir ve uyarı ışığının 85°C ortam sıcaklığında bile parlaklık spesifikasyonlarını karşılaması sağlanır.

12. Çalışma Prensibi Tanıtımı

Bu bir yarı iletken ışık yayan diyottur. Bant aralığı enerjisini aşan bir ileri gerilim uygulandığında, elektronlar ve delikler yarı iletken çipin aktif bölgesinde yeniden birleşir ve enerjiyi foton (ışık) formunda salar. Çipin spesifik malzeme bileşimi, yayılan ışığın dalga boyunu (rengini) belirler. Bu Süper Kırmızı LED'de, ~629 nm'lik baskın dalga boyu üretilir. Işık daha sonra şekillendirilir ve çevresel koruma sağlayan kapsülleyici lens aracılığıyla yayılır.

13. Teknoloji Trendleri ve Gelişmeler

Otomotiv SMD LED'lerdeki trend, daha yüksek verimliliğe (watt başına daha fazla lümen) doğru devam etmektedir; bu, daha düşük güç tüketimi ve azaltılmış termal yükle daha parlak sinyaller sağlar. Ayrıca, aydınlatma modüllerinin küçültülmesini desteklemek için korunan veya iyileştirilmiş termal performansla daha da küçük paket boyutlarına doğru bir itiş vardır. Daha yüksek sıcaklık döngüsü ve daha sert kimyasallara karşı direnç gibi aşırı koşullar altında gelişmiş güvenilirlik, önemli bir gelişim odağı olmaya devam etmektedir. Ayrıca, sürücü elektroniğinin veya çoklu renk çiplerinin (RGB) tek bir pakete entegrasyonu, gelişmiş aydınlatma sistemleri için devam eden bir trenddir.
