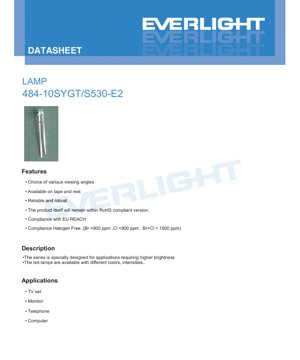

LED Lamba 484-10SYGT/S530-E2 Veri Sayfası - Parlak Sarı Yeşil - 20mA - 12.5mcd - Türkçe Teknik Doküman

1. Ürün Genel Bakışı

Bu belge, yüksek parlaklıklı bir Parlak Sarı Yeşil LED lamba için eksiksiz teknik özellikleri sağlar. Cihaz, çeşitli gösterge ve arka aydınlatma uygulamaları için üstün ışık performansı sunmak üzere, yeşil şeffaf reçine içinde kapsüllenmiş AlGaInP çip teknolojisi kullanılarak tasarlanmıştır. Temel avantajları arasında görüş açısı seçeneği, otomatik montaj için bant ve makara üzerinde bulunabilirlik ve RoHS, REACH ve Halojensiz gereksinimleri de dahil olmak üzere başlıca çevre ve güvenlik standartlarına uygunluk yer alır.

1.1 Hedef Pazar ve Uygulamalar

Bu LED, güvenilir ve tutarlı ışık çıkışı talep eden uygulamalar için tasarlanmıştır. Tipik uygulama alanları, tüketici elektroniği ve bilgi işlem cihazlarındaki durum göstergeleri ve arka aydınlatmayı içerir. Belirtilen spesifik uygulamalar televizyonlar, bilgisayar monitörleri, telefonlar ve genel bilgisayar çevre birimleridir.

2. Mutlak Maksimum Değerler

Cihazın güvenilirliğini sağlamak ve kalıcı hasarı önlemek için çalışma limitleri aşılmamalıdır. Tüm değerler 25°C ortam sıcaklığında (Ta) belirtilmiştir.

• Sürekli İleri Akım (IF):25 mA
• Tepe İleri Akım (IFP):60 mA (1/10 görev döngüsünde, 1 kHz)
• Ters Gerilim (VR):5 V
• Güç Dağılımı (Pd):60 mW
• Çalışma Sıcaklığı Aralığı (Topr):-40°C ila +85°C
• Depolama Sıcaklığı Aralığı (Tstg):-40°C ila +100°C
• Lehimleme Sıcaklığı (Tsol):5 saniye için 260°C (dalga veya reflow)

3. Elektro-Optik Karakteristikler

Ana performans parametreleri, aksi belirtilmedikçe standart test koşullarında (Ta=25°C, IF=20mA) ölçülür. Bunlar LED'in ışık çıkışını, rengini ve elektriksel davranışını tanımlar.

3.1 Işık ve Renk Metrikleri

• Işık Şiddeti (Iv):Tipik değer 12.5 milikandela (mcd), minimum değer 6.3 mcd'dir.
• Görüş Açısı (2θ1/2):Yarı şiddet açısı tipik olarak 80 derecedir ve ışık hüzmesinin yayılmasını tanımlar.
• Tepe Dalga Boyu (λp):Tipik olarak 575 nanometre (nm).
• Baskın Dalga Boyu (λd):Tipik olarak 573 nm, algılanan renktir.
• Spektrum Radyasyon Bant Genişliği (Δλ):Tipik olarak 15 nm, spektral saflığı gösterir.

3.2 Elektriksel Parametreler

• İleri Gerilim (VF):1.7V (Min) ile 2.4V (Max) arasında değişir, 20mA'de tipik değer 2.0V'dir.
• Ters Akım (IR):5V ters gerilim uygulandığında maksimum 10 μA.

Not: İleri gerilim (±0.1V), ışık şiddeti (±10%) ve baskın dalga boyu (±1.0nm) için ölçüm belirsizlikleri sağlanmıştır.

4. Performans Eğrisi Analizi

Veri sayfası, cihazın değişen koşullar altındaki davranışını gösteren çeşitli karakteristik grafikler içerir. Bunlar devre tasarımı ve termal yönetim için gereklidir.

4.1 Spektral ve Uzaysal Dağılım

TheBağıl Şiddet - Dalga Boyueğrisi, 575nm civarında merkezlenmiş emisyon spektrumunu gösterir.Yönlülükdesen grafiği, 80 derecelik görüş açısını görsel olarak temsil eder ve ışık şiddetinin merkez ekseninden nasıl azaldığını gösterir.

4.2 Akım-Gerilim İlişkisi

Theİleri Akım - İleri Gerilim (IV Eğrisi)grafiği doğrusal değildir, diyotlar için tipiktir. Akım sınırlayıcı devre tasarımı için kritik olan, artan akımla birlikte gerilim yükselişini gösterir.Bağıl Şiddet - İleri Akımeğrisi, ışık çıkışının akımla arttığını, ancak özellikle termal etkiler önemli hale geldiğinde mükemmel şekilde doğrusal olmayabileceğini gösterir.

4.3 Sıcaklık Bağımlılığı

TheBağıl Şiddet - Ortam Sıcaklığıeğrisi, ortam sıcaklığı arttıkça ışık çıkışının azaldığını gösterir; bu, yüksek sıcaklık uygulamaları için kritik bir faktördür.İleri Akım - Ortam Sıcaklığıgrafiği (muhtemelen sabit gerilim veya güç altında), cihaz karakteristiklerinin sıcaklıkla nasıl değiştiğini ve sürüş koşullarını nasıl etkilediğini gösterebilir.

5. Mekanik ve Paket Bilgisi

5.1 Paket Boyutları

Detaylı bir boyut çizimi sağlanmıştır. Ana notlar şunları içerir: tüm boyutlar milimetre cinsindendir; flanş yüksekliği 1.5mm'den az olmalıdır; ve aksi belirtilmedikçe genel tolerans ±0.25mm'dir. Mühendisler PCB ayak izi tasarımı ve boşluk kontrolleri için bu çizime başvurmalıdır.

5.2 Polarite Tanımlama

Katot (negatif) ucu tipik olarak lens üzerinde düz bir nokta, daha kısa bir uç veya paket diyagramında gösterildiği gibi başka bir işaretle belirtilir. Montaj sırasında doğru polariteye dikkat edilmelidir.

6. Sınıflandırma ve Sipariş Bilgisi

Ürün, bir parti içinde tutarlılık sağlamak için ana parametreler için bir derecelendirme sistemi kullanır. Ambalaj üzerindeki etiket bu dereceleri gösterir.

• CAT:Işık Şiddeti Dereceleri.
• HUE:Baskın Dalga Boyu (renk) Dereceleri.
• REF:İleri Gerilim Dereceleri.

Diğer etiket alanları arasında Müşteri Üretim Numarası (CPN), Üretim Numarası (P/N), Paketleme Miktarı (QTY) ve Parti Numarası (LOT No) bulunur.

7. Paketleme Şartnamesi

LED'ler, elektrostatik deşarj (ESD) ve nemden kaynaklanan hasarı önlemek için paketlenir.

• Birincil Paketleme:Anti-elektrostatik torba.
• İkincil Paketleme:5 torba içeren iç karton.
• Üçüncül Paketleme:10 iç karton içeren dış karton.
• Paketleme Miktarı:Torba başına minimum 200 ila 1000 adet. Bu nedenle, bir dış karton 10.000 ila 50.000 adet arasında içerir (10 iç karton * 5 torba * 200-1000 adet).

8. Montaj, Lehimleme ve Kullanım Kılavuzları

8.1 Uç Şekillendirme

• Uçları, epoksi ampul tabanından en az 3mm uzaklıkta bir noktadan bükün.
• Şekillendirmeyi lehimlemeden önce yapın.
• Pakete stres uygulamaktan kaçının. Hizalanmamış PCB delikleri strese neden olabilir ve performansı düşürebilir.
• Uçları oda sıcaklığında kesin.

8.2 Depolama

• Teslim alındığında ≤30°C ve ≤%70 Bağıl Nemde depolayın. Bu koşullar altında raf ömrü 3 aydır.
• Daha uzun süreli depolama için (1 yıla kadar), azot ve nem alıcı içeren kapalı bir kap kullanın.
• Yoğuşmayı önlemek için nemli ortamlarda hızlı sıcaklık değişimlerinden kaçının.

8.3 Lehimleme Süreci

Lehim noktası ile epoksi ampul arasında minimum 3mm mesafe koruyun.

El Lehimlemesi:İğne ucu sıcaklığı maks. 300°C (maks. 30W havya için), lehimleme süresi maks. 3 saniye.
Daldırma/Dalga Lehimleme:Ön ısıtma sıcaklığı maks. 100°C (maks. 60 sn için), lehim banyosu sıcaklığı maks. 5 saniye için 260°C.

Önerilen bir lehimleme sıcaklık profili sağlanmıştır; ön ısıtma, likidüs üzerinde kontrollü bir süre ve kontrollü bir soğuma hızı vurgulanır. Laminer dalga akı uygulamaktan ve hızlı soğutmadan kaçının. Lehimleme (daldırma veya el) yalnızca bir kez yapılmalıdır. Sıcakken uçlara stres uygulamaktan kaçının ve LED'i oda sıcaklığına soğuyana kadar şoktan koruyun.

8.4 Temizleme

• Gerekirse, yalnızca oda sıcaklığında izopropil alkol ile ≤1 dakika temizleyin.
• LED'e zarar verebileceğinden, kesinlikle gerekli olmadıkça ve önceden nitelendirilmedikçe ultrasonik temizleme kullanmayın.

8.5 Isı Yönetimi

Uygulama tasarım aşamasında yeterli ısı emici dikkate alınmalıdır. Çalışma akımı ve ortam sıcaklığı doğrudan bağlantı sıcaklığını etkiler, bu da ışık çıkışını ve uzun vadeli güvenilirliği etkiler. Sağlanan güç azaltma eğrileri, güvenli çalışma koşullarını belirlemek için gereklidir.

9. Uygulama Notları ve Tasarım Hususları

9.1 Devre Tasarımı

LED'i her zaman bir sabit akım kaynağı veya bir gerilim kaynağı ile seri bağlı bir akım sınırlayıcı direnç ile sürün. Direnç değerini, tipik ileri gerilimi (2.0V) ve istenen akımı (normal çalışma için ≤20mA) kullanarak, güç kaynağı gerilimini de hesaba katarak hesaplayın. Örneğin: R = (V_besleme - VF_LED) / I_istenen. Direncin güç derecesinin yeterli olduğundan emin olun.

9.2 PCB Yerleşimi

Önerilen paket ayak izini tam olarak takip edin. LED maksimum değerlerinde veya yakınında sürülecekse yeterli termal rahatlama sağlayın. Hassas analog veya RF devrelerini LED sürücü hatlarından uzak tutarak gürültü enjeksiyonundan kaçının.

9.3 Optik Entegrasyon

80 derecelik görüş açısı geniş alan aydınlatması için uygundur. Daha odaklanmış ışık için harici lensler veya ışık kılavuzları gerekebilir. Yeşil şeffaf reçine rengi optik sistemin bir parçasıdır ve üzeri boyanmamalıdır.

10. Teknik Karşılaştırma ve Farklılaşma

Bu AlGaInP tabanlı sarı-yeşil LED belirgin avantajlar sunar. Eski teknolojilerle karşılaştırıldığında, AlGaInP daha yüksek verimlilik ve parlaklık sağlar. Spesifik dalga boyu (573nm baskın), insan gözünün yüksek hassasiyet bölgesindedir (fotopik tepki), bu da onu nispeten düşük radyan güçte çok parlak görünmesini sağlar. Halojensiz ve REACH standartlarına uygunluk, çevre bilincine sahip tasarımlar ve katı malzeme düzenlemelerine sahip pazarlar için uygun hale getirir.

11. Sıkça Sorulan Sorular (SSS)

S: Bu LED'i 25mA'de sürekli olarak sürebilir miyim?
C: Sürekli ileri akım için Mutlak Maksimum Değer 25mA'dir. Güvenilir uzun vadeli çalışma için, bu maksimumun altında, tipik olarak standart test koşullarında belirtildiği gibi 20mA'de çalıştırmanız önerilir.

S: Tepe Dalga Boyu ile Baskın Dalga Boyu arasındaki fark nedir?
C: Tepe Dalga Boyu (λp), emisyon spektrumunun en yüksek şiddete sahip olduğu dalga boyudur. Baskın Dalga Boyu (λd), LED'in algılanan rengine karşılık gelen tek renkli ışığın dalga boyudur. Genellikle yakındırlar ancak aynı değildirler.

S: Etiket üzerindeki 'CAT', 'HUE' ve 'REF' kodlarını nasıl yorumlamalıyım?
C: Bunlar sınıflandırma kodlarıdır. 'CAT', LED'leri ışık şiddetine göre gruplandırır (örneğin, daha yüksek CAT numarası daha yüksek parlaklık anlamına gelebilir). 'HUE', baskın dalga boyuna (renk) göre gruplandırır. 'REF', ileri gerilime göre gruplandırır. Aynı sınıftan parçalar kullanmak, uygulamanızda renk ve parlaklık tutarlılığını sağlar.

S: Depolama koşulu neden bu kadar spesifik (3 ay, sonra azot)?
C: LED paketleri havadan nem emebilir. Yüksek sıcaklıkta lehimleme sırasında bu nem hızla genişleyerek iç katman ayrılmasına veya çatlamaya neden olabilir ("patlamış mısır" etkisi). 3 aylık sınır, ortam havasına maruz kalan torbalar içindir. Nem alıcılı azot depolama, uzun süreler boyunca nem emilimini önler.

12. Pratik Kullanım Örneği

Senaryo: Bir ağ yönlendirici için durum göstergesi paneli tasarlama.
Panel, güç, ağ aktivitesi ve sistem hataları için birden fazla parlak, güvenilir gösterge gerektirir. Parlak Sarı Yeşil LED, "Sistem Aktif" göstergesi için seçilmiştir.

Tasarım Adımları:
1. Sürücü Devresi:Yönlendiricinin dahili mantık beslemesi 3.3V'dur. 20mA'de tipik VF değeri 2.0V kullanılarak, seri bir akım sınırlayıcı direnç hesaplanır: R = (3.3V - 2.0V) / 0.020A = 65 Ohm. En yakın standart değer olan 68 Ohm seçilir, bu da yaklaşık 19.1mA'lik güvenli ve yeterli parlaklık sağlayan bir akımla sonuçlanır.
2. PCB Tasarımı:Paket boyut çiziminden alınan ayak izi kullanılır. Anot ve katot pedlerine, LED'i soğuma sırasında strese sokabilecek büyük bir termal kütle oluşturmadan lehimlemeye yardımcı olmak için küçük bir termal rahatlama bağlantısı eklenir.
3. Montaj:LED'ler tek bir üretim partisinden (aynı LOT No) ve tercihen aynı HUE ve CAT sınıflarından alınarak tüm yönlendirici birimlerinde tek tip renk ve parlaklık sağlanır. Bant ve makaradan otomatik pick-and-place ekipmanı kullanılarak yerleştirilirler.
4. Lehimleme:PCB, lehim dalgası temas noktası ile LED gövdesi arasında minimum 3mm mesafe korunarak, maksimum 5 saniye için 260°C kuralına uygun kontrollü bir dalga lehimleme sürecinden geçer.
5. Sonuç:Tüm performans ve düzenleyici gereksinimleri karşılayan, oldukça görünür, tutarlı ve güvenilir bir durum göstergesi.

13. Çalışma Prensibi

Bu LED, bir AlGaInP (Alüminyum Galyum İndiyum Fosfit) yarı iletken çip tabanlıdır. İleri bir gerilim uygulandığında, elektronlar ve delikler yarı iletkenin aktif bölgesine enjekte edilir. Bunlar yeniden birleşerek foton (ışık) şeklinde enerji açığa çıkarır. AlGaInP alaşımının spesifik bileşimi, bant aralığı enerjisini belirler ve bu da doğrudan yayılan ışığın dalga boyuna karşılık gelir—bu durumda, sarı-yeşil spektrumda (~573nm). Yeşil şeffaf epoksi reçine paketi, ışık çıkışını şekillendiren ve çip için mekanik ve çevresel koruma sağlayan bir lens görevi görür.

14. Teknoloji Trendleri

LED endüstrisi, daha yüksek verimlilik (vat başına daha fazla lümen), gelişmiş renk tutarlılığı ve daha düşük maliyet yönünde gelişmeye devam etmektedir. Bu cihaz belirli renkler için kanıtlanmış bir AlGaInP teknolojisi kullanırken, daha geniş trendler arasında daha yüksek bağlantı sıcaklıklarına dayanabilen daha sağlam paketleme malzemelerinin geliştirilmesi, mavi veya UV çiplerinden daha geniş spektrumlu beyaz ve diğer renkler için fosforların entegrasyonu ve yüksek yoğunluklu uygulamalar için paketlerin küçültülmesi yer alır. Ayrıca, veri sayfalarında daha ayrıntılı ömür testi ve tahmine dayalı modelleme ile desteklenen, çeşitli çalışma koşulları altında güvenilirliği ve ömrü artırmaya yönelik güçlü bir itici güç vardır.
