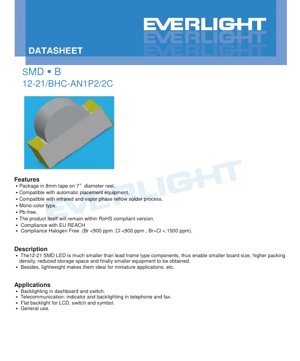

SMD LED 12-21/BHC-AN1P2/2C Veri Sayfası - Mavi - 3.5V - 25mA - Türkçe Teknik Doküman

1. Ürün Genel Bakışı

12-21/BHC-AN1P2/2C, mavi ışık üretmek için InGaN çip teknolojisini kullanan bir yüzey montaj cihazı (SMD) ışık yayan diyottur (LED). Bu bileşen, modern ve kompakt elektronik montajlar için tasarlanmış olup, kart alanı kullanımı ve otomatik üretim süreçlerinde önemli avantajlar sunar.

1.1 Temel Avantajlar ve Hedef Pazar

Bu LED'in birincil avantajı, geleneksel kurşun çerçeveli tip LED'lere kıyasla oldukça küçük olan minyatür 12-21 paket boyutudur. Bu, daha küçük baskılı devre kartları (PCB) tasarımına, daha yüksek bileşen yoğunluğuna, azaltılmış depolama gereksinimlerine ve nihayetinde daha kompakt son kullanıcı ekipmanlarına olanak tanır. Hafif yapısı, özellikle taşınabilir ve minyatür uygulamalar için uygun olmasını sağlar. Ürün, RoHS, EU REACH gibi temel endüstri standartlarına uyumludur ve halojensizdir (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm), bu da geniş bir tüketici ve endüstriyel elektronik yelpazesi için uygun hale getirir.

1.2 Uygulamalar

Tipik uygulamalar arasında gösterge panelleri, anahtarlar ve semboller için arka aydınlatma; telefon ve faks makineleri gibi telekomünikasyon cihazlarında gösterge ve arka aydınlatma; sıvı kristal ekranlar (LCD'ler) için düz arka aydınlatma; ve genel amaçlı gösterge kullanımı yer alır.

2. Teknik Parametre Derinlemesine İnceleme

Bu bölüm, veri sayfasında belirtilen temel elektriksel, optik ve termal parametrelerin detaylı ve objektif bir yorumunu sağlar.

2.1 Mutlak Maksimum Değerler

Bu değerler, cihaza kalıcı hasar verebilecek stres sınırlarını tanımlar. Bu sınırlarda veya ötesinde çalıştırılması önerilmez.

• Ters Gerilim (V_R):5V. Ters öngerilimde bu voltajın aşılması, eklem bozulmasına neden olabilir.
• Sürekli İleri Akım (I_F):25 mA. Sürekli olarak uygulanabilen maksimum DC akım değeridir.
• Tepe İleri Akım (I_FP):100 mA. Bu değer yalnızca darbe koşullarında (görev döngüsü 1/10 @ 1kHz) izin verilir ve DC çalışma için kullanılmamalıdır.
• Güç Dağılımı (P_d):110 mW. Paketin dağıtabileceği maksimum güçtür, termal sınırlamalar dikkate alınarak ileri voltaj ile ileri akımın çarpımı olarak hesaplanır.
• Elektrostatik Deşarj (ESD) İnsan Vücudu Modeli (HBM):150V. Bu nispeten düşük bir ESD toleransıdır ve cihazın statik elektriğe karşı hassas olduğunu gösterir. Montaj ve kullanım sırasında uygun ESD işlem prosedürleri zorunludur.
• Çalışma & Depolama Sıcaklığı:-40°C ila +85°C (çalışma), -40°C ila +90°C (depolama). Bu geniş aralık, çeşitli çevre koşullarında güvenilirliği sağlar.
• Lehimleme Sıcaklığı:Reflö lehimleme için tepe sıcaklığı 260°C olarak belirtilmiştir ve maksimum 10 saniye süreyle uygulanmalıdır. El lehiminde ise her terminal için 350°C'yi aşmamak ve 3 saniyeden fazla tutmamak gerekir.

2.2 Elektro-Optik Karakteristikler

Bu parametreler, aksi belirtilmedikçe, 25°C ortam sıcaklığında ve 20 mA ileri akım (I_F) ile standart test koşullarında ölçülür.

• Işık Şiddeti (I_v):28.5 mcd (minimum) ile 72 mcd (maksimum) arasında değişir, tipik bir değer belirtilmemiştir. Gerçek değer, sınıflandırma grubu tarafından belirlenir (Bkz. Bölüm 3). ±%10 tolerans belirtilmiştir.
• Görüş Açısı (2θ_1/2):120 derece (tipik). Bu geniş görüş açısı, su berraklığındaki reçine kubbenin karakteristiğidir ve alan aydınlatması ve göstergeler için uygun geniş bir yayılım deseni sağlar.
• Tepe Dalga Boyu (λ_p):468 nm (tipik). Bu, spektral güç dağılımının maksimum olduğu dalga boyudur.
• Baskın Dalga Boyu (λ_d):470 nm (tipik). Bu, insan gözü tarafından algılanan ve rengi tanımlayan tek dalga boyudur. ±1 nm tolerans belirtilmiştir.
• Spektral Bant Genişliği (Δλ):35 nm (tipik). Bu, maksimum yoğunluğun yarısında (FWHM) yayılan spektrumun genişliğini tanımlar.
• İleri Gerilim (V_F):3.5V (tipik), I_F=20mA'de 4.0V (maksimum). ±0.1V tolerans belirtilmiştir. Bu parametre, akım sınırlayıcı devre tasarımı için çok önemlidir.
• Ters Akım (I_R):V_R=5V'de 50 µA (maksimum).

3. Sınıflandırma Sistemi Açıklaması

LED'ler, bir üretim partisi içinde tutarlılığı sağlamak için temel optik ve elektriksel parametrelere göre sınıflandırılır (binlenir). Bu, tasarımcıların belirli uygulama gereksinimlerini karşılayan parçaları seçmesine olanak tanır.

3.1 Işık Şiddeti Sınıflandırması

LED'ler, N1, N2, P1 ve P2 kodlarıyla tanımlanan dört şiddet grubuna ayrılır. Her bir grubun şiddet aralığı net bir şekilde tanımlanmıştır; P2 en yüksek çıkış grubunu temsil eder (57.0 - 72.0 mcd). Sınıflandırma tablosunda ışık şiddeti için tolerans ±%11 olarak belirtilmiştir.

3.2 Baskın Dalga Boyu Sınıflandırması

Mavi renk, baskın dalga boyu sınıflandırması ile kontrol edilir. LED'ler dört gruba ayrılır: A9 (464.5-467.5 nm), A10 (467.5-470.5 nm), A11 (470.5-473.5 nm) ve A12 (473.5-476.5 nm). Bu, tanımlı bir aralık içinde renk tutarlılığını sağlar. Tolerans ±1 nm'dir.

4. Mekanik ve Paket Bilgisi

4.1 Paket Boyutları

Veri sayfası, 12-21 SMD paketinin detaylı bir boyut çizimini sağlar. Ana boyutlar arasında toplam uzunluk, genişlik ve yükseklik ile pad aralığı ve boyutu yer alır. Belirtilmemiş tüm toleranslar ±0.1 mm'dir. Polarite, paket üzerindeki bir işaretle belirtilir; bu, montaj sırasında doğru yönlendirme için esastır.

4.2 Paketleme Formatı

LED'ler nem geçirmez paketleme içinde tedarik edilir. 8 mm genişliğindeki taşıyıcı bantlara yerleştirilir ve 7 inç çapındaki makaralara sarılır. Her makarada 2000 adet bulunur. Paketleme, bir nem alıcı içerir ve bileşenleri depolama ve taşıma sırasında ortam neminden korumak için alüminyum nem geçirmez bir torba içinde mühürlenir.

5. Lehimleme ve Montaj Kılavuzu

Uygun kullanım, güvenilirliği sağlamak ve bu hassas bileşenlere zarar gelmesini önlemek için kritik öneme sahiptir.

5.1 Depolama ve Nem Hassasiyeti

Bu ürün neme karşı hassastır. Açılmamış torba 30°C/%90 RH veya daha düşük sıcaklıkta depolanmalıdır. Açıldıktan sonra, bileşenlerin 30°C/%60 RH veya daha düşük koşullarda 168 saat (7 gün) "zemin ömrü" vardır. Bu süre içinde kullanılmazsa veya nem alıcı göstergesi doygunluk gösteriyorsa, LED'ler kullanımdan önce 60 ± 5°C'de 24 saat boyunca ısıtılarak (baking) absorbe edilen nemin uzaklaştırılması ve reflö lehimleme sırasında "patlamış mısır" etkisinin önlenmesi gerekir.

5.2 Reflö Lehimleme Profili

Detaylı bir kurşunsuz reflö lehimleme sıcaklık profili sağlanmıştır:

• Ön Isıtma:150-200°C, 60-120 saniye.
• Sıvı Faz Üzerinde Geçen Süre (217°C):60-150 saniye.
• Tepe Sıcaklığı:Maksimum 260°C, maksimum 10 saniye süreyle.
• Isıtma Hızı:Maksimum 6°C/saniye.
• 255°C Üzerinde Geçen Süre:Maksimum 30 saniye.
• Soğutma Hızı:Maksimum 3°C/saniye.

Reflö lehimleme işlemi ikiden fazla kez yapılmamalıdır. Isıtma sırasında LED gövdesi üzerindeki stres önlenmelidir.

5.3 El Lehimleme ve Onarım

El lehimleme gerekliyse, lehimleme ucu sıcaklığı 350°C'nin altında olan bir havya ile yapılmalı ve her terminal için 3 saniyeden fazla uygulanmamalıdır. Havya gücü 25W veya daha az olmalıdır. Her terminalin lehimlenmesi arasında en az 2 saniyelik bir aralık bırakılmalıdır. Lehimleme sonrası onarım kesinlikle önerilmez. Eğer kesinlikle kaçınılmazsa, LED çipi üzerindeki termal ve mekanik stresi önlemek için her iki terminali aynı anda ısıtmak için çift uçlu bir havya kullanılmalıdır.

6. Uygulama Önerileri ve Tasarım Hususları

6.1 Akım Sınırlama Zorunludur

Veri sayfası açıkça, harici bir akım sınırlayıcı direncingerekli olduğunuuyarır. LED'ler doğrusal olmayan, üstel bir akım-gerilim ilişkisi sergiler. İleri gerilimdeki tipik değerin ötesindeki küçük bir artış, büyük ve potansiyel olarak yıkıcı bir akım artışına yol açabilir. Direnç değeri (R), Ohm Kanunu kullanılarak hesaplanabilir: R = (Besleme Gerilimi - V_F) / I_F. Muhafazakar bir tasarım için daima veri sayfasındaki maksimum V_Fdeğerini kullanın.

6.2 Termal Yönetim

Paket küçük olsa da, güç dağılımı (110 mW'ye kadar) ısı üretir. Optimum ömür ve kararlı ışık çıkışı için, PCB tasarımında yeterli termal rahatlama sağlayın. Bu, uygun boyutlu bakır pad'lerin kullanılmasını ve mümkünse ısıyı diğer kart katmanlarına dağıtmak için termal viyaların kullanılmasını içerir.

6.3 ESD Koruması

Yalnızca 150V'luk bir ESD HBM derecesi ile bu bileşen oldukça hassastır. ESD-güvenli çalışma istasyonları uygulayın, topraklanmış bileklikler kullanın ve bileşenleri iletken kaplarda taşıyın. LED, ESD olaylarına eğilimli harici arayüzlere bağlıysa, PCB üzerine geçici voltaj bastırma (TVS) diyotları veya diğer koruma devreleri eklemeyi düşünün.

7. Teknik Karşılaştırma ve Farklılaşma

12-21 paketi, boyut ve kullanım kolaylığı arasında bir denge sunar. Daha büyük SMD LED'lere (örn., 3528, 5050) kıyasla önemli ölçüde kart alanı tasarrufu sağlar. Daha küçük çip ölçekli paketlere (CSP) kıyasla genellikle montajı ve görsel muayenesi daha kolaydır. Geniş 120 derecelik görüş açısı, onu daha dar hüzmeli LED'lerden ayırır ve odaklanmış nokta aydınlatmasından ziyade alan aydınlatması için daha uygun hale getirir. Dağınık reçine yerine su berraklığındaki reçine, daha yüksek ışık çıkış verimliliği sağlar ancak daha parlak bir nokta kaynağı olarak görünebilir.

8. Sıkça Sorulan Sorular (Teknik Parametrelere Dayalı)

8.1 Bu LED'i daha yüksek parlaklık için 30 mA'de sürebilir miyim?

No.Sürekli ileri akım (I_F) için Mutlak Maksimum Değer 25 mA'dir. Bu değerin aşılması, LED'in ömrünü kısaltacak ve yarı iletken eklem içindeki aşırı ısınma veya elektromigrasyon nedeniyle ani arızaya neden olabilir.

8.2 Diğer mavi LED'ler yaklaşık 3.0V iken neden ileri gerilim 3.5V?

İleri gerilim, yarı iletken malzemenin (InGaN) ve çipin spesifik epitaksiyel yapısının bir karakteristiğidir. 3.5V'luk bir V_Fdeğeri, mavi InGaN LED'ler için tipik aralık içindedir. Bu, güç kaynağı tasarımında dikkate alınmalıdır.

8.3 Nem hassasiyeti talimatlarını takip etmezsem ne olur?

MSL (Nem Hassasiyet Seviyesi) talimatlarını göz ardı etmek, reflö lehimleme sırasında "patlamış mısır" etkisine veya tabakalaşmaya yol açabilir. Absorbe edilen nem, ısıtıldığında hızla buhara dönüşerek LED reçinesini çatlatabilen veya iç tel bağlantılarını hasara uğratabilen iç basınç oluşturur; bu da ani veya gecikmeli arıza ile sonuçlanır.

9. Pratik Tasarım ve Kullanım Senaryosu

Senaryo: Taşınabilir bir cihaz için durum göstergesi tasarımı.12-21 LED, küçük boyutu ve düşük güç tüketimi nedeniyle mükemmel bir seçimdir. Tasarımcı, iyi görünürlük sağlamak için ışık şiddeti için P1 grubunu (45-57 mcd), tutarlı bir mavi renk için baskın dalga boyu için A10 grubunu (467.5-470.5 nm) seçer. 3.3V'luk bir sistem gerilimi kullanılır. Seri direnç hesaplaması: R = (3.3V - 4.0V_maks) / 0.020A. Bu negatif bir değer verir ve 3.3V'un maksimum V_Fdeğerini aşmak için yetersiz olduğunu gösterir. Bu nedenle, daha yüksek bir besleme gerilimi (örn., 5V) kullanılmalıdır: R = (5.0V - 4.0V) / 0.020A = 50 Ohm. Standart 51-ohm'luk bir direnç seçilir. PCB yerleşimi, gösterge sinyal hattında ESD koruma diyotları ve bir toprak katmanına bağlı termal rahatlama pad'leri içerir.

10. Çalışma Prensibi ve Teknoloji Trendleri

10.1 Temel Çalışma Prensibi

Bu LED, İndiyum Galyum Nitrür (InGaN) yapılmış bir yarı iletken p-n eklemine dayanır. İleri bir gerilim uygulandığında, elektronlar ve delikler aktif bölgeye enjekte edilir ve burada yeniden birleşirler. Bu yeniden birleşme sırasında açığa çıkan enerji, foton (ışık) olarak yayılır. InGaN alaşımının spesifik bileşimi, bant aralığı enerjisini ve dolayısıyla yayılan ışığın dalga boyunu (rengini) belirler; bu durumda mavi spektrumdadır (~470 nm).

10.2 Endüstri Trendleri

SMD LED'lerdeki trend, daha yüksek verimlilik (vat başına daha fazla lümen), daha küçük paket boyutları ve geliştirilmiş güvenilirlik yönünde devam etmektedir. Ayrıca, tam renkli ekranlar ve mimari aydınlatma gibi yüksek renk tutarlılığı gerektiren uygulamaların taleplerini karşılamak için renk ve şiddet için daha sıkı sınıflandırma toleranslarına odaklanılmaktadır. Miniaturizasyon çabası, daha da küçük paketlerin ve çip ölçekli paketleme (CSP) teknolojilerinin geliştirilmesini desteklemektedir. Ayrıca, kontrol elektroniğinin doğrudan LED die ile entegrasyonu (örn., akıllı LED'ler) devam eden bir gelişim alanıdır.
