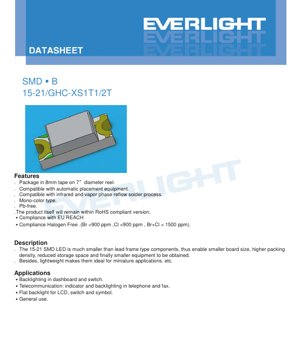

SMD LED 15-21/GHC-XS1T1/2T Veri Sayfası - Boyut 1.6x0.8x0.6mm - Gerilim 3.3V - Renk Parlak Yeşil - Türkçe Teknik Doküman

1. Ürün Genel Bakışı

15-21/GHC-XS1T1/2T, yüksek yoğunluklu, minyatür uygulamalar için tasarlanmış bir yüzey montaj cihazı (SMD) LED'dir. Su berraklığında reçine paketleme içinde kapsüllenmiş bir InGaN çipinden yayılan parlak yeşil bir renk özelliğine sahiptir. Bu bileşen, geleneksel kurşun çerçeveli LED'lerden önemli ölçüde daha küçüktür ve daha kompakt kart tasarımları, daha yüksek paketleme yoğunluğu ve genel ekipman boyutunun azaltılmasını sağlar. Hafif yapısı, alan kısıtlı ve taşınabilir cihazlar için idealdir.

Ana avantajlar arasında standart otomatik yerleştirme ekipmanları ve yeniden akış lehimleme işlemleri (hem kızılötesi hem de buhar fazlı) ile uyumluluk bulunur. Ürün, kurşunsuz (Pb-free) olarak üretilmiştir, AB RoHS ve REACH direktiflerine uygundur ve halojensiz gereksinimlerini karşılar (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm).

2. Teknik Özellikler Derinlemesine İnceleme

2.1 Mutlak Maksimum Değerler

Cihaz, kalıcı hasarı önlemek için bu sınırların ötesinde çalıştırılmamalıdır. Maksimum ters gerilim (VR) 5V'dur. Sürekli ileri akım (IF) değeri 25 mA'dir ve darbe koşullarında (görev döngüsü 1/10 @ 1kHz) izin verilen tepe ileri akım (IFP) 100 mA'dir. Maksimum güç dağılımı (Pd) 95 mW'dır. Cihaz, İnsan Vücudu Modeli (HBM) başına 150V'luk bir elektrostatik deşarja (ESD) dayanabilir. Çalışma sıcaklığı aralığı (Topr) -40°C ila +85°C arasındadır, depolama sıcaklığı (Tstg) ise -40°C ila +90°C'ye kadar uzanır. Lehimleme sıcaklığı sınırları, yeniden akış (10 saniye için maksimum 260°C) ve el lehimlemesi (3 saniye için maksimum 350°C) için tanımlanmıştır.

2.2 Elektro-Optik Karakteristikler

Ta=25°C ve IF=20mA standart test koşulunda ölçüldüğünde, cihaz 180.0 mcd minimum ile 360.0 mcd maksimum arasında değişen bir ışık şiddeti (Iv) sergiler. Tipik görüş açısı (2θ1/2) 130 derecedir ve geniş bir yayılım deseni sağlar. Spektral özellikler, tipik tepe dalga boyu (λp) 518 nm ve baskın dalga boyu (λd) aralığı 515.0 nm ila 530.0 nm olan parlak yeşil rengini tanımlar. Tipik spektral bant genişliği (Δλ) 35 nm'dir. İleri gerilim (VF) tipik olarak 3.3V ölçülür, aralığı 2.70V ila 3.70V'dir. Ters gerilim (VR) 5V uygulandığında maksimum ters akım (IR) 50 μA'dır. Cihazın ters öngerilim altında çalışması için tasarlanmadığını unutmayın; VR değeri yalnızca IR testi amaçlıdır.

3. Sınıflandırma Sistemi Açıklaması

LED'ler, uygulama tasarımında tutarlılığı sağlamak için ana performans parametrelerine göre sınıflara ayrılır.

3.1 Işık Şiddeti Sınıflandırması

IF=20mA koşulu altında, ışık şiddeti üç sınıfa ayrılır: S1 (180.0 - 225.0 mcd), S2 (225.0 - 285.0 mcd) ve T1 (285.0 - 360.0 mcd). Işık şiddeti için ±%11 tolerans uygulanır.

3.2 Baskın Dalga Boyu Sınıflandırması

Ayrıca IF=20mA'da ölçülen baskın dalga boyu şu şekilde sınıflandırılır: W (515.0 - 520.0 nm), X (520.0 - 525.0 nm) ve Y (525.0 - 530.0 nm). Baskın dalga boyu için ±1nm tolerans uygulanır.

4. Performans Eğrisi Analizi

Veri sayfası tipik elektro-optik karakteristik eğrilerini içerir. Bu grafikler, ileri akım ile ışık şiddeti arasındaki ilişkiyi, ortam sıcaklığının ışık şiddeti üzerindeki etkisini, ileri gerilimin ileri akıma karşı durumunu ve spektral güç dağılımını görsel olarak temsil eder. Bu eğrilerin analizi, farklı sürücü akımları veya çalışma sıcaklıkları gibi standart olmayan koşullar altında cihaz davranışını anlamak için çok önemlidir, bu da sağlam devre tasarımı ve termal yönetim için gereklidir.

5. Mekanik ve Paket Bilgisi

5.1 Paket Boyutları

LED'in kompakt bir SMD paketi vardır. Boyutlar uzunluk 1.6mm, genişlik 0.8mm ve yükseklik 0.6mm'dir, aksi belirtilmedikçe tipik tolerans ±0.1mm'dir. Teknik çizim, uç pozisyonları, lens şekli ve genel ayak izi için detaylı ölçümler sağlar. Montaj sırasında doğru polarite yönlendirmesi için paket üzerinde bir katot işareti açıkça belirtilmiştir.

5.2 Makara ve Bant Paketleme

Bileşenler nem geçirmez paketleme içinde tedarik edilir. 8mm genişliğinde bir taşıyıcı bant içinde yer alırlar ve bu bant 7 inç çapında bir makaraya sarılır. Her makara 2000 adet içerir. Taşıyıcı bant cepleri ve makara için detaylı boyut çizimleri sağlanır, böylece otomatik al-yerleştir makineleri ile uyumluluk sağlanır. Paketleme, bir kurutucu içerir ve LED'leri depolama ve taşıma sırasında ortam neminden korumak için alüminyum nem geçirmez bir torba içinde mühürlenir.

6. Lehimleme ve Montaj Kılavuzları

6.1 Depolama ve Taşıma

Neme duyarlı cihazlar, açılmamış nem geçirmez torbalarında saklanmalıdır. Açıldıktan sonra, LED'ler 30°C veya daha düşük ve %60 bağıl nem veya daha düşük bir ortamda tutulursa 168 saat (7 gün) içinde kullanılmalıdır. Kullanılmayan LED'ler kurutucu ile yeniden mühürlenmelidir. Depolama süresi aşılırsa veya kurutucu göstergesi renk değiştirdiyse, kullanımdan önce 60 ±5°C'de 24 saat boyunca bir pişirme işlemi gereklidir.

6.2 Lehimleme İşlemi

Kurşunsuz yeniden akış lehimleme için belirli bir sıcaklık profili takip edilmelidir: 150-200°C arasında 60-120 saniye ön ısıtma, sıvı üstü süresi (217°C) 60-150 saniye, tepe sıcaklığı maksimum 10 saniye için 260°C'yi aşmamalıdır. 255°C üzerindeki maksimum ısınma hızı 3°C/sn, maksimum soğutma hızı ise 6°C/sn'dir. Yeniden akış lehimleme ikiden fazla yapılmamalıdır. El lehimlemesi sırasında, havya ucu sıcaklığı 350°C'nin altında olmalı, her uç için 3 saniyeden fazla uygulanmamalı, havya güç değeri 25W altında olmalıdır. Her uç lehimlendikten sonra en az 2 saniyelik bir aralık bırakılmalıdır. Isıtma sırasında LED gövdesi üzerindeki stres ve lehimleme sonrası PCB'nin eğilmesi önlenmelidir. İlk lehimlemeden sonra onarım önerilmez, ancak kaçınılmazsa, her iki ucu aynı anda ısıtmak için çift uçlu bir lehim havya kullanılmalı ve cihaz özellikleri üzerindeki etki önceden doğrulanmalıdır.

7. Paketleme ve Sipariş Bilgisi

Makara üzerindeki etiket, izlenebilirlik ve doğru uygulama için gerekli bilgileri sağlar: Müşteri Ürün Numarası (CPN), Ürün Numarası (P/N), Paketleme Miktarı (QTY), Işık Şiddeti Sınıfı (CAT), Renk Koordinatları & Baskın Dalga Boyu Sınıfı (HUE), İleri Gerilim Sınıfı (REF) ve Parti Numarası (LOT No). Bu sınıflandırma verileri, tasarımcıların belirli uygulama ihtiyaçları için sıkı kontrol edilmiş parametrelere sahip bileşenleri seçmelerine olanak tanır.

8. Uygulama Önerileri

8.1 Tipik Uygulama Senaryoları

Bu LED, otomotiv gösterge panelleri ve anahtarlarındaki arka aydınlatma uygulamaları için oldukça uygundur. Telekomünikasyonda, telefonlar ve faks makineleri için gösterge veya arka aydınlatma olarak hizmet eder. Ayrıca LCD'ler, anahtarlar ve semboller için düz arka aydınlatma ve genel amaçlı gösterge kullanımı için idealdir.

8.2 Tasarım Hususları

LED ile seri olarak bir akım sınırlayıcı direnç zorunludur. İleri gerilimin bir aralığı vardır (2.7V ila 3.7V) ve ışık şiddeti akıma bağımlıdır. Bu nedenle, direnç değeri, besleme gerilimi ve istenen ileri akım temel alınarak, en kötü durum VF'si dikkate alınarak hesaplanmalıdır, böylece akım asla 25mA'lık mutlak maksimum değeri aşmaz. Hafif gerilim kaymaları büyük akım değişikliklerine neden olabilir ve potansiyel olarak yanmaya yol açabilir. Cihaz, ön danışma ve nitelendirme olmadan askeri/uzay, otomotiv güvenlik/güvenlik sistemleri veya tıbbi ekipman gibi yüksek güvenilirlikli uygulamalar için tasarlanmamıştır.

9. Teknik Karşılaştırma ve Farklılaşma

Daha büyük delikli LED'lerle karşılaştırıldığında, bu SMD bileşeninin birincil avantajı minimal ayak izi ve yüksekliğidir, bu da ultra kompakt tasarımlar sağlar. Geniş 130 derecelik görüş açısı, geniş aydınlatma veya görünürlük gerektiren uygulamalar için faydalıdır. InGaN teknolojisinin kullanımı, doygun ve parlak bir yeşil renk sağlar. Standart kurşunsuz yeniden akış profilleri ile uyumluluğu, modern, çevre bilincine sahip üretim uygulamaları ile uyumludur. Detaylı sınıflandırma sistemi, tasarımcılara, sınıflandırılmamış veya gevşek sınıflandırılmış alternatiflere kıyasla, nihai ürünlerinde renk ve parlaklık tutarlılığı üzerinde daha yüksek bir kontrol seviyesi sunar.

10. Sıkça Sorulan Sorular (SSS)

S: Sınıflandırma kodlarının (S1, T1, W, X, vb.) amacı nedir?

C: Sınıflandırma, elektriksel ve optik parametre tutarlılığını sağlar. Tasarımcılar, farklı üretim partilerinden gelen LED'lerin aynı minimum parlaklık (CAT kodu) ve renk (HUE kodu) özelliklerini karşıladığından emin olmak için bir sınıf kodu belirleyebilir, bu da çoklu LED arka aydınlatma dizileri gibi düzgünlüğün anahtar olduğu uygulamalar için kritiktir.

S: Neden nem geçirmez bir torbada depolama bu kadar önemli?

C: SMD paketleri havadan nem emebilir. Yüksek sıcaklıklı yeniden akış lehimleme işlemi sırasında, bu hapsolmuş nem hızla genişleyerek iç katman ayrılmasına veya "patlamış mısır" etkisine neden olabilir, bu da paketi çatlatır ve LED'i yok eder. Torba ve pişirme prosedürleri bu arıza modunu önler.

S: Bu LED'i seri direnç olmadan sürebilir miyim?

C: Hayır. LED'ler akım kontrollü cihazlardır. İleri gerilimlerinin negatif bir sıcaklık katsayısı vardır ve birimden birime değişir. Doğrudan bir gerilim kaynağına bağlamak, kontrolsüz ve muhtemelen yıkıcı bir akım dalgalanmasına neden olacaktır. Seri bir direnç, akım regülasyonunun en basit şeklidir.

S: "Tepe İleri Akım" değerini nasıl yorumlamalıyım?

C: 1/10 görev döngüsü ve 1kHz frekansta 100mA tepe değeri, daha yüksek akımın kısa darbelerine izin verir, bu da 20mA standart test akımından daha düşük bir ortalama parlaklık elde etmek için PWM karartma için kullanılabilir. Zaman içindeki ortalama akım hala 25mA sürekli değerine uymalıdır.

11. Pratik Uygulama Örneği

Birden fazla parlak yeşil LED içeren bir durum göstergesi paneli tasarlamayı düşünün. Tasarımcı, düzgün ve tutarlı bir görünüm sağlamak için T1 parlaklık sınıfını ve X dalga boyu sınıfını seçer. Devre 5V hat tarafından beslenir. Maksimum ileri gerilim (3.7V) dikkate alınarak ve 20mA'lık bir ileri akım hedeflenerek, gerekli seri direnç değeri R = (Vbesleme - VF) / IF = (5V - 3.7V) / 0.020A = 65 Ohm olarak hesaplanır. Standart 68 Ohm'luk bir direnç seçilir, bu da biraz daha düşük bir akıma, yaklaşık 19.1mA'ya neden olur, bu güvenlidir ve spesifikasyon dahilindedir. PCB düzeni, LED'leri katot işaretine doğru polarite hizalaması ile yerleştirir ve ısı dağılımı için yeterli boşluk sağlar. Montajlı kart daha sonra belirtilen sıcaklık profili izlenerek kontrollü bir yeniden akış lehimleme işlemine tabi tutulur.

12. Çalışma Prensibi

Bu LED, İndiyum Galyum Nitrür (InGaN) yapılmış bir yarı iletken çip temel alır. Diyotun eşik değerini aşan bir ileri gerilim uygulandığında, elektronlar ve delikler yarı iletkenin aktif bölgesine enjekte edilir. Bunların yeniden birleşmesi, fotonlar (ışık) şeklinde enerji salar. InGaN alaşımının spesifik bileşimi, bant aralığı enerjisini belirler, bu da doğrudan yayılan ışığın dalga boyuna (rengine) karşılık gelir - bu durumda parlak yeşil. Su berraklığındaki reçine kapsülleyici, çipi korur ve bir lens görevi görerek, belirtilen 130 derecelik görüş açısını elde etmek için ışık çıktısını şekillendirir.

13. Teknoloji Trendleri

SMD LED'lerdeki trend, daha yüksek verimlilik (elektriksel watt başına daha fazla ışık çıktısı), artan yoğunluk için daha küçük paket boyutları ve geliştirilmiş renk geri verimi ve doygunluğu yönünde devam etmektedir. Ayrıca, kompakt alanlarda daha yüksek sürücü akımlarını desteklemek için güvenilirliği ve termal performansı artırmaya güçlü bir odaklanma vardır. Kurşunsuz ve halojensiz üretimin yaygın benimsenmesi, elektronik endüstrisinin çevresel sürdürülebilirliğe bağlılığını yansıtır. Ayrıca, veri sayfalarında sağlanan daha sıkı sınıflandırma ve daha detaylı karakterizasyon verileri, tasarımcıların tüketici elektroniği, otomotiv aydınlatması ve genel aydınlatmada ileri uygulamalar için daha hassas ve tutarlı optik sistemler oluşturmalarını sağlar.
