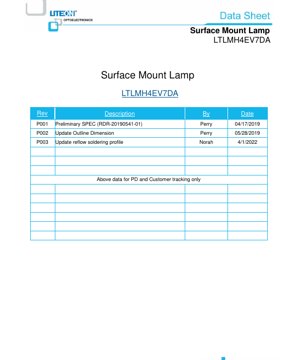

LTLMH4 EV7DA Yüzeye Monte LED Lamba Veri Sayfası - Boyutlar 4.2x4.2x2.0mm - Gerilim 2.2V - Güç 120mW - Kırmızı 624nm - Basitleştirilmiş Çince Teknik Doküman

1. Ürün Genel Bakışı

LTLMH4 EV7DA, zorlu aydınlatma uygulamaları için tasarlanmış yüksek parlaklıklı bir yüzey montajlı LED'dir. Kompakt endüstri standardı SMD paketleme formunda üstün optik performans sunan gelişmiş paketleme teknolojisi kullanır. Bu cihaz, otomatik yüzey montaj üretim hatları ve standart kurşunsuz geri akış lehimleme işlemleriyle uyumlu olacak şekilde tasarlanmıştır.

Bu LED, kontrollü bir ışınım deseni sağlayan dairesel ve eliptik olmak üzere iki konfigürasyonda sunulan özel lens paketlemesi kullanır. Bu tasarım, standart SMD veya PLCC paketlemelere kıyasla maliyet ve alan avantajı sağlayarak, ek harici optik lens gerektirmeden dar görüş açısı elde edebildiği için özellikle tabela uygulamalarına uygundur. Paketleme, iç ve dış ortamlarda uzun vadeli güvenilirliği sağlamak için üstün nem direnci ve UV koruması sunan gelişmiş epoksi malzeme kullanır.

1.1 Temel Özellikler ve Avantajlar

• Yüksek Işık Şiddeti Çıkışı:20mA akım altında, tipik ışık şiddeti 4200 mcd'ye ulaşarak parlak ve görünür bir görüntüleme efekti sağlar.
• Yüksek Enerji Verimliliği:Düşük güç tüketimi ve yüksek ışık verimliliği özelliklerine sahiptir.
• Çevresel Dayanıklılık:Üstün nem direnci ve UV korumalı kapsülleme dayanıklılığı artırır.
• Çevresel Uyumluluk:RoHS Direktifi'ne tam uyumludur, kurşunsuz ve halojensizdir.
• Optik Tasarımı:Kırmızı AlInGaP çip ve difüzyon paketi kullanılarak, ana dalga boyu 624nm'dir. Entegre lens, tipik 70/45 derecelik görüş açısı sağlar (karakteristik eğri ile tanımlandığı gibi).
• Üretime Hazırlık:MSL3 (Nem Hassasiyet Seviyesi 3) olarak derecelendirilmiştir, uygun önlemler alındığında standart SMT işleme uygundur.

1.2 Hedef Uygulamalar ve Pazar

Bu bileşen, bilgi görüntüleme sistemlerinde yüksek görünürlük ve güvenilirlik gerektiren uygulamalar için özel olarak tasarlanmıştır. Ana kullanım alanları şunları içerir:

• Video Bilgi Ekranı:Büyük iç ve dış mekan ekranları için uygundur.
• Trafik İşareti:Değişken bilgi işaretleri ve trafik kontrolü gösterge ışıkları için uygundur.
• Genel bilgi işareti:Reklam panoları, bilgi panelleri ve yönlendirme sistemlerini içerir.

2. Derinlemesine Teknik Parametre Analizi

2.1 Mutlak Maksimum Değerler

Bu değerler, cihazda kalıcı hasara yol açabilecek stres limitlerini tanımlar. Bu limitlerde veya üzerinde çalışma garantisi verilmez.

• Güç Tüketimi (Pd):Maksimum 120 mW.
• Tepe İleri Akımı (I_F(PEAK)):120 mA, sadece darbe koşullarında izin verilir (görev döngüsü ≤ 1/10, darbe genişliği ≤ 10ms).
• Doğru Akım İleri Akımı (I_FF):
• Sürekli 50 mA.Derecelendirme:_AOrtam sıcaklığı (T
• a) 45°C'nin üzerinde olduğunda, doğru akım ileri akımı 0.75 mA/°C oranında doğrusal olarak derecelendirilmelidir.
• Çalışma sıcaklığı aralığı:-40°C ila +85°C.
• Depolama Sıcaklığı Aralığı:-40°C ila +100°C.

Reflow lehimleme koşulları:

Belirlenen sıcaklık profilinde, maksimum 260°C tepe sıcaklığına, en fazla 10 saniye süreyle dayanabilir._A2.2 Elektriksel ve Optik Özellikler

• Bu parametreler, ortam sıcaklığında (T_Va) 25°C'de belirtilmiştir, cihazın tipik performansını tanımlar._FIşık şiddeti (I
• v_):2000-5700 mcd, IF
• = 20mA'de tipik değer 4200 mcd. Ölçümler CIE insan gözü tepki eğrisini takip eder ve değerler ±%15 test toleransını içerir._PBakış Açısı (2θ1/2
• ):_d70/45 derece (tipik değer). Bu, ışık şiddetinin eksenel değerin yarısına düştüğü tam açıdır, ölçüm toleransı ±2 derecedir.Tepe Emisyon Dalga Boyu (λ
• p):
• 634 nm (tipik değer)._FAna dalga boyu (λd_F):
• 618-630 nm, tipik değer 624 nm'dir. Bu, CIE kromatiklik diyagramından türetilen ve algılanan rengi tanımlayan tek bir dalga boyudur._RSpektral çizgi yarı genişliği (Δλ):15 nm (tipik değer), kırmızı emisyonun spektral saflığını gösterir._Rİleri yönlü voltaj (VF):

1.8-2.4 V, I

F

= 20mA'de tipik değer 2.2 V'dir.

Ters akım (I

R

):

• Ters gerilimde (VR
• 5V olduğunda, maksimum 10 μA.Önemli Not:
• Bu cihaz ters öngerilimli çalışma için tasarlanmamıştır; bu test koşulu sadece sızıntı akımı karakterizasyonu içindir.2.3 Termal Özellikler
• Etkin termal yönetim, LED performansı ve ömrü için kritik öneme sahiptir. 45°C üzerinde 0.75 mA/°C'lik azaltma spesifikasyonu, özellikle maksimum DC akımına yakın veya bu akımda çalışırken, yeterli PCB termal tasarımının gerekliliğini vurgular. Paket diyagramındaki üçüncü pad (P3/Anot), çalışma sırasında ısı dağılımını iyileştirmek için özellikle bir ısı emici ped veya soğutucuya bağlanması önerilir.3. Sınıflandırma Sistemi Spesifikasyonları

Üretim uygulamalarında renk ve parlaklık tutarlılığını sağlamak için LED'ler sınıflandırılır. LTLMH4 EV7DA, iki bağımsız sınıflandırma sistemi kullanır.3.1 Işık Şiddeti Sınıflandırması

LED'ler, 20mA'de ölçülen ışık şiddetine göre sınıflandırılır. Sınıflandırma kodu ambalaj torbasında işaretlenmiştir.

ES Sınıfı:

• 2000 - 2600 mcdET Kademesi:
• 2600 - 3400 mcdEU kademesi:
• 3400 - 4400 mcdEV kademesi:

4400 - 5700 mcdDikkat:

Her bir sınıf için limit değerler ±%15 toleransla uygulanır.

3.2 İleri Yönlü Gerilim Sınıflandırması

• LED'ler ayrıca, devre tasarımında akım eşleştirmesine yardımcı olmak için 20mA altındaki ileri yönlü gerilim düşüşlerine göre sınıflandırılır.1A Sınıfı:
• 1.8 - 2.0 V2A aralığı:
• 2.0 - 2.2 V3A Kademesi:
• 2.2 - 2.4 VDikkat:
• Her kademenin limit değerleri için ±0.1V tolerans geçerlidir.4. Performans Eğrisi Analizi

Veri sayfası, tasarım mühendisleri için kritik öneme sahip tipik karakteristik eğrilere atıfta bulunur. Metin içinde belirli grafikler yeniden üretilmemiş olsa da, aksi belirtilmedikçe genellikle 25°C'de ölçülen aşağıdaki ilişkileri içerirler:

Göreceli Işık Şiddeti vs. İleri Yönlü Akım (I-V Eğrisi):

Işık çıkışının akım arttıkça nasıl değiştiğini gösterir; genellikle yüksek akımlarda termal etkiler ve verim düşüşü nedeniyle doğrusal altı bir artış gösterir.

İleri Yönlü Gerilim vs. İleri Yönlü Akım:

• Diyotun V-I karakteristiğini gösterin.Göreceli ışık şiddeti vs. ortam sıcaklığı:
• Işık çıkışının bağlantı sıcaklığı arttıkça nasıl azaldığını gösterin; bu, termal tasarımın kilit bir faktörüdür.Bakış Açısı Modu Şeması (Referans Şekil 6):
• Uzaysal radyasyon modelini açıklar, tipik 70/45 derecelik bakış açısında yoğunluğun tepe değerinin %50'sine düştüğünü doğrular.Spektral Dağılım Şeması (Referans Şekil 1):
• Belirtilen 15 nm yarı genişliğe sahip, 634 nm tepe dalga boyu merkezli emisyon spektrumunu gösterir.Bu eğriler, tasarımcıların standart dışı çalışma koşullarında (farklı akım, sıcaklık) performansı tahmin etmesini sağlar ve sürücü devreleri ile termal yönetimin optimizasyonu için kritik öneme sahiptir.
• 5. Mekanik ve Paketleme Bilgileri5.1 Dış Boyutlar
• Bu paket, kompakt kapladığı alanıyla yüksek yoğunluklu PCB düzenlemeleri için uygundur.Paket gövde boyutları:

4.2mm ±0.2mm (uzunluk) x 4.2mm ±0.2mm (genişlik).

Toplam Yükseklik:

• Maksimum 6.2mm ±0.5mm. Anode.
• Levha Yüksekliği: Cathode.
• PCB yüzeyinden flanş tabanına, nominal 0.45mm.Pin aralığı:

2.0mm ±0.5mm (pinlerin paketten çıktığı noktada ölçülür).Reçine çıkıntısı:Paket flanşının altında en fazla 1.0mm reçine çıkıntısı olabilir.

Genel toleranslar:

Aksi çizimde belirtilmedikçe ±0.25 mm'dir.

5.2 Polarite Tanımlama ve Pad Tasarımı

• Bu cihazın üç elektriksel pad'i vardır:P1:
• KatotP2:
• AnotP3:
• Anot (tekrar).Önerilen kaynak ped deseni, P3 için bir dairesel ped (R0.5) içerir.

Kritik Tasarım Açıklaması:

P3 padının PCB üzerindeki bir soğutucu veya soğutma mekanizmasına bağlanması açıkça önerilir. Ana işlevi, çalışma sırasında LED jonksiyon bölgesinden ısıyı iletmek ve böylece performansı ve ömrü artırmaktır. Bu pad, PCB'nin termal yönetim stratejisine dahil edilmelidir.

• 6. Lehimleme ve Montaj Kılavuzu6.1 Nem Hassasiyeti ve Depolama
• JEDEC J-STD-020'ye göre, bu bileşen Nem Hassasiyet Seviyesi 3 (MSL3) olarak sınıflandırılmıştır._LMühürlü Torba Depolama:在原始防潮袋中的LED可在<30°C和90% RH条件下存储长达12个月。
• Atölye Ömrü:_P打开袋子后，组件必须在168小时（7天）内完成焊接，同时保持在<30°C和60% RH的条件下。Pişirme Gereksinimleri:
• 如果出现以下情况，需要在60°C ±5°C下烘烤20小时：湿度指示卡显示>10% RH；车间寿命超过168小时；或组件暴露于>30°C和60% RH的环境。烘烤应仅进行一次。_Pİşleme:Kullanılmayan LED'ler, yeniden kapatılmış nem geçirmez torbalarda kurutucu ile birlikte saklanmalıdır. Uzun süreli maruziyet, gümüş kaplı bacakların oksitlenmesine ve lehimlenebilirliğin etkilenmesine neden olabilir.
• 6.2 Reflow Lehimleme Sıcaklık ProfiliKurşunsuz reflow kaynak için önerilen sıcaklık profili, LED'lere zarar vermeden güvenilir bir montaj için kritik öneme sahiptir.

Ön Isıtma/Isı Dengeleme:

• Sıcaklık 150°C (minimum) ile 200°C (maksimum) arasında, en fazla 120 saniye.
• Liquidus zamanı (tL.
• ):
• Sıcaklığın 217°C'nin üzerinde olduğu süre 60-150 saniye olmalıdır.

Tepe Sıcaklığı (T

p

):

Maksimum 260°C.

Kademeli Sıcaklık Zamanı (t

• p):
• Belirtilen kademeli sıcaklık (255°C) ±5°C aralığında geçirilen süre 30 saniyeyi aşmamalıdır.Toplam ısınma süresi:
• 25°C'den tepe sıcaklığına geçiş süresi 5 dakikayı aşmamalıdır.Önemli Kısıtlama:
• Reflow lehimleme işlemi en fazla iki kez uygulanabilir.Bu cihaz, reflow lehimleme için özel olarak tasarlanmıştır.
• Dalga lehimlemeye uygun değildir.。

Yüksek sıcaklık lehimleme sırasında, LED'e dış mekanik stres uygulamaktan kaçının.

Tepe sıcaklığından hızlı soğutmaktan kaçının, termal şoku önlemek için.

6.3 TemizlemeLehimleme sonrası temizlik gerekliyse, izopropil alkol gibi alkol bazlı çözücüler kullanın. Epoksi lensi veya paketleme malzemesine zarar verebilecek aşındırıcı veya korozif kimyasal temizleyicilerden kaçının.7. Paketleme ve Sipariş Bilgileri_F7.1 Paketleme Özellikleri

LED'ler, otomatik yüzey montajı için endüstri standardı embossed carrier tape formatında sunulmaktadır._{Taşıyıcı Bant Genişliği (W):}16.0mm ±0.3mm._FCep Aralığı (P):_F8.0mm ±0.1mm._FMakara Boyutları:_FTaşıma bandı, 330mm ±2mm çapındaki bir makaraya sarılır.

Rulo başına miktar:

1,000 adet.

• Etiket:Makara üzerinde, bunlar güvenli işleme prosedürleri gerektiren elektrostatik hassas cihazlar olduğu için Elektrostatik Deşarj (ESD) uyarı etiketi bulunmaktadır.
• 8. Uygulama ve Tasarım Önerileri8.1 Sürücü Devre Tasarımı
• LED'ler akım kontrollü cihazlardır. Birden fazla LED'i (özellikle paralel bağlantıda) sürerken parlaklık tutarlılığını sağlamak için,Şiddetle tavsiye edilir

Her LED için seri olarak bir akım sınırlama direnci bağlayın (devre modeli A). Akım regülasyonu olmadan LED'i doğrudan bir voltaj kaynağından sürmek (devre modeli B) önerilmez, çünkü ileri voltaj (V

F

)'daki doğal farklılıklar (aynı partide bile) eşit olmayan akım dağılımına yol açarak belirgin parlaklık farklılıklarına ve potansiyel aşırı akım hasarına neden olur.

Direnç değeri (R), Ohm Kanunu kullanılarak hesaplanabilir: R = (V

• Güç kaynağı- V
• F) / I
• F, burada I
• Fbeklenen çalışma akımıdır (örneğin 20mA) ve V

F

Muhafazakar bir seçim yapılmalı, tüm koşullarda akımın sınırı aşmamasını sağlamak için genellikle veri sayfasındaki maksimum değer (2.4V) kullanılmalıdır.
8.2 Uygulamada Termal Yönetim

En iyi performans ve ömür için:
Soğutma pedini (P3) kullanın:

Önerilen üçüncü pedi (P3, anot) her zaman bir ısı emici olarak PCB üzerindeki bakır folyoya veya özel soğutma delikli desene bağlayın.
Akım düşürme kurallarına uyun:_F45°C'nin üzerindeki ortam sıcaklıkları için, 0.75 mA/°C düşürme kuralına uyun. Örneğin, 65°C ortam sıcaklığında maksimum sürekli akım şuna düşer: 50 mA - [0.75 mA/°C * (65°C - 45°C)] = 35 mA._FPCB Düzeni:

LED lehim pedleri etrafında, ısının bileşenden uzaklaştırılması için yeterli bakır kalınlığı ve alanı kullanın.
8.3 Optik Entegrasyon

Entegre 70/45 derece görüş açısı lensi, birçok işaret uygulamasında ikincil optik ihtiyacını ortadan kaldırarak mekanik tasarımı basitleştirir. Farklı ışın desenleri gerektiren uygulamalar için, nihai optik çıktıyı simüle etmek amacıyla tipik görüş açısı verilerine ve ışıma deseni eğrilerine başvurulmalıdır.

9. Teknik Karşılaştırma ve Farklılaşma

Standart SMD LED'ler (örneğin 3528, 5050 paketleri) veya PLCC (Plastik Kılavuzlu Çip Taşıyıcı) LED'lerle karşılaştırıldığında, LTLMH4 EV7DA işaret uygulamalarında belirgin avantajlar sunar:Üstün Optik Kontrol:

Özel lens paketi, ek lens gerektirmeden daha dar ve daha kontrollü bir görüş açısı (70/45°) sağlayarak sistem maliyetini ve karmaşıklığını azaltır.

1. Daha Yüksek Işık Şiddeti:4200 mcd'lik tipik şiddeti, genel amaçlı göstergeli SMD LED'lerden önemli ölçüde daha yüksektir; bu da onu yüksek ortam ışığına sahip veya uzun görüş mesafeli uygulamalar için uygun kılar.
2. Sağlam Paketleme:Gelişmiş nem ve UV dirençli epoksi reçine kullanımı, standart paketlemeye kıyasla daha iyi çevresel koruma sağlar; bu, açık hava işaretleri için hayati önem taşır._FIsı Dağıtım Pedi:
3. Özel bir ısı dağıtım pedinin (P3) entegrasyonu, birçok standart SMD LED'den daha iyi termal performans elde etmeyi amaçlayan bir tasarım özelliğidir ve daha yüksek sürücü akımı ile daha uzun ömür desteği sunar.10. Sıkça Sorulan Sorular (Teknik Özelliklere Dayalı)
4. Q1: Tepe dalga boyu (634nm) ile baskın dalga boyu (624nm) arasındaki fark nedir?A1: Tepe dalga boyu, emisyon spektrumundaki en yüksek noktaya karşılık gelen tek bir dalga boyudur. Baskın dalga boyu, renk biliminden (CIE diyagramı) kaynaklanır ve algılanan rengi temsil eden tek bir dalga boyunu ifade eder. Bu kırmızı LED için, 624nm'lik baskın dalga boyu, uygulamadaki renk spesifikasyonu için kritik bir parametredir.
5. Q2: Bu LED'i sürekli olarak 50mA ile sürebilir miyim?A2: Evet, ancak ortam sıcaklığı 45°C veya altında olması koşuluyla. Daha yüksek ortam sıcaklıklarında, aşırı ısınmayı ve hızlanmış yaşlanmayı önlemek için akım, 0.75 mA/°C kuralına göre düşürülmelidir.

Q3: Sabit voltaj sürücüler için bile seri direnç neden zorunludur?
