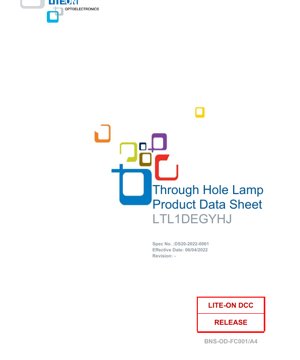

LTL1DEGYHJ Delikli LED Lamba Teknik Veri Sayfası - T-1 Paketi - Gerilim 2.0V - Güç 78mW - Yeşil/Sarı

1. Ürün Genel Bakışı

Bu belge, LTL1DEGYHJ olarak tanımlanan bir delikli LED lambanın özelliklerini detaylandırmaktadır. Bu bileşen, çeşitli elektronik cihazlarda durum göstergesi ve düşük güçlü aydınlatma uygulamaları için tasarlanmıştır. İki farklı renkte sunulmaktadır: yeşil ve sarı; her ikisi de düzgün, geniş açılı bir ışık çıkışı için beyaz dağınık bir lense sahiptir. Cihaz, popüler T-1 (3mm) çap paket standardına uygundur ve bu da onu çok çeşitli mevcut PCB tasarımları ve panel kesimleriyle uyumlu hale getirir.

1.1 Temel Özellikler ve Avantajlar

Bu LED serisinin birincil avantajları, düşük güç tüketimi ve yüksek ışık verimliliğini içerir; bu da nihai uygulamalarda enerji tasarrufuna katkıda bulunur. Kurşunsuz malzemeler kullanılarak üretilmiştir ve RoHS (Tehlikeli Maddelerin Kısıtlanması) direktiflerine tam uyumludur, çevre güvenliğini sağlar. Standart T-1 form faktörü, tasarımcılara hızlı prototipleme ve üretim için tanıdık ve yaygın olarak bulunabilen bir bileşen sunar.

1.2 Hedef Uygulamalar ve Pazarlar

Bu LED, net, güvenilir görsel göstergeler gerektiren geniş bir uygulama yelpazesi için uygundur. Ana hedef pazarlar arasında iletişim ekipmanları (örn. yönlendiriciler, modemler), bilgisayar çevre birimleri, tüketici elektroniği ve ev aletleri bulunur. Güvenilirliği ve basit sürücü gereksinimleri, onu güç durumu, çalışma modları veya sistem uyarılarını göstermek için ideal bir seçim haline getirir.

2. Teknik Parametre Derinlemesine Analizi

Bu bölüm, LTL1DEGYHJ LED için belirtilen temel elektriksel, optik ve termal parametrelerin nesnel ve ayrıntılı bir yorumunu sağlar.

2.1 Mutlak Maksimum Değerler

Teknik veri sayfasında belirli grafiksel eğrilere atıfta bulunulsa da (Şek.1, Şek.6), bunların etkileri tasarım için kritiktir. İleri akım - ileri gerilim (I-V) eğrisi, bir diyot karakteristiği olarak doğrusal değildir. Işık şiddeti ile ileri akım arasındaki ilişki, çalışma aralığında genellikle doğrusaldır, ancak tasarımcılar mutlak maksimum akım derecesini aşmamalıdır. Açısal şiddet dağılımı (görüş açısı ile ilgili), ışık çıkışının eksen dışında nasıl azaldığını gösterir; bu, farklı açılardan görünürlüğü sağlamak için önemlidir. Spektral dağılım grafiği, tepe emisyon dalga boyunu ve spektrumun genişliğini gösterir; bu da renk doygunluğu ile ilişkilidir.

2.2 Elektriksel ve Optik Karakteristikler

Optik karakteristiklerin test edildiği tipik çalışma noktası, 20mA'lik bir ileri akımda (IF) gerçekleşir. Bu akımda, her iki renk için tipik ileri gerilim (VF) 2.0V'dir ve 1.6V (min) ile 2.5V (maks) arasında değişir. Bu varyans, kararlı çalışma için her LED ile seri olarak akım sınırlayıcı dirençlerin kullanılmasını gerektirir. Işık şiddeti (Iv) renkler arasında önemli ölçüde değişir: yeşil LED tipik olarak 85 milikandela (mcd) şiddete sahipken, sarı LED tipik olarak 240 mcd şiddetiyle daha parlaktır. Görüş açısı (2θ1/2) geniş 80 derecedir ve panele monte göstergeler için uygun geniş bir yayılım deseni sağlar. Baskın dalga boyu (λd) algılanan rengi tanımlar: yeşil LED'ler 570nm, sarı LED'ler ise 590nm hedefler. Spektral yarı genişlik (Δλ) yeşil için yaklaşık 15nm, sarı için ise 20nm'dir; bu da yayılan ışığın spektral saflığını gösterir.

3. Sınıflandırma Sistemi Özellikleri

Üretimde renk ve parlaklık tutarlılığını sağlamak için, LED'ler temel parametrelere göre sınıflara ayrılır. Bu, tasarımcıların düzgünlük için belirli uygulama gereksinimlerini karşılayan bileşenleri seçmesine olanak tanır.

3.1 Işık Şiddeti Sınıflandırması

Işık şiddeti farklı kodlarla sınıflandırılır. Yeşil LED'ler için, 'CD' sınıfı 50-85 mcd'yi, 'EF' sınıfı ise 85-140 mcd'yi kapsar. Sarı LED'ler için, 'GH' sınıfı 140-240 mcd'yi, 'JK' sınıfı ise 240-400 mcd'yi kapsar. Bu sınıf sınırlarına ±%30'luk bir test toleransı uygulanır.

3.2 Baskın Dalga Boyu Sınıflandırması

Baskın dalga boyu da sınıflandırma yoluyla sıkı bir şekilde kontrol edilir. Yeşil LED'ler H06 (564-567nm), H07 (567-570nm), H08 (570-572nm) ve H09 (572-574nm) sınıflarında mevcuttur. Sarı LED'ler Y02 (584-589nm) ve Y03 (589-594nm) sınıflarında mevcuttur. Her dalga boyu sınıfı sınırı için tolerans ±1nm'dir; bu da seçilen bir sınıf içinde hassas renk eşleştirmesi sağlar.

4. Performans Eğrisi Analizi

While specific graphical curves are referenced in the datasheet (Fig.1, Fig.6), their implications are critical for design. The forward current vs. forward voltage (I-V) curve is non-linear, characteristic of a diode. The relationship between luminous intensity and forward current is generally linear within the operating range, but designers must not exceed the absolute maximum current rating. The angular intensity distribution (related to the viewing angle) shows how light output decreases off-axis, which is important for ensuring visibility from different angles. The spectral distribution plot shows the peak emission wavelength and the width of the spectrum, which correlates with the color saturation.

5. Mekanik ve Paketleme Bilgisi

5.1 Ana Hat Boyutları ve Toleranslar

LED, standart T-1 (3mm) yuvarlak paket boyutlarına uygundur. Ana mekanik notlar şunları içerir: tüm boyutlar milimetre cinsindendir ve aksi belirtilmedikçe genel tolerans ±0.25mm'dir. Flanş altındaki reçinenin maksimum çıkıntısı 1.0mm'dir. Uç aralığı, uçların paket gövdesinden çıktığı yerde ölçülür; bu, PCB yerleşimi için kritiktir. Anot (pozitif) uç, tipik olarak daha uzun uç olarak tanımlanır; bu, polarite tanımlaması için standart bir endüstri uygulamasıdır.

5.2 Paketleme Özellikleri

LED'ler, toplu taşıma ve otomatik montaj için paketlenmiştir. İlk olarak 500, 200 veya 100 parça içeren torbalara yerleştirilirler. Bu torbalardan on tanesi daha sonra bir iç karton kutuya yerleştirilir, toplam 5.000 parça eder. Son olarak, sekiz iç karton kutu bir dış nakliye kutusuna paketlenir, bu da her dış kutu için toplam 40.000 parça anlamına gelir. Teknik veri sayfasında, her sevkiyat partisinde yalnızca son paketin tam bir paket olmayabileceği belirtilmektedir.

6. Lehimleme ve Montaj Kılavuzları

LED performansını ve güvenilirliğini korumak için uygun işleme esastır.

6.1 Depolama ve Temizleme

LED'ler, 30°C'yi ve %70 bağıl nemi aşmayan bir ortamda saklanmalıdır. Orijinal nem bariyerli ambalajından çıkarılırsa, üç ay içinde kullanılmalıdır. Orijinal torbanın dışında daha uzun süreli depolama için, kurutucu ile birlikte kapalı bir kapta saklanmalıdır. Temizlik gerekirse, izopropil alkol gibi alkol bazlı çözücülerle yapılmalıdır.

6.2 Uç Şekillendirme

Uçların bükülmesi gerekiyorsa, bükme işlemi LED lensinin tabanından en az 3mm uzaklıkta bir noktada yapılmalıdır. Uç çerçevesinin tabanı dayanak noktası olarak kullanılmamalıdır. Uç şekillendirme her zaman lehimleme işleminden önce ve oda sıcaklığında, epoksi lens üzerindeki stresi önlemek için yapılmalıdır.

6.3 Lehimleme Süreci

Lensin tabanı ile lehim noktası arasında en az 2mm boşluk bırakılmalıdır. Lens asla lehime batırılmamalıdır. Havya ile el lehimlemesi için, önerilen maksimum sıcaklık 3 saniyeyi aşmamak üzere 350°C'dir (yalnızca bir kez). Dalga lehimlemesi için, ön ısıtma maksimum 60 saniye boyunca 100°C'yi aşmamalı ve lehim dalgası maksimum 5 saniye boyunca 260°C'de olmalıdır. Önemli olarak, Kızılötesi (IR) yeniden akış lehimlemesinin bu delikli tip LED ürünü için uygun olmadığı açıkça belirtilmiştir. Aşırı ısı veya süre, lens deformasyonuna veya felaket arızasına neden olabilir.

7. Uygulama Tasarım Önerileri

7.1 Sürücü Devresi Tasarımı

LED'ler akım kontrollü cihazlardır. Paralel olarak birden fazla LED kullanıldığında düzgün parlaklık sağlamak için, her LED ile seri olarak ayrı bir akım sınırlayıcı direnç kullanılması şiddetle tavsiye edilir (Devre A). Bireysel LED'ler arasındaki ileri gerilim (Vf) karakteristiğindeki küçük farklılıklar, akım paylaşımında ve dolayısıyla parlaklıkta önemli farklılıklara neden olacağından, LED'leri bireysel dirençler olmadan doğrudan paralel bağlamak (Devre B) önerilmez. Seri direnç değeri Ohm Kanunu kullanılarak hesaplanabilir: R = (Vbesleme - Vf_LED) / I_hedeflenen, burada Vf_LED teknik veri sayfasındaki tipik ileri gerilimdir (örn. 2.0V) ve I_hedeflenen hedef çalışma akımıdır (örn. 20mA).

7.2 Elektrostatik Deşarj (ESD) Koruması

Bu LED'ler elektrostatik deşarj hasarına karşı hassastır. İşleme ortamında önleyici tedbirler alınmalıdır: personel topraklanmış bileklik veya antistatik eldiven kullanmalıdır; tüm ekipman, çalışma masaları ve depolama rafları uygun şekilde topraklanmalıdır. İşleme sırasında sürtünme nedeniyle plastik lens üzerinde birikebilecek statik yükleri nötrleştirmek için bir iyon üfleyici önerilir.

8. Teknik Karşılaştırma ve Tasarım Hususları

Yüzeye montaj (SMD) LED'lerle karşılaştırıldığında, LTL1DEGYHJ gibi delikli LED'ler daha kolay manuel prototipleme ve onarım sunar ve mekanik bağlantıları nedeniyle yüksek titreşimli ortamlarda daha sağlam olabilir. Ana farklılaştırıcıları, kubbe şeklindeki dağınık lens tarafından sağlanan geniş görüş açısıdır (80°); bu, göstergenin geniş bir açı aralığından görünür olması gereken uygulamalar için idealdir. Tasarımcılar, modern SMD LED'lere kıyasla PCB üzerindeki daha yüksek güç dağılımını hesaba katmalı ve ışık yayılımı için lens çevresinde yeterli boşluk sağlamalıdır.

9. Sıkça Sorulan Sorular (Teknik Parametrelere Dayalı)

9.1 Bu LED'i sürekli olarak 30mA'de sürebilir miyim?

Mutlak maksimum DC ileri akım 30mA olsa da, optimal ömür ve güvenilirlik için, tipik test koşulu olan 20mA'de veya altında çalıştırmak tavsiye edilir. Maksimum derecede çalıştırmak, ömrü kısaltabilir ve termal stresi artırabilir.

9.2 Güç kaynağımın gerilimi LED'in ileri gerilimiyle eşleşse bile neden bir seri direnç gereklidir?

İleri gerilim (Vf) sabit bir değer değildir, bir aralığa sahiptir (örn. 1.6V ila 2.5V). Nominal 2.0V'ye ayarlanmış bir güç kaynağı, Vf'si aralığının alt ucunda olan bir LED'e aşırı akım sağlayabilir ve potansiyel olarak ona zarar verebilir. Seri direnç, basit, güvenilir bir akım regülatörü görevi görür.

9.3 Işık şiddeti sınıflarındaki ±%30 tolerans, tasarımım için ne anlama geliyor?

Bu, "EF" sınıfından (85-140 mcd) bir LED'in test edildiğinde aslında yaklaşık 60 mcd ila 182 mcd arasında herhangi bir yerde ölçülebileceği anlamına gelir. Çok düzgün parlaklık gerektiren uygulamalar için, daha dar bir sınıftan LED'ler seçmeniz veya devrenizde elektriksel kalibrasyon uygulamanız gerekebilir.

10. Pratik Uygulama Örnekleri

Örnek 1: Bir Cihazda Güç Göstergesi:EF sınıfından tek bir yeşil LED, 5V hattından bir seri direnç üzerinden 15mA'de sürüldüğünde, net, parlak bir "güç açık" göstergesi sağlar. Geniş görüş açısı, ekipmanın ön ve yan taraflarından görünürlüğü sağlar.

Örnek 2: Çift Durum Göstergesi:Birbirine bitişik bir yeşil ve bir sarı LED kullanımı. Bir mikrodenetleyici GPIO pini, her LED'i bağımsız olarak yakmak için akım çekebilir, böylece farklı sistem durumlarını gösterir (örn. yeşil "beklemede", sarı "aktif", her ikisi de kapalı "arıza"). Her LED için ayrı dirençler zorunludur.

11. Çalışma Prensibi Tanıtımı

Işık Yayan Diyotlar (LED'ler), üzerlerinden bir elektrik akımı geçtiğinde ışık yayan yarı iletken cihazlardır. Elektrolüminesans adı verilen bu olay, elektronların cihaz içindeki elektron delikleriyle yeniden birleşmesi ve enerjiyi foton şeklinde serbest bırakmasıyla gerçekleşir. Işığın rengi, kullanılan yarı iletken malzemenin enerji bant aralığı tarafından belirlenir. Bu bileşende, yeşil ve sarı ışık üretmek için belirli yarı iletken bileşikler kullanılır. Beyaz dağınık epoksi lens, yarı iletken çipi korumak, ışık çıkış huzmesini şekillendirmek ve ışığı dağıtarak düzgün, göz kamaştırmayan bir görünüm oluşturmak için hizmet eder.

12. Teknoloji Trendleri ve Bağlam

Yüzeye montaj teknolojisi (SMT) modern yüksek yoğunluklu elektroniğe hakim olsa da, delikli LED'ler sağlamlık, kolay manuel montaj veya mevcut tasarımlarla uyumluluk gerektiren uygulamalar için geçerliliğini korumaktadır. Gösterge LED'lerindeki trend, daha yüksek verimlilik (mA başına daha fazla ışık çıkışı) ve gelişmiş renk ve parlaklık tutarlılığı için daha sıkı sınıflandırma toleransları yönündedir. Bu bileşenin RoHS uyumluluğu ve kurşunsuz yapısı, küresel çevre düzenlemeleri ve endüstri standartlarıyla uyumludur. Bu teknik veri sayfasında özetlenen temel sürücü gereksinimleri ve uygulama prensipleri, hem delikli hem de SMD LED teknolojileri arasında tutarlıdır.
