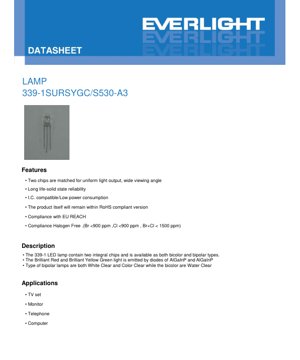

LED灯珠339-1SURSYGC/S530-A3规格书 - 双色/双极性 - 25mA - 亮红/黄绿 - 中文技术文档

1. 产品概述

339-1SURSYGC/S530-A3是一款双芯片LED灯珠，专为需要清晰、可靠指示照明的应用而设计。它提供双色和双极性两种配置，设计灵活。其主要发光颜色为亮红和亮黄绿，通过AlGaInP半导体技术实现。该器件具有固态可靠性高、工作寿命长、功耗低的特点，适合集成到各种电子系统中。

1.1 核心优势与目标市场

这款LED灯珠的关键优势包括匹配的芯片确保均匀的光输出和宽广的视角，提供一致的视觉性能。其设计兼容集成电路，简化了电路设计。产品符合相关环保法规，包括RoHS、欧盟REACH，且为无卤素产品（Br <900 ppm， Cl <900 ppm， Br+Cl < 1500 ppm）。其主要目标市场和应用是消费电子和计算机外设，具体包括：

• 电视机
• 电脑显示器
• 电话机
• 计算机

2. 深入技术参数分析

本节详细解析器件的电气、光学和热学规格。

2.1 绝对最大额定值

这些额定值定义了可能对器件造成永久性损坏的极限。在此条件下工作不保证性能。

2.2 光电特性 (T_a=25°C)

这些是标准测试条件下的典型工作参数。

测量说明：正向电压不确定度为±0.1V。发光强度不确定度为±10%。主波长不确定度为±1.0nm。

3. 性能曲线分析

规格书提供了SUR（亮红）和SYG（亮黄绿）两种型号的特性曲线。这些曲线对于理解器件在不同条件下的行为至关重要。

3.1 SUR（亮红）特性

SUR LED的曲线显示了相对强度与波长、指向性图、正向电流与正向电压（I-V曲线）、相对强度与正向电流、相对强度与环境温度以及正向电流与环境温度之间的关系。I-V曲线是典型的二极管特性，在达到正向电压阈值（约1.7-2.0V）后电流呈指数增长。强度与温度曲线显示，随着环境温度升高，光输出会降低，这是LED的常见特性，源于非辐射复合增加和效率下降。

3.2 SYG（亮黄绿）特性

SYG LED具有类似的曲线类型：相对强度与波长、指向性、I-V曲线以及强度与正向电流。此外，它还包含色度坐标与正向电流的关系曲线，这对于在不同驱动条件下颜色一致性很重要的应用至关重要。正向电流与环境温度的关系曲线有助于热管理设计。

4. 机械与封装信息

4.1 封装尺寸

该LED采用标准灯式封装。规格书中的关键尺寸说明包括：

• 所有尺寸单位均为毫米（mm）。
• 凸缘高度必须小于1.5mm（0.059英寸）。
• 除非另有说明，尺寸的默认公差为±0.25mm。

原始规格书中提供了详细的尺寸标注图，指定了引脚间距、主体直径和总高度。设计人员必须参考此图以创建准确的PCB封装。

5. 焊接与组装指南

正确处理对于保持LED性能和可靠性至关重要。

5.1 引脚成型

• 在距离环氧树脂灯珠底部至少3mm处弯曲引脚。
• 进行引脚成型必须在 soldering.
• 焊接前完成。成型过程中避免对LED封装施加应力，以防损坏或断裂。
• 在室温下切割引线框架。
• 确保PCB孔与LED引脚精确对齐，以避免安装应力。

5.2 存储

• 推荐存储条件：温度≤30°C，相对湿度≤70%。
• 运输后的存储寿命：在推荐条件下为3个月。
• 如需更长时间存储（最长1年）：请使用带氮气气氛和吸湿剂的密封容器。
• 避免在高湿度环境下快速温度变化，以防冷凝。

5.3 焊接工艺

保持焊点与环氧树脂灯珠之间至少3mm的距离。

附加焊接说明：

• 避免在高温下对引线框架施加应力。
• 不要进行超过一次的浸焊或手工焊接。
• 在LED冷却至室温前，保护环氧树脂灯珠免受机械冲击/振动。
• 避免从峰值焊接温度快速冷却。
• 始终使用最低的有效温度和最短的时间。

6. 包装与订购信息

6.1 包装规格

LED的包装旨在防止静电放电（ESD）和湿气损坏。

• 一级包装：防静电袋。
• 二级包装：内盒。
• 三级包装：外箱。
• 包装数量：每袋最少200至500片。每内盒5袋。每外箱10个内盒。

6.2 标签说明

包装上的标签包含以下信息：

• CPN：客户生产编号
• P/N：生产编号（例如，339-1SURSYGC/S530-A3）
• QTY：包装数量
• CAT：发光强度等级
• HUE：主波长等级
• REF：正向电压等级
• LOT No：用于追溯的批号

7. 应用建议与设计考量

7.1 典型应用电路

对于标准指示灯用途，需要一个简单的串联限流电阻。电阻值（R_s）可以使用欧姆定律计算：R_s= (V_电源- V_F） / I_F。其中V_F是典型正向电压（2.0V），I_F是所需正向电流（例如，20mA）。确保电阻的额定功率足够：P_R= (I_F)² * R_s.

。

• 7.2 设计考量电流驱动：_F始终使用恒流源或限流电阻驱动LED。不建议施加等于V_F.
• 的恒定电压，因为V存在单元间差异和温度依赖性。
• 热管理：尽管功耗较低，仍需确保外壳内有足够的通风，特别是在使用多个LED或环境温度接近最大额定值时。
• 双色/双极性操作：了解引脚排列和内部配置（双极性为共阳极/阴极，双色为独立芯片）以进行正确的电路设计。

ESD防护：

组装过程中遵循标准ESD处理程序，因为LED对静电放电敏感。

8. 技术对比与差异化

339-1系列通过其在标准灯式封装中的双芯片设计实现差异化。与单芯片LED相比，它在相同的封装尺寸内提供了双色或双极性（反极性保护）配置的可能性。采用AlGaInP技术为红和黄绿波长提供了高效率，在适中的20mA驱动电流下实现了良好的发光强度（红色250 mcd，黄绿色63 mcd）。25度的宽视角确保了从不同角度都能清晰可见，这对于面板指示灯非常有利。

9. 常见问题解答（基于技术参数）_d9.1 SUR和SYG版本有什么区别？_dSUR表示亮红LED（λ

~624nm），而SYG表示亮黄绿LED（λ

~573nm）。它们的主波长和典型发光强度不同。

9.2 我可以在最大连续电流25mA下驱动这款LED吗？

可以，但规格书中的光电特性是在20mA下指定的。在25mA下工作会产生更高的光输出，但也会增加功耗和结温，可能影响长期可靠性并导致波长轻微偏移。通常建议降额使用，在略低于绝对最大额定值的条件下工作，以提高使用寿命。9.3 对于这款灯珠，“双色”和“双极性”是什么意思？
双色：封装内包含两个独立的LED芯片（例如，一个红色，一个绿色），可以独立控制。它们通常有三个引脚（共阴极或共阳极）。

双极性：

封装内包含一个LED芯片，但其构造使得无论施加哪种极性的电压都会点亮（尽管可能只有一种极性能产生预期的颜色）。它充当一个简单的指示灯，无论直流极性如何都会亮起，常用于交流或极性无关的电路中。规格书提到这些有白色透明和彩色透明树脂可选。

9.4 焊接和引脚弯曲的3mm最小距离有多关键？

非常关键。构成LED灯珠的环氧树脂对热和机械应力敏感。焊接或弯曲距离小于3mm会将过多的热量传递到半导体芯片，造成损坏，或者可能导致环氧树脂开裂，从而引起早期失效或湿气侵入。
10. 实际设计与使用案例

场景：为电源单元设计一个双状态指示灯。

设计人员需要一个单一组件来显示“待机”（黄色）和“开机”（红色）状态。他们选择了339-1灯珠的双色版本。他们设计了一个电路，其中微控制器的一个引脚通过限流电阻驱动黄色（SYG）芯片的阴极以表示待机。另一个引脚通过单独的电阻驱动红色（SUR）芯片的阴极以表示“开机”状态。两个芯片的阳极连接在一起并接到正电源轨。25度的视角确保指示灯从前面板可见。设计人员遵循焊接指南，确保3mm的间隙，并根据封装尺寸指定正确的PCB封装。他们还确保将存储和处理说明传达给制造团队。

11. 技术原理介绍

339-1 LED灯珠采用磷化铝镓铟（AlGaInP）半导体材料作为其发光区域。AlGaInP是一种化合物半导体，其带隙能量——从而发射光的颜色——可以通过改变铝、镓和铟的比例来调节。亮红发射（~624nm）所需的成分与亮黄绿发射（~573nm）不同。当施加超过二极管开启电压的正向电压时，电子和空穴被注入有源区，在那里它们复合，以光子（光）的形式释放能量。这些光子的特定波长由AlGaInP材料的带隙决定。环氧树脂透镜用于保护半导体芯片、塑造光输出光束（25度视角）并增强光提取效率。
