1. 产品概述

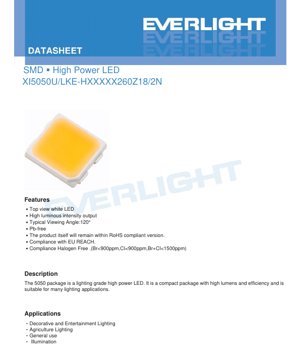

XI5050U/LKE-HXXXXX260Z18/2N是一款照明级大功率LED，采用紧凑型5050表面贴装器件封装。该元件旨在提供高光输出和效率，适用于广泛的通用及专业照明应用。其顶视白光发射和坚固的结构符合现代制造和环保标准。
1.1 核心优势与定位
此LED通过结合高发光强度和120度宽视角脱颖而出，确保宽广且均匀的光分布。它符合RoHS、欧盟REACH及无卤要求等关键行业标准，适用于环保法规严格的全球市场。无铅结构进一步提升了其环保特性。
1.2 目标应用领域
此LED的主要应用领域包括：
- 装饰与娱乐照明：凭借其高亮度和色彩一致性，非常适合重点照明、建筑轮廓照明和舞台灯光。
- 农业照明：适用于需要特定光谱和高效率以促进植物生长的园艺照明系统。
- 通用照明：是住宅、商业和工业照明灯具（如筒灯、面板灯、路灯）的可靠选择。
2. 深入技术参数分析
本节对规格书中定义的关键电气、光学和热学参数提供详细、客观的解读。
2.1 绝对最大额定值
这些额定值定义了可能导致器件永久损坏的应力极限。不保证在此极限或超出此极限下运行。
- 正向电流 (IF)：200 mA (直流)。这是LED可承受的最大连续电流。
- 脉冲正向电流 (IPF)：280 mA。允许在短脉冲操作下使用的更高电流，适用于测试或特定驱动方案。
- 功耗 (Pd)：5.2 W。封装作为热量耗散的最大功率，通常按 VF* IF.
- 结温 (Tj)：125 °C。半导体结处允许的最高温度。
- 结到电路板热阻 (Rθjc)：10 °C/W。此关键参数表示热量从LED结传导到电路板的效率。数值越低，热性能越好。
- 焊接温度：回流焊：260°C，10秒；手工焊：350°C，3秒。遵循这些温度曲线对于防止封装或芯片损坏至关重要。
2.2 电光特性
这些是在标准测试条件下测得的典型性能参数 (Tsoldering= 25°C, IF= 180mA)。
- 光通量 (Φ)：根据相关色温变体，最小值范围从700流明到780流明，公差为±11%。这定义了总的可见光输出。
- 正向电压 (VF)：在180mA下最大为26 V，公差为±0.1V。高VF表明封装内是一个串联连接的多芯片LED阵列。
- 显色指数 (CRI 或 Ra)：所列变体的最小值为70，公差为±2。CRI衡量光源相对于自然光源还原物体真实色彩的能力。
- 视角 (2θ1/2)：120度。光强为0度（轴向）值一半时的角度。
- 反向电流 (IR)：在 VR= 5V 时最大 50 µA。LED并非为反向偏压设计；此参数表示漏电流。
3. 分档系统说明
该产品采用全面的分档系统以确保色彩和亮度的一致性，这对于多个LED一起使用的照明应用至关重要。
3.1 显色指数分档
规格书定义了具有特定最小值的CRI档位，由型号中的单个字母表示。例如，'L'对应最小CRI为70。更高的档位如'H'（最小90）和'R'（最小90且R9 > 50）提供更优的色彩保真度，对零售或博物馆照明很重要。
3.2 光通量分档
光通量以50流明为步长进行分档，针对每个CCT组别。例如，一个4000K的LED可能被分为780L50（780-830流明）、830L50（830-880流明）等档位。这使设计者能够根据精确的流明输出要求选择LED，确保灯具内的一致性。
3.3 正向电压分档
电压从22V到26V以1V为步长分组（22J, 23J, 24J, 25J）。匹配VF档位可以简化驱动器设计并改善并联串中的电流匹配。
3.4 色度坐标分档
规格书在CIE 1931色度图上为每个CCT（2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K）提供了详细的(x, y)坐标框。每个CCT有多个子档位（例如，27K-A, 27K-B, 27K-F, 27K-G），定义了标准ANSI四边形内更小的区域。这种严格的分档对于实现出色的色彩均匀性、消除相邻LED之间的可见差异至关重要。
4. 量产列表与订购信息
列出了可用的标准产品及其关键参数。型号结构如下：XI5050U/LKE-H[光通量档位][色温][电压索引][电流索引]/[配置].
示例：XI5050U/LKE-H50780260Z18/2N 解码为：
- 光通量档位：5000K下最小780流明
- 色温：5000K
- VF索引：'260' 表示最大26V
- IF索引：'Z18' 表示180mA
- 配置：/2N（可能表示2芯片或其他内部配置）。
标准产品包括从2700K（暖白）到6500K（冷白）的色温，均具有最小CRI 70和最大VFmax为26V。
5. 性能与应用注意事项
5.1 热管理
由于功耗高达5.2W且Rθjc为10°C/W，有效的热管理是必不可少的。LED必须安装在具有足够散热通孔的PCB上，并且在大多数情况下需要连接到散热器。超过125°C的结温将显著缩短寿命并降低光输出。设计者应使用公式计算预期Tj：Tj= Tjboard+ (P* Rdθjc)。5.2 电气驱动注意事项
该LED的额定正向电流为180mA。必须使用恒流源驱动，而非恒压源，以确保稳定的光输出并防止热失控。高正向电压（高达26V）要求驱动器能够提供此电压。对于使用多个LED的设计，串联连接会累加V
，而并联连接则需要仔细匹配档位或采用单独的电流调节，以防止电流不均。F5.3 光学设计
120度视角提供了宽广的、类似朗伯体的发射模式。对于需要更窄光束的应用，需要次级光学器件（透镜或反射器）。其透明树脂确保了高光提取效率。
6. 焊接与操作指南
ESD敏感性：
- 该器件对静电放电敏感。在操作和组装过程中必须遵守适当的ESD预防措施（接地工作站、防静电手环）。回流焊接：
- 遵循推荐的温度曲线：峰值温度260°C，最长10秒。标准的无铅回流焊曲线适用。手工焊接：
- 如有必要，将烙铁接触温度限制在350°C，每个焊盘最长3秒。存储：
- 在-35°C至+100°C的条件下储存，如果湿度高，最好使用防潮袋。7. 常见问题解答
7.1 为什么正向电压这么高（26V）？
5050封装内部可能包含多个串联连接的LED芯片。这些单个芯片的正向电压之和导致了封装的高V
。这种设计在某些高压应用中可以简化驱动器设计。F7.2 我可以用高于180mA的电流驱动此LED吗？
连续电流的绝对最大额定值为200mA。虽然从可靠性角度看，驱动电流最高至200mA是允许的，但这会产生更多热量并缩短LED寿命。光度数据（光通量、色温、CRI）是在180mA下保证的；在其他电流下的性能可能有所不同，应进行特性分析。
7.3 如何在灯具中实现最佳的色彩均匀性？
选择来自同一严格色度档位（例如，全部来自30K-F档位）的LED，如果可能，选择相同的光通量档位。与您的供应商合作，为您的生产批次申请匹配的档位。
7.4 此LED的典型寿命是多少？
虽然规格书未指定L70或L50寿命，但LED的寿命主要取决于结温。通过良好的热设计，在推荐电流（180mA）或以下运行LED并保持较低的结温（远低于125°C），将最大化其工作寿命，通常可达数万小时。
8. 设计案例研究：线性LED灯具
场景：
设计一款用于办公室通用照明的4英尺线性灯具，目标色温4000K，要求高均匀性。选型：
选择XI5050U/LKE-H40780260Z18/2N型号（4000K，最小780流明）。向供应商指定单一、严格的色度档位（例如，40K-F）和单一光通量档位（例如，830L50）。热设计：
将LED安装在具有2盎司铜层的金属基板PCB上。然后将MCPCB连接到作为散热器的铝型材上。热仿真应确认在目标环境温度下T保持在100°C以下。j电气设计：
对于包含20个LED的灯具，将它们全部串联连接。总V可能高达520V（20 * 26V），需要一个兼容高压输出的恒流驱动器。在推荐的180mA下驱动可确保额定光输出和寿命。F光学设计：
在LED上方使用乳白色聚碳酸酯扩散板，利用其固有的120°光束角，将单个光点融合成平滑、均匀的光线。9. 技术与市场背景
9.1 工作原理
这是一种基于半导体物理的固态光源。当在LED芯片的p-n结上施加正向电压时，电子和空穴复合，以光子（光）的形式释放能量。特定的材料（白光LED使用InGaN）和荧光粉涂层决定了发射光的波长和颜色。
9.2 对比与趋势
5050大功率封装代表了一个成熟的平台，在成本、性能和可靠性之间取得了平衡。与更小的封装相比，它通常能提供更高的单器件总光通量。市场趋势继续朝着更高光效（每瓦流明）、改善色彩质量（更高CRI和R9）以及更严格的分档以实现更优均匀性的方向发展。该产品以其定义的高CRI选项和详细的色度分档，满足了市场对高质量照明不断发展的需求。
The 5050 high-power package represents a mature platform offering a balance of cost, performance, and reliability. Compared to smaller packages (e.g., 2835), it typically offers higher total flux per device. The market trend continues towards higher efficacy (lumens per watt), improved color quality (higher CRI and R9), and tighter binning for superior uniformity. This product, with its defined high-CRI options and detailed chromaticity bins, addresses these evolving market demands for quality lighting.
