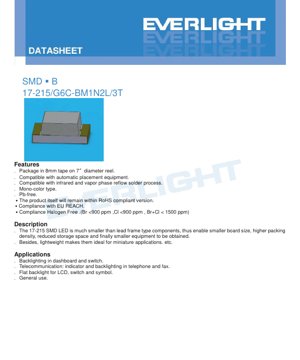

SMD LED 17-215/G6C-BM1N2L/3T 规格书 - 亮黄绿色 - 封装 2.0x1.25x0.8mm - 电压 1.7-2.3V - 功率 60mW - 中文技术文档

1. 产品概述

17-215/G6C-BM1N2L/3T是一款专为高密度电子组装设计的表面贴装器件（SMD）LED。它采用AIGaInP（铝镓铟磷）半导体芯片，可发出亮黄绿色的光。该元件的主要优势在于其微型封装尺寸，能够显著减小印刷电路板（PCB）的尺寸，提高元件组装密度，最终有助于开发更小、更轻的终端用户设备。其轻量化结构使其特别适用于空间和重量是关键限制因素的应用场景。

该LED以行业标准的8mm载带、7英寸直径卷盘形式供货，确保与自动化贴片组装设备的兼容性。其设计兼容红外和汽相回流焊接工艺，便于现代化、大批量生产。该产品属于单色类型，无铅，并确认符合包括欧盟RoHS指令、REACH法规和无卤要求（溴<900 ppm，氯<900 ppm，总和<1500 ppm）在内的主要环境与安全法规。

2. 深入技术参数分析

2.1 绝对最大额定值

绝对最大额定值定义了可能导致器件永久性损坏的应力极限。这些值并非用于正常操作。对于17-215 LED，最大反向电压（VR）为5V。在反向方向上超过此电压可能导致结击穿。连续正向电流（IF）额定值为25 mA，而在占空比为1/10、频率为1 kHz的脉冲条件下，允许更高的峰值正向电流（IFP）60 mA。最大功耗（Pd）为60 mW，这是热管理设计的关键参数。该器件可承受人体模型（HBM）2000V的静电放电（ESD）。工作温度范围（Topr）为-40°C至+85°C，存储温度范围（Tstg）为-40°C至+90°C，表明其在广泛环境条件下具有稳健的性能。

2.2 光电特性

光电特性是在环境温度（Ta）25°C、正向电流（IF）20 mA的标准测试条件下规定的。发光强度（Iv）范围从最小值18.0 mcd到最大值45.0 mcd，典型值取决于具体的分档代码。视角（2θ1/2）定义为半强度全角，典型值为130度，提供适用于背光和指示灯应用的宽发射模式。

光谱特性由峰值波长（λp）和主波长（λd）定义。峰值波长典型值为575 nm，主波长范围从567.5 nm到575.5 nm。光谱带宽（Δλ）典型值为20 nm。在20 mA电流下驱动LED所需的正向电压（VF）范围为1.7V至2.3V，典型值大约在此范围的中点附近。当施加5V反向电压时，最大反向电流（IR）规定为10 μA。必须注意，该器件并非设计用于反向偏置下工作；VR额定值仅用于测试IR参数。

3. 分档系统说明

为确保生产一致性并帮助设计人员根据其特定需求选择元件，LED根据三个关键参数进行分档：发光强度、主波长和正向电压。

3.1 发光强度分档

发光强度分为四个档位：M1（18.0-22.5 mcd）、M2（22.5-28.5 mcd）、N1（28.5-36.0 mcd）和N2（36.0-45.0 mcd）。这使得设计人员可以为应用选择具有适当亮度级别的LED，确保多LED阵列的视觉一致性或满足特定的亮度要求。

3.2 主波长分档

主波长与感知颜色密切相关，分为四个代码：C15（567.5-569.5 nm）、C16（569.5-571.5 nm）、C17（571.5-573.5 nm）和C18（573.5-575.5 nm）。这种严格的分档（公差为±1 nm）对于需要精确颜色匹配的应用至关重要，例如状态指示灯或对颜色均匀性要求严格的背光。

3.3 正向电压分档

正向电压分为六个档位，标记为19至24，每个档位覆盖从1.7V到2.3V的0.1V范围。了解VF分档对于设计高效的限流电路非常重要，特别是在串联驱动多个LED时，以确保电流分布均匀和功耗可预测。

4. 性能曲线分析

虽然规格书指示了典型光电特性曲线部分，但提取的文本中未提供具体图表（例如，相对发光强度与正向电流的关系、正向电压与结温的关系、光谱分布图）。在完整的规格书中，这些曲线对于理解器件在非标准条件下的行为至关重要。设计人员通常依赖IV曲线来确定动态电阻，依赖温度降额曲线来理解高温下的亮度衰减，依赖光谱图来验证颜色纯度和半高全宽（FWHM）。

5. 机械与封装信息

5.1 封装尺寸

该LED采用紧凑的SMD封装。关键尺寸（单位：毫米）如下：总长度为2.0 mm，宽度为1.25 mm，高度为0.8 mm。阴极通常通过封装上的标记或切角来识别。PCB设计的焊盘图案（封装尺寸）建议包括焊盘尺寸和间距，以确保可靠的焊接和机械稳定性。所有未指定的公差为±0.1 mm。

5.2 包装规格

元件采用防潮包装系统交付。它们被放置在载带中，载带口袋尺寸适用于2.0x1.25mm的封装。此载带缠绕在标准的7英寸（178 mm）直径卷盘上。每卷包含3000个元件。包装包括干燥剂，并密封在铝制防潮袋中，以保护LED在存储和运输过程中免受环境湿度影响，这对于防止回流焊接过程中的“爆米花”现象至关重要。

6. 焊接与组装指南

6.1 回流焊接温度曲线

对于无铅焊接，必须遵循特定的温度曲线。预热区应在60-120秒内从150°C升温至200°C。液相线温度（217°C）以上的时间应保持60-150秒。峰值温度不得超过260°C，且在此峰值下的时间最多为10秒。升温至峰值的最大速率为6°C/秒，高于255°C的最长时间为30秒。冷却速率应控制在最大3°C/秒。同一LED的回流焊接次数不应超过两次。

6.2 手工焊接与存储

如果必须进行手工焊接，则必须格外小心。烙铁头温度应低于350°C，与每个端子的接触时间不应超过3秒。建议使用低功率烙铁（≤25W），焊接每个端子之间至少间隔2秒。加热期间不应对LED施加应力，焊接后PCB不应翘曲。

关于存储，在准备使用LED之前不得打开防潮袋。打开后，未使用的LED应在≤30°C和≤60%相对湿度的条件下存储。开袋后的“车间寿命”为168小时（7天）。如果超过此时间或干燥剂指示剂显示饱和，则在使用前需要在60±5°C下烘烤24小时。

7. 应用说明与设计考量

7.1 典型应用

该LED非常适合各种指示灯和背光功能。常见应用包括汽车仪表板和开关的背光、通信设备（电话、传真机）中的状态指示灯和键盘背光、小型LCD面板的平面背光，以及需要亮黄绿色信号的通用指示灯。

7.2 关键设计考量

限流：必须使用外部限流电阻。LED表现出高度非线性的IV特性；正向电压略微超过标称值就会导致电流大幅增加，可能造成损坏。电阻值必须根据电源电压、LED的正向电压（考虑其分档）和所需的工作电流（≤25 mA连续）来计算。

热管理：尽管功耗较低（最大60 mW），但PCB上适当的热设计仍然很重要，尤其是在高环境温度或密闭空间下工作时。散热焊盘周围足够的铜面积有助于散热，并维持LED的性能和寿命。

ESD防护：虽然该LED具有2000V HBM ESD等级，但在组装和处理过程中仍应遵守标准的ESD防护措施，以防止潜在损坏。

8. 应用限制与可靠性说明

本产品设计用于一般商业和工业应用。明确说明，未经事先咨询，可能不适用于高可靠性应用。这些受限应用包括军事和航空航天系统、汽车安全与安保系统（例如，安全气囊控制、刹车灯）以及生命攸关的医疗设备。对于此类用途，通常需要具有不同规格、认证等级和可靠性数据的产品。本规格书中提供的性能保证仅在器件在规定的绝对最大额定值和推荐工作条件下运行时适用。

9. 技术对比与差异化

该LED的主要差异化在于其结合了特定的AIGaInP芯片材料（产生亮黄绿色）与非常紧凑的2.0x1.25mm SMD封装。与旧式通孔或更大的SMD LED相比，它提供了显著的节省空间优势。130度的宽视角对于需要宽泛照明而非聚焦光束的应用非常有利。其符合现代环境标准（RoHS、REACH、无卤）使其适用于具有严格材料声明的产品。详细的分档系统为设计人员提供了对其产品颜色和亮度一致性的高水平控制。

10. 常见问题解答（FAQ）

问：峰值波长和主波长有什么区别？

答：峰值波长（λp）是光谱功率分布达到最大值时的波长。主波长（λd）是与LED感知颜色相匹配的单色光波长。对于像本LED这样的窄带发射器，两者通常很接近，但λd对于颜色规格更为相关。

问：如果我的电源是恒流源，我可以不用限流电阻驱动这个LED吗？

答：可以，恒流驱动器是驱动LED的一种极佳且通常首选的方法，因为它直接控制决定光输出的主要变量（电流），并确保稳定运行，不受单元间或随温度变化的正向电压差异影响。

问：为什么存储和烘烤程序如此重要？

答：SMD封装会从空气中吸收湿气。在高温回流焊接过程中，这些被困住的湿气会迅速汽化，产生内部压力，可能导致环氧树脂封装开裂（这种现象称为“爆米花”或“分层”）。湿敏等级（MSL）和烘烤程序可以防止这种失效模式。

问：如何解读卷盘上的标签？

答：卷盘标签包含关键信息：CPN（客户部件号）、P/N（制造商部件号）、QTY（卷盘数量）、CAT（发光强度分档代码）、HUE（主波长分档代码）、REF（正向电压分档代码）和LOT No（可追溯的生产批号）。

11. 设计与使用案例研究

场景：设计一个多指示灯面板。一位设计人员正在创建一个带有20个状态指示灯的控制面板。亮度和颜色的均匀性对用户体验至关重要。利用分档信息，设计人员在下订单时可以指定来自相同发光强度档位（例如，全部来自N1）和相同主波长档位（例如，全部来自C17）的LED。这种在采购阶段的预选最大限度地减少了最终组装面板上的亮度和颜色差异，无需进行生产后校准或分选。此外，了解正向电压分档（例如，21对应1.9-2.0V）可以在将多个LED串联到12V电源轨时精确计算限流电阻值，确保每个LED获得预期的电流。

12. 工作原理

该LED基于半导体p-n结中的电致发光原理工作。有源区由AIGaInP（铝镓铟磷）构成。当施加正向偏置电压时，来自n型区域的电子和来自p型区域的空穴被注入有源区。在那里，它们复合，以光子的形式释放能量。AIGaInP合金的特定带隙能量决定了发射光的波长，在本例中位于可见光谱的黄绿区域（约575 nm）。环氧树脂封装用于保护半导体芯片，提供机械稳定性，并作为主透镜来塑造光输出光束。

13. 技术趋势

SMD LED技术的总体趋势继续朝着更高效率（每瓦更多流明或毫坎德拉）、更小封装尺寸以提高密度，以及改善颜色一致性和显色性的方向发展。同时，业界也高度关注在更高工作电流和温度下增强可靠性和寿命。此外，对可持续性的推动促使产品更广泛地符合环境法规，并在封装和制造过程中开发更环保的材料。本规格书中强调的详细分档和湿敏处理程序反映了行业在自动化、大批量制造环境中向更高精度和可靠性发展的趋势。
