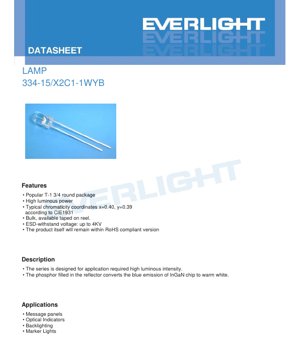

LED灯珠334-15/X2C1-1WYB规格书 - T-1 3/4封装 - 3.6V最大电压 - 暖白光 - 110mW功耗 - 中文技术文档

1. 产品概述

本文档详细阐述了一款高性能暖白光LED灯珠的技术规格。该器件采用广受欢迎的T-1 3/4圆形封装，旨在为需要明亮、稳定照明的应用提供高光功率输出。其暖白光是通过对InGaN芯片进行荧光粉转换工艺实现的。主要特性包括出色的抗静电放电能力（ESD高达4KV）以及符合相关环保法规。

1.1 核心优势与目标市场

这款LED的主要优势在于，它在标准且广泛采用的封装内实现了高发光强度的结合。这使得它易于集成到现有设计中，无需进行重大的机械修改。其典型的色度坐标（x=0.40， y=0.39）使其位于暖白光区域，通常是指示灯和面板照明的首选。目标应用包括信息面板、光学指示灯、背光源和标记灯，这些应用对可靠性和亮度要求极高。

2. 技术参数深度解析

2.1 绝对最大额定值

该器件的额定连续正向电流（IF）为30 mA，在脉冲条件下（占空比1/10，频率1 kHz）允许的峰值正向电流（IFP）为100 mA。最大反向电压（VR）为5V。总功耗（Pd）不得超过110 mW。工作温度范围为-40°C至+85°C，存储温度范围略宽，为-40°C至+100°C。该LED可承受高达4 kV的ESD（人体模型）电压。最大焊接温度为260°C，持续5秒。

2.2 光电特性

在标准测试条件下（Ta=25°C， IF=20mA），正向电压（VF）范围从最小值2.8V到最大值3.6V。发光强度（IV）的典型值为14250 mcd，最大规格值可达28500 mcd。视角（2θ1/2）通常为15度，表明光束相对集中。在VR=5V时，反向电流（IR）最大为50 µA。器件具备齐纳二极管特性，在Iz=5mA时，典型反向电压（Vz）为5.2V。

3. 分档系统说明

为确保应用中的一致性，LED根据关键参数被分类到不同的档位中。

3.1 发光强度分档

发光强度分为三个主要档位：代码W（14250 - 18000 mcd）、代码X（18000 - 22500 mcd）和代码Y（22500 - 28500 mcd）。发光强度测量的通用容差为±10%。

3.2 正向电压分档

正向电压分为四个档位：代码0（2.8 - 3.0V）、代码1（3.0 - 3.2V）、代码2（3.2 - 3.4V）和代码3（3.4 - 3.6V）。该参数的测量不确定度为±0.1V。

3.3 颜色分档

颜色特性在CIE 1931色度图中定义。提供了特定的颜色等级（D1、D2、E1、E2、F1、F2），每个等级都有定义的坐标边界。这些等级被分组（第1组：D1+D2+E1+E2+F1+F2）以供选择。色度坐标的测量不确定度为±0.01。

4. 性能曲线分析

规格书中包含多条在Ta=25°C条件下绘制的特性曲线。

4.1 相对强度 vs. 波长

该曲线显示了发射的暖白光的光谱功率分布，通常在芯片的蓝光区域达到峰值，并在黄/红光光谱中显示出宽泛的荧光粉转换发射。

4.2 指向性图

辐射图说明了光的空间分布，确认了典型的15度视角及其特定的强度分布。

4.3 正向电流 vs. 正向电压（IV曲线）

此图显示了流过LED的电流与其两端电压降之间的非线性关系，这对于设计合适的限流电路至关重要。

4.4 相对强度 vs. 正向电流

该曲线展示了光输出如何随驱动电流增加而增加，对于理解效率和设定工作点非常重要。

4.5 色度坐标 vs. 正向电流

此图显示了色度坐标（x， y）随驱动电流变化的稳定性或偏移，这对于颜色要求严格的应用至关重要。

4.6 正向电流 vs. 环境温度

该曲线指示了最大允许正向电流随环境温度升高而降额的情况，这对于热管理和可靠性至关重要。

5. 机械与封装信息

该LED采用标准T-1 3/4（约5mm）圆形封装，带有两根轴向引脚。关键尺寸说明包括：除非另有说明，所有尺寸均以毫米为单位，通用公差为±0.25mm；引脚间距在引脚从封装本体伸出的位置测量；树脂在凸缘下的最大突出量为1.5mm。提供了详细的尺寸图，供设计和创建封装占用空间时参考。

6. 焊接与组装指南

6.1 引脚成型

引脚应在距离环氧树脂灯泡底部至少3mm处弯曲。成型必须在焊接前完成。成型过程中必须避免对封装施加应力，以防损坏或断裂。引线框架应在室温下切割。PCB孔必须与LED引脚精确对齐，以避免安装应力。

6.2 存储

LED应在30°C或更低温度、70%或更低相对湿度下存储。建议的运输后存储寿命为3个月。如需更长时间存储（最长一年），请使用带氮气气氛和干燥剂的密封容器。避免在高湿度环境下温度骤变，以防冷凝。

6.3 焊接

保持焊点到环氧树脂灯泡的距离大于3mm。建议在连接条底部以外进行焊接。对于手工焊接，使用烙铁头最高温度300°C（最大功率30W），时间不超过3秒。对于浸焊，预热温度最高100°C，时间最长60秒。

7. 包装与订购信息

7.1 包装规格

LED采用防静电袋包装。每袋最少200片，最多500片。五袋装入一个内盒。十个内盒装入一个外箱。

7.2 标签说明

包装标签包含以下字段：客户生产编号（CPN）、产品编号（P/N）、包装数量（QTY）、发光强度与正向电压等级（CAT）、颜色等级（HUE）、参考号（REF）和批号（LOT No）。

7.3 型号命名规则

部件号遵循以下结构：334-15/X2C1-□□□□。空白数字很可能对应发光强度、正向电压和颜色等级的具体分档代码，以便精确选择器件特性。

8. 应用建议

8.1 典型应用场景

这款LED非常适合需要紧凑、明亮、暖白点光源的应用。这包括工业设备上的状态指示灯、面板或开关上小字符的背光、需要单个像素清晰可见的信息显示屏，以及标记灯或位置灯。

8.2 设计考量

设计人员必须根据正向电压特性和所需亮度，实施适当的限流措施，通常使用串联电阻或恒流驱动器。窄视角特性应在光分布设计中予以考虑。如果在接近最大额定值或环境温度升高的情况下工作，热管理非常重要；必须遵循降额曲线。对于颜色敏感的应用，建议选择特定的颜色档位（HUE）。

9. 技术对比与差异化

与通用的5mm LED相比，此器件提供了显著更高的发光强度，使其适用于需要更高亮度而不增加封装尺寸的应用。内置用于反向电压保护的齐纳二极管，可成为对电压瞬变敏感电路设计中的一个差异化因素。针对强度、电压和颜色的详细分档系统，提供了一致性和选择性，这对于专业和大批量生产应用非常有利。

10. 常见问题解答（基于技术参数）

问：推荐的工作电流是多少？

答：光电特性是在IF=20mA条件下指定的，这是一个常见且可靠的工作点。最大连续电流为30 mA。

问：如何解读发光强度分档？

答：标签或部件号上的分档代码（W， X， Y）表示该特定LED在20mA驱动下保证的最小和最大发光强度范围。请选择满足您应用亮度要求的分档。

问：我可以用5V电源驱动这个LED吗？

答：不能直接驱动，必须使用限流电阻。由于正向电压通常在3.2V左右，必须根据电源电压（5V）和LED的VF计算串联电阻，以将电流限制在所需值（例如20mA）。

问：4KV ESD等级是什么意思？

答：这意味着该LED能够承受使用人体模型（HBM）测试方法高达4000伏特的静电放电。这表明其具有良好的操作鲁棒性，但在组装过程中仍建议采取标准的ESD预防措施。

11. 实际应用案例

场景：为户外信息亭设计一个高可见度的状态指示面板。该面板需要能在日光下清晰可见的小型、明亮指示灯。设计人员因其高发光强度（可能选择Y档以获得最大亮度）而选用此LED。使用设置为20mA的恒流驱动器，以确保所有指示灯在不同温度下亮度一致。15度的窄视角有助于将光线集中到用户预期的视线方向。选择暖白光是为了获得清晰、不刺眼的指示效果。LED被安装在具有正确孔径的PCB上，并在波峰焊前根据指南小心成型引脚。

12. 工作原理简介

这是一款荧光粉转换型白光LED。其核心是一个由氮化铟镓（InGaN）制成的半导体芯片，当正向偏置（电流通过）时会发出蓝光。这种蓝光并非直接发射出来，而是照射到沉积在LED封装反射杯内的一层荧光粉材料（如发黄光的YAG:Ce荧光粉）上。荧光粉吸收一部分蓝色光子，并以更长的黄色波长重新发射光。剩余的蓝光与转换后的黄光混合，被人眼感知为暖白光。荧光粉的具体配比和成分决定了确切的色温和色度坐标。

13. 技术趋势背景

荧光粉转换型白光LED，特别是基于蓝光InGaN芯片的类型，代表了通用白光照明和指示灯的主导技术。此类元件的趋势是追求更高的发光效率（每瓦电功率产生更多光输出）、改进的显色指数（CRI）以获得更好的色彩准确性，以及更严格的分档公差以实现大规模生产中的更高一致性。虽然表面贴装器件（SMD）等新型封装类型已很普遍，但像T-1 3/4这样的通孔封装对于需要手动组装、在简单外形中实现高功率处理或易于现场更换的应用仍然很重要。如本器件所示，集成齐纳二极管等保护功能是增强实际电气环境中可靠性的常见做法。
