1. 產品概覽

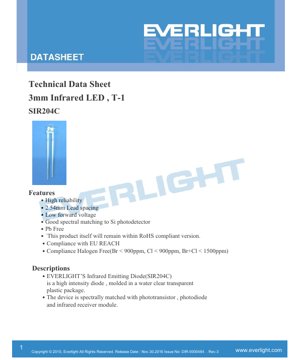

SIR204C 係一款高強度紅外線發射二極管，採用3mm (T-1) 水清透明塑膠封裝。佢專為需要可靠紅外線發射，並且光譜要同矽基光電探測器良好匹配嘅應用而設計。呢款器件採用GaAlAs晶片，產生峰值波長為875nm嘅光線，非常適合各種感應同傳輸系統。
1.1 核心優勢同目標市場
呢款LED提供幾個關鍵優勢，包括高可靠性、低正向電壓，以及標準2.54mm引腳間距嘅緊湊外形。佢嘅光譜同常見嘅光電晶體管、光電二極管同紅外線接收模組相匹配。產品符合RoHS、歐盟REACH同無鹵素標準（溴<900ppm，氯<900ppm，溴+氯<1500ppm）。其主要目標市場包括需要紅外線信號傳輸或感應嘅消費電子產品、工業自動化同安全設備。
2. 深入技術參數分析
以下部分詳細分析器件嘅電氣、光學同熱規格。
2.1 絕對最大額定值
呢啲額定值定義咗器件可能永久損壞嘅極限。喺呢啲條件下操作唔保證正常。
- 連續正向電流 (IF):100 mA
- 峰值正向電流 (IFP):1.0 A (脈衝寬度 ≤ 100μs，佔空比 ≤ 1%)
- 反向電壓 (VR):5 V
- 工作溫度 (Topr):-40°C 至 +85°C
- 儲存溫度 (Tstg):-40°C 至 +100°C
- 焊接溫度 (Tsol):260°C (持續 ≤ 5 秒)
- 功耗 (Pd):150 mW (喺或低於25°C環境溫度時)
2.2 電光特性
呢啲參數喺環境溫度 (Ta) 為25°C時測量，定義咗器件嘅典型性能。
- 輻射強度 (Ie):4.0 mW/sr (最小) 至 6.4 mW/sr (典型) 於 IF=20mA。喺脈衝條件下 (IF=100mA，1%佔空比)，可達30 mW/sr，喺 IF=1A時更可達300 mW/sr。
- 峰值波長 (λp):875 nm (典型) 於 IF=20mA。
- 光譜帶寬 (Δλ):80 nm (典型) 於 IF=20mA。
- 正向電壓 (VF):1.3V (典型) 至 1.6V (最大) 於 IF=20mA。喺更高電流脈衝操作下，呢個值會增加。
- 反向電流 (IR):最大10 μA 於 VR=5V。
- 視角 (2θ1/2):30 度 (典型) 於 IF=20mA。
注意：測量不確定度為 VF ±0.1V，Ie ±10%，λp.
±1.0nm。
3. 性能曲線分析
規格書包含幾條特性曲線，說明器件喺唔同條件下嘅行為。
3.1 正向電流 vs. 環境溫度
呢條曲線顯示最大允許連續正向電流同環境工作溫度之間嘅關係。隨著溫度升高，最大允許電流會線性下降，以防止超出功耗限制並確保長期可靠性。
3.2 光譜分佈
光譜輸出圖確認咗峰值發射喺875nm，典型帶寬為80nm。呢個寬帶寬確保咗同矽探測器嘅良好兼容性，因為矽探測器喺近紅外區域具有寬廣嘅光譜靈敏度。
3.3 峰值發射波長 vs. 環境溫度
峰值波長會隨溫度有輕微偏移，呢個係半導體LED嘅常見特性。設計師必須喺波長關鍵嘅應用中考慮呢個偏移，特別係喺-40°C至+85°C嘅整個工作溫度範圍內。
3.4 正向電流 vs. 正向電壓
呢條IV曲線展示咗電流同電壓之間嘅指數關係。典型正向電壓較低 (20mA時為1.3V)，有助於節能操作。呢條曲線對於設計適當嘅限流電路至關重要。
3.5 輻射強度 vs. 正向電流
輻射強度隨正向電流增加而增加，但喺較高電流時由於熱效應同效率影響，呈現出次線性關係。呢個圖表有助於確定達到所需輸出強度嘅最佳驅動電流。
3.6 相對輻射強度 vs. 角度位移
呢個極坐標圖定義咗空間發射模式，特徵係30度半角。強度喺0°（軸上）最高，並根據類似餘弦嘅函數下降，呢點對於光學系統設計以確保正確對準同信號強度非常重要。
4. 機械同封裝資訊
4.1 封裝尺寸
SIR204C 採用標準 T-1 (3mm) 圓形封裝。關鍵尺寸包括主體直徑3.0mm、典型引腳間距2.54mm同總長度。除非另有說明，所有尺寸公差為±0.25mm。透鏡為水清透明，允許完整紅外光譜通過而無明顯吸收。
4.2 極性識別
LED喺塑膠透鏡邊緣有一個平面，通常表示陰極（負極）引腳。較長嘅引腳通常係陽極（正極）。電路組裝時必須注意正確極性，以防止反向偏壓損壞。
5. 焊接同組裝指引
可以使用手動焊接或波峰焊接。絕對最大焊接溫度為260°C，焊接時間不得超過5秒。建議喺波峰焊接時將LED主體保持喺PCB表面至少1.5mm以上，以最小化對環氧樹脂封裝嘅熱應力。器件應儲存喺乾燥、防靜電嘅環境中，溫度介乎-40°C至+100°C之間。
6. 包裝同訂購資訊
6.1 包裝數量規格
LED通常以袋同盒包裝：每袋200-1000件，每盒5袋，每箱10盒。
6.2 標籤格式規格
產品標籤包括關鍵識別信息：客戶生產編號 (CPN)、生產編號 (P/N)、包裝數量 (QTY)、等級 (CAT)、峰值波長 (HUE)、參考 (REF) 同批號 (LOT No)。
7. 應用建議
- 7.1 典型應用場景自由空間傳輸系統：
- 遙控器、短距離數據鏈路。光電開關：
- 物體檢測、位置感應、槽型傳感器。煙霧探測器：
- 用於遮光式煙霧探測腔。通用紅外線系統：
- 夜視照明器、安防系統。軟盤驅動器：
歷史上用於零軌檢測。
- 7.2 設計考慮因素限流：F務必使用串聯電阻或恆流驅動器將 I
- 限制喺所需值，連續操作通常介乎20mA至100mA之間。散熱管理：
- 雖然功耗較低，但如果喺接近最大額定值或高環境溫度下操作，請確保有足夠嘅PCB銅面積或散熱措施。光學設計：
- 設計透鏡、反射器或光圈以有效收集或準直發射光時，請考慮30度視角。反向電壓保護：
較低嘅反向電壓額定值 (5V) 使器件容易受到靜電放電或極性錯誤嘅損壞。喺可能出現反向電壓瞬變嘅電路中，考慮添加並聯保護二極管。
8. 技術比較同差異化
SIR204C 通過其標準3mm封裝、相對較高嘅輻射強度 (20mA時高達6.4 mW/sr) 同低正向電壓嘅組合而與眾不同。相比一啲舊款紅外線LED，佢提供更好嘅可靠性同符合現代環保法規 (RoHS、無鹵素)。其光譜同矽探測器匹配，係相對於峰值波長唔同嘅LED嘅關鍵優勢，可最大化系統靈敏度。
9. 常見問題 (基於技術參數)
9.1 連續正向電流同峰值正向電流有咩分別？
連續正向電流 (100mA) 係可以無限期施加而無損壞風險嘅最大直流電流。峰值正向電流 (1A) 係一個高得多嘅電流，只能以非常低嘅佔空比 (≤1%) 施加非常短嘅脈衝 (≤100μs)。呢個允許短暫嘅高強度光爆發，用於遠距離感應或同步目的。
9.2 環境溫度點樣影響性能？
如特性曲線所示，溫度升高會降低最大允許連續電流，並可能導致峰值波長輕微偏移。輻射強度喺較高溫度下亦可能下降。設計用於喺-40°C至+85°C範圍極端條件下操作嘅設計，應相應地降低工作電流。
9.3 需要散熱器嗎？
對於大多數以50mA或以下連續電流操作嘅應用，如果PCB提供一啲銅面積用於散熱，則唔需要專用散熱器。對於以100mA連續電流操作，特別係喺升高嘅環境溫度下，建議進行仔細嘅熱設計，以將結溫保持喺安全限度內。
10. 實用設計同使用案例
案例：物體接近傳感器
喺一個典型嘅光電開關中，SIR204C 同一個光電晶體管配對使用。LED以20-50mA電流驅動，通常以特定頻率 (例如38kHz) 調製，以抑制環境光干擾。發射嘅紅外光從附近物體反射，並被光電晶體管檢測到。LED嘅30度視角喺檢測範圍同視場之間提供良好平衡。低正向電壓允許傳感器通過簡單嘅限流電阻從3.3V或5V邏輯電源高效供電。設計師必須確保LED同探測器嘅機械對準，並可以使用隔板防止直接光學串擾。
11. 工作原理
紅外線發光二極管 (IR LED) 係一種半導體p-n結二極管。當正向偏置時，來自n區嘅電子同來自p區嘅空穴被注入到有源區。當呢啲電荷載流子復合時，能量以光子形式釋放。發射光嘅波長 (顏色) 由半導體材料 (本例中為砷化鎵鋁 - GaAlAs) 嘅帶隙能量決定，該材料經過設計可產生圍繞875nm嘅近紅外光譜光子。呢個波長人眼睇唔到，但可以被矽基傳感器有效檢測到。
