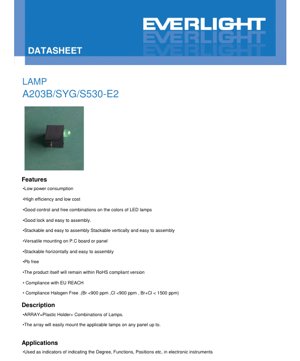

LED燈陣列 A203B/SYG/S530-E2 規格書 - 鮮明黃綠色 - 20mA - 2.0V - 粵語技術文件

1. 產品概覽

A203B/SYG/S530-E2係一款低功耗、高效率嘅LED燈陣列，專為各種電子儀器同設備嘅視覺指示器而設計。佢由一個塑膠支架組成，可以組合多個LED燈，為設計同應用提供靈活性。呢款產品嘅特點係組裝容易、可堆疊設計（垂直同水平都得），同埋有多種安裝喺印刷電路板或面板上嘅選擇。

1.1 核心優勢同目標市場

呢款LED陣列嘅主要優勢包括低功耗，有助於終端應用嘅能源效率，同埋高發光強度，提供清晰嘅視覺指示。個設計有助於良好控制顏色組合，並提供可靠嘅鎖定機制，確保組裝穩陣。佢特別適合需要狀態指示嘅應用，例如顯示電子設備內嘅操作模式、程度、功能或位置。產品符合RoHS、REACH同無鹵素要求等環保標準，適合有嚴格法規合規需求嘅市場。

2. 技術參數深入分析

呢部分會詳細、客觀咁解讀規格書中指定嘅關鍵技術參數。

2.1 絕對最大額定值

呢個器件嘅連續正向電流（I_F）額定值係25 mA。超過呢個值可能會導致永久損壞。喺脈衝條件下（佔空比1/10，1 kHz），允許峰值正向電流（I_FP）為60 mA。最大反向電壓（V_R）係5 V；施加更高嘅反向電壓可能會導致結擊穿。功耗（P_d）限制係60 mW，呢點對於熱管理好緊要。工作溫度範圍係-40°C至+85°C，儲存溫度可以係-40°C至+100°C。焊接溫度指定為260°C，最多5秒，呢個係標準嘅無鉛焊接曲線。

2.2 電光特性

喺標準測試條件25°C同正向電流20 mA下測量，關鍵特性如下：

• 正向電壓（V_F）：典型值2.0V，範圍由1.7V（最小）到2.4V（最大）。呢個參數對於設計驅動電路同確保適當電壓供應至關重要。
• 發光強度（I_V）：典型值係80 mcd，最小值係40 mcd。呢個定義咗LED喺標準條件下嘅亮度。
• 視角（2θ_1/2）：典型全視角係45度。呢個表示發光強度至少係峰值一半嘅角度範圍，定義咗光束模式。
• 波長：峰值波長（λ_p）典型值係575 nm，主波長（λ_d）典型值係573 nm，將發出嘅顏色定位喺光譜嘅鮮明黃綠色區域。光譜帶寬（Δλ）典型值係20 nm。
• 反向電流（I_R）：喺反向電壓5V下，最大10 μA，表示結質量良好。

3. 性能曲線分析

規格書包含幾條特性曲線，可以更深入了解器件喺唔同條件下嘅行為。

3.1 相對強度 vs. 波長

呢條曲線顯示咗發出光嘅光譜功率分佈。對於A203B/SYG/S530-E2，曲線會圍繞573-575 nm（黃綠色）為中心，典型半高全寬（FWHM）為20 nm。呢個窄帶寬係基於AlGaInP嘅LED嘅特徵，會產生飽和、純淨嘅顏色。

3.2 指向性圖案

指向性曲線（輻射圖案）說明咗光強度點樣隨視角變化。典型45度視角表示係朗伯或近朗伯分佈，強度喺0度（垂直於發光表面）最高，並逐漸向邊緣減弱。

3.3 正向電流 vs. 正向電壓（I-V曲線）

呢條基本曲線顯示咗半導體二極管嘅電流同電壓之間嘅指數關係。對於呢款LED，喺典型工作點20 mA時，正向電壓約為2.0V。呢條曲線對於選擇限流電阻或設計恆流驅動器至關重要。

3.4 相對強度 vs. 正向電流

呢條曲線表明，喺建議嘅工作範圍內，發光強度通常同正向電流成正比。然而，喺極高電流下，由於熱量產生增加，效率可能會下降。喺建議嘅20mA下操作可確保最佳性能同使用壽命。

3.5 溫度依賴性曲線

相對強度 vs. 環境溫度：LED光輸出通常會隨環境溫度升高而降低。呢條曲線對於喺高溫環境下運行嘅應用至關重要，因為可能需要光學或電氣補償以保持亮度一致。
正向電流 vs. 環境溫度：呢條曲線可能會顯示二極管正向壓降同溫度之間嘅關係，呢個係溫度感測應用嘅關鍵參數，雖然呢度冇明確詳細說明。

4. 機械同封裝資訊

4.1 封裝尺寸

規格書包含LED燈陣列嘅詳細尺寸圖。關鍵尺寸包括塑膠支架嘅總長度、寬度同高度，各個LED位置之間嘅間距（如適用），以及引腳（針腳）尺寸同間距。註明所有尺寸均以毫米為單位，一般公差為±0.25 mm，除非另有說明。引腳間距係喺引腳從封裝主體伸出嘅點度測量，呢點對於PCB佈局設計好緊要。

4.2 極性識別

雖然提供嘅文本中冇明確顯示，但典型LED陣列會有標記來指示極性，例如較長嘅陽極引腳、封裝上嘅平邊，或陰極附近嘅點。正確嘅極性連接係操作嘅必要條件。

5. 焊接同組裝指引

正確處理對於可靠性至關重要。指引非常全面：

5.1 引腳成型

• 彎曲必須喺距離環氧樹脂燈泡底部至少3 mm嘅位置進行，以避免對內部晶片同鍵合線造成應力。
• 成型必須喺 soldering.
• 成型過程中嘅過度應力可能會使環氧樹脂破裂或損壞半導體，降低性能或導致故障。
• 切割引腳應該喺室溫下進行。
• PCB孔必須同LED引腳完美對齊，以避免安裝應力。

5.2 儲存

• 建議儲存條件：≤30°C同≤70%相對濕度，從發貨日起最多3個月。
• 如需更長時間儲存（最多1年），請使用帶有氮氣氣氛同乾燥劑嘅密封容器。
• 避免喺潮濕環境中溫度急劇變化，以防止凝結。

5.3 焊接過程

一般規則：保持焊點到環氧樹脂燈泡嘅最小距離為3 mm。
手動焊接：烙鐵頭溫度≤300°C（適用於最大30W烙鐵），每個焊點焊接時間≤3秒。
波峰/浸焊：預熱≤100°C，時間≤60秒。焊錫槽溫度≤260°C，時間≤5秒。
關鍵注意事項：
1. 當LED因焊接而變熱時，避免對引腳施加機械應力。
2. 唔好對同一個焊點進行多次焊接（浸焊或手焊）。
3. 保護LED免受衝擊/振動，直到佢冷卻到室溫。
4. 避免從峰值焊接溫度快速冷卻。
5. 始終使用最低有效焊接溫度。
6. 提供咗建議嘅焊接溫度曲線圖，通常顯示升溫、預熱、快速升至峰值溫度同受控冷卻階段。

5.4 清潔

• 如有必要，僅使用異丙醇喺室溫下清潔≤1分鐘。
• 喺室溫下風乾。
• 唔好使用超聲波清潔除非絕對必要，並且僅在經過徹底嘅預先資格測試之後，因為超聲波能量可能會損壞內部結構。

5.5 熱管理

規格書強調，喺應用設計階段必須考慮熱管理。過高嘅結溫會降低光輸出（流明衰減）並縮短使用壽命。應根據工作環境溫度適當降低額定電流，參考任何提供嘅降額曲線。對於高可靠性應用，確保足夠嘅散熱或氣流至關重要。

6. 包裝同訂購資訊

6.1 包裝規格

產品包裝旨在防止靜電放電（ESD）同濕氣進入：
1. 初級包裝：每防靜電袋200件。
2. 次級包裝：每內箱4袋（800件）。
3. 三級包裝：每外箱10個內箱（8,000件）。

6.2 標籤說明

包裝上嘅標籤包含幾個代碼：
• CPN：客戶零件編號。
• P/N：製造商零件編號（例如，A203B/SYG/S530-E2）。
• QTY：包含數量。
• CAT：等級或分檔代碼（例如，用於發光強度或波長）。
• HUE：主波長。
• REF：參考代碼。
• LOT No：可追溯嘅生產批次號。

6.3 器件選擇指南同型號

列出嘅具體零件編號係333-2SYGD/S530-E2-L。細分如下：
• 晶片材料：AlGaInP（磷化鋁鎵銦），一種用於產生黃色、橙色、紅色同綠光嘅高效半導體材料。
• 發出顏色：鮮明黃綠色。
• 樹脂顏色：綠色擴散。擴散樹脂有助於加寬視角並柔和LED點光源嘅外觀。

7. 應用建議

7.1 典型應用場景

如前所述，主要應用係作為電子儀器中嘅指示器。呢個包括：
• 控制面板上嘅狀態指示器（電源開/關、待機、故障）。
• 水平或程度指示器（例如，信號強度、電池電量水平）。
• 功能模式選擇器。
• 機器或設備上嘅位置指示器。
陣列嘅可堆疊同可組合特性允許創建自定義條形圖、多狀態顯示或集群指示器面板。

7.2 設計考慮因素

• 限流：始終使用串聯電阻或恆流驅動器將正向電流限制喺20mA（或更低以進行降額）。使用公式 R = (V_電源- V_F) / I_F.
• PCB佈局：確保孔尺寸同位置與封裝圖匹配。喺環氧樹脂燈泡周圍提供足夠嘅間隙。
• 熱設計：對於陣列或高佔空比操作，請考慮集體熱量產生。確保PCB或面板能夠有效散熱。
• ESD保護：雖然冇指定為高度敏感，但喺組裝過程中請遵循良好嘅ESD處理慣例。

8. 技術比較同差異化

雖然規格書中冇提供與其他產品嘅直接比較，但可以推斷出呢款LED陣列嘅關鍵差異化特徵：
1. 陣列格式：用於多個LED嘅集成塑膠支架，相比單獨安裝分立LED，簡化咗組裝，提高咗一致性同速度。
2. 可堆疊性：能夠垂直同水平堆疊單元，係構建緊湊、多層指示器組件嘅獨特機械特徵。
3. 全面合規：同時滿足RoHS、REACH同無鹵素標準，對於瞄準全球市場（尤其係歐洲）嘅產品係一個顯著優勢。
4. 詳細過程指引：關於焊接、儲存同處理嘅廣泛註釋表明咗對可製造性同最終用戶可靠性嘅關注。

9. 常見問題（基於技術參數）

Q1：我可唔可以直接用5V電源驅動呢款LED？
A：唔可以。典型正向電壓係2.0V。直接連接到5V會導致過大電流，可能會損壞LED。你必須使用限流電阻。例如，使用5V電源：R = (5V - 2.0V) / 0.020A = 150 Ω。

Q2：峰值波長（575 nm）同主波長（573 nm）有咩區別？
A：峰值波長係發出光功率最大嘅波長。主波長係與LED感知顏色相匹配嘅單色光波長。佢哋通常接近但唔完全相同，尤其係對於具有非對稱光譜嘅LED。

Q3：發光強度典型值只有80 mcd。夠唔夠光？
A：亮度取決於應用。80 mcd對於許多近距離觀看嘅室內指示器應用已經足夠。對於遠距離觀看或喺光線明亮嘅環境中，可能需要更高強度嘅LED。

Q4：點解儲存濕度限制喺70% RH？
A：高濕度會導致環氧樹脂封裝吸收水分。喺隨後嘅高溫過程（如焊接）中，呢啲被困住嘅水分會迅速膨脹，導致內部裂紋或分層（\"爆米花\"現象），從而損壞LED。

10. 實際使用案例

場景：設計多功能測試設備面板
一位工程師正在為多通道信號分析儀設計前面板。每個通道需要指示幾種狀態：電源（綠色）、活動測量（黃綠色）、錯誤（紅色）同數據準備就緒（藍色）。
使用A203B陣列實現：
1. 工程師使用A203B支架作為基礎。
2. 佢哋用四種唔同嘅LED晶片填充佢（或使用多個支架，每個支架一種顏色）。
3. 可堆疊特性允許佢哋將四個支架（每個通道一個）垂直對齊喺每個輸入端口旁邊，為每個通道創建一個緊湊、有組織嘅狀態列。
4. LED由設備嘅微控制器通過限流電阻驅動。20mA驅動電流確保亮度一致。
5. 黃綠色LED嘅綠色擴散樹脂提供清晰、寬視角嘅\"活動\"狀態視圖。詳細嘅焊接說明確保喺PCB組裝期間可靠組裝。

11. 技術介紹

呢款LED基於AlGaInP（磷化鋁鎵銦）半導體晶片。呢種材料系統生長喺襯底（通常係GaAs）上，特別擅長將電能轉換為可見光譜中紅色、橙色、黃色同黃綠色區域嘅光。Al、Ga、In同P原子嘅特定成分決定咗帶隙能量，從而決定咗發出光嘅波長。約573-575 nm嘅波長對應黃綠色調。晶片被封裝喺環氧樹脂中。\"綠色擴散\"樹脂含有散射粒子，有助於更均勻地分佈光線，與透明樹脂相比，加寬視角並減少眩光。

12. 發展趨勢

指示器LED技術嘅趨勢，正如呢份規格書同一般行業動向所反映，包括：
1. 效率提高：持續發展旨在以相同或更低嘅驅動電流產生更高發光強度（mcd），進一步降低功耗。
2. 小型化：雖然呢款係通孔陣列，但總體趨勢係朝向表面貼裝器件（SMD）封裝，以實現更小嘅佔地面積同自動化組裝。
3. 增強可靠性同穩健性：環氧樹脂材料、晶片貼裝技術同鍵合線嘅改進持續延長操作壽命同對惡劣環境嘅耐受性。
4. 更嚴格嘅環境合規：明確提及RoHS、REACH同無鹵素合規現已成為標準，並將繼續作為基本要求，可能會擴展到其他物質限制。
5. 智能集成：雖然呢度未見，但未來趨勢可能涉及喺LED封裝或陣列支架內集成簡單控制邏輯或驅動器，以便更容易進行系統設計。
