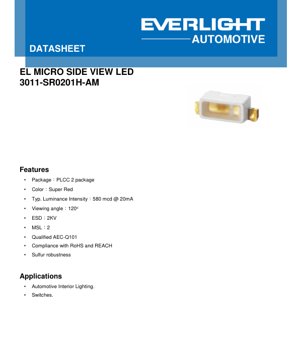

3011-SR0201H-AM LED 規格書 - PLCC-2 封裝 - 超紅光 - 580mcd @20mA - 120° 視角 - 英文技術文件

1. 產品概覽

3011-SR0201H-AM 係一款高性能微側視 LED，主要為空間有限嘅汽車內飾照明應用而設計。佢採用 PLCC-2（塑膠引腳晶片載體）表面貼裝封裝，提供適合現代電子組裝嘅緊湊佔位面積。呢款器件喺標準正向電流 20 毫安培（mA）驅動下，會發出典型發光強度為 580 毫坎德拉（mcd）嘅超紅光。一個關鍵特點係佢擁有 120 度嘅寬視角，確保光線分佈均勻。呢個元件符合嚴格嘅汽車級分立半導體標準 AEC-Q101，保證咗喺惡劣汽車環境條件下嘅可靠性。佢亦都符合 RoHS（有害物質限制）同 REACH 法規，並且具有硫磺耐受性，能夠抵抗汽車環境中常見嘅腐蝕性氣氛。

1.1 核心優勢同目標市場

呢款 LED 嘅主要優勢包括緊湊嘅 PLCC-2 外形尺寸、相對於其尺寸嘅高亮度輸出、得益於封裝設計嘅優異熱特性，以及經汽車應用驗證嘅可靠性。佢嘅核心目標市場係汽車行業，特別係用於車廂內環境氣氛照明，以及開關、按鈕同儀錶板嘅背光照明。寬視角對於需要喺車廂內從多個角度都睇到光線嘅應用尤其有益。

2. 深入技術參數分析

2.1 光度同電氣特性

電氣同光學性能係喺特定測試條件下定義嘅，通常喺接面溫度（Tj）為 25°C 時進行。正向電流（IF）嘅工作範圍係 7 mA 到 70 mA，其中 20 mA 係標準測試同推薦工作點。喺呢個電流下，典型正向電壓（VF）為 1.9 伏特，最小值為 1.75V，最大值為 2.75V。發光強度（IV）嘅典型值為 580 mcd，範圍由最小 450 mcd 到最大 900 mcd。主波長（λd）典型值為 629 納米（nm），範圍喺 627 nm 到 636 nm 之間，定義咗其超紅光色點。視角（2θ½）為 120 度，係指發光強度下降到峰值一半時嘅全角。

2.2 絕對最大額定值同熱管理

絕對最大額定值定義咗可能導致永久損壞嘅極限。最大連續正向電流為 70 mA。器件可以承受低佔空比下非常短脈衝（≤10 μs）嘅 300 mA 浪湧電流（IFM）。最大接面溫度（Tj）為 125°C。工作溫度範圍（Topr）係由 -40°C 到 +110°C，呢個係汽車元件嘅標準範圍。熱管理對於 LED 嘅壽命同性能至關重要。規格書中指定咗由接面到焊點嘅熱阻（Rth JS）。電氣方法估算值為 220 K/W，而實際測量方法得出嘅值為 250 K/W。呢個參數表示熱量從 LED 晶片傳導出去嘅效率；數值越低越好。適當嘅 PCB 熱設計對於保持較低嘅焊盤溫度至關重要，特別係喺較高電流下工作時。

3. 性能曲線分析

3.1 正向電流 vs. 正向電壓（IV 曲線）

IV 曲線顯示咗非線性關係。當正向電流由 0 增加到 70 mA 時，正向電壓由大約 1.7V 增加到 2.3V。呢條曲線對於設計限流電路（通常係電阻或恆流驅動器）至關重要，以確保 LED 喺所需亮度下工作而不超過其最大額定值。

3.2 相對發光強度 vs. 正向電流

呢個圖表顯示光輸出同電流並非完全線性關係。雖然強度隨電流增加而增加，但效率（每瓦流明）可能會喺較高電流時因熱量增加而降低。呢條曲線有助於設計師選擇一個平衡亮度、效率同器件壽命嘅最佳工作點。

3.3 溫度依賴性

有幾個圖表說明咗溫度嘅影響。相對發光強度會隨著接面溫度升高而降低。例如，喺 100°C 時，強度大約係 25°C 時嘅 70-80%。正向電壓具有負溫度係數，會隨溫度升高而線性下降（約 -1.5 mV/°C）。主波長亦會隨溫度而偏移，通常會增加（紅移）約 0.07 nm/°C。呢啲特性對於經歷寬溫度變化嘅應用（例如汽車內飾）至關重要。

3.4 正向電流降額同脈衝處理能力

降額曲線對於可靠性至關重要。佢顯示咗最大允許連續正向電流作為焊盤溫度（Ts）嘅函數。例如，喺 Ts 為 78°C 時，最大電流為 70 mA。喺 110°C 時，最大電流下降到 22 mA。喺呢條曲線以上工作會有過熱同縮短壽命嘅風險。脈衝處理能力圖表顯示咗針對唔同脈衝寬度（tp）同佔空比（D）嘅允許峰值脈衝電流，對於多路復用或閃爍應用非常有用。

4. 分級系統說明

為確保生產中顏色同亮度嘅一致性，LED 會被分級。

4.1 發光強度分級

發光強度使用字母數字代碼（例如 L1、L2、M1... GA）進行分級。每個級別涵蓋一個特定嘅最小同最大發光強度範圍，以毫坎德拉（mcd）為單位。呢啲級別遵循對數級數，每級代表大約增加 2 嘅平方根倍。對於 3011-SR0201H-AM，典型輸出 580 mcd 屬於 U1 級（450-560 mcd）或 U2 級（560-710 mcd）。設計師可以為需要非常均勻亮度嘅應用指定更窄嘅級別。

4.2 主波長分級

定義感知顏色嘅主波長亦會分級。級別由四位數代碼標識（例如 2730、3033）。頭兩位數字代表最小波長（以十納米為單位），後兩位代表最大波長。對於典型波長 629 nm，相關級別係 2730（627-630 nm）同 3033（630-633 nm）。指定波長級別對於多個 LED 之間顏色匹配非常重要嘅應用至關重要。

5. 機械、封裝同組裝資訊

5.1 機械尺寸同極性

呢款 LED 採用標準 PLCC-2 封裝。規格書包含詳細嘅尺寸圖，顯示封裝長度、寬度、高度、引腳間距同焊盤尺寸。元件內置極性指示器，通常係封裝上嘅一個凹口或切角，必須同 PCB 絲印上嘅相應標記對齊，以確保正確方向（陽極 vs. 陰極）。

5.2 推薦 PCB 焊盤圖形

規格書提供咗推薦嘅焊盤佈局（焊盤圖形）供 PCB 設計使用。呢個圖形經過優化，可實現可靠焊接、良好機械強度，以及有效散走 PLCC 封裝底部熱焊盤（如有）嘅熱量。遵循呢個建議有助於防止迴流焊期間出現墓碑效應同焊接缺陷。

5.3 迴流焊溫度曲線同注意事項

規格書指定咗兼容無鉛焊料嘅迴流焊溫度曲線。關鍵參數包括預熱區、升溫區、峰值溫度區（30 秒內不超過 260°C）同冷卻區。遵守呢個溫度曲線可以防止熱衝擊同損壞 LED。一般注意事項包括避免對透鏡施加機械應力、防止污染，以及使用適當嘅 ESD（靜電放電）處理程序，因為呢款器件嘅 ESD 保護等級為 2 kV 人體模型（HBM）。

6. 應用指南同設計考慮

6.1 典型應用電路

最常見嘅驅動方法係串聯限流電阻。電阻值（R）使用歐姆定律計算：R = （電源電壓 - VF） / IF，其中 VF 係 LED 喺所需電流 IF 下嘅正向電壓。對於 12V 汽車電源，目標電流 20 mA，VF=1.9V，R = （12 - 1.9） / 0.02 = 505 歐姆。510 歐姆電阻會係一個標準選擇。為咗喺溫度同電源電壓變化下實現更好嘅電流調節，推薦使用恆流驅動器 IC。

6.2 熱設計考慮

有效散熱至關重要。主要散熱路徑係從 LED 接面，通過封裝，到焊盤，然後進入 PCB 嘅銅箔。使用具有足夠銅厚同面積並連接到熱焊盤嘅 PCB 有助於降低焊盤溫度（Ts）。必須參考降額曲線，以確保工作電流對於應用環境中預期嘅最高 Ts 係安全嘅。

6.3 光學設計考慮

120 度視角係自然嘅類朗伯分佈。對於需要更聚焦光束嘅應用，可以使用二次光學元件，例如透鏡或導光條。超紅光由於其高可見度，非常適合狀態指示燈同警告燈。如果同其他顏色 LED 一齊使用，設計師應考慮潛在嘅混色問題。

7. 比較同選型指引

選擇側視 LED 時，關鍵比較點包括封裝尺寸（3011 指 3.0mm x 1.1mm 佔位面積）、亮度（特定電流下嘅 mcd 等級）、視角、顏色（波長）、工作溫度範圍同認證標準（例如 AEC-Q101）。3011-SR0201H-AM 以其汽車級可靠性、硫磺耐受性同緊湊封裝中嘅平衡性能而與眾不同。對於非汽車或要求較低嘅環境，未經 AEC-Q101 認證嘅商用級同等產品可能係更具成本效益嘅替代方案。

8. 常見問題（FAQ）

問：呢款 LED 點亮所需嘅最小電流係幾多？

答：器件嘅特性測試低至 7 mA，但喺低於此電流時亦可能發出可見光。然而，為咗穩定同符合規格嘅性能，建議喺 7 mA 到 70 mA 之間操作。

問：我可以用 PWM 信號驅動呢款 LED 進行調光嗎？

答：可以，脈衝寬度調製（PWM）係一種有效嘅調光方法。頻率應足夠高以避免可見閃爍（通常 >100 Hz）。請參考脈衝處理能力圖表，確保每個脈衝嘅峰值電流不超過額定值。

問：我應該點樣解讀零件編號 3011-SR0201H-AM？

答：雖然確切嘅公司命名約定可能有所不同，但通常分解為："3011"（封裝尺寸/樣式）、"SR"（超紅光）、"02"（可能與性能分級有關）、"01H"（可能表示特定屬性，如視角）、"AM"（通常表示汽車市場或特定修訂版）。

問：需要散熱器嗎？

答：對於接近最大電流（70 mA）嘅連續操作，需要一個設計良好、具有足夠銅箔作為散熱器嘅 PCB。如果 PCB 熱設計良好，呢種封裝類型通常唔需要獨立嘅金屬散熱器。

9. 實際應用示例

場景：汽車空調控制開關面板背光照明。

一個設計需要 10 個紅色指示 LED 用於按鈕背光。系統電壓為 12V（汽車電池）。目標係喺環境溫度高達 85°C 時實現均勻亮度。

設計步驟：

1. 電流選擇：為確保高溫下嘅長壽命，對電流進行降額。根據降額曲線，喺估計 Ts 為 90°C 時，最大電流約為 50 mA。選擇 15 mA 可以提供良好嘅安全裕度同足夠亮度。

2. 電路設計：為每個 LED 使用一個串聯電阻。R = （12V - 1.9V） / 0.015A ≈ 673 歐姆。使用標準 680 歐姆電阻。

3. 熱設計：設計 PCB 時，使用連接到 LED 熱焊盤嘅大面積銅箔來散熱。

4. 分級：向供應商指定一個窄嘅發光強度級別（例如 U1 或 U2）同一個窄嘅波長級別（例如 2730），以確保所有 10 個開關具有匹配嘅顏色同亮度。

5. 驗證：喺車輛嘅工作溫度範圍（-40°C 到 +85°C）內測試原型，以驗證性能。

10. 技術原理同趨勢

10.1 工作原理

呢款 LED 係一個半導體二極管。當施加超過其能隙能量嘅正向電壓時，電子同電洞會喺半導體晶片（對於紅/橙/黃光通常基於磷化鋁鎵銦 - AlGaInP）嘅有源區內復合。呢種復合以光子（光）嘅形式釋放能量。特定嘅材料成分決定咗發射光嘅波長（顏色）。塑膠封裝封裝住晶片，提供機械保護，並包含一個成型透鏡，用於塑造光輸出以實現 120 度視角。

10.2 行業趨勢

汽車內飾照明 LED 嘅趨勢係朝向更高效率（每瓦更多流明）、更小封裝尺寸以實現更纖薄設計、改善顏色一致性同飽和度，以及將多個晶片（RGB）集成到單一封裝中以實現動態色彩照明。仲有推動晶片級封裝同倒裝晶片設計，以提供更好嘅熱性能同更小嘅佔位面積。隨著車輛融入更多環境同功能照明，對符合 AEC-Q102（光電器件）等汽車標準嘅可靠、長壽命元件嘅需求持續增長。
