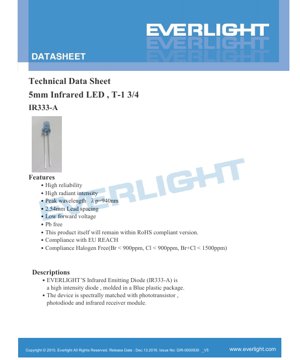

5.0mm 紅外線發光二極體 IR333-A 規格書 - T-1 3/4 封裝 - 峰值波長 940nm - 順向電壓 1.5V - 繁體中文技術文件

1. 產品概述

IR333-A 是一款高強度紅外線發光二極體，採用標準 5.0mm (T-1 3/4) 藍色塑膠封裝。此元件設計用於發射峰值波長 (λp) 為 940 奈米的紅外光，此波長能與常見的矽基光電探測器（如光電晶體、光電二極體和紅外線接收模組）達到最佳匹配。其主要功能是作為各種感測與傳輸系統中可靠的紅外線光源。

1.1 核心優勢與目標市場

IR333-A 具備多項關鍵優勢，使其適用於工業與消費性應用。其特點包括高輻射強度，確保強勁的信號傳輸；低順向電壓操作，有助於提升能源效率。此元件設計時考量了環保規範，為無鉛產品，符合歐盟 REACH 法規，並滿足無鹵素標準（溴 < 900ppm，氯 < 900ppm，溴+氯 < 1500ppm）。其 2.54mm 的引腳間距使其相容於標準麵包板與印刷電路板。目標市場包括工業自動化、消費性電子產品、安全系統以及需要可靠紅外線信號傳輸的資料通訊介面。

2. 深入技術參數分析

本節針對規格書中詳述的電氣、光學與熱特性，提供詳細且客觀的解讀。

2.1 絕對最大額定值

這些額定值定義了可能導致元件永久損壞的極限條件，並非用於正常操作。

• 連續順向電流 (IF)：100 mA。這是在不影響 LED 效能或壽命的前提下，可持續施加的最大直流電流。
• 峰值順向電流 (IFP)：1.0 A。此高電流僅允許在脈衝條件下使用，脈衝寬度 ≤ 100μs 且工作週期 ≤ 1%。這使得 LED 能夠發出極短暫的高強度光脈衝，適用於某些特定的感測或通訊協定。
• 逆向電壓 (VR)：5 V。可施加於 LED 逆向方向的最大電壓。超過此值可能導致崩潰。
• 操作溫度 (Topr)：-40°C 至 +85°C。在此環境溫度範圍內，可保證元件依據其規格正常運作。
• 儲存溫度 (Tstg)：-40°C 至 +100°C。元件未運作時的儲存溫度範圍。
• 焊接溫度 (Tsol)：最高 260°C，持續時間不超過 10 秒。此定義了迴流焊接的溫度曲線限制，以防止封裝損壞。
• 功率消耗 (Pd)：在自由空氣溫度 25°C 或以下時為 150 mW。這是封裝能夠以熱能形式散發的最大功率。

2.2 電氣-光學特性

這些參數是在標準測試條件 Ta=25°C 下量測，定義了元件在正常操作條件下的性能。

• 輻射強度 (Ie)：這是每單位立體角（球面度）所發射的光功率。在標準驅動電流 20mA 下，典型值為 20 mW/sr，最小值為 7.8 mW/sr，最大值為 48 mW/sr。在脈衝條件下（100mA，工作週期 ≤1%），典型強度上升至 85 mW/sr；而在峰值脈衝電流 1A 時，可達到 750 mW/sr。這展示了元件在脈衝驅動下，適用於高輸出應用的能力。
• 峰值波長 (λp)：940 nm（典型值）。這是 LED 發射最多光功率的波長。它非常適合與矽探測器搭配使用，因為矽探測器在近紅外光區域具有良好的靈敏度。
• 頻譜頻寬 (Δλ)：45 nm（典型值）。這表示以峰值波長為中心所發射的波長範圍。較窄的頻寬有助於濾除環境光雜訊。
• 順向電壓 (VF)：在 20mA 時，典型順向電壓為 1.5V（最小值 1.2V，表格中未指定 20mA 時的最大值，但可從其他條件推知）。此相對較低的電壓有助於降低功耗。電壓會隨電流增加而上升，如 100mA 脈衝時的 1.4V（典型值）和 1A 脈衝時的 2.6V（典型值）所示。
• 逆向電流 (IR)：在 VR=5V 時，最大值為 10 μA。這是當元件處於逆向偏壓時流過的微小漏電流。
• 視角 (2θ1/2)：20 度（典型值）。這是輻射強度降至其軸向最大值一半時的全角。20 度的視角表示光束具有中等程度的聚焦，適用於定向感測應用。

3. 分級系統說明

規格書中包含輻射強度的分級表，這是根據量測性能對 LED 進行分類的常見做法。

3.1 輻射強度分級

LED 根據其在 IF=20mA 下量測到的輻射強度，被分為不同的等級或級別（M、N、P、Q、R）。這讓設計師能為其應用選擇具有保證最低性能水準的元件。例如，選擇Q級元件可保證輻射強度介於 21.0 至 34.0 mW/sr 之間。此系統確保了生產批次的一致性。規格書中未指出此特定料號有針對峰值波長或順向電壓進行分級，這暗示了這些參數的控制非常嚴格或僅有單一規格。

4. 性能曲線分析

典型特性曲線提供了關於 LED 在不同條件下行為的寶貴見解。雖然文本中未提供具體的圖形數據點，但所引用的曲線允許進行以下分析。

4.1 順向電流 vs. 環境溫度 (圖1)

此曲線通常會顯示最大允許順向電流隨著環境溫度升高而降額的情況。為防止過熱並確保可靠性，當操作溫度高於 25°C 時，必須降低連續順向電流。150mW 的絕對最大功率消耗是限制因素。

4.2 頻譜分佈 (圖2)

此圖表將相對光功率輸出視為波長的函數進行視覺化呈現。它會顯示一個以 940 nm 為中心、具有 45 nm 頻譜頻寬的鐘形曲線。這有助於理解紅外線光的純度及其與探測器頻譜響應的匹配程度。

4.3 峰值發射波長 vs. 溫度 (圖3)

LED 的峰值波長具有溫度係數，通常會隨著接面溫度升高而向較長波長偏移（紅移）。此曲線量化了 IR333-A 的偏移量，對於需要精確波長匹配的應用非常重要。

4.4 順向電流 vs. 順向電壓 (IV 曲線) (圖4)

此基本曲線顯示了施加於 LED 兩端的電壓與所產生電流之間的指數關係。對於設計限流驅動電路至關重要。曲線將顯示典型的膝點電壓（約 1.2-1.5V）以及電壓如何隨電流增加而上升。

4.5 輻射強度 vs. 順向電流 (圖5)

此曲線展示了驅動電流與光輸出之間的非線性關係。雖然強度隨電流增加而增加，但在極高電流下，由於產生的熱量增加，效率（每單位電輸入的光輸出）通常會下降。表格中的數據（20mA -> 20 mW/sr 典型值，100mA 脈衝 -> 85 mW/sr 典型值）暗示了這種關係。

4.6 相對輻射強度 vs. 角度位移 (圖6)

這是 LED 的空間輻射圖案。它繪製了歸一化強度相對於中心軸角度的函數。對於帶有圓頂透鏡的 5mm LED，此圖案通常是朗伯型或接近朗伯型。指定的 20 度視角 (2θ1/2) 是此曲線的一個關鍵數據點，定義了光束的寬度。

5. 機械與封裝資訊

5.1 封裝尺寸

IR333-A 採用業界標準的 T-1 3/4（直徑 5.0mm）封裝。引腳間距為 2.54mm（0.1 英吋），這是印刷電路板上穿孔元件的標準間距。封裝材料為藍色塑膠，其在一定程度上可作為可見光濾鏡，有助於阻擋環境可見光進入封裝並到達紅外線發光晶片，否則可能對探測電路造成干擾。陰極通常可透過封裝邊緣的平面標記和/或較短的引腳來識別。設計師必須查閱詳細的封裝圖（由封裝尺寸章節暗示）以獲取精確尺寸與公差（除非另有說明，否則為 ±0.25mm）。

6. 焊接與組裝指南

焊接溫度的絕對最大額定值為 260°C，持續時間不超過 10 秒。這是無鉛迴流焊接製程的典型額定值。對於手工焊接，應使用溫控烙鐵，並盡量縮短接觸時間，以防止塑膠封裝和內部接線的熱損壞。在處理和組裝過程中，應遵守標準的靜電放電防護措施，因為 LED 是敏感的半導體元件。儲存應在指定的溫度範圍 -40°C 至 +100°C 內，並置於乾燥環境中。

7. 包裝與訂購資訊

標準包裝規格如下：每袋裝有 200 至 500 個元件。五袋裝入一個盒子。最後，十個盒子裝入一個主紙箱。包裝上的標籤包含用於追溯和識別的關鍵資訊：客戶生產編號、生產編號、包裝數量、等級、峰值波長、參考代碼以及包含生產月份代碼的批號。

8. 應用建議

8.1 典型應用場景

• 自由空間傳輸系統：用於遙控器、短距離資料鏈路或接近感測器，其中紅外線信號透過空氣傳輸。
• 與光電晶體或光電二極體配對，形成遮斷光束感測器，用於計數、位置感測或極限開關。軟碟機：
• 歷史上用於偵測防寫保護標籤或磁片是否在位。煙霧偵測器：
• 用於遮光式煙霧偵測器，其中煙霧粒子會散射 LED 與偵測器之間的紅外線光束。通用紅外線應用系統：
• 任何需要可靠、調變或連續紅外線光源的嵌入式系統。8.2 設計考量

限流：

• LED 是電流驅動元件。必須使用串聯電阻或恆流驅動電路來將順向電流限制在安全值（例如，連續操作時為 20mA）。電阻值可使用歐姆定律計算：R = (電源電壓 - VF) / IF。熱管理：
• 雖然功率消耗低，但在高環境溫度或接近最大電流下操作會產生熱量。應確保足夠的通風，或根據降額曲線降低操作電流。光學對準：
• 在配對的發射器-偵測器系統中，為獲得最大信號強度，精確的機械對準至關重要，尤其是在 20 度視角的情況下。環境光抑制：
• 在具有強烈環境紅外線（例如陽光）的環境中，調變 LED 驅動信號並使用調諧至該調變頻率的偵測器電路，可以顯著提高信噪比。逆向電壓保護：
• 雖然元件可耐受高達 5V 的逆向電壓，但避免逆向偏壓是良好的做法。在交流或雙極性電路中，可能需要並聯一個保護二極體（陰極對陽極）。9. 技術比較與差異化

與通用的 5mm 紅外線 LED 相比，IR333-A 的主要差異在於其明確規定的高輻射強度（R 級最小可達 48 mW/sr）以及全面的環保合規性（RoHS、REACH、無鹵素）。詳細的分級系統提供了保證的性能水準，這對於量產中的設計一致性至關重要。940nm 波長是最常見且用途最廣泛的波長之一，與更長波長相比，它在探測器靈敏度和大氣中較低吸收率之間提供了良好的平衡。與具有較高 Vf 的 LED 相比，其低順向電壓可使電池供電裝置的功耗略低。

10. 常見問題解答（基於技術參數）

問：我可以直接從 5V 微控制器引腳驅動這個 LED 嗎？

1. 答：不行。微控制器引腳通常無法安全地提供 20mA 電流，更重要的是沒有限流功能。您必須使用電晶體作為開關，並使用一個串聯電阻將電流限制在所需值（例如 20mA）。電阻計算公式為：R = (5V - 1.5V) / 0.02A = 175Ω。請使用最接近的標準值（例如 180Ω）。問：連續操作與脈衝操作有何不同？
2. 答：連續操作會產生恆定的熱量。脈衝操作（低工作週期）允許更高的瞬間電流（高達 1A），因為 LED 在脈衝之間有時間冷卻，從而防止熱過載。這會產生更高的峰值光輸出。問：如何識別陰極？
3. 答：對於此封裝，請尋找 LED 塑膠邊緣上的平面標記。最靠近此平面的引腳即為陰極。此外，陰極引腳通常比陽極引腳短。問：是否需要散熱片？
4. 答：對於 20mA 的連續操作（約 30mW 的功率消耗），通常不需要散熱片。如果在接近最大電流（100mA DC）或高環境溫度下操作，請考慮熱降額，並可能需要提供一些板級冷卻。問：為什麼封裝是藍色的？
5. 答：藍色塑膠可作為濾鏡，阻擋部分可見光，使封裝看起來較暗。這有助於減少進入封裝並到達紅外線發光晶片的環境可見光量，否則可能對偵測電路造成干擾。11. 實際應用案例

設計簡單的物體偵測感測器：

一個常見的應用是遮斷光束感測器。將 IR333-A 置於一側，將一個調諧至 940nm 的光電晶體置於另一側，並在同一軸線上對準。使用一個 180Ω 電阻從 5V 電源驅動 LED，產生約 20mA 的電流。當物體通過它們之間時，會中斷紅外線光束。光電晶體的集極-射極電阻將急劇變化。這種變化可以使用上拉電阻轉換為電壓信號，並輸入比較器或微控制器的 ADC 引腳，以偵測物體的存在。為了對抗環境光，您可以以特定頻率（例如 1kHz）脈衝驅動 LED，並在接收器電路中使用帶通濾波器或同步偵測。12. 工作原理

紅外線發光二極體是一種半導體 p-n 接面二極體。當施加順向偏壓（陽極相對於陰極為正電壓）時，來自 n 型區域的電子和來自 p 型區域的電洞被注入接面區域。當這些電荷載子復合時，會釋放能量。在紅外線 LED 中，此能量主要以紅外線頻譜中的光子形式釋放。特定波長（本例中為 940nm）由所用半導體材料（如元件選擇指南中所示的砷化鎵鋁）的能隙能量決定。塑膠封裝保護晶片，提供機械保護，並包含一個透鏡，將發射的光塑造成指定的視角圖案。

13. 技術趨勢

紅外線 LED 技術持續發展。業界的總體趨勢包括開發具有更高輻射強度和電光轉換效率的元件。同時也推動小型化，對於空間受限的應用，表面黏著封裝變得比 T-1 3/4 這類穿孔封裝更為普遍。對於氣體感測或生物醫學監測等特殊應用，對特定窄波長帶的需求正在增長。此外，整合是一個關鍵趨勢，單一封裝中的發射器-偵測器對，或內建驅動器的 LED 正逐漸普及，以簡化電路設計並減少佔用空間。

Infrared LED technology continues to evolve. General trends in the industry include the development of devices with even higher radiant intensity and wall-plug efficiency (optical power out / electrical power in). There is also a push towards miniaturization, with surface-mount device (SMD) packages becoming more prevalent than through-hole packages like the T-1 3/4 for space-constrained applications. The demand for specific, narrow wavelength bands is growing for specialized applications like gas sensing or biomedical monitoring. Furthermore, integration is a key trend, with combined emitter-detector pairs in single packages or LEDs with built-in drivers becoming available to simplify circuit design and reduce footprint.
