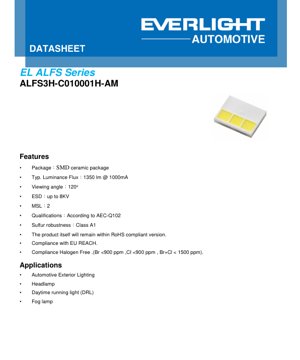

ALFS3H-C010001H-AM LED 規格書 - SMD 陶瓷封裝 - 光通量 1350lm - 順向電壓 9.9V - 視角 120° - 繁體中文技術文件

1. 產品概述

ALFS3H-C010001H-AM 是一款高功率發光二極體（LED），主要設計用於要求嚴苛的汽車外部照明應用。它採用堅固的表面黏著裝置（SMD）陶瓷封裝，能在惡劣環境條件下提供優異的熱管理和可靠性。此元件的核心優勢在於其結合了高光輸出、寬廣視角以及符合嚴格的汽車級認證，使其成為安全關鍵照明功能的理想選擇。

目標市場專注於汽車產業，具體應用包括頭燈、日間行車燈（DRL）以及霧燈。這些應用要求元件能在寬廣的溫度範圍內維持一致的性能、承受高電氣應力，並抵抗如硫磺等腐蝕性元素，這些都在本產品的規格中得到解決。

2. 技術參數深入解析

2.1 光度與電氣特性

關鍵性能指標定義於順向電流（I_F）為 1000mA 的標準測試條件下。典型光通量（Φ_v）為 1350 流明（lm），最小值為 1200 lm，最大值為 1500 lm，測量公差為 ±8%。此高光輸出對於提供汽車前方照明充足的照度至關重要。

在 1000mA 下的順向電壓（V_F）典型值為 9.90V，範圍從最小值 8.70V 到最大值 11.40V（公差 ±0.05V）。此參數對於驅動電路設計至關重要，因為它決定了電源供應需求和散熱需求。本元件具備 120 度（公差 ±5°）的寬廣視角（φ），確保了適用於各種燈具設計的寬廣且均勻的光線分佈模式。

相關色溫（CCT）落在 5391K 至 6893K 的範圍內，歸類為冷白光 LED。本產品符合汽車應用中分離式光電半導體的 AEC-Q102 標準認證，確保了可靠性。它還具備 A1 等級的硫磺耐受性，使其能抵抗某些汽車環境中常見的含硫大氣。此外，它符合 RoHS、REACH 以及無鹵素法規（Br <900 ppm，Cl <900 ppm，Br+Cl < 1500 ppm）。

2.2 絕對最大額定值與熱特性

為確保元件壽命，操作條件絕不能超過絕對最大額定值。最大連續順向電流為 1500 mA。本元件並非設計用於反向電壓操作。最大接面溫度（T_J）為 150°C。允許的操作與儲存溫度範圍為 -40°C 至 +125°C，涵蓋了汽車環境中可能遇到的極端條件。本元件可承受高達 8 kV 的靜電放電（ESD，HBM，R=1.5kΩ，C=100pF）以及 260°C 的回流焊溫度。

熱管理對於高功率 LED 至關重要。從接面到焊點的熱阻以兩種方式指定：真實熱阻（R_{th JS real}）典型值為 2.3 K/W（最大 2.7 K/W），而電氣法熱阻（R_{th JS el}）典型值為 1.6 K/W（最大 2.0 K/W）。較低的熱阻表示從 LED 晶片到印刷電路板（PCB）的熱傳導效果更好，這對於維持性能和壽命至關重要。

3. 分級系統說明

為管理生產變異並允許精確設計，LED 會根據關鍵參數進行分級。

3.1 光通量分級

光通量歸類於主要E 組之下。在此組內，分級由數字定義：

• 分級 3：1200 lm 至 1275 lm
• 分級 4：1275 lm 至 1350 lm
• 分級 5：1350 lm 至 1425 lm
• 分級 6：1425 lm 至 1500 lm

3.2 順向電壓分級

順向電壓進行分級以確保陣列中一致的電氣行為。分級如下：

• 分級 3A：8.70V 至 9.60V
• 分級 3B：9.60V 至 10.50V
• 分級 3C：10.50V 至 11.40V

3.3 顏色（色度）分級

色座標（CIE x，CIE y）進行分級以確保顏色一致性，這在多 LED 組件中尤其重要。規格書提供了冷白光分級的詳細圖表和表格，包括 56M、58M、61M、63M、65L 和 65H。每個分級在 CIE 1931 色度圖上定義了一個小的四邊形區域。色座標的測量公差為 ±0.005。

4. 性能曲線分析

規格書包含數張圖表，描繪了 LED 在不同條件下的行為。

4.1 波長特性

相對光譜分佈圖顯示了光輸出作為波長的函數。它通常在藍色區域（約 450-455nm）達到峰值，並由於螢光粉轉換而在黃色區域有一個寬廣的次峰值，這是白光 LED 的特徵。

4.2 順向電流 vs. 順向電壓（I-V 曲線）

此圖顯示了電流與電壓之間的非線性關係。隨著順向電流從 50mA 增加到 1500mA，順向電壓從約 7.5V 增加到 10.5V。此曲線對於設計恆流驅動器至關重要。

4.3 相對發光強度 vs. 順向電流

此圖表明光輸出隨電流增加而增加，但並非線性。相對光通量以 1000mA 時的值進行歸一化。它顯示在較高電流下呈現次線性增加，表明由於熱量增加和效率下降效應導致效能降低。

4.4 熱性能圖表

數張圖表顯示了溫度的影響：

• 相對順向電壓 vs. 接面溫度：順向電壓隨著接面溫度升高而線性下降，具有負溫度係數。此特性有時可用於溫度感測。
• 相對發光強度 vs. 接面溫度：光輸出隨著溫度升高而下降。在 125°C 時，輸出可能僅為其在 25°C 時值的約 85-90%。
• 色度偏移 vs. 接面溫度：色座標（CIE x，CIE y）隨溫度輕微偏移，這對於顏色關鍵的應用很重要。
• 順向電流降額曲線：這是可靠性的關鍵圖表。它顯示了最大允許順向電流作為焊墊溫度（T_S）的函數。例如，在 T_S= 110°C 時，最大 I_F為 1500mA。在 T_S= 125°C 時，最大 I_F降至 1200mA。本元件不應在低於 50mA 的電流下操作。

5. 機械與封裝資訊

本 LED 採用 SMD 陶瓷封裝。雖然擷取的內容中未提供確切的機械尺寸（長、寬、高），但規格書包含專用的機械尺寸章節（第 7 節），其中會有包含所有關鍵測量值的詳細圖面。同樣地，第 8 節提供了建議焊墊佈局，這對於 PCB 設計以確保正確焊接、熱傳導和機械穩定性至關重要。極性通常由封裝上的標記或非對稱焊墊設計來指示。

6. 焊接與組裝指南

規格書第 9 節詳細說明了回流焊溫度曲線。此曲線指定了使用回流焊爐將元件焊接到 PCB 上的時間-溫度要求。遵守此曲線對於防止 LED 晶片、螢光粉或封裝受到熱損傷至關重要。關鍵參數通常包括預熱溫度和時間、峰值溫度（根據絕對額定值最高 260°C）以及液相線以上時間。第 11 節使用注意事項可能包含重要的操作、儲存和清潔說明，以避免靜電放電（ESD）損壞或污染。

7. 包裝與訂購資訊

第 10 節包裝資訊描述了 LED 的供應方式（例如，捲帶包裝），包括捲盤尺寸和元件方向。第 5 和 6 節涵蓋料號和訂購資訊。料號 ALFS3H-C010001H-AM 遵循特定的編碼系統，可能封裝了關鍵屬性，如光通量分級、電壓分級和顏色分級。理解此命名法對於指定設計所需的確切產品型號是必要的。

8. 應用建議

8.1 典型應用場景

如所列，主要應用包括：

• 頭燈：用於近光燈、遠光燈或自適應遠光燈系統。高光通量和堅固性是關鍵。
• 日間行車燈（DRL）：需要高效率和高可靠性以進行持續的日間操作。
• 霧燈：要求在潮濕和腐蝕性環境中具有良好的性能；硫磺耐受性在此處有益。

8.2 設計考量

• 熱設計：最關鍵的方面。使用熱阻（R_{th JS}）和降額曲線來設計 PCB 上足夠的散熱解決方案（使用散熱孔、銅箔鋪設），並可能使用次級散熱器，以盡可能降低焊墊溫度，最好低於 85-100°C 以獲得最佳性能和壽命。
• 電氣設計：實施適合典型 V_F（~9.9V）和所需 I_F的恆流驅動器。如果並聯連接，請考慮使用來自相同電壓分級的 LED。提供防止反極性和電壓突波的保護。
• 光學設計：120° 視角為次級光學元件（透鏡、反射器）提供了良好的起點，這些元件旨在為特定應用（如頭燈截止線模式）塑造光束。
• 硫磺耐受性：對於高硫含量環境（例如，靠近工業區、某些地理位置）中的應用，A1 等級的硫磺耐受性可防止封裝引腳上的銀腐蝕，從而確保長期的可靠性。

9. 技術比較與差異化

雖然未提供與其他產品的直接並排比較，但可從其規格推斷出此 LED 的關鍵差異化優勢：

• 汽車級（AEC-Q102）：並非所有高功率 LED 都經過此嚴格認證，其中包括擴展溫度循環、高溫操作壽命（HTOL）和其他壓力測試。
• 陶瓷封裝：與塑膠封裝相比，提供更優異的導熱性和長期穩定性，特別是在高溫和高濕度條件下。
• 硫磺耐受性（A1 等級）：針對汽車和工業環境中已知失效模式的特定功能，一般用途 LED 通常不指定此項。
• 單一封裝內的高光通量：提供 1350+ lm 的光通量，與使用多個低功率 LED 相比，簡化了光學設計，可能減少零件數量和成本。

10. 常見問題（基於技術參數）

問：我應該使用多大的驅動電流？

答：典型測試電流為 1000mA，最大連續電流為 1500mA。操作電流的選擇應基於所需的光輸出以及熱設計將接面溫度維持在安全限度內的能力，並以降額曲線作為指導。常見的操作點在 700mA 至 1000mA 之間，以平衡輸出和效率。

問：如何解讀光通量分級？

答：如果您訂購分級 4，則保證該 LED 在 1000mA 和 25°C 的熱墊上測量時，其光通量將介於 1275 lm 和 1350 lm 之間。這使您可以為系統設計最低光輸出。

問：為什麼熱阻以兩種方式（真實和電氣）指定？

答：真實熱阻是使用物理溫度感測器測量的。電氣法使用 LED 自身的順向電壓溫度係數作為感測器，這對於現場測量可能更實用。出於設計目的，真實值通常用於散熱器計算。

問：我可以將此 LED 用於室內照明嗎？

答：雖然技術上可行，但它是過度規格化且可能不具成本效益。其高功率、堅固封裝和汽車級認證是針對惡劣的外部環境量身定制的。室內照明通常使用低功率、成本優化的 LED。

11. 實務設計案例研究

考慮設計一個日間行車燈（DRL）模組。設計目標是每個模組 500 流明，並具有高可靠性。使用來自分級 4（最小 1275 lm）的 ALFS3H-C010001H-AM LED，單一 LED 在 400mA 驅動下（根據圖表，相對光通量約為 0.4）將產生約 510 lm。這將設計簡化為單一發光體。熱設計必須確保焊墊溫度保持在例如 90°C 以下。使用熱阻（R_{th JS real}= 2.3 K/W）並估算在 400mA 和約 9.5V（來自 I-V 曲線）下的功耗為 3.8W，從焊墊到接面的溫升約為 8.7°C。如果目標接面溫度為 110°C，則最大允許焊墊溫度為 101.3°C，這高於我們 90°C 的目標，提供了良好的安全餘量。將使用設定為 400mA ±5% 的恆流驅動器。

12. 工作原理簡介

像 ALFS3H-C010001H-AM 這樣的白光 LED 基於半導體中的電致發光和螢光粉轉換原理運作。核心是一個由氮化銦鎵（InGaN）製成的晶片，當順向電流施加於其 p-n 接面時會發出藍光（電致發光）。然後，這藍光照射到晶片上或附近的黃色（或黃色和紅色）螢光粉塗層。螢光粉吸收一部分藍光，並以更長波長的更寬光譜（黃色、紅色）重新發射。剩餘的藍光與螢光粉轉換的黃/紅光的混合被人眼感知為白光。確切的比例決定了相關色溫（CCT）。

13. 技術趨勢

高功率汽車 LED 的發展遵循幾個明確的趨勢：

• 發光效率（lm/W）提升：晶片設計、螢光粉技術和封裝效率的持續改進旨在每瓦電輸入產生更多光，減少能耗和熱負載。
• 更高的功率密度和每封裝光通量：實現更亮的頭燈和更緊湊的燈具設計。
• 整合光學的先進光束塑形：朝向具有內建微光學或透鏡陣列的 LED 發展，以直接創建特定的光束模式，簡化外部光學系統。
• 智慧與自適應照明：與感測器和控制系統整合，用於自適應遠光燈（ADB），可以選擇性地調暗部分光束以避免眩光其他駕駛者，同時在其他地方保持最大照明。這通常涉及多像素或矩陣 LED 設計。
• 增強可靠性和堅固性：持續專注於提高對極端溫度、濕度、振動和化學暴露的壽命和耐受性，如抗硫封裝等功能所示。
