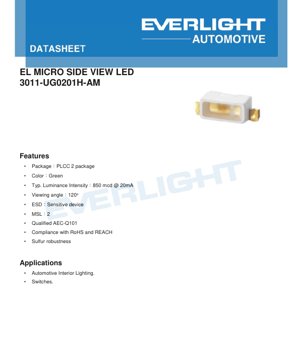

3011-UG0201H-AM 側視LED規格書 - PLCC-2封裝 - 3.0V - 20mA - 綠色 - 繁體中文技術文件

1. 產品概述

3011-UG0201H-AM是一款緊湊型高亮度側視LED，主要設計用於空間受限、需要從元件側面發光的應用。它採用PLCC-2（塑膠引線晶片載體）表面黏著封裝，為自動化組裝製程提供了良好的熱性能和機械穩定性。該元件發射綠光，典型主波長為523 nm。其關鍵特點是寬達120度的視角，使其適用於需要將光線分散在廣闊區域而非聚焦成窄光束的應用。本產品通過嚴格的汽車元件AEC-Q101標準認證，確保在惡劣環境條件下的可靠性。同時，它也符合RoHS和REACH環保指令，並具備硫磺耐受性，這對於某些汽車和工業環境中的使用壽命至關重要。

1.1 核心優勢與目標市場

此LED的主要優勢包括其緊湊的側視外形、相對於尺寸的高發光強度以及車規級的可靠性。寬視角與穩定的綠色光輸出相結合，使其成為空間寶貴的背光和指示燈功能的理想選擇。目標市場主要是汽車產業，特別是車內照明應用，例如開關、按鈕、儀表板和其他控制面板的背光。其耐用性也使其成為需要可靠指示燈照明的工業控制面板和消費性電子產品的候選元件。

2. 技術參數深度解析

本節對規格書中指定的關鍵電氣、光學和熱參數進行客觀且詳細的分析。

2.1 光度與電氣特性

此LED的中心工作點定義在順向電流（I_F）為20 mA。在此電流下，典型發光強度為850毫燭光（mcd），最小值為710 mcd，最大值為1800 mcd。在20 mA時的順向電壓（V_F）典型值為3.0伏特，範圍從最小值2.75V到最大值3.75V。電路設計師必須考慮此V_F範圍，以確保在所有元件上都能進行適當的電流調節。主波長典型值為523 nm（綠色），範圍從520 nm到535 nm。視角定義為強度降至峰值一半時的離軸角度，為120度，公差為±5度。

2.2 絕對最大額定值與熱管理

此元件的絕對最大順向電流額定值為30 mA，功耗限制為112 mW。超過這些限制可能導致永久性損壞。接面溫度（T_J）不得超過125°C。從接面到焊點的熱阻以兩種方式指定：電氣方法（R_{th JS el}）最大值為160 K/W，以及實際方法（R_{th JS real}）最大值為200 K/W。此參數對於熱設計至關重要；例如，在滿載30 mA和典型V_F3.0V（90 mW功率）下，接面溫度相對於焊墊的溫升可能高達18°C（90mW * 200K/W）。工作與儲存溫度範圍為-40°C至+110°C。此元件對靜電放電敏感，需要採取適當的處理預防措施。

3. 分級系統說明

規格書概述了發光強度和主波長的完整分級結構，這是確保生產中顏色和亮度一致性的標準做法。

3.1 發光強度分級

發光強度按字母數字代碼（例如L1、V2、AA）表示的分級進行分類。每個分級定義了以毫燭光（mcd）為單位的特定最小和最大強度範圍。對於3011-UG0201H-AM，標示的可能輸出分級為V1（710-900 mcd）和V2（900-1120 mcd），這與典型的850 mcd規格相符。分級表的範圍遠超過這些，表明相同的封裝可用於具有不同晶片技術或性能等級的LED。

3.2 主波長分級

同樣地，主波長也進行了分級。此元件的特定分級為5963，對應的波長範圍為520-535 nm。波長測量的公差為±1 nm。此分級確保了在定義的批次內，不同LED發射的綠色光顏色保持一致。

4. 性能曲線分析

提供的圖表深入揭示了LED在不同條件下的行為。

4.1 IV曲線與相對強度

順向電流對順向電壓圖顯示了典型的二極體指數關係。電壓在極低電流時急劇上升，然後在約2.8V以上呈更線性的增長。相對發光強度對順向電流圖在0到20 mA之間幾乎是線性的，顯示在此區域內光輸出與電流成正比，這對於類比調光非常理想。

4.2 溫度依賴性

溫度特性對於汽車應用至關重要。相對順向電壓對接面溫度圖顯示了負溫度係數；V_F隨著溫度升高而線性下降（約-2 mV/°C）。這可用於間接溫度感測。相對發光強度對接面溫度圖顯示強度隨溫度升高而降低。在110°C時，強度僅約為25°C時的70%。設計時必須考慮此因素，以確保在高環境溫度下有足夠的亮度。波長也會隨溫度變化（約+0.1 nm/°C）。

4.3 降額與脈衝處理能力

順向電流降額曲線根據焊墊溫度規定了最大允許連續電流。例如，在焊墊溫度為110°C時，最大電流為20 mA。允許脈衝處理能力圖顯示LED可以承受更高的脈衝電流（對於非常短、低工作週期的脈衝，最高可達300 mA）而不會損壞，這對於閃光燈或高可見度信號應用非常有用。

5. 機械與封裝資訊

LED封裝在PLCC-2封裝內。機械圖通常會顯示頂視圖和側視圖，並標示關鍵尺寸，如總長度、寬度、高度、引腳間距以及光學透鏡的位置。側視設計意味著主要的光發射方向平行於PCB表面。封裝包含一個散熱焊墊（焊點），對於散熱至關重要。極性由陰極標記指示，這是封裝本體上的視覺識別標記。

6. 焊接與組裝指南

6.1 迴焊溫度曲線

此元件適用於迴焊，峰值溫度為260°C，最長持續時間為30秒。建議的焊接溫度曲線應遵循表面黏著元件的標準IPC/JEDEC指南，包括預熱升溫、恆溫、迴焊和冷卻階段。濕度敏感等級（MSL）為2，意味著如果元件在使用前暴露於環境空氣中超過一年，必須進行烘烤，以防止在迴焊過程中發生\"爆米花\"效應。

6.2 建議焊墊設計

提供了建議的焊墊圖案（焊墊佈局），以確保可靠的焊接和正確的對位。此圖案通常包括兩個電氣引腳的焊墊，以及一個用於連接到PCB散熱的較大焊墊。遵循此設計可優化焊點強度、迴焊過程中的自對位能力以及熱性能。

7. 包裝與訂購資訊

元件以帶狀和捲盤形式供應，用於自動取放組裝。包裝資訊指定了捲盤尺寸、帶寬、料袋間距以及元件在帶上的方向。料號3011-UG0201H-AM遵循可能的內部編碼系統，其中\"3011\"可能指封裝尺寸/樣式，\"UG\"指顏色（超綠），\"0201H\"指特定的性能分級或功能。訂購將基於此完整料號進行。

8. 應用建議與設計考量

8.1 典型應用電路

在典型應用中，LED由恆流源驅動，或通過限流電阻連接到電壓源。電阻值計算為 R = (V_電源- V_F) / I_F。使用最大V_F（3.75V）進行計算，可確保即使在元件間存在差異的情況下，電流也不會超過所需水平。對於汽車12V系統，串聯電阻是常見做法，但對於精密控制或調光應用，建議使用專用的LED驅動IC。

8.2 設計考量

• 熱管理：確保PCB有足夠的銅箔連接到散熱焊墊以散熱，特別是在接近最大額定值或高環境溫度下工作時。
• 靜電放電保護：在輸入線路上實施ESD保護，並在組裝過程中遵循正確的處理程序。
• 光學設計：設計導光板或擴散片時，需考慮120度的視角，以實現均勻照明。
• 電流降額：使用降額曲線，根據預期的最高環境溫度選擇合適的工作電流。

9. 常見問題（基於技術參數）

問：我可以讓此LED在30 mA下連續工作嗎？

答：僅當焊墊溫度保持在25°C或以下時可以，但這通常不切實際。請參考降額曲線；在更實際的焊墊溫度80°C下，最大連續電流約為26 mA。

問：為什麼發光強度在20 mA下指定，但最大電流是30 mA？

答：20 mA是定義典型性能的標準測試條件。30 mA額定值是絕對最大值，不應超過。在20 mA以上工作會產生更多光，但也會產生更多熱量並縮短使用壽命。

問：如何解讀兩個不同的熱阻值？

答：R_{th JS el}（160 K/W）源自電氣測量方法，通常用於理論計算。R_{th JS real}（200 K/W）被認為是實際熱設計中更現實的數值。使用較高的數值可提供更安全的設計餘量。

10. 工作原理與技術趨勢

10.1 基本工作原理

此LED是一種基於p-n接面的半導體元件。當施加超過二極體閾值的順向電壓時，電子和電洞在主動區複合，以光子（光）的形式釋放能量。半導體層的特定材料成分決定了發射光的波長（顏色）。PLCC封裝包含一個模壓環氧樹脂透鏡，用於塑造光輸出，以達到指定的120度視角。

10.2 產業趨勢

此類指示燈和背光LED的趨勢是朝向更高效率（每瓦更多光輸出）、通過更嚴格的分級提高顏色一致性，以及增強汽車和工業應用的可靠性。同時，在保持或提高光學性能的同時實現小型化也是一個驅動力。將這些元件整合到具有內建驅動器或控制邏輯的智慧模組中是另一個不斷發展的領域。
