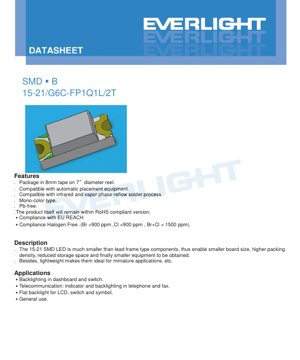

SMD LED 15-21/G6C-FP1Q1L/2T 規格書 - 1.6x0.8x0.6mm - 典型值2.0V - 25mA - 亮黃綠色 - 繁體中文技術文件

1. 產品概述

15-21/G6C-FP1Q1L/2T 是一款專為現代緊湊型電子應用設計的表面黏著元件（SMD）LED。此元件相較於傳統引線框架 LED 有顯著進步，大幅減少了佔用面積與重量。其主要功能是在微型封裝中提供可靠且高效的光源，使印刷電路板（PCB）能實現更高的元件密度，並有助於電子設備的整體小型化。料號中的G6C標示，代表其內部由 AlGaInP（磷化鋁鎵銦）半導體材料所產生的特定亮黃綠色光，並封裝於水清樹脂透鏡內。

此 LED 的核心優勢來自其 SMD 結構。省略引腳可減少寄生電感，並允許自動化取放組裝，簡化大量生產流程。其約 1.6mm x 0.8mm x 0.6mm 的小尺寸，直接減少了儲存空間需求，並使終端產品能設計得更為輕薄。此外，本產品符合關鍵的環境與安全法規，為無鉛、符合 RoHS、符合 REACH 且無鹵素，滿足全球電子市場的嚴格要求。

2. 深入技術參數分析

LED 的性能與限制由其電氣、光學及熱規格所定義。透徹理解這些參數對於可靠的電路設計及確保長期性能至關重要。

2.1 絕對最大額定值

這些額定值定義了可能導致元件永久損壞的應力極限。不保證在或超過此極限下操作。

• 反向電壓（VR）：5V。在反向偏壓下超過此電壓可能導致接面崩潰。
• 連續順向電流（IF）：25mA。此為在 25°C 下建議用於連續操作的最大直流電流。
• 峰值順向電流（IFP）：60mA。此電流僅允許在脈衝條件下（1kHz，工作週期 1/10）使用，可實現短暫的更高亮度。
• 功率消耗（Pd）：60mW。此為封裝能以熱形式散發的最大功率，計算方式為 VF * IF。
• 靜電放電（ESD）：2000V（人體放電模型）。此額定值表示中等程度的 ESD 敏感性；必須遵循正確的操作程序。
• 操作與儲存溫度：-40°C 至 +85°C（操作），-40°C 至 +90°C（儲存）。此寬廣範圍使其適用於各種環境條件。
• 焊接溫度：可承受 260°C 迴焊 10 秒，或每個端子以 350°C 手焊 3 秒。

2.2 電光特性

這些為在順向電流（IF）20mA 及環境溫度（Ta）25°C 下量測的典型性能參數。

• 發光強度（Iv）：範圍從 45.0 mcd（最小）到 90.0 mcd（最大），典型容差為 ±11%。此定義了感知亮度。
• 視角（2θ1/2）：130 度（典型值）。此寬廣角度提供了寬廣的發光模式，適用於區域照明與指示燈應用。
• 峰值波長（λp）：575 nm（典型值）。光譜功率分佈達到最大值時的波長。
• 主波長（λd）：範圍從 570.0 nm 至 574.5 nm。此為人眼感知的單一波長，定義了色調（亮黃綠色）。容差為 ±1nm。
• 頻譜頻寬（Δλ）：20 nm（典型值）。發射光譜在最大強度一半處的寬度。
• 順向電壓（VF）：在 20mA 下範圍從 1.70V 至 2.30V，典型容差為 ±0.05V。此為 LED 導通時的跨元件電壓降。
• 反向電流（IR）：在 VR=5V 時最大為 10 μA。此元件並非設計用於反向操作；此參數僅用於漏電流測試目的。

3. 分級系統說明

由於半導體製造的固有變異，LED 會根據性能進行分級。此系統允許設計師為其應用選擇符合特定一致性要求的元件。

3.1 發光強度分級

LED 根據其在 20mA 下量測的發光強度分為三個等級（P1, P2, Q1）。例如，Q1 等級包含強度介於 72.0 至 90.0 mcd 之間的 LED。選擇單一等級可確保陣列中多個 LED 的亮度均勻。

3.2 主波長分級

為保持顏色一致性，LED 依主波長分為三組（CC2, CC3, CC4），每組涵蓋從 570.0 nm 到 574.5 nm 的 1.5 nm 範圍。此嚴格控制對於顏色匹配至關重要的應用至關重要。

3.3 順向電壓分級

順向電壓分為六個等級（19 至 24），每個等級代表從 1.70V 到 2.30V 的 0.1V 步階。了解 VF 等級對於設計高效的限流電路非常重要，特別是在驅動多個串聯 LED 時，以確保電流分佈均勻。

4. 性能曲線分析

雖然規格書參考了典型的電光特性曲線，但這些圖表對於理解元件在非標準條件下的行為至關重要。設計師應根據半導體物理預期以下關係：

• IV 曲線（電流 vs. 電壓）：順向電流在超過導通電壓（約 1.7V）後會隨順向電壓呈指數增長。這凸顯了使用限流裝置（電阻或驅動器）的絕對必要性。
• 發光強度 vs. 電流：強度通常隨電流增加而增加，但在極高電流下可能因熱效應和效率下降而飽和或效率降低。
• 發光強度 vs. 溫度：光輸出通常會隨著接面溫度升高而降低。在高溫環境或高功率應用中必須考慮此熱降額。
• 頻譜偏移 vs. 溫度：主波長可能隨溫度輕微偏移，這可能影響精密應用中的顏色感知。

5. 機械與封裝資訊

5.1 封裝尺寸

LED 具有緊湊的矩形佔位面積。關鍵尺寸（單位：mm）包括本體長度 1.6、寬度 0.8、高度 0.6。焊墊設計用於可靠的表面黏著。封裝上明確標示了陰極標記，以確保組裝時正確的極性方向。所有未指定的公差為 ±0.1mm。

5.2 自動化組裝包裝

元件以防潮包裝供應，以防止環境濕氣損壞。它們以 8mm 寬的載帶形式提供，捲繞在直徑 7 英吋的捲盤上，每捲 2000 顆。此格式完全兼容標準自動貼裝設備。捲盤與載帶尺寸均有規定，以確保與送料器系統的兼容性。

6. 焊接與組裝指南

正確的操作對於防止損壞和確保可靠性至關重要。

6.1 儲存與濕度敏感性

此 LED 具有濕度敏感性（MSL）。防潮袋在準備使用前不得開啟。開啟後，未使用的元件必須儲存在 ≤30°C 且 ≤60% RH 的環境中，並在 168 小時（7 天）內使用。若超過此時間，使用前需進行 60±5°C 烘烤 24 小時的處理。

6.2 迴焊溫度曲線

指定了無鉛迴焊溫度曲線：

• 預熱：150-200°C，持續 60-120 秒。
• 液相線以上時間（217°C）：60-150 秒。
• 峰值溫度：最高 260°C，保持時間不超過 10 秒。
• 升溫速率：最高 6°C/秒。
• 降溫速率：最高 3°C/秒。

迴焊次數不應超過兩次。必須避免加熱期間對 LED 本體的應力以及焊接後電路板的翹曲。

6.3 手焊與返工

若必須進行手焊，烙鐵頭溫度必須低於 350°C，每個端子焊接時間不超過 3 秒，並使用低功率烙鐵（<25W）。端子之間需有 >2 秒的冷卻間隔。強烈不建議進行返工。若不可避免，必須使用雙頭烙鐵同時加熱兩個端子，以防止焊點承受機械應力。返工對元件特性的影響必須事先驗證。

7. 包裝與訂購資訊

捲盤與包裝袋上的標籤提供了關鍵的可追溯性與規格資料。主要欄位包括：

• P/N：產品料號（15-21/G6C-FP1Q1L/2T）。
• CAT：發光強度等級（例如：Q1）。
• HUE：主波長/色度等級（例如：CC4）。
• REF：順向電壓等級（例如：21）。
• LOT No：製造批號，用於追溯。

料號本身編碼了關鍵分級：FP1（強度）、Q1（強度子級）、L（波長）、2T（電壓）。

8. 應用建議

8.1 典型應用場景

• 背光：憑藉其寬視角與均勻的光輸出，非常適合儀表板指示燈、開關照明以及 LCD 和符號的平面背光。
• 通訊設備：電話和傳真機中的狀態指示燈與鍵盤背光。
• 一般指示燈用途：消費性電子產品中的電源狀態、訊號警示與裝飾性照明。

8.2 關鍵設計考量

• 必須限流：必須使用外部串聯電阻或恆流驅動器。指數型的 IV 特性意味著微小的電壓變化會導致巨大的電流變化，從而導致快速失效。
• 熱管理：確保 PCB 設計允許充分的散熱，特別是在接近最大電流或高環境溫度下操作時，以防止光輸出衰減和壽命縮短。
• ESD 防護：在操作與組裝過程中實施 ESD 防護措施，若 LED 暴露於使用者介面，則需考慮電路層級的保護。

9. 技術比較與差異化

與舊式穿孔 LED 相比，此 SMD 類型在現代電子產品中提供了更優越的性能：

• 尺寸與密度：尺寸大幅縮小，實現更高的元件密度。
• 組裝成本：實現全自動化、高速組裝，降低製造成本。
• 性能：由於自動化製造流程，通常提供更好的可靠性和更一致的光學特性。
• 法規符合性：設計符合當代環境標準（無鉛、無鹵、RoHS、REACH），這對舊型元件可能是個挑戰。

其主要權衡在於，相較於穿孔元件，需要更精確的 PCB 焊接製程。

10. 常見問題（FAQ）

10.1 為何限流電阻絕對必要？

LED 的順向電壓具有負溫度係數和製造公差。若沒有固定電流源（如電阻），工作點將不穩定。電壓或溫度的輕微增加可能導致電流失控性增加，超過絕對最大額定值並立即損壞元件。

10.2 我可以直接用 3.3V 或 5V 邏輯電源驅動此 LED 嗎？

不行，不能直接驅動。您必須使用串聯電阻。電阻值（R）使用歐姆定律計算：R = (電源電壓 - LED_VF) / 目標電流。例如，使用 3.3V 電源、VF 為 2.0V、目標電流為 20mA：R = (3.3 - 2.0) / 0.02 = 65 歐姆。使用標準的 68 歐姆電阻是合適的。

10.3 分級代碼（P1, CC4, 21）對我的設計有何意義？

它們定義了性能分佈。對於單一指示燈，任何等級可能都足夠。對於亮度與顏色一致性至關重要的陣列（例如背光），您必須指定並使用來自相同發光強度（CAT）和主波長（HUE）等級的 LED。電壓等級（REF）對視覺性能較不重要，但對於串聯電路中的電源設計很重要。

10.4 開啟防潮袋後的 7 天車間壽命有多關鍵？

對於迴焊製程非常關鍵。吸收的濕氣在高溫迴焊循環中可能汽化，導致內部分層或爆米花效應，使封裝破裂並導致失效。若超過暴露時間，使用前需要烘烤以驅除濕氣。

11. 實務設計與使用案例

情境：設計一個多 LED 狀態指示燈面板。

1. 規格：需要 10 顆 LED 來指示不同的系統狀態。均勻的亮度與顏色對於美觀很重要。
2. 元件選擇：訂購所有來自相同 CAT（例如 Q1）和 HUE（例如 CC4）等級的 LED，以保證一致性。
3. 電路設計：使用 5V 電源軌。假設來自等級 20 的典型 VF 為 2.0V，目標電流為 20mA，計算串聯電阻：R = (5V - 2.0V) / 0.02A = 150 歐姆。使用十個獨立的 150 歐姆電阻，每個 LED 串聯一個，連接在 LED 陰極與地之間。由微控制器 GPIO 腳位驅動陽極。
4. PCB 佈局：以一致的方向（陰極標記）放置 LED。確保足夠的間距以利散熱。遵循封裝尺寸圖中建議的焊墊幾何形狀。
5. 組裝：在生產線準備好之前，將元件保存在密封袋中。遵循精確的迴焊溫度曲線。焊接後檢查對齊與焊點是否良好。

此方法確保了可靠的操作、一致的外觀與長期穩定性。

12. 運作原理

此 LED 是一種半導體光子裝置。其核心是由 AlGaInP（磷化鋁鎵銦）材料製成的晶片。當施加超過二極體導通電壓（約 1.7V）的順向電壓時，電子和電洞被注入半導體接面的主動區域。這些電荷載子復合，以光子（光粒子）的形式釋放能量。AlGaInP 合金的特定成分決定了能隙能量，這直接決定了發射光的波長（顏色）——在本例中為亮黃綠色（約 575 nm）。水清環氧樹脂封裝體保護晶片，作為透鏡將光輸出塑造成 130 度視角，並增強從半導體材料中提取的光量。

13. 技術趨勢與背景

15-21 SMD LED 存在於電子產品小型化與性能優化的更廣泛趨勢中。數十年來，包括 LED 在內的被動與主動元件從穿孔技術轉向表面黏著技術（SMT）一直是主要驅動力，實現了我們今天使用的裝置。與此類元件相關的持續關鍵趨勢包括：

• 效率提升：持續的材料科學研究旨在提高 LED 的每瓦流明數（光效），在相同光輸出下降低功耗。
• 增強顯色性與一致性：螢光粉技術與分級流程的進步允許對色點與頻譜進行更嚴格的控制，這對於顯示器與照明至關重要。
• 整合化：將驅動電路、保護元件和多個 LED 晶片整合到單一封裝（例如 LED 模組或 IC-led）的趨勢，以簡化設計並節省電路板空間。
• 智慧與聯網功能：對於照明應用，將控制介面（例如 DALI、Zigbee）直接整合到 LED 封裝中的趨勢正在增長。
• 永續性：對無鹵、無鉛和節能元件的推動，持續成為主要的法規與市場力量，正如本產品的符合性列表所證明。

雖然是基本的指示燈 LED，但 15-21 的規格反映了當前全球供應鏈中對可靠性、環境符合性與可製造性所需的產業標準。
