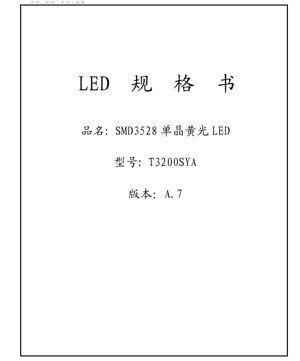

PDF文件封面 - SMD3528 黃光LED規格書 - 尺寸3.5x2.8mm - 電壓2.2V - 功率0.144W - 繁體中文技術文件
查看PDF文件 下載PDF 翻譯PDF
首頁 » 文件 » SMD3528 黃光LED規格書 - 尺寸3.5x2.8mm - 電壓2.2V - 功率0.144W - 繁體中文技術文件

目錄

1. 產品概述

SMD3528 黃光LED是一款表面黏著元件，專為一般照明、背光與指示燈應用而設計。此單晶片LED提供緊湊的外型與120度的寬廣視角，適合需要均勻照明的應用。此元件的核心優勢在於其標準化的分級系統，確保不同生產批次間一致的色彩與光通量輸出，這對於要求色彩均勻性的應用至關重要。

目標市場包括消費性電子產品、汽車內裝照明、標誌與裝飾性照明燈具，這些應用需要可靠、低功耗的黃光照明。

2. 技術參數深度解析

2.1 絕對最大額定值

此元件在以下最大條件下額定工作，測量點為焊點溫度(Ts) 25°C。超過這些限制可能導致永久性損壞。

2.2 電氣與光學特性

典型性能測量條件為 Ts=25°C 且 IF=20mA，除非另有說明。

3. 分級系統說明

一個全面的分級系統根據關鍵性能參數對LED進行分類，以確保一致性。光通量測量的公差為±7%，電壓測量的公差為±0.08V。

3.1 光通量分級

光通量於 IF=20mA 條件下測量。分級代碼定義了最小與典型輸出值。

3.2 波長分級

主波長進行分級以控制精確的黃色色調。

3.3 順向電壓分級

順向電壓進行分級，以協助電流調節的電路設計。

3.4 產品型號解碼

型號遵循特定結構：T3200SYA。根據提供的命名規則，可以解讀為一個具有特定內部代碼、光通量分級、顏色代碼（Y代表黃色）、晶片數量（S代表單顆小功率晶片）、透鏡代碼（00代表無透鏡）以及封裝代碼（32代表3528）的產品。

4. 性能曲線分析

規格書包含數個特性曲線，對於理解LED在不同工作條件下的行為至關重要。

4.1 順向電流 vs. 順向電壓 (I-V曲線)

此曲線顯示了施加的順向電壓與所產生電流之間的指數關係。它對於選擇適當的限流電阻或驅動電路至關重要，以確保LED在其指定的電流範圍內工作，並防止熱失控。

4.2 順向電流 vs. 相對光通量

此圖表說明光輸出如何隨順向電流增加。在建議的工作範圍內通常呈現近乎線性的關係，隨後在更高電流下由於效率下降和接面溫度升高而出現平台期或下降。在線性區域之外工作不僅效率低下，還會加速性能衰退。

4.3 接面溫度 vs. 相對光譜功率

此曲線展示了LED色彩輸出的熱穩定性。對於這款黃光AlInGaP LED，當以20mA驅動時，在接面溫度從25°C到125°C的範圍內，相對光譜能量保持在90%以上。這表明在其工作溫度範圍內具有良好的色彩穩定性，這對於需要一致色彩的應用至關重要。

4.4 光譜功率分佈

光譜曲線顯示一個以主波長（590 nm）為中心的窄峰，這是單色LED的特徵。此峰值的半高全寬（FWHM）決定了色彩純度。FWHM越窄，表示黃色越飽和、越純正。

5. 機械與封裝資訊

5.1 實體尺寸與外型圖

此LED符合標準SMD 3528封裝尺寸：長度約3.5mm，寬度約2.8mm，以及典型高度。提供了帶有公差（例如，.X: ±0.10mm, .XX: ±0.05mm）的詳細機械圖，供PCB焊墊設計使用。

5.2 建議PCB焊墊圖案與鋼板開孔

提供了建議的焊墊佈局與鋼板開孔設計，以確保在迴焊過程中形成正確的焊點。遵循這些指南可防止墓碑效應、錯位和焊錫不足。

5.3 極性辨識

陰極通常在LED封裝頂部以綠點標記，或在封裝體一側有凹口/倒角。組裝時必須注意正確的極性。

6. 焊接與組裝指南

6.1 迴焊參數

此LED相容於標準紅外線或對流迴焊製程。焊接期間本體最高溫度不得超過230°C持續10秒或260°C持續10秒。應使用具有預熱、均熱、迴焊和冷卻區的標準迴焊溫度曲線，確保峰值溫度和高於液相線的時間得到控制。

6.2 操作與儲存注意事項

7. 包裝與訂購資訊

7.1 載帶與捲盤規格

產品以壓紋載帶捲繞在捲盤上供應。載帶凹槽的關鍵尺寸有明確規定，以確保與標準SMD貼片設備相容。當以10度角剝離時，覆蓋膠帶的剝離強度定義為0.1N至0.7N。

7.2 訂購型號選擇

具體的可訂購料號是透過將基礎型號與所需的光通量、波長和順向電壓分級代碼組合而成（例如，T3200SYA-A2-Y2-D）。請查閱完整的分級表，選擇符合應用在亮度、色彩和電氣特性方面要求的組合。

8. 應用建議

8.1 典型應用電路

最常見的驅動方式是恆流源或搭配直流電源供應的簡單串聯電阻。電阻值計算公式為 R = (V電源- VF) / IF。對於需要穩定亮度或在寬廣溫度範圍內工作的應用，強烈建議使用恆流驅動器，以補償VF.

8.2 熱管理考量

雖然功率消耗低，但PCB上有效的熱管理對於長期可靠度仍然重要。確保有足夠的銅箔面積連接到散熱焊墊（如果適用）或陰極/陽極焊墊，以將熱量從LED接面導出。在或接近最大額定電流下工作會產生更多熱量，需要更仔細的熱設計。

8.3 可製造性設計 (DFM)

遵循建議的焊墊圖案和鋼板設計。保持LED與其他元件之間適當的間距，以避免陰影或光學干擾。設計導光板或擴散板時，請考慮120度的視角，以達到預期的照明效果。

9. 可靠度與品質標準

9.1 可靠度測試項目

產品根據JEDEC和MIL標準進行一系列嚴格的可靠度測試，以確保長期性能。關鍵測試包括：

9.2 失效判定標準

如果任何樣品出現以下情況，則視為測試失敗：

10. 技術比較與差異化

與未分級或通用規格的LED相比，此產品的關鍵優勢在於其光通量、色彩和電壓在嚴格的分級範圍內有保證的性能。這消除了終端用戶在需要均勻性的應用（如多LED陣列或背光模組）中進行大量分類和匹配的需求。120度的視角比一些競爭對手的產品更寬，提供更擴散的光線發射，適合面板照明。

11. 常見問題 (FAQ)

11.1 光通量分級A2和B3有何不同？

分級A2保證最小輸出為0.5 lm（典型1.0 lm），而分級B3保證最小為2.5 lm（典型3.0 lm）。在相同的20mA驅動電流下，B3 LED的亮度大約是A2 LED的2.5至3倍。請根據應用所需的亮度選擇分級。

11.2 我可以持續以30mA驅動這顆LED嗎？

可以，30mA是最大連續順向電流額定值。然而，在絕對最大額定值下工作會產生更多熱量，並可能縮短長期使用壽命。為了獲得最佳可靠度，建議在或低於典型驅動電流20mA下工作，或者如果必須以30mA工作，則實施穩健的熱管理。

11.3 如何解讀波長分級代碼Y2？

Y2分級代碼表示LED的主波長介於588 nm和591 nm之間。這代表一種特定、受控的黃色色調。如果您的應用需要非常特定的黃色色調（例如，匹配企業顏色），您必須指定相應的波長分級。

11.4 是否需要恆流驅動器？

對於簡單的指示燈，使用穩壓電源搭配串聯電阻通常就足夠了。對於亮度一致性至關重要，或環境溫度變化顯著的照明應用，強烈建議使用恆流驅動器。它能補償LED順向電壓隨溫度的變化，確保穩定的光輸出。

12. 實際應用範例

12.1 汽車內裝氣氛照明

一系列此類黃光LED，全部選自相同的光通量（例如B2）和波長（例如Y2）分級，可用於在車輛的腳部空間或儀表板創建均勻的環境照明。寬廣的視角有助於融合來自離散光源的光線。一個可PWM調光的恆流驅動器允許亮度調整。

12.2 狀態指示燈面板

在工業控制面板中，多個黃光LED可以作為警告或注意指示燈。使用來自相同電壓分級（例如D）的LED，可確保當從共用的限流電阻網路驅動時，每個LED將具有非常相似的亮度，創造出專業、均勻的外觀。

13. 技術原理介紹

此黃光LED基於AlInGaP（磷化鋁銦鎵）半導體技術。當施加順向電壓時，電子和電洞在半導體晶片的主動區域復合，以光子的形式釋放能量。AlInGaP材料系統的特定能隙決定了發射光的波長，在本例中位於黃色光譜（約590 nm）。光從晶片發出，被封裝在矽膠或環氧樹脂透鏡中，該透鏡也提供環境保護並決定視角。

14. 產業趨勢與發展

SMD LED市場持續朝著更高效率（每瓦更多流明）、改善顯色性以及更嚴格的分級公差方向發展。雖然3528封裝是一種成熟且廣泛採用的外形尺寸，但總體趨勢是針對高密度應用採用更小的封裝（例如2020、1515），以及針對更高光通量輸出的中功率封裝（例如3030、5050）。用於黃光和紅光LED的底層AlInGaP技術也在優化，以提高效率和在更高溫度下的更好性能。此外，智慧分級和數位可追溯性正變得越來越普遍，以確保高端照明應用的供應鏈一致性。
