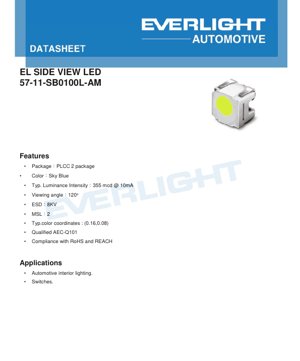

PLCC-2 আকাশী নীল LED ডাটাশিট - প্যাকেজ ৩.২x২.৮x১.৯মিমি - ভোল্টেজ ২.৯V - পাওয়ার ৭৫mW - বাংলা প্রযুক্তিগত নথি

১. পণ্য সংক্ষিপ্ত বিবরণ

এই নথিটি একটি উচ্চ-উজ্জ্বলতা সম্পন্ন, আকাশী নীল LED এর জন্য PLCC-2 (প্লাস্টিক লিডেড চিপ ক্যারিয়ার) সারফেস-মাউন্ট প্যাকেজে স্পেসিফিকেশনগুলির বিশদ বিবরণ দেয়। ডিভাইসটি চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্যতা এবং কর্মক্ষমতার জন্য ডিজাইন করা হয়েছে, যার মধ্যে রয়েছে একটি প্রশস্ত ১২০-ডিগ্রি দর্শন কোণ এবং অটোমোটিভ উপাদানগুলির জন্য AEC-Q101 স্ট্যান্ডার্ডে যোগ্যতা। এর প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে গাড়ির অভ্যন্তরীণ পরিবেষ্টিত আলোকসজ্জা, সুইচ এবং নির্দেশকগুলির জন্য ব্যাকলাইটিং, এবং অন্যান্য সাধারণ আলোকসজ্জার উদ্দেশ্য যেখানে সামঞ্জস্যপূর্ণ রঙ এবং উজ্জ্বলতা প্রয়োজন।

১.১ মূল সুবিধাসমূহ

• উচ্চ উজ্জ্বলতা দক্ষতা:১০mA এর একটি স্ট্যান্ডার্ড ড্রাইভ কারেন্টে সাধারণ ৩৫৫ মিলিক্যান্ডেলা (mcd) উজ্জ্বল তীব্রতা সরবরাহ করে, উজ্জ্বল এবং দৃশ্যমান আউটপুট নিশ্চিত করে।
• প্রশস্ত দর্শন কোণ:১২০-ডিগ্রি দর্শন কোণ সমান আলো বিতরণ প্রদান করে, যা প্যানেল আলোকসজ্জা এবং নির্দেশকগুলির জন্য আদর্শ।
• অটোমোটিভ গ্রেড:AEC-Q101 যোগ্যতা অটোমোটিভ অ্যাপ্লিকেশনে সাধারণ কঠোর অবস্থার অধীনে নির্ভরযোগ্যতা নিশ্চিত করে, যার মধ্যে রয়েছে প্রশস্ত তাপমাত্রার পরিসীমা এবং কম্পন।
• পরিবেশগত সম্মতি:পণ্যটি RoHS (বিপজ্জনক পদার্থের সীমাবদ্ধতা) এবং REACH নিয়মাবলীর সাথে সামঞ্জস্যপূর্ণ, পরিবেশ-সচেতন উৎপাদনকে সমর্থন করে।
• শক্তিশালী ESD সুরক্ষা:৮kV (হিউম্যান বডি মডেল) পর্যন্ত ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সহ্য করতে পারে, হ্যান্ডলিং এবং অ্যাসেম্বলি নির্ভরযোগ্যতা বৃদ্ধি করে।

২. গভীর প্রযুক্তিগত প্যারামিটার বিশ্লেষণ

২.১ আলোকমিতিক এবং রঙ বৈশিষ্ট্য

LED এর মূল কর্মক্ষমতা তার আলোকমিতিক এবং বর্ণমিতিক প্যারামিটার দ্বারা সংজ্ঞায়িত করা হয়, যা স্ট্যান্ডার্ড অবস্থার অধীনে পরিমাপ করা হয় (T_s=২৫°C, I_F=১০mA যদি না নির্দিষ্ট করা হয়)।

• সাধারণ উজ্জ্বল তীব্রতা (I_V):৩৫৫ mcd। এটি উজ্জ্বলতার প্রাথমিক পরিমাপ। স্ট্যান্ডার্ড পরীক্ষার অবস্থার অধীনে সর্বনিম্ন এবং সর্বোচ্চ মান যথাক্রমে ১৪০ mcd এবং ৫৬০ mcd, যা উৎপাদন বিস্তার নির্দেশ করে।
• রঙ স্থানাঙ্ক (CIE x, y):সাধারণ ক্রোমাটিসিটি স্থানাঙ্কগুলি হল (০.১৬, ০.০৮), যা আকাশী নীলের নির্দিষ্ট শেডকে সংজ্ঞায়িত করে। এই স্থানাঙ্কগুলির জন্য সহনশীলতা হল ±০.০০৫, ইউনিটগুলির মধ্যে কঠোর রঙের সামঞ্জস্য নিশ্চিত করে।
• দর্শন কোণ (φ):১২০ ডিগ্রি। এটি সম্পূর্ণ কোণ যেখানে উজ্জ্বল তীব্রতা তার শীর্ষ মানের অর্ধেকে নেমে আসে (প্রায়শই ২θ_১/২ হিসাবে চিহ্নিত করা হয়)। ±৫ ডিগ্রির একটি সহনশীলতা প্রযোজ্য।

২.২ বৈদ্যুতিক এবং তাপীয় প্যারামিটার

• ফরওয়ার্ড ভোল্টেজ (V_F):সাধারণত ১০mA এ ২.৯০V, ২.৭৫V (সর্বনিম্ন) থেকে ৩.৭৫V (সর্বোচ্চ) পর্যন্ত পরিসীমা সহ। কারেন্ট-লিমিটিং সার্কিটরি ডিজাইন করার জন্য এই প্যারামিটারটি অত্যন্ত গুরুত্বপূর্ণ।
• ফরওয়ার্ড কারেন্ট (I_F):প্রস্তাবিত ক্রমাগত অপারেটিং কারেন্ট হল ১০mA (সাধারণ), ২০mA এর একটি পরম সর্বোচ্চ রেটিং সহ। অপারেশনের জন্য সর্বনিম্ন ২mA কারেন্ট প্রয়োজন।
• পাওয়ার ডিসিপেশন (P_d):সর্বোচ্চ অনুমোদিত পাওয়ার ডিসিপেশন হল ৭৫ mW, যা তাপীয় ব্যবস্থাপনার প্রয়োজনীয়তা নির্ধারণ করে।
• তাপীয় প্রতিরোধ:দুটি মান প্রদান করা হয়েছে: R_{th JS(el)}(বৈদ্যুতিক মডেল) সর্বোচ্চ ১২৫ K/W, এবং R_{th JS(real)}(বাস্তব অবস্থা) সর্বোচ্চ ২০০ K/W। এই মানগুলি বর্ণনা করে যে কীভাবে কার্যকরভাবে তাপ LED জংশন থেকে সোল্ডার পয়েন্টে ভ্রমণ করে।

২.৩ পরম সর্বোচ্চ রেটিংস

এই রেটিংগুলি স্ট্রেস সীমা সংজ্ঞায়িত করে যার বাইরে স্থায়ী ক্ষতি হতে পারে। এই অবস্থার অধীনে অপারেশন নিশ্চিত করা হয় না।

• জংশন তাপমাত্রা (T_J):১২৫ °C
• অপারেটিং/স্টোরেজ তাপমাত্রা (T_opr/T_stg):-৪০ °C থেকে +১১০ °C
• রিভার্স ভোল্টেজ (V_R):ডিভাইসটি রিভার্স বায়াস অপারেশনের জন্য ডিজাইন করা হয়নি।
• সার্জ কারেন্ট (I_FM):≤১০μs পালসের জন্য ৩০০ mA একটি কম ডিউটি সাইকেল (D=০.০০৫) সহ।
• সোল্ডারিং তাপমাত্রা:রিফ্লো সোল্ডারিংয়ের সময় ৩০ সেকেন্ডের জন্য ২৬০°C সহ্য করে।

৩. কর্মক্ষমতা কার্ভ বিশ্লেষণ

৩.১ বর্ণালী এবং বিকিরণ বিতরণ

আপেক্ষিক বর্ণালী বিতরণ গ্রাফটি নীল তরঙ্গদৈর্ঘ্য অঞ্চলে একটি সংকীর্ণ শিখর দেখায়, যা আকাশী নীল রঙ উৎপাদনের জন্য ফসফর কোর্টিং সহ একটি নীল LED এর বৈশিষ্ট্য। বিকিরণ বৈশিষ্ট্যগুলির সাধারণ ডায়াগ্রাম ল্যামবার্টিয়ান-জাতীয় নির্গমন প্যাটার্ন চিত্রিত করে, মসৃণ তীব্রতা পতনের সাথে প্রশস্ত ১২০-ডিগ্রি দর্শন কোণ নিশ্চিত করে।

৩.২ ফরওয়ার্ড কারেন্ট বনাম ফরওয়ার্ড ভোল্টেজ (I-V কার্ভ)

এই গ্রাফটি একটি ডায়োডের সাধারণ সূচকীয় সম্পর্ক দেখায়। কার্ভটি ডিজাইনারদের একটি প্রদত্ত ড্রাইভ কারেন্টের জন্য সঠিক ভোল্টেজ ড্রপ নির্ধারণ করতে দেয়, যা পাওয়ার খরচ গণনা এবং উপযুক্ত ড্রাইভার উপাদান নির্বাচনের জন্য অপরিহার্য।

৩.৩ আপেক্ষিক উজ্জ্বল তীব্রতা বনাম ফরওয়ার্ড কারেন্ট

আলোর আউটপুট উচ্চতর কারেন্টে সম্ভাব্য স্যাচুরেশনের আগে কারেন্টের সাথে সুপার-লিনিয়ারভাবে বৃদ্ধি পায়। এই কার্ভটি দক্ষতা বোঝার এবং পালস-উইডথ মড্যুলেশন (PWM) ডিমিং ডিজাইনের জন্য অত্যন্ত গুরুত্বপূর্ণ, যেখানে গড় কারেন্ট উজ্জ্বলতা নিয়ন্ত্রণ করে।

৩.৪ তাপমাত্রার নির্ভরতা

কয়েকটি গ্রাফ তাপমাত্রার সাথে কর্মক্ষমতার পরিবর্তনের বিশদ বিবরণ দেয়:

• আপেক্ষিক ফরওয়ার্ড ভোল্টেজ বনাম জংশন তাপমাত্রা:দেখায় যে V_Fতাপমাত্রা বৃদ্ধির সাথে রৈখিকভাবে হ্রাস পায় (নেতিবাচক তাপমাত্রা সহগ), যা তাপমাত্রা সেন্সিংয়ের জন্য ব্যবহার করা যেতে পারে।
• আপেক্ষিক উজ্জ্বল তীব্রতা বনাম জংশন তাপমাত্রা:প্রদর্শিত করে যে আলোর আউটপুট তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়, যা উচ্চ-উজ্জ্বলতা বা বদ্ধ অ্যাপ্লিকেশনগুলিতে তাপীয় ব্যবস্থাপনার জন্য একটি গুরুত্বপূর্ণ ফ্যাক্টর।
• ক্রোমাটিসিটি শিফট বনাম জংশন তাপমাত্রা:CIE x এবং y স্থানাঙ্কগুলির পরিবর্তন প্লট করে, ন্যূনতম শিফট দেখায়, যা তাপমাত্রার উপর স্থিতিশীল রঙের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।

৩.৫ ডিরেটিং এবং পালস হ্যান্ডলিং

ফরওয়ার্ড কারেন্ট ডিরেটিং কার্ভ নির্ধারণ করে যে কীভাবে সর্বোচ্চ অনুমোদিত ক্রমাগত কারেন্ট অবশ্যই হ্রাস করতে হবে কারণ সোল্ডার প্যাড তাপমাত্রা ২৫°C এর উপরে বৃদ্ধি পায়। অনুমোদিত পালস হ্যান্ডলিং ক্ষমতা গ্রাফটি বিভিন্ন ডিউটি সাইকেলে খুব সংক্ষিপ্ত পালস প্রস্থ (t_F) এর জন্য অনুমোদিত শীর্ষ কারেন্ট (I_p) সংজ্ঞায়িত করে, স্ট্রোব বা মাল্টিপ্লেক্সিং অ্যাপ্লিকেশনের জন্য দরকারী।

৪. বিনিং সিস্টেম ব্যাখ্যা

উৎপাদন বৈচিত্র্য পরিচালনা করার জন্য, LED গুলিকে মূল প্যারামিটারের ভিত্তিতে বিনে সাজানো হয়।

৪.১ উজ্জ্বল তীব্রতা বিনিং

একটি ব্যাপক বিনিং কাঠামো L1 থেকে GA পর্যন্ত কোড সহ সংজ্ঞায়িত করা হয়েছে। প্রতিটি বিন একটি সর্বনিম্ন এবং সর্বোচ্চ উজ্জ্বল তীব্রতা (mcd) পরিসীমা নির্দিষ্ট করে। উদাহরণস্বরূপ, বিন T1 ২৮০ থেকে ৩৫৫ mcd কভার করে, এবং T2 ৩৫৫ থেকে ৪৫০ mcd কভার করে। সাধারণ অংশ (৩৫৫ mcd) T2 বিনের নিম্ন সীমানায় পড়ে। ডিজাইনারদের অবশ্যই অর্ডার করার সময় প্রয়োজনীয় বিন নির্দিষ্ট করতে হবে তাদের অ্যাপ্লিকেশনে উজ্জ্বলতার সামঞ্জস্য নিশ্চিত করার জন্য।

৪.২ রঙ বিনিং

ডাটাশিটটি একটি \"স্ট্যান্ডার্ড আকাশী নীল রঙ বিন কাঠামো\" উল্লেখ করে (নির্দিষ্ট CIE চার্ট প্রদত্ত অংশে সম্পূর্ণরূপে বিশদ দেওয়া হয়নি)। সাধারণত, এটি CIE ১৯৩১ ক্রোমাটিসিটি ডায়াগ্রামে একটি সংজ্ঞায়িত অঞ্চল হবে যার মধ্যে LED এর (x, y) স্থানাঙ্কগুলি অবশ্যই পড়তে হবে। ±০.০০৫ এর কঠোর সহনশীলতা নিশ্চিত করে যে একটি রঙ বিনের মধ্যে সমস্ত ইউনিট দৃশ্যত মিলে যায়।

৫. যান্ত্রিক এবং প্যাকেজ তথ্য

৫.১ যান্ত্রিক মাত্রা

LED একটি স্ট্যান্ডার্ড PLCC-2 সারফেস-মাউন্ট প্যাকেজ ব্যবহার করে। মূল মাত্রাগুলি (মিলিমিটারে) সাধারণত বডি সাইজ (যেমন, ৩.২mm x ২.৮mm), উচ্চতা (যেমন, ১.৯mm), এবং লিড স্পেসিং অন্তর্ভুক্ত করে। সঠিক মাত্রিক অঙ্কন PCB ফুটপ্রিন্ট ডিজাইনের জন্য অপরিহার্য।

৫.২ প্রস্তাবিত সোল্ডার প্যাড লেআউট

নির্ভরযোগ্য সোল্ডারিং এবং সঠিক তাপীয় অপচয় নিশ্চিত করার জন্য একটি ল্যান্ড প্যাটার্ন ডিজাইন প্রদান করা হয়েছে। এই সুপারিশ অনুসরণ করা টম্বস্টোনিং, ভুল বিন্যাস প্রতিরোধ করে এবং একটি শক্তিশালী যান্ত্রিক এবং বৈদ্যুতিক সংযোগ নিশ্চিত করে।

৫.৩ পোলারিটি শনাক্তকরণ

PLCC-2 প্যাকেজে একটি অন্তর্নির্মিত পোলারিটি নির্দেশক রয়েছে, সাধারণত বডিতে একটি খাঁজ বা একটি চ্যাম্ফার্ড কর্নার। ক্যাথোড (নেতিবাচক) লিড সাধারণত এই মার্কার দ্বারা চিহ্নিত করা হয়। সার্কিট অপারেশনের জন্য সঠিক অভিযোজন অত্যন্ত গুরুত্বপূর্ণ।

৬. সোল্ডারিং এবং অ্যাসেম্বলি নির্দেশিকা

৬.১ রিফ্লো সোল্ডারিং প্রোফাইল

রিফ্লো সোল্ডারিংয়ের জন্য একটি বিশদ তাপমাত্রা-সময় প্রোফাইল নির্দিষ্ট করা হয়েছে। মূল প্যারামিটারগুলির মধ্যে রয়েছে:

• শীর্ষ তাপমাত্রা:সর্বোচ্চ ২৬০°C।
• লিকুইডাসের উপরে সময় (TAL):সাধারণত একটি নির্দিষ্ট পরিসরের মধ্যে (যেমন, ২১৭-২৬০°C) ৩০-৬০ সেকেন্ড।
• র্যাম্প-আপ এবং র্যাম্প-ডাউন রেট:উপাদানটিতে তাপীয় শক প্রতিরোধ করার জন্য নিয়ন্ত্রিত।

LED ক্ষতি এড়াতে বা এর দীর্ঘমেয়াদী নির্ভরযোগ্যতা কমাতে এই প্রোফাইল মেনে চলা অত্যন্ত গুরুত্বপূর্ণ।

৬.২ ব্যবহারের জন্য সতর্কতা

• ESD সতর্কতা:ESD-সেফ পদ্ধতি এবং সরঞ্জাম ব্যবহার করে হ্যান্ডল করুন, কারণ ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল।
• কারেন্ট লিমিটিং:ফরওয়ার্ড কারেন্টকে নির্দিষ্ট মানে সীমাবদ্ধ করতে সর্বদা একটি সিরিজ রেজিস্টর বা কনস্ট্যান্ট-কারেন্ট ড্রাইভার ব্যবহার করুন। সরাসরি একটি ভোল্টেজ সোর্সের সাথে সংযোগ করবেন না।
• তাপীয় ব্যবস্থাপনা:পর্যাপ্ত PCB কপার এলাকা বা হিটসিঙ্কিং নিশ্চিত করুন, বিশেষ করে উচ্চ কারেন্টে বা উচ্চ পরিবেষ্টিত তাপমাত্রায় অপারেট করার সময়, জংশন তাপমাত্রাকে সীমার মধ্যে রাখার জন্য।
• পরিষ্কার:LED প্যাকেজ উপাদানের সাথে সামঞ্জস্যপূর্ণ উপযুক্ত ক্লিনিং সলভেন্ট ব্যবহার করুন।

৭. প্যাকেজিং এবং অর্ডারিং তথ্য

৭.১ প্যাকেজিং স্পেসিফিকেশন

LED গুলি অটোমেটেড অ্যাসেম্বলির জন্য টেপ এবং রিলে সরবরাহ করা হয়। স্ট্যান্ডার্ড রিল পরিমাণ (যেমন, প্রতি রিলে ২০০০ বা ৪০০০ টুকরা) এবং টেপ মাত্রাগুলি স্ট্যান্ডার্ড পিক-এন্ড-প্লেস সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ হতে নির্দিষ্ট করা হয়েছে।

৭.২ পার্ট নম্বর কাঠামো

পার্ট নম্বর ৫৭-১১-SB0100L-AM নির্দিষ্ট বৈশিষ্ট্যগুলি এনকোড করে:

• ৫৭-১১:সম্ভবত পণ্য সিরিজ বা প্যাকেজ টাইপ (PLCC-2) নির্দেশ করে।
• SB:আকাশী নীল রঙ নির্দেশ করে।
• ০১০০L:উজ্জ্বলতা বিন বা নির্দিষ্ট কর্মক্ষমতা গ্রেডের সাথে সম্পর্কিত হতে পারে।
• AM:অটোমোটিভ গ্রেড বা একটি নির্দিষ্ট সংশোধন নির্দেশ করতে পারে।

তীব্রতা এবং রঙের জন্য সঠিক বিন কোড নির্বাচন করতে সম্পূর্ণ অর্ডারিং গাইড পরামর্শ করুন।

৮. অ্যাপ্লিকেশন নোট এবং ডিজাইন বিবেচনা

৮.১ সাধারণ অ্যাপ্লিকেশন সার্কিট

সবচেয়ে মৌলিক ড্রাইভ সার্কিট হল একটি ভোল্টেজ সোর্স (V_CC) একটি কারেন্ট-লিমিটিং রেজিস্টর (R_S) এবং LED এর সাথে সিরিজে। রেজিস্টর মান হিসাবে গণনা করা হয়: R_S= (V_CC- V_F) / I_F. উদাহরণস্বরূপ, একটি ৫V সরবরাহ এবং একটি লক্ষ্য I_F১০mA এর: R_S= (৫V - ২.৯V) / ০.০১A = ২১০ Ω। একটি ২১০Ω বা নিকটতম স্ট্যান্ডার্ড মান (২২০Ω) রেজিস্টর ব্যবহার করা হবে। আরও ভাল স্থিতিশীলতা এবং দক্ষতার জন্য, বিশেষ করে অটোমোটিভ অ্যাপ্লিকেশনগুলিতে, একটি কনস্ট্যান্ট-কারেন্ট ড্রাইভার IC সুপারিশ করা হয়।

৮.২ অটোমোটিভ পরিবেশের জন্য ডিজাইন

• ভোল্টেজ ট্রানজিয়েন্ট:যানবাহনের বৈদ্যুতিক সিস্টেম লোড ডাম্প এবং অন্যান্য ট্রানজিয়েন্ট অনুভব করে। ড্রাইভার সার্কিটে সুরক্ষা (যেমন, TVS ডায়োড, শক্তিশালী রেগুলেটর) অন্তর্ভুক্ত আছে তা নিশ্চিত করুন LED ভোল্টেজ/কারেন্টকে স্পেসের মধ্যে রাখার জন্য।
• তাপমাত্রা চক্র:PCB এবং অ্যাসেম্বলি ডিজাইন করুন -৪০°C থেকে +১১০°C থেকে তাপীয় সম্প্রসারণ/সংকোচন চাপ সহ্য করার জন্য।
• কম্পন প্রতিরোধ:প্রস্তাবিত প্যাড লেআউট এবং রিফ্লো প্রোফাইল অনুসরণ করে অর্জিত একটি শক্তিশালী সোল্ডার জয়েন্ট অপরিহার্য।

৮.৩ ডিমিং কৌশল

উজ্জ্বলতা নিয়ন্ত্রণ করা যেতে পারে:

• পালস-উইডথ মড্যুলেশন (PWM):পছন্দের পদ্ধতি। চোখের কাছে অদৃশ্য হওয়ার জন্য যথেষ্ট উচ্চ ফ্রিকোয়েন্সিতে LED চালু/বন্ধ করা (সাধারণত >১০০Hz)। গড় কারেন্ট, এবং এইভাবে উজ্জ্বলতা, ডিউটি সাইকেলের সমানুপাতিক। এই পদ্ধতি সামঞ্জস্যপূর্ণ রঙ বজায় রাখে।
• অ্যানালগ ডিমিং:DC ড্রাইভ কারেন্ট হ্রাস করা। এটি সহজ কিন্তু রঙের স্থানাঙ্ক এবং ফরওয়ার্ড ভোল্টেজে সামান্য পরিবর্তন ঘটাতে পারে, যেমন বৈশিষ্ট্য গ্রাফে দেখানো হয়েছে।

৯. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

৯.১ উজ্জ্বল তীব্রতা (mcd) এবং উজ্জ্বল ফ্লাক্স (lm) এর মধ্যে পার্থক্য কী?

উজ্জ্বল তীব্রতা একটি নির্দিষ্ট দিকে উজ্জ্বলতা পরিমাপ করে (ক্যান্ডেলা), যখন উজ্জ্বল ফ্লাক্স সমস্ত দিকে নির্গত মোট দৃশ্যমান আলো পরিমাপ করে (লুমেন)। এই LED এর ডাটাশিট তীব্রতা নির্দিষ্ট করে কারণ এটি একটি নির্দিষ্ট দর্শন কোণ সহ একটি দিকনির্দেশক উৎস। ফ্লাক্স অনুমান করা যেতে পারে কিন্তু এই উপাদান প্রকারের জন্য প্রাথমিক নির্দিষ্ট মেট্রিক নয়।

৯.২ আমি কি এই LED টিকে ক্রমাগত ২০mA এ চালাতে পারি?

যদিও পরম সর্বোচ্চ রেটিং ২০mA, এই কারেন্টে ক্রমাগত অপারেশনের জন্য জংশন তাপমাত্রা ১২৫°C অতিক্রম না করে তা নিশ্চিত করার জন্য সতর্ক তাপীয় ব্যবস্থাপনা প্রয়োজন। প্রকৃত সোল্ডার প্যাড তাপমাত্রার ভিত্তিতে ডিরেটিং কার্ভ অবশ্যই পরামর্শ করতে হবে। নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশনের জন্য, সাধারণ ১০mA এ বা কাছাকাছি চালনা সুপারিশ করা হয়।

৯.৩ অর্ডার করার সময় বিনিং কোডগুলি কীভাবে ব্যাখ্যা করব?

আপনাকে অবশ্যই একটি উজ্জ্বল তীব্রতা বিন (যেমন, T1, T2) এবং একটি রঙ বিন কোড উভয়ই নির্দিষ্ট করতে হবে। সঠিক রঙ বিন কোড এবং তাদের সংশ্লিষ্ট CIE অঞ্চলগুলি সম্পূর্ণ বিনিং তথ্যে সংজ্ঞায়িত করা হয়েছে। শুধুমাত্র পার্ট নম্বর দ্বারা অর্ডার করা একটি ডিফল্ট বিন দিতে পারে; উৎপাদন ব্যাচ জুড়ে সামঞ্জস্যপূর্ণ ফলাফলের জন্য, প্রয়োজনীয় বিনগুলি স্পষ্টভাবে নির্দিষ্ট করা প্রয়োজন।

৯.৪ একটি হিটসিঙ্ক প্রয়োজন?

মাঝারি পরিবেষ্টিত তাপমাত্রায় কম-কারেন্ট অপারেশনের জন্য (যেমন, ১০mA), PCB প্যাডের মাধ্যমে তাপীয় পথ প্রায়ই যথেষ্ট। উচ্চতর কারেন্ট, উচ্চ পরিবেষ্টিত তাপমাত্রা, বা যখন একাধিক LED কাছাকাছি স্থাপন করা হয়, তখন প্যাডের নীচে তাপীয় ভায়াস যোগ করা বা PCB তে কপার এলাকা বৃদ্ধি করা একটি কার্যকর হিটসিঙ্ক হিসাবে কাজ করে। চরম ক্ষেত্রে, একটি নির্দিষ্ট মেটাল-কোর PCB প্রয়োজন হতে পারে।
