LCD Mini-LED ব্যাকলাইটের জন্য AM PWM ড্রাইভ সার্কিট: বিশ্লেষণ ও অন্তর্দৃষ্টি

১. ভূমিকা ও সংক্ষিপ্ত বিবরণ

এই নিবন্ধটি লিকুইড ক্রিস্টাল ডিসপ্লে ব্যাকলাইট প্রযুক্তির একটি উল্লেখযোগ্য অগ্রগতি উপস্থাপন করে। এটি মিনি-এলইডি ব্যাকলাইট ব্যবহার করে উচ্চ গতিশীল পরিসর অর্জনের একটি গুরুত্বপূর্ণ বাধা সমাধান করে: নিম্ন-তাপমাত্রার পলিসিলিকন থিন-ফিল্ম ট্রানজিস্টর উৎপাদন প্রক্রিয়ার অন্তর্নিহিত তারতম্য এবং পাওয়ার লাইনে ভোল্টেজ ড্রপের কারণে সৃষ্ট ড্রাইভিং কারেন্টের অসমসত্ত্বতার সমস্যা। লেখক একটি উদ্ভাবনী অ্যাক্টিভ-ম্যাট্রিক্স ড্রাইভ সার্কিট প্রস্তাব করেছেন, যা পালস-ওয়াইড মড্যুলেশন (PWM) প্রযুক্তি ব্যবহার করে, আরও সাধারণ পালস-অ্যামপ্লিচিউড মড্যুলেশন (PAM) এর পরিবর্তে। এর মূল উদ্ভাবন হল যে সার্কিটটি ড্রাইভিং TFT-এর থ্রেশহোল্ড ভোল্টেজ শিফট এবং পাওয়ার সাপ্লাই ভোল্টেজের পরিবর্তনকে ক্ষতিপূরণ করতে সক্ষম, যার ফলে মিনি-এলইডির জন্য একটি স্থিতিশীল কারেন্ট উৎপন্ন হয়। এই স্থিতিশীলতা চাক্ষুষ ত্রুটি ("মুরা") দূর করতে এবং সঠিক লোকাল ডিমিং অর্জনের জন্য অত্যন্ত গুরুত্বপূর্ণ। উপরন্তু, PWM ব্যবহার করে মিনি-এলইডিকে তার সর্বোত্তম আলোক দক্ষতা বিন্দুতে কাজ করানোর মাধ্যমে, এই নকশা উৎকৃষ্ট গ্রেস্কেল নিয়ন্ত্রণ বজায় রাখার পাশাপাশি উল্লেখযোগ্য শক্তি খরচ হ্রাস অর্জন করেছে – PAM ড্রাইভ সার্কিটের তুলনায় ২১% এর বেশি শক্তি সাশ্রয়।

2. মূল প্রযুক্তি ও পদ্ধতিবিদ্যা

2.1 চ্যালেঞ্জ: TFT অসমরূপতা ও IR ভোল্টেজ ড্রপ

LCD HDR-এর জন্য উচ্চ রেজোলিউশন, মাল্টি-জোন Mini-LED ব্যাকলাইট অনুসরণ করা দুটি মৌলিক হার্ডওয়্যার সীমাবদ্ধতার দ্বারা বাধাগ্রস্ত হয়। প্রথমত, LTPS TFT তৈরিতে ব্যবহৃত এক্সাইমার লেজার অ্যানিলিং প্রক্রিয়া স্ফটিক সীমানার অসমরূপতার দিকে নিয়ে যায়, যার ফলে ট্রানজিস্টরের থ্রেশহোল্ড ভোল্টেজের উল্লেখযোগ্য স্থানিক পরিবর্তন ঘটে। দ্বিতীয়ত, পিক্সেল অ্যারে পাওয়ার দেওয়া দীর্ঘ পাওয়ার লাইনের প্যারাসাইটিক রেজিস্ট্যান্স কারেন্ট-রেজিস্ট্যান্স ভোল্টেজ ড্রপের কারণ হয়, যার অর্থ পাওয়ার সোর্স থেকে দূরের পিক্সেলগুলি ভিন্ন ভোল্টেজ পায়। প্রচলিত ভোল্টেজ-প্রোগ্রামড কারেন্ট সোর্স সার্কিটে, এই পরিবর্তনগুলি সরাসরি Mini-LED ড্রাইভ কারেন্টের অসমরূপতায় রূপান্তরিত হয়, দৃশ্যমান উজ্জ্বলতা অসামঞ্জস্য তৈরি করে – যা অন্ধকার এলাকায় নিখুঁত সমরূপতা দাবি করা HDR ইমেজিংয়ের জন্য একটি মারাত্মক ত্রুটি।

2.2 প্রস্তাবিত AM PWM সার্কিট সমাধান

প্রস্তাবিত সার্কিটটি সমস্যার ডোমেইনকে চতুরতার সাথে রূপান্তরিত করে। এটি আর একটি স্থিতিশীল অ্যানালগ কারেন্ট সোর্সকে পরিপূর্ণ করার চেষ্টা করে না, বরং একটি ডিজিটাল PWM পদ্ধতি গ্রহণ করে। এর মূল ধারণা হল একটি ড্রাইভ কারেন্ট পালস তৈরি করা, যারপ্রশস্ততাকে ইচ্ছাকৃতভাবে $V_{TH}$ এবং $V_{SS}$-এর উপর নির্ভরশীল হিসাবে ডিজাইন করা হয়েছে, কিন্তু এরপ্রস্থ একটি বিপরীত, ক্ষতিপূরণমূলক পদ্ধতিতে মড্যুলেট করা হয়। সার্কিট ডিজাইন নিশ্চিত করে যে তাত্ক্ষণিক কারেন্ট পরিবর্তন সত্ত্বেও, প্রতি ফ্রেমে প্রদত্ত মোট চার্জ অপরিবর্তিত থাকে। পিক্সেল সার্কিটের ভিতরে ফিডব্যাক এবং টাইমিং মেকানিজমের সূক্ষ্ম ডিজাইনের মাধ্যমে, কারেন্টের প্রশস্ততার পরিবর্তনগুলিকে ক্ষতিপূরণ দেওয়ার জন্য পালস প্রস্থ স্বয়ংক্রিয়ভাবে সামঞ্জস্য হয়, যার ফলে আলোর আউটপুটের সামঞ্জস্য নিশ্চিত হয়। বিশুদ্ধ অ্যানালগ ক্ষতিপূরণ স্কিমের তুলনায়, এই "ডিজিটাল সংশোধন" প্রক্রিয়া পরিবর্তনের প্রতি বেশি রোবাস্ট।

2.3 প্রযুক্তিগত বিবরণ ও গাণিতিক মডেল

এর কার্যপ্রণালীকে চার্জ ভারসাম্য নীতির মাধ্যমে বিমূর্তভাবে ব্যাখ্যা করা যায়। ড্রাইভিং TFT, Mini-LED এবং একটি ইন্টিগ্রেশন ক্যাপাসিটরকে কারেন্ট সরবরাহ করে। এই কারেন্ট নিম্নলিখিত সমীকরণ দ্বারা দেওয়া হয়:

3. পরীক্ষার ফলাফল এবং কর্মক্ষমতা

3.1 সিমুলেশন সেটিংস এবং মডেল

বাস্তব LTPS TFT মডেল ব্যবহার করে SPICE সিমুলেশনের মাধ্যমে এর কার্যকারিতা যাচাই করা হয়েছে। মডেল প্যারামিটারগুলি প্রকৃত উৎপাদিত TFT থেকে নেওয়া হয়েছে, যাতে ELA প্রক্রিয়ার প্রত্যাশিত পরিসংখ্যানগত $V_{TH}$ বন্টন এবং গতিশীলতা পরিবর্তন সঠিকভাবে প্রতিফলিত হয়। সার্কিটের কার্যকারিতা বিভিন্ন প্রসেস কর্নারে পরীক্ষা করা হয়েছে: সাধারণ, দ্রুত এবং ধীর TFT, যার সাথে নামমাত্র এবং সরে যাওয়া $V_{SS}$ স্তর যুক্ত করা হয়েছে।

3.2 প্রধান কর্মক্ষমতা সূচক

• কারেন্ট ইউনিফর্মিটি:সবচেয়ে খারাপ কেস ডিসটার্বেন্সের অধীনে, Mini-LED কারেন্টের আপেক্ষিক ত্রুটি দ্বারা পরিমাপ করা হয়।
• গ্রেস্কেল লিনিয়ারিটি:সম্পূর্ণ গ্রেস্কেল রেঞ্জ জুড়ে কারেন্ট পালসের টাইমিং অফসেট দ্বারা মূল্যায়ন করা হয়।
• পাওয়ার এফিসিয়েন্সি:একই ব্রাইটনেস অর্জনকারী একটি সমতুল্য PAM সার্কিটের সাথে প্রতি ফ্রেমের মোট শক্তি খরচের তুলনা করে গণনা করা হয়।

3.3 ফলাফল এবং চিত্র

চার্ট 1: কারেন্ট এরর বনাম $V_{TH}$/$V_{SS}$ ভ্যারিয়েশন – বার বা লাইন গ্রাফ দেখাবে যে, $V_{TH}$ ±0.3V সরণ এবং $V_{SS}$ 1V বৃদ্ধির শর্তে, আউটপুট কারেন্টের আপেক্ষিক ত্রুটি 9% এর নিচে নিয়ন্ত্রিত হয়। বিপরীতে, প্রচলিত 2T1C সার্কিট একই শর্তে 30-40% এর বেশি ত্রুটি দেখায়।

চিত্র ২: পালস প্রস্থ বনাম গ্রেস্কেল – নির্দেশিত গ্রেস্কেল মান এবং উৎপন্ন পালস প্রস্থের সম্পর্কের গ্রাফ উচ্চ রৈখিকতা প্রদর্শন করবে। মূল মেট্রিক হল আদর্শ টাইমিং এর সাপেক্ষে সর্বোচ্চ বিচ্যুতি, রিপোর্ট অনুযায়ী যা সমগ্র গ্রেস্কেল পরিসরে 11.48 µs এর কম, যা ডিজিটাল-টু-টাইম রূপান্তরের উচ্চ নির্ভুলতা নির্দেশ করে।

চিত্র ৩: পাওয়ার খরচ তুলনা – তুলনামূলক হিস্টোগ্রাম স্পষ্টভাবে দেখাবে যে, প্রস্তাবিত PWM সার্কিট PAM বেঞ্চমার্ক সার্কিটের তুলনায় 21% এর বেশি কম শক্তি খরচ করে। এর কারণ হল PWM LED কে তার সর্বোচ্চ আলোক দক্ষতা কারেন্টে ক্রমাগত কাজ করতে দেয়, সময়ের মাধ্যমে আলোর আউটপুট মডুলেট করে, যেখানে PAM কম উজ্জ্বলতায় সাধারণত LED কে কম দক্ষ কারেন্ট স্তরে কাজ করায়।

4. বিশ্লেষণ কাঠামো এবং কেস স্টাডি

কাঠামো: পিক্সেল ডিজাইনে "রোবাস্টনেস বনাম জটিলতা" এর ট্রেড-অফ প্রদর্শন করে।
এই কাঠামোর জন্য এই নিবন্ধটি একটি নিখুঁত কেস স্টাডি প্রদান করে। আমরা প্রদর্শন পিক্সেল সার্কিট দুটি মাত্রায় বিশ্লেষণ করতে পারি: 1) প্রক্রিয়া/কাজের অবস্থার পরিবর্তনের প্রতি রোবাস্টনেস, এবং 2) সার্কিট জটিলতা。

• সরল 2T1C: জটিলতা কম, কিন্তু রোবাস্টনেস অত্যন্ত কম। সব ধরনের পরিবর্তনের প্রতি সংবেদনশীল, যার ফলে Mura হয়। প্রাথমিক OLED এবং সরল ব্যাকলাইটে সাধারণ।
• জটিল ভোল্টেজ প্রোগ্রামিং AMOLED পিক্সেল: রোবাস্টনেস উচ্চ। অভ্যন্তরীণ প্রতিক্রিয়া ব্যবহার করে $V_{TH}$ ক্ষতিপূরণ করে, কখনও কখনও IR ড্রপও। যাইহোক, উচ্চ জটিলতা অ্যাপারচার অনুপাত এবং ফলন হ্রাস করে।
• প্রস্তাবিত AM PWM সার্কিট: একটি আদর্শ ভারসাম্য বিন্দুতে অবস্থিত। এটিমাঝারি জটিলতাঅর্জন করেছেউচ্চ রোবাস্টনেস। এর ট্রানজিস্টর সংখ্যা 2T1C-এর চেয়ে বেশি হতে পারে, কিন্তু সবচেয়ে জটিল AMOLED পিক্সেলের চেয়ে কম হতে পারে, কারণ এটি সঠিক অ্যানালগ ভোল্টেজ তৈরির স্থানে ডিজিটাল টাইমিং কন্ট্রোল ব্যবহার করে। কেস স্টাডি দেখায় যে, আলোর আউটপুট সময়ের সাথে ইন্টিগ্রেট হয় এমন অ্যাপ্লিকেশনের জন্য, ডিজিটাল ক্ষতিপূরণের PWM কৌশল বিশুদ্ধ অ্যানালগ ক্ষতিপূরণের চেয়ে এলাকা এবং শক্তি খরচের দিক থেকে আরও সাশ্রয়ী সমরূপতা বাস্তবায়নের পথ হতে পারে।

5. সমালোচনামূলক বিশ্লেষণ ও বিশেষজ্ঞ মতামত

মূল অন্তর্দৃষ্টি: Lin এবং সহকর্মীরা একটি চমৎকার কৌশলগত মোড় সম্পন্ন করেছেন। তারা উপলব্ধি করেছেন যে LTPS-এ নিখুঁত অ্যানালগ সমরূপতা অর্জনের প্রচেষ্টা একটি হারানো যুদ্ধ, বরং ডিজিটাল নিয়ন্ত্রণ প্যারাডাইমকে গ্রহণ করা ভাল। প্রকৃত উদ্ভাবন শুধু আরেকটি ক্ষতিপূরণ সার্কিট নয়, বরং কৌশলগতভাবে PWM-কে প্রাথমিক নিয়ন্ত্রণ চলরাশি হিসাবে ব্যবহার করার সিদ্ধান্ত, যা সিস্টেমকে স্বভাবতই ডিসপ্লে উৎপাদনে বিরক্ত করা অ্যানালগ ত্রুটিগুলির প্রতি কম সংবেদনশীল করে তোলে। এটি ডেটা রূপান্তর বিশুদ্ধ অ্যানালগ থেকে ওভারস্যাম্পলিং, নয়েজ শেপিং আর্কিটেকচারে রূপান্তরের কথা স্মরণ করিয়ে দেয়।

যৌক্তিক প্রবাহ: যুক্তিটি যৌক্তিক: 1) Mini-LED ব্যাকলাইটের জন্য HDR অর্জনে স্থির কারেন্ট প্রয়োজন। 2) LTPS TFT এবং পাওয়ার নেটওয়ার্ক স্বভাবতই অসমরূপ। 3) তাই, ক্ষতিপূরণ আবশ্যক। 4) বিদ্যমান অ্যানালগ ক্ষতিপূরণ কার্যকর কিন্তু জটিল। 5) আমাদের সমাধান: কারেন্টকে পরিবর্তিত হতে দিন, কিন্তু মোট চার্জ স্থির রাখতে সময়কে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করুন। 6) ফলাফল: মজবুত সমরূপতা + LED-এর সর্বোত্তম অপারেটিং পয়েন্ট থেকে অতিরিক্ত শক্তি সাশ্রয় সুবিধা। যুক্তি প্ররোচক এবং সিমুলেশন দ্বারা পূর্ণভাবে সমর্থিত।

সুবিধা ও সীমাবদ্ধতা:
সুবিধা: দ্বৈত ক্ষতিপূরণ একটি উল্লেখযোগ্য সুবিধা। 21%-এর বেশি শক্তি সাশ্রয় একটি বাস্তব, বিপণনযোগ্য সুবিধা। ধারণাটি মার্জিত এবং Micro-LED ডাইরেক্ট-ভিউ ডিসপ্লেতে প্রসারিত হতে পারে। প্রতিষ্ঠিত LTPS প্রযুক্তির ব্যবহার উৎপাদন গ্রহণযোগ্যতার জন্য সহায়ক।
সীমাবদ্ধতা ও প্রশ্ন: এই কেবল একটি সিমুলেশন গবেষণা। বাস্তব যাচাইয়ের জন্য ফিজিক্যাল অ্যারে ব্যবহার করা পরবর্তী গুরুত্বপূর্ণ পদক্ষেপ। সার্কিটের জটিলতার বিশ্লেষণ অপর্যাপ্ত। PWM-এর সুইচিং ফ্রিকোয়েন্সি EMI-কে কীভাবে প্রভাবিত করে? অতি-উচ্চ রিফ্রেশ রেটের জন্য, প্রয়োজনীয় সর্বনিম্ন পালস প্রস্থ একটি সীমাবদ্ধ ফ্যাক্টর হয়ে উঠবে কি? 11.48 µs-এর অফসেট বিভিন্ন রিফ্রেশ রেটের ফ্রেম সময়ের প্রেক্ষাপটে বিবেচনা করতে হবে।

কার্যকরী অন্তর্দৃষ্টি: ডিসপ্লে প্যানেল প্রস্তুতকারকদের জন্য, এটি পরবর্তী প্রজন্মের ব্যাকলাইট ড্রাইভার IC-এর একটি নীলনকশা। তাদের অবিলম্বে ছোট টেস্ট অ্যারে প্রোটোটাইপ তৈরি করা উচিত। সরঞ্জাম ও উপাদান কোম্পানিগুলোর জন্য, এটি LTPS প্রযুক্তির চলমান মূল্যকে শক্তিশালী করে। গবেষকদের জন্য, "PWM-এর মাধ্যমে ডিজিটাল ক্ষতিপূরণ" নীতিটি ডাইরেক্ট-ভিউ মাইক্রো-এলইডি ডিসপ্লেগুলির জন্য অন্বেষণ করা উচিত। শিল্পের উচিত এই পদ্ধতিটি টাইম-ডোমেইন ইমেজ প্রসেসিং টেকনিকের সাথে একত্রিত করা যায় কিনা তা নজর রাখা।

6. ভবিষ্যত প্রয়োগ ও উন্নয়নের দিক

এই কাজের তাৎপর্য মিনি-এলইডি এলসিডি ব্যাকলাইটের বাইরে:

1. মাইক্রো-এলইডি ডাইরেক্ট-ভিউ ডিসপ্লে: এটি সবচেয়ে সম্ভাবনাময় দিক। মাইক্রো-এলইডি বৃহত্তর দক্ষতা এবং তরঙ্গদৈর্ঘ্য বিনিং ভ্যারিয়েশনের সম্মুখীন। একটি PWM অ্যাকটিভ ম্যাট্রিক্স সার্কিট যা একই সাথে TFT অসমরূপতা এবং LED-এর অন্তর্নিহিত ভ্যারিয়েশন ক্ষতিপূরণ করতে পারে, বিনিং প্রয়োজনীয়তা শিথিল করে ম্যাসিভ ট্রান্সফার প্রক্রিয়ার খরচ ও জটিলতা উল্লেখযোগ্যভাবে কমাতে পারে।
2. স্বচ্ছ ও নমনীয় ডিসপ্লে: নমনীয় সাবস্ট্রেটে, TFT বৈশিষ্ট্য বাঁকানো চাপের সাথে পরিবর্তিত হয়। এই ধরনের শক্তিশালী ডিজিটাল ক্ষতিপূরণ পদ্ধতি যান্ত্রিক বিকৃতির অধীনেও চিত্রের সমরূপতা বজায় রাখতে পারে।
3. উচ্চ উজ্জ্বলতা ডিসপ্লে অ্যাপ্লিকেশন: অটোমোটিভ ডিসপ্লে বা অত্যন্ত উচ্চ উজ্জ্বলতা প্রয়োজন এমন AR ওয়েভগাইডের জন্য, তাপ ও শক্তি ব্যয় পরিচালনার জন্য LED কে সর্বোচ্চ আলোক দক্ষতায় পরিচালনা করা অত্যন্ত গুরুত্বপূর্ণ।
4. সেন্সর-ইন্টিগ্রেটেড ডিসপ্লে: ভবিষ্যতে অপটিক্যাল সেন্সর সমন্বিত ডিসপ্লেগুলির জন্য অত্যন্ত স্থিতিশীল এবং শব্দমুক্ত আলোকসজ্জার প্রয়োজন। সমরূপ, ডিজিটালি নিয়ন্ত্রিত ব্যাকলাইট এই ধরনের অ্যাপ্লিকেশনের জন্য আদর্শ।
5. উন্নয়ন প্রয়োজনীয়তা: ভবিষ্যতের কাজ অবশ্যই নিম্নলিখিতগুলিতে মনোনিবেশ করতে হবে: ক) বৃহৎ-ক্ষেত্র পরীক্ষা অ্যারে ব্যবহার করে সিলিকন যাচাইকরণ, খ) ব্যাকলাইট পার্টিশন ঘনত্ব সর্বাধিক করার জন্য সার্কিট এলাকা হ্রাস করা, গ) এই PWM কাঠামোর মধ্যে নতুন TFT প্রযুক্তি ব্যবহারের গবেষণা, ঘ) উন্নত টাইমিং কন্ট্রোলার তৈরি যা এই পিক্সেল-স্তরের PWM আর্কিটেকচারের সাথে নির্বিঘ্নে ইন্টারফেস করতে পারে।

7. তথ্যসূত্র

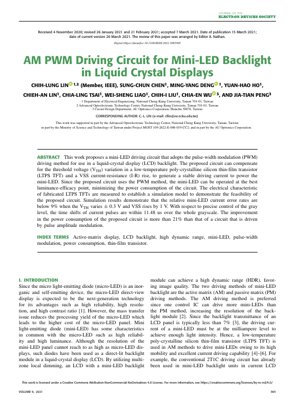

1. সি.-এল. লিন এবং অন্যান্য, "এলসিডি ডিসপ্লের জন্য মিনি-এলইডি ব্যাকলাইটের জন্য এএম পিডব্লিউএম ড্রাইভিং সার্কিট," IEEE Journal of the Electron Devices Society, খণ্ড 9, পৃষ্ঠা 365-373, 2021. DOI: 10.1109/JEDS.2021.3065905.
2. এইচ. চেন এবং অন্যান্য, "অ্যাক্টিভ ম্যাট্রিক্স মাইক্রো-এলইডি ডিসপ্লে: অগ্রগতি ও সম্ভাবনা," Journal of the Society for Information Display, খণ্ড 29, সংখ্যা 5, পৃষ্ঠা 339-359, 2021.
3. জেড. লিউ এবং অন্যান্য, "উচ্চ-ঘনত্ব ডিসপ্লের জন্য মাইক্রো-এলইডি প্রযুক্তির সাম্প্রতিক অগ্রগতি: একটি পর্যালোচনা," IEEE Transactions on Electron Devices, খণ্ড 68, সংখ্যা 5, পৃষ্ঠা 2022-2032, 2021.
4. S. R. Forrest, "প্লাস্টিক সাবস্ট্রেটে কম খরচের জৈব ইলেকট্রনিক ডিভাইসের বিস্তারের পথ," Nature, খণ্ড 428, পৃষ্ঠা 911–918, 2004.
5. J. G. R. et al., "একটি AMOLED ডিসপ্লের জন্য থ্রেশহোল্ড ভোল্টেজ এবং গতিশীলতার তারতম্য ক্ষতিপূরণকারী ভোল্টেজ-প্রোগ্রামড পিক্সেল সার্কিট," IEEE Transactions on Electron Devices, খণ্ড 58, সংখ্যা 10, পৃষ্ঠা 3347-3352, 2011.
6. International Committee for Display Metrology, "Information Display Measurement Standard," .
7. PlayNitride Inc., "PixeLED® ডিসপ্লে প্রযুক্তি," [অনলাইন]. উপলব্ধ: https://www.playnitride.com/.
8. VueReal Inc., "Micro Solid-State Printing," [অনলাইন]. উপলব্ধ: https://vuereal.com/.
