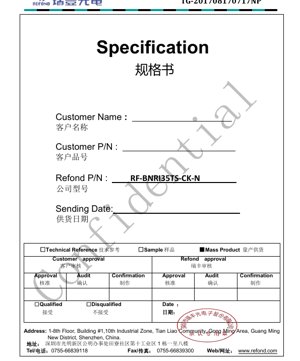

LED Biru PLCC-2 2.8x3.5x0.8mm - Voltan Hadapan 3.2V - Kuasa 228mW - Panjang Gelombang Dominan 469nm

1. Gambaran Keseluruhan Produk

LED biru ini mempunyai pakej PLCC-2 yang padat dengan dimensi 2.8mm x 3.5mm x 0.8mm. Ia direka untuk pemasangan teknologi permukaan (SMT) dan menawarkan sudut pandangan yang sangat luas iaitu 120 darjah. LED ini berdasarkan teknologi semikonduktor InGaN (Indium Gallium Nitride) dan memancarkan cahaya biru dengan panjang gelombang dominan biasa 469nm. Ia sesuai untuk pelbagai aplikasi termasuk penunjuk optik, paparan dalaman, pencahayaan landskap, tali lampu, dan pencahayaan umum. Peranti ini mematuhi RoHS dan mempunyai tahap kepekaan kelembapan 3. Ia dibekalkan dalam pembungkusan pita dan gelendong dengan 4000 unit setiap gelendong.

2. Tafsiran Parameter Teknikal

2.1 Ciri-ciri Optik

Prestasi optik ditentukan pada keadaan ujian IF=60mA dan Ts=25°C. Panjang gelombang dominan (Wld) tersedia dalam beberapa tong: D10 (465.0-467.5nm), D20 (467.5-470.0nm), E10 (470.0-472.5nm), dan E20 (472.5-475.0nm). Panjang gelombang dominan biasa ialah 469.1nm. Fluks bercahaya (Φ) dikategorikan sebagai WGD (4.00-4.96 lm), WGE (5.00-6.00 lm), dan WHA (6.00 lm dan ke atas, had atas biasa tidak dinyatakan tetapi dijangka lebih tinggi). Sudut pandangan (2Θ1/2) ialah 120 darjah, memberikan liputan yang luas.

2.2 Ciri-ciri Elektrik

Voltan hadapan (Vf) pada 60mA berjulat dari 2.8V hingga 3.5V bergantung pada kod tong. Tong termasuk G1 (2.8-2.9V), G2 (2.9-3.0V), V (3.0-3.2V), I1 (3.2-3.3V), I2 (3.3-3.4V), dan J1 (3.4-3.5V). Voltan hadapan biasa ialah 3.2V. Arus songsang (IR) pada VR=5V adalah kurang daripada 10μA. Penarafan maksimum termasuk pelesapan kuasa (Pd) sebanyak 228mW, arus hadapan (IF) sebanyak 65mA, arus hadapan puncak (IFP) sebanyak 120mA (kitaran tugas 1/10, lebar denyut 0.1ms), voltan songsang (VR) sebanyak 5V, dan ESD (HBM) sebanyak 2000V.

2.3 Ciri-ciri Terma

Rintangan terma dari simpang ke titik pateri (Rth(j-s)) ialah 85°C/W. Parameter ini kritikal untuk pengurusan terma bagi memastikan suhu simpang (Tj) tidak melebihi penarafan maksimum 100°C. Julat suhu operasi ialah -40°C hingga +85°C, dan julat suhu penyimpanan ialah -40°C hingga +100°C. Pelesapan haba yang betul diperlukan apabila beroperasi pada arus tinggi.

3. Sistem Pengkategorian

LED dikategorikan ke dalam tong untuk voltan hadapan, panjang gelombang dominan, dan fluks bercahaya. Tong voltan membolehkan kawalan ketat reka bentuk litar pemacu. Tong panjang gelombang memastikan konsistensi warna untuk aplikasi yang memerlukan keluaran biru seragam. Tong fluks bercahaya membantu memilih LED dengan tahap kecerahan tertentu. Sistem pengkategorian adalah penting untuk pengeluar memadankan LED dalam tatasusunan atau sistem lampu latar.

4. Analisis Lengkung Prestasi

Ciri-ciri elektrik optikal biasa disediakan dalam beberapa lengkung. Rajah 1 menunjukkan voltan hadapan vs. arus hadapan, menunjukkan hubungan tidak linear yang tipikal untuk LED. Rajah 2 menggambarkan keamatan relatif vs. arus hadapan, menunjukkan peningkatan keluaran cahaya dengan arus. Rajah 3 dan 4 masing-masing menunjukkan kesan suhu pin ke atas fluks bercahaya relatif dan panjang gelombang; apabila suhu meningkat, fluks bercahaya menurun dan panjang gelombang beralih sedikit (anjakan merah). Rajah 5 memaparkan voltan hadapan vs. suhu pin, menunjukkan pekali suhu negatif. Rajah 6 menunjukkan arus hadapan maksimum vs. suhu pin untuk operasi selamat. Rajah 7 ialah taburan spektrum, memuncak sekitar 469nm dengan lebar penuh pada separuh maksimum kira-kira 25-30nm.

5. Maklumat Mekanikal dan Pembungkusan

Pakej LED mempunyai dimensi 2.8mm (panjang) x 3.5mm (lebar) x 0.8mm (tinggi). Polariti ditandakan pada pakej. Corak pematerian yang disyorkan disediakan dalam lukisan untuk memastikan sambungan terma dan mekanikal yang betul. Katod biasanya pad yang lebih kecil di sebelah anod. Semua dimensi dalam milimeter dengan toleransi ±0.2mm melainkan dinyatakan sebaliknya.

6. Panduan Pematerian dan Pemasangan

Untuk pematerian aliran semula, profil yang disyorkan termasuk: kadar kenaikan ≤3°C/s, prapanaskan dari 150°C hingga 200°C selama 60-120 saat, masa di atas 217°C (TL) sehingga 60 saat, suhu puncak (Tp) 260°C sehingga 10 saat, dan kadar penyejukan ≤6°C/s. Jumlah masa dari 25°C ke suhu puncak tidak boleh melebihi 8 minit. Pematerian aliran semula tidak boleh dilakukan lebih daripada dua kali; jika lebih daripada 24 jam berlalu antara proses pematerian, LED mungkin rosak akibat penyerapan lembapan. Untuk pematerian tangan, gunakan besi pematerian pada ≤300°C selama kurang daripada 3 saat setiap sambungan, dan hanya sekali. Pembaikan tidak digalakkan; jika perlu, gunakan besi pematerian dua kepala. Bahan enkapsulasi ialah silikon, yang lembut; elakkan menggunakan tekanan berlebihan pada permukaan atas. Jangan pasang pada PCB yang melengkung atau bengkokkan papan selepas pematerian. Elakkan penyejukan pantas dan tekanan mekanikal semasa penyejukan.

7. Maklumat Pembungkusan dan Pesanan

LED dibungkus dalam format pita dan gelendong. Dimensi pita pembawa ditunjukkan dalam lukisan, dengan arah suapan dan tanda polariti ditunjukkan. Dimensi gelendong adalah standard. Setiap gelendong mengandungi 4000 keping. Label termasuk nombor bahagian, nombor spesifikasi, nombor lot, panjang gelombang dominan (WLD), voltan hadapan (VF), kuantiti (QTY), kod tarikh (DATE), dan kod tong. Proses pembungkusan kalis lembapan menggunakan beg aluminium dengan pengering. Keadaan penyimpanan: sebelum dibuka, simpan pada ≤30°C dan ≤75% RH sehingga 1 tahun dari penghantaran. Selepas dibuka, simpan pada ≤30°C dan ≤60% RH sehingga 24 jam. Jika bahan penyerap lembapan telah pudar atau masa penyimpanan melebihi, bakar pada 60±5°C selama >24 jam.

8. Cadangan Aplikasi

LED biru ini sesuai digunakan dalam penunjuk optik, papan paparan dalaman, pencahayaan landskap, dan tali lampu hiasan. Apabila mereka bentuk litar, pastikan arus hadapan tidak melebihi penarafan maksimum (65mA berterusan) dan sertakan perintang pengehad arus untuk mengelakkan pelepasan terma. Reka bentuk terma adalah kritikal; suhu simpang mesti dikekalkan di bawah 100°C untuk mengekalkan prestasi dan kebolehpercayaan. Elakkan pendedahan kepada sulfida (kandungan sulfur dalam bahan pasangan hendaklah kurang daripada 100 ppm), halogen (bromin<900 ppm, klorin<900 ppm, jumlah<1500 ppm). Sebatian organik meruap (VOC) daripada lekapan boleh menembusi silikon dan menyebabkan perubahan warna; sahkan keserasian bahan. Untuk pembersihan, gunakan alkohol isopropil; pembersihan ultrasonik tidak disyorkan kerana ia boleh merosakkan LED. Kendalikan LED pada sisi menggunakan pinset; elakkan menyentuh kanta silikon. Perlindungan ESD diperlukan semasa pengendalian dan pemasangan.

9. Perbandingan Teknikal

Berbanding dengan LED biru PLCC-2 lain di pasaran, peranti ini menawarkan sudut pandangan lebar 120°, menjadikannya sesuai untuk aplikasi yang memerlukan pencahayaan luas. Rintangan terma 85°C/W adalah tipikal untuk saiz pakej ini. Pilihan pengkategorian yang ketat untuk panjang gelombang dan fluks bercahaya membolehkan padanan warna dan kecerahan yang konsisten. Arus hadapan maksimum 65mA adalah kompetitif, dan keupayaan menahan ESD 2000V menyediakan perlindungan yang teguh. Enkapsulasi silikon memberikan kecekapan pengekstrakan cahaya yang tinggi tetapi memerlukan pengendalian yang teliti untuk mengelakkan kerosakan. Secara keseluruhan, LED ini mengimbangi prestasi, kebolehpercayaan, dan kemudahan pemasangan untuk pencahayaan biru tujuan umum.

10. Soalan Lazim

S: Apakah voltan hadapan biasa pada 60mA?
J: Voltan hadapan biasa ialah 3.2V, tetapi ia boleh berjulat dari 2.8V hingga 3.5V bergantung pada tong.

S: Bolehkah LED ini dipacu pada arus yang lebih tinggi?
J: Arus hadapan maksimum mutlak ialah 65mA. Pengoperasian di atas ini boleh menyebabkan kerosakan atau mengurangkan jangka hayat. Arus puncak 120mA dibenarkan dengan kitaran tugas 1/10 dan lebar denyut 0.1ms.

S: Apakah jangka hayat simpanan?
J: Sebelum membuka bungkusan tertutup, LED boleh disimpan sehingga 1 tahun pada ≤30°C dan ≤75% RH. Selepas dibuka, gunakan dalam masa 24 jam atau bakar sebelum digunakan.

S: Bagaimana saya perlu membersihkan LED selepas pematerian?
J: Gunakan alkohol isopropil. Jangan gunakan pembersihan ultrasonik kerana ia boleh merosakkan pakej silikon.

S: Adakah LED ini sesuai untuk kegunaan luar?
J: Ya, dalam julat suhu operasi -40°C hingga +85°C. Walau bagaimanapun, pastikan perlindungan yang mencukupi daripada lembapan dan UV, dan sahkan keserasian dengan persekitaran luar.

11. Kes Aplikasi Praktikal

Pertimbangkan papan paparan dalaman yang memerlukan lampu latar biru seragam. Menggunakan LED ini dengan panjang gelombang dominan 469nm dan sudut pandangan 120°, matriks jarak 2mm boleh dibina. Dengan pemilihan tong yang teliti (contohnya, tong panjang gelombang D20, tong fluks WGE), papan mencapai warna konsisten pada kecerahan tinggi. LED dipasang menggunakan pematerian aliran semula dengan atmosfera nitrogen untuk mengelakkan pengoksidaan. Setiap LED dipacu pada 50mA untuk kekal dalam had selamat, dan PCB menggabungkan satah tembaga untuk pelesapan haba. Suhu simpang dikira sebagai 85°C pada suhu ambien 40°C, memastikan kebolehpercayaan selama lebih 50,000 jam operasi.

12. Prinsip Operasi

LED ialah sumber cahaya keadaan pepejal berdasarkan simpang p-n. Dalam pincang hadapan, elektron bergabung semula dengan lubang di kawasan aktif semikonduktor InGaN, membebaskan tenaga dalam bentuk foton. Jurang jalur tenaga InGaN menentukan panjang gelombang cahaya yang dipancarkan. Untuk pelepasan biru, kandungan indium ditala untuk mencapai panjang gelombang puncak sekitar 469nm. Pakej PLCC-2 menggunakan rongga pemantul dan enkapsulasi silikon untuk mengekstrak cahaya dengan cekap sambil melindungi die.

13. Trend Pembangunan

LED biru telah berkembang dengan pesat, dengan penambahbaikan berterusan dalam keberkesanan bercahaya dan kebolehpercayaan. Trend semasa termasuk kecerahan lebih tinggi setiap pakej, gamut warna lebih luas untuk paparan, dan rintangan terma yang lebih rendah. Pakej LED semakin mengecil, tetapi pengendalian kuasa semakin meningkat. Penggunaan fosfor jauh untuk penjanaan cahaya putih masih biasa, mendorong permintaan untuk LED biru yang cekap. Pembangunan masa depan mungkin memberi tumpuan kepada mencapai kecekapan dinding palam yang lebih tinggi, kestabilan warna yang lebih baik terhadap suhu, dan integrasi dengan sistem pencahayaan pintar. LED biru PLCC-2 ini mewakili produk arus perdana dengan prestasi yang baik untuk aplikasi umum dan khusus.
