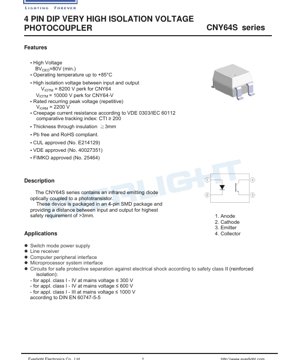

Техническое описание оптопары серии CNY64S - 4-контактный корпус DIP - напряжение изоляции 8200 В - коэффициент передачи тока 50-300% - техническая документация на китайском языке

1. Обзор продукта

Серия CNY64S представляет собой высокопроизводительные оптопары (оптические изоляторы), разработанные для применений, требующих надежной гальванической развязки и передачи сигналов. Основу устройства составляет инфракрасный светодиод (LED) на арсениде галлия (GaAs), оптически связанный с кремниевым NPN-фототранзистором. Такая конфигурация позволяет передавать электрические сигналы между двумя цепями, обеспечивая высокую степень гальванической развязки, что защищает чувствительные компоненты от контурных токов, передачи помех и повреждения высоковольтными скачками напряжения.

Основной целью разработки серии CNY64S является обеспечениеУсиленной изоляции для безопасностиЭто достигается за счет сочетания достаточного расстояния утечки и воздушного зазора (обеспечиваемых корпусом с толщиной изоляции ≥3 мм) и материала с высокой диэлектрической прочностью. Устройство выполнено в компактном 4-выводном корпусе DIP (Dual In-line Package) для монтажа в отверстия, что обеспечивает механическую стабильность и удобство для ручного или волнового монтажа. Серия характеризуется чрезвычайно высокими номинальными напряжениями изоляции и подходит для промышленного, силового и медицинского оборудования, где критически важны безопасность пользователя и целостность системы.

1.1 Ключевые преимущества и целевой рынок

Ключевые преимущества оптопары CNY64S проистекают из ее ориентированной на безопасность конструкции и надежных эксплуатационных параметров.

• Превосходные характеристики изоляции:Максимальное импульсное напряжение изоляции (V_IOTM) для стандартной версии составляет 8200 В пик., а для сертифицированных VDE моделей "-V" — 10000 В пик., что обеспечивает превосходную защиту от высоковольтных переходных процессов. Номинальное повторяющееся импульсное напряжение изоляции (V_IORM) составляет 2200 В.
• Высоковольтные возможности:Минимальное напряжение пробоя коллектор-эмиттер (BV_CEO) выходного фототранзистора составляет 80 В, что позволяет ему напрямую взаимодействовать с цепями более высокого напряжения во многих случаях без необходимости в дополнительной буферизации.
• Сертификация безопасности:Устройство одобрено основными международными органами по стандартам безопасности, включая CUL, VDE и FIMKO. Сертификация VDE, в частности, подтверждает его соответствие стандартуУсиленная изоляцияТребование, являющееся ключевым для критически важных с точки зрения безопасности приложений.
• Соответствие экологическим нормам:Использование бессвинцового (Pb-free) производства и соответствие директиве RoHS (об ограничении использования опасных веществ).
• Широкий рабочий диапазон:Надежная работа в расширенном температурном диапазоне от -55°C до +85°C.

Целевые рынки для CNY64S включаютИмпульсные источники питания (SMPS)изолированную конструкцию цепи обратной связи,Промышленная автоматизацияСистемы (PLC I/O, приводы двигателей), требующие изоляции пациентаМедицинское оборудование、ТелекоммуникацииОборудование, а также любые сигналы, которые должны безопасно пересекать различные домены напряжения или границы безопасностиСистемы на базе микропроцессоров。

2. Подробный анализ технических параметров

Глубокое понимание электрических и оптических параметров имеет решающее значение для правильного проектирования схем и обеспечения долгосрочной надежности.

2.1 Абсолютные максимальные номинальные значения

Эти номиналы определяют предельные уровни воздействия, превышение которых может привести к необратимому повреждению устройства. Они не применимы к нормальным рабочим условиям.

• Вход (LED):Максимальный постоянный прямой ток (I_F) составляет 75 мА. Допускается кратковременный пиковый ток (I_FMАбсолютное максимальное обратное напряжение (V_R) составляет всего 5 В, что подчеркивает чувствительность светодиода к обратному смещению. Превышение этого значения быстро приводит к ухудшению характеристик светодиода. Входная мощность (P_D) не должна превышать 120 мВт.
• Выход (фототранзистор):Максимальный постоянный ток коллектора (I_C) составляет 50 мА. Мощность рассеяния коллектора (P_C) ограничена 150 мВт. Напряжение коллектор-эмиттер (V_CEO) должно поддерживаться ниже 80 В, напряжение эмиттер-коллектор (V_ECO) должно поддерживаться ниже 7 В.
• Предельные параметры устройства:Суммарная рассеиваемая мощность устройства (P_tot) составляет 250 мВт. Испытательное напряжение изоляции (V_iso) составляет 8200 В_RMSпри испытании в течение одной минуты в условиях контролируемой влажности (40-60% RH).

2.2 Электрические характеристики

Эти параметры гарантированы при указанных условиях испытаний и определяют характеристики устройства.

• Входные характеристики:При прямом токе 50 мА прямое напряжение светодиода (V_F) имеет типичное значение 1.6 В, максимальное — 2.0 В. Это важно для расчета значения токоограничивающего резистора. Обратный ток утечки (I_R）非常低（5V时<10 µA）。
• Выходные характеристики:Темновой ток (I_CEO), то есть ток утечки фототранзистора при выключенном светодиоде, при V_CE=20В составляет максимум 200 нА. Этот параметр критически важен для определения целостности сигнала в выключенном состоянии и уровня шумов. Когда транзистор полностью открыт (I_CE(sat)) составляет максимум 0,3В (I_F=10мА, I_C=1мА), что свидетельствует о хороших переключательных характеристиках.
• Характеристики изоляции:Ёмкость связи (C_IO) Типичное значение очень низкое, 0.3 пФ, что сводит к минимуму емкостную связь высокочастотных шумов через изоляционный барьер. Сопротивление изоляции (R_IO) минимально составляет 10¹¹Ω (100 ГΩ) при 500 В постоянного тока, что представляет собой превосходные характеристики изоляции по постоянному току.

2.3 Передаточные характеристики

Это ядро функции оптопары, определяющее взаимосвязь между входным и выходным токами.

• Коэффициент передачи тока (CTR):Это отношение выходного тока коллектора (I_C) к входному прямому току светодиода (I_F), выраженное в процентах (CTR = I_C/ I_F* 100%). Серия CNY64S предлагает три класса или "сорта" CTR:
  • CNY64S:Диапазон CTR от 50% до 300%.
  • CNY64SA:Диапазон CTR от 63% до 125%.
  • CNY64SB:Диапазон КТР от 100% до 200%.

КТР измеряется в стандартных условиях (I_F= 5мА, V_CE= 5В). Выбор подходящего класса КТР позволяет разработчикам оптимизировать усиление, энергоэффективность или скорость переключения. Приборы с более высоким КТР требуют меньшего тока светодиода для достижения того же выходного тока, что повышает эффективность, но их динамические характеристики могут несколько отличаться.

• Скорость переключения:Динамические характеристики определяются временем включения (t_on), время выключения (t_off), время нарастания (t_r) и время спада (t_f) характеризуют. Для CNY64S, при условиях испытаний V_CC=5В, I_C=5мА, R_L=100Ом, максимальное значение всех временных параметров составляет 18 мкс, типичные значения значительно быстрее (например, t_on~6мкс, t_off~7 мкс). Эти скорости подходят для цифровой изоляции сигналов и ШИМ-сигналов на более низких частотах, но не для высокоскоростной передачи данных.

3. Описание системы классификации

Серия CNY64S использует простую систему градации, основанную исключительно накоэффициенте передачи по току (CTR). В данной конкретной серии изделий нет градации по длине волны или прямому напряжению, поскольку используется стандартный инфракрасный светодиод.

Модель обозначает класс CTR:

• Базовая модельCNY64Sобозначает стандартный широкий диапазон градации CTR (50-300%).
• Суффикс-A(например, CNY64SA) определяет более строгий диапазон CTR в пределах 63-125%.
• Суффикс-B(например, CNY64SB) определяет более строгий диапазон CTR в пределах 100-200%.
• Опциональный суффикс-VУказывает, что компонент имеет сертификат безопасности VDE для усиленной изоляции.

Такая градация позволяет разработчикам систем выбирать компоненты с гарантированными минимальным и максимальным значениями CTR. Например, в приложениях с линейной аналоговой обратной связью более строгие диапазоны CTR (A или B) обеспечивают более согласованный коэффициент усиления между различными компонентами, что повышает выход годных изделий и однородность характеристик. Для простой цифровой изоляции ключей стандартного класса может быть вполне достаточно и более экономически эффективно.

4. Анализ кривых производительности

Хотя предоставленный фрагмент PDF упоминает "типичные характеристические кривые", но не отображает их, типичные кривые для оптопар, таких как CNY64S, будут включать следующее, что имеет решающее значение для проектирования:

• CTR vs. Прямой ток (I_F):Эта кривая показывает, как CTR изменяется в зависимости от тока возбуждения. Обычно CTR максимален при средних значениях прямого тока (например, 5-10 мА) и может снижаться при очень низких или очень высоких токах. Это помогает выбрать рабочую точку для оптимальной эффективности и линейности.
• CTR vs. Температура:CTR оптопары обычно имеет отрицательный температурный коэффициент; он снижается с повышением температуры окружающей среды. Понимание этого снижения номинальных характеристик имеет решающее значение для проектирования систем, которые должны надежно работать во всем диапазоне от -55°C до +85°C.
• Прямое напряжение (V_F) vs. Прямой ток (I_F):Стандартная ВАХ инфракрасного светодиода, используемая для теплового управления и проектирования драйвера.
• Время переключения в зависимости от сопротивления нагрузки (R_L):Скорость переключения (t_on, t_off) в значительной степени зависит от сопротивления нагрузки, подключенного к коллектору фототранзистора. Меньшее значение R_Lобычно обеспечивает более высокую скорость переключения, но за счет большего энергопотребления и меньшего размаха выходного напряжения.

Измерительная схема для времени переключения (Рисунок 10 в PDF) показывает стандартную конфигурацию: импульс через токоограничивающий резистор (R_IN) управляет светодиодом, а выход фототранзистора контролируется на нагрузочном резисторе (R_L), подключенном к напряжению питания (V_CC). Форма сигнала определяет временные параметры между точками 10% и 90% входного и выходного импульсов.

5. Механическая и корпусная информация

CNY64S выполнен в 4-выводном DIP-корпусе (Dual In-line Package). Ключевой механической характеристикой с точки зрения безопасности являетсярасстояние изоляционного промежутка, гарантированно ≥3 мм. Такое физическое разделение между входной стороной корпуса (выводы 1 и 2) и выходной стороной (выводы 3 и 4) является базовым требованием для достижения повышенного уровня изоляции при высоком напряжении.

Назначение выводов:

1. Анод инфракрасного светодиода
2. Катод инфракрасного светодиода
3. Эмиттер фототранзистора
4. Коллектор фототранзистора

Чертежи корпуса (подразумеваемые в PDF) предоставят точные размеры для планирования контактных площадок печатной платы, включая шаг выводов, ширину корпуса и общую высоту. Также предоставляется рекомендуемая конфигурация контактных площадок для поверхностного монтажа (возможно, для DIP-корпуса, предназначенного для сквозного монтажа, но с выводами, сформированными для поверхностного монтажа), чтобы обеспечить надежное паяное соединение и достаточную механическую прочность в процессе сборки.

6. Рекомендации по пайке и сборке

Устройство выдерживает максимальную температуру пайки 260°C, измеренную на расстоянии 2 мм от корпуса, в течение менее 10 секунд. Это совместимо со стандартными процессами бессвинцовой пайки оплавлением и волной припоя. Необходимо соблюдать осторожность, чтобы избежать чрезмерных термических напряжений, которые могут повредить внутренние проводящие соединения или материал пластикового корпуса, что потенциально может нарушить целостность изоляции. Следует соблюдать стандартные отраслевые нормы для работы с компонентами, чувствительными к влаге (если применимо). Диапазон температур хранения составляет от -55°C до +100°C.

7. Информация для заказа и упаковки

Структура обозначения модели следующая:CNY64SX-V

• CNY64S:Базовая модель серии.
• X:Опция класса CTR: 'A', 'B' или пусто (стандартный класс).
• -V:Опциональный суффикс, обозначающий сертификат безопасности VDE.

Опции упаковки:

• CNY64S / CNY64S-V:Упаковка в трубке, по 60 штук в трубке.
• CNY64S(TA):Упаковка в трубке, по 500 штук в трубке (возможно, вариант крупной упаковки).

Маркировка прибора:На верхней части корпуса нанесено несколько строк маркировки:

• EL:Код производителя.
• CNY64:Базовая модель.
• R:Одиночный символ, обозначающий класс CTR (например, 'A' или 'B').
• Y:Однозначный цифровой код, обозначающий год производства.
• WW:Двузначный цифровой код, обозначающий неделю производства.
• V:Условное обозначение опциональной маркировки сертификации VDE.

8. Рекомендации по применению

8.1 Типовая схема применения

CNY64S имеет широкий спектр применения и может использоваться в нескольких ключевых конфигурациях:

• Изоляция цифровых сигналов:Самый простой вариант использования. Цифровой сигнал через токоограничивающий резистор управляет светодиодом. Фототранзистор подключен как ключ, а подтягивающий резистор подключен к V_CC, восстанавливая инвертированный логический сигнал на изолированной стороне. Скорость переключения (макс. 18 мкс) поддерживает скорость передачи данных до десятков кГц.
• Обратная связь в импульсных источниках питания (SMPS):Важное применение. Оптопара используется для передачи напряжения ошибки от вторичной (выходной) стороны источника питания обратно к ШИМ-контроллеру на первичной стороне, сохраняя при этом изоляционный барьер. Линейность и температурная стабильность КПП в этом случае очень важны. Высокое напряжение изоляции критически важно для безопасности автономных источников питания.
• Интерфейс микропроцессорной системы:Изоляция цифровых линий ввода-вывода между шумной промышленной средой (например, входы ПЛК на 24 В) и чувствительным микропроцессором. BV 80 В_CEOобеспечивает хороший запас по напряжению для скачков.

8.2 Рекомендации по проектированию

• Ограничение тока светодиода:Всегда используйте последовательный резистор для установки прямого тока светодиода (I_F). В зависимости от напряжения питания (V_supply), требуемый I_Fи V светодиода_F(используйте максимальное значение при проектировании на наихудший случай) рассчитайте значение резистора: R = (V_supply- V_F) / I_F. Не превышайте абсолютный максимальный I в 75 мА._F。
• Смещение фототранзистора:Нагрузочный резистор (R_L) на коллекторе определяет размах выходного напряжения, скорость переключения и потребляемую мощность. Меньший R_Lобеспечивает более высокую скорость, но меньший коэффициент усиления и больший ток. Убедитесь, что напряжение на фототранзисторе (V_CEВ выключенном состоянии не превышает 80 В.
• Деградация CTR:CTR оптопары со временем постепенно снижается, особенно при работе при высокой температуре перехода и высоком прямом токе. Для проектов с длительным сроком службы следует снижать рабочий ток I_Fи обеспечивать надлежащий тепловой менеджмент. Выбирайте компоненты с начальным CTR, значительно превышающим минимальное значение, требуемое схемой в конце срока службы.
• Помехоустойчивость:Низкая паразитная ёмкость (0,3 пФ) обеспечивает хорошее подавление синфазных помех на высоких частотах. Для экстремально зашумлённых сред рассмотрите возможность добавления небольшого блокировочного конденсатора (например, 0,1 мкФ) рядом с входными и/или выходными выводами компонента для фильтрации высокочастотных выбросов.

9. Техническое сравнение и дифференциация

По сравнению с устройствами, имеющими более низкую степень изоляции (например, 2500 В_RMSили 5000V_RMSОсновное отличие CNY64S от стандартного 4-выводного оптрона заключается в его8200V_RMS/10000V пиковая способность изоляциии официальнаяСертификация усиленной изоляции(VDE). Это делает его не просто изолятором сигнала, а сертифицированным компонентом безопасности. По сравнению с более быстрыми цифровыми изоляторами (использующими емкостную или магнитную связь), CNY64S работает медленнее, но обеспечивает более высокое напряжение изоляции и устойчивость к переходным процессам dV/dt, а также обычно имеет более низкую стоимость. Комбинация номинального напряжения выходного транзистора 80V, широкого выбора CTR и сертификации безопасности создает убедительное ценностное предложение для чувствительных к стоимости, но критичных к безопасности промышленных и силовых приложений.

10. Часто задаваемые вопросы (FAQ)

Q1: В чем разница между стандартным CNY64S и CNY64S-V?
A1: Модель "-V" прошла дополнительные испытания и сертификацию VDE в соответствии со специальным стандартом безопасности (DIN EN 60747-5-5) для усиленной изоляции. Она имеет более высокое номинальное импульсное напряжение изоляции (10000 В пик. против 8200 В пик.). Для применений, требующих официального признания органа по безопасности, необходима версия -V.

Q2: Как выбрать между классами CTR (стандартный, A, B)?
A2: Если ваша схема может допускать значительные вариации усиления (например, цифровое переключение с достаточным запасом), достаточно стандартного класса. Если вам требуется более согласованная работа между разными приборами, особенно в аналоговых цепях обратной связи или где минимальный CTR критичен для функции, выбирайте класс A или B. Класс B гарантирует более высокий минимальный CTR (100%).

Q3: Могу ли я использовать его для изоляции сигналов сетевого напряжения переменного тока?
A3: Да, но с важными оговорками. Прибор рассчитан на усиленную изоляцию для сетевых напряжений до определенных пределов, в зависимости от категории применения (например, категории I-IV до 600V). Вы должны убедиться, что пути утечки и воздушные зазоры на PCB вокруг прибора также соответствуют применимым стандартам безопасности для вашего рабочего напряжения. Сам оптрон — лишь часть изолирующей системы.

Q4: Почему обратное напряжение для светодиода такое низкое (5V)?
A4: Инфракрасный светодиод — это полупроводниковый диод с относительно низким обратным напряжением пробоя. Приложение даже небольшого обратного напряжения сверх номинального может вызвать лавинный пробой и мгновенное повреждение. Всегда обеспечивайте, чтобы схема управления предотвращала обратное смещение, или, если возможно обратное напряжение, подключите защитный диод параллельно светодиоду (катод к аноду).

11. Практическое исследование дизайн-кейсов

Сценарий:Изоляция 5В цифрового сигнала от микроконтроллера для управления 24В реле в промышленном шкафу. В условиях наличия электрических помех требуется функциональная изоляция для предотвращения влияния контуров заземления на микроконтроллер.

Этапы проектирования:

1. Выбор компонентов:Выбор CNY64SB для гарантии минимального CTR 100%, обеспечивающего надежную управляющую способность даже после старения.
2. Драйвер светодиода:Вывод микроконтроллера (5В выход) управляет светодиодом. Целевой I_F= 10 мА для обеспечения хорошей скорости и запаса по помехоустойчивости. Используйте V_F(max)= 2.0 В, R_limit= (5 В - 2.0 В) / 0.01 А = 300 Ом. Используйте стандартный резистор 330 Ом, чтобы получить I_F≈ 9 мА.
3. Выходная цепь:Катушка реле (24 В, сопротивление катушки 100 Ом) подключена между источником питания 24 В и коллектором фототранзистора. Эмиттер заземлен. Когда светодиод проводит ток, фототранзистор насыщается, притягивая коллектор к низкому уровню, тем самым активируя реле. Необходимо разместить обратный диод параллельно катушке реле для подавления выбросов напряжения при выключении транзистора. V_CE(sat)можно пренебречь. BV_CEOОбеспечивает надежную защиту от выбросов обратной ЭДС индуктивности, которые не полностью ограничиваются диодом.
4. Разводка печатной платы:На печатной плате соблюдайте расстояние утечки ≥3 мм между дорожками входной стороны (микроконтроллер, резисторы) и выходной стороны (24 В, реле) для расширения внутренней изоляции компонента. Разместите развязывающие конденсаторы (0,1 мкФ) рядом с выводами питания по обе стороны компонента.

Эта простая и надежная схема надежно изолирует управляющую логику от силового каскада, используя ключевые параметры CNY64S.

12. Принцип работы

CNY64S основан напринципе преобразования электричество-свет-электричество.Принципе работы. Ток, подаваемый на входную сторону, протекает через инфракрасный светодиод, заставляя его излучать фотоны с длиной волны, обычно около 940 нм. Этот свет проходит через прозрачный изолирующий зазор внутри пластикового корпуса. На выходной стороне свет падает на базовую область кремниевого NPN фототранзистора, создавая электронно-дырочные пары. Этот фототок действует как базовый ток, который затем усиливается коэффициентом усиления транзистора (h_{FE）放大，产生大得多的集电极电流。关键点在于，输入和输出之间的唯一连接是光束；没有电导体，从而提供了电气隔离。隔离程度由光路的物理距离和中间材料的介电特性决定。}

13. Технологические тренды

Технология оптопар продолжает развиваться. Хотя основной принцип остается неизменным, тренды включают:

• Более высокая степень интеграции:Интеграция оптопары с дополнительными схемами, такими как триггеры Шмитта, драйверы затворов или изоляторы I²C, в единый корпус.
• Более высокая скорость:Разработка более быстрых фототранзисторов и интегрированных конструкций для цифровой изоляции, конкурирующей в диапазоне Mbps.
• Повышенная надежность и миниатюризация:Улучшение эффективности светодиодов и материалов корпуса для увеличения срока службы, уменьшения затухания CTR и возможности использования более компактных корпусов для поверхностного монтажа (например, SO-4, SO-6) при сохранении высокого уровня изоляции.
• Внимание к стандартам безопасности:Растущий спрос на компоненты с предварительно сертифицированной усиленной изоляцией для упрощения соответствия конечных продуктов строгим глобальным нормам безопасности в медицинском оборудовании, автомобильной и промышленной технике.

Такие компоненты, как CNY64S, ориентированные на проверенную надежность, высокую изоляцию и сертификацию безопасности, остаются высоко актуальными на рынках, где важны эти атрибуты, а не экстремальная скорость или степень интеграции.
