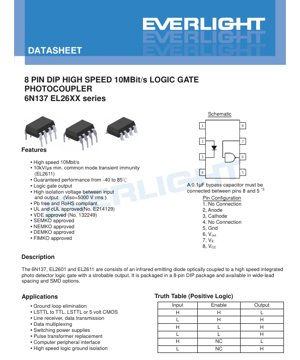

6N137 EL26XX Serisi Foto Kuplör Veri Sayfası - 8 Bacaklı DIP Paketi - Yüksek Hız 10Mbit/s - 5000Vrms İzolasyon - Türkçe Teknik Doküman

1. Ürün Genel Bakışı

6N137, EL2601 ve EL2611, yüksek hızlı, mantık kapısı çıkışlı foto kuplörlerdir (opto izolatörler). Bu cihazlar, bir kızılötesi ışık yayan diyot (LED) ile, tetiklenebilir çıkışa sahip yüksek hızlı entegre bir fotodedektörün optik olarak birleştirilmesinden oluşur. Elektriksel izolasyon ve yüksek hızlı dijital sinyal iletimi gerektiren uygulamalar için tasarlanmıştır.

1.1 Temel Avantajlar ve Konumlandırma

Bu serinin birincil avantajı, yüksek hız performansı ile sağlam izolasyonu bir araya getirmesidir. 10 Mbit/s'ye kadar veri hızı ile modern dijital iletişim arayüzleri için uygundur. Cihazlar, yüksek bir ortak mod geçici bağışıklık (CMTI) sunar; EL2611 varyantı minimum 10 kV/μs olarak derecelendirilmiştir ve bu da onları gürültülü endüstriyel ortamlar için ideal kılar. Mantık kapısı çıkışı, TTL ve CMOS gibi standart mantık aileleri ile arayüzü basitleştirir.

1.2 Hedef Uygulamalar

Bu foto kuplörler, toprak döngüsü eliminasyonu, veri iletim sistemlerinde sinyal izolasyonu ve güç elektroniğinde gürültü bağışıklığı gerektiren uygulamaları hedeflemektedir. Yaygın kullanım alanları şunlardır:

• Anahtarlamalı güç kaynaklarında ve motor sürücülerinde izolasyon.
• Veri hattı alıcıları ve çoklama sistemleri.
• Dijital devrelerdeki darbe transformatörlerinin yerine kullanım.
• Bilgisayar çevre birimi arayüzleri ve endüstriyel kontrol sistemleri.
• Genel amaçlı yüksek hızlı mantık izolasyonu.

2. Derinlemesine Teknik Parametre Analizi

Aşağıdaki bölümler, cihazın elektriksel ve anahtarlama karakteristiklerinin detaylı bir dökümünü sağlar.

2.1 Mutlak Maksimum Değerler

Bu değerler, kalıcı hasarın meydana gelebileceği stres sınırlarını tanımlar. Temel parametreler şunlardır:

• Giriş İleri Akımı (I_F)): Maksimum 50 mA.
• Besleme Gerilimi (V_CC)): Maksimum 7.0 V.
• Çıkış Gerilimi (V_O)): Maksimum 7.0 V.
• İzolasyon Gerilimi (V_ISO)): 1 dakika için 5000 V_rms (test koşulu: pin 1-4 kısa devre, pin 5-8 kısa devre).
• Çalışma Sıcaklığı (T_OPR)): -40°C ila +85°C.
• Depolama Sıcaklığı (T_STG)): -55°C ila +125°C.

2.2 Elektriksel Karakteristikler (Giriş)

Giriş kızılötesi LED ile ilgili parametreler:

• İleri Gerilim (V_F)): I_F= 10 mA'de tipik 1.4V, maksimum 1.8V.
• Ters Gerilim (V_R)): Maksimum 5.0 V.
• V_F Sıcaklık Katsayısı: Yaklaşık -1.8 mV/°C.
• Giriş Kapasitansı (C_IN)): Tipik 60 pF.

2.3 Elektriksel Karakteristikler (Çıkış ve Transfer)

Çıkış dedektörü ve genel sinyal transferi ile ilgili parametreler:

• Besleme Akımı (Yüksek/Düşük): I_CCH(çıkış yüksek) tipik 7 mA (maks 10 mA). I_CCL(çıkış düşük) tipik 9 mA (maks 13 mA).
• Etkinleştirme Giriş Akımları: I_EH ve I_EL tipik olarak 1.6 mA'nın altındadır.
• Düşük Seviye Çıkış Gerilimi (V_OL)): Belirtilen yük koşullarında (I_CL=13mA) tipik 0.35V, maksimum 0.6V. Bu, mantık seviyesi uyumluluğu için kritik bir parametredir.
• Giriş Eşik Akımı (I_FT)): Mantık-düşük çıkışı garanti etmek için gereken LED akımı tipik 2.5 mA, maksimum 5 mA'dır.

2.4 Anahtarlama Karakteristikleri

Bu parametreler, foto kuplörün hız performansını tanımlar ve standart koşullar altında ölçülür (V_CC=5V, I_F=7.5mA, C_L=15pF, R_L=350Ω).

• Yayılma Gecikmesi (t_PHL, t_PLH)): Hem yüksekten-düşüğe hem de düşükten-yükseğe geçişler için tipik 35-40 ns, maksimum 75 ns. Bu, 10 Mbit/s veri hızını mümkün kılar.
• Darbe Genişliği Bozulması: |t_PHL - t_PLH| tipik 5 ns, maksimum 35 ns. Daha düşük bozulma, sinyal bütünlüğünü korumak için daha iyidir.
• Yükselme/Düşme Süreleri (t_r, t_f)): Çıkış yükselme süresi tipik 40 ns iken, düşme süresi tipik olarak daha hızlı olan 10 ns'dir.
• Etkinleştirme Yayılma Gecikmesi: Etkinleştirme (V_E) pininden çıkışa olan gecikme tipik 15 ns'dir.
• Ortak Mod Geçici Bağışıklık (CMTI): Bu, temel bir farklılaştırıcıdır. 6N137 için belirtilen bir minimum değer yoktur. EL2601, 5,000 V/μs'yi garanti eder. EL2611, standart test altında 10,000 V/μs'yi ve önerilen sürücü devresi ile (Şekil 15) 20,000 V/μs'yi garanti eder. Yüksek CMTI, gürültünün izolasyon bariyeri boyunca bağlanmasını önler.

3. Mekanik ve Paket Bilgisi

3.1 Pin Konfigürasyonu (8-Bacaklı DIP)

Cihaz, standart 8-bacaklı Çift Sıralı Paket (DIP) içinde sunulur.

1. Bağlantı Yok (NC)
2. Giriş LED'in Anodu (A)
3. Giriş LED'in Katodu (K)
4. Bağlantı Yok (NC)
5. Çıkış tarafı için Toprak (GND)
6. Çıkış (V_OUT)
7. Etkinleştirme Girişi (V_E)
8. Çıkış tarafı için Besleme Gerilimi (V_CC)

3.2 Paket Seçenekleri

Veri sayfası, geniş bacak aralıklı ve Yüzey Montaj Cihazı (SMD) seçeneklerinin mevcudiyetinden bahseder, ancak sağlanan alıntıda spesifik paket kodları (örn., SOIC-8) detaylandırılmamıştır.

4. Uygulama Kılavuzu ve Tasarım Hususları

4.1 Kritik Tasarım Kuralları

• Baypas Kapasitörü: İyi yüksek frekans karakteristiklerine sahip (seramik veya katı tantal) 0.1 μF (veya daha büyük) bir kapasitörmutlaka pin 8 (V_CC) ve pin 5 (GND) arasına, cihaza mümkün olduğunca yakın yerleştirilerek bağlanmalıdır. Bu, kararlı çalışma ve gürültüyü en aza indirmek için gereklidir.
• Etkinleştirme Pini: Etkinleştirme girişi (pin 7) dahili bir yukarı çekme direncine sahiptir, bu nedenle harici bir direnç gerekmez. Düşük (<0.8V) sürülmesi çıkışı etkinleştirir. Yüksek (>2.0V) sürülmesi, giriş LED durumundan bağımsız olarak çıkışı yüksek duruma zorlar.
• Giriş Akımı: Doğru anahtarlama için, giriş LED akımı gerekli hıza ve I_FT parametresine göre ayarlanmalıdır. Tipik bir çalışma akımı 7.5-10 mA'dır.
• Çıkış Yükü: Standart test koşulu, V_CC'ye 350Ω'luk bir yukarı çekme direnci kullanır. Bu değer, belirtilen anahtarlama sürelerini karşılamak için devre tasarımında referans olarak kullanılmalıdır.

4.2 Doğruluk Tablosu (Pozitif Mantık)

Cihaz, etkinleştirildiğinde evirmeyen bir tampon olarak işlev görür. Doğruluk tablosu aşağıdaki gibidir:

4.3 Yüksek CMTI için Önerilen Devre (EL2611)

Veri sayfasındaki Şekil 15, EL2611 ailesi için en yüksek belirtilen CMTI değeri olan 20,000 V/μs'ye ulaşmak için önerilen spesifik bir sürücü devresini gösterir. Bu devre tipik olarak, parazitik bağlanmayı en aza indirmek için giriş LED sürücü yolunun dikkatli bir şekilde yönetilmesini içerir.

5. Performans Eğrileri ve Tipik Karakteristikler

Veri sayfası, "Tipik Elektro-Optik Karakteristik Eğrileri" için bir bölüm içerir. Metin alıntısında spesifik grafikler sağlanmamış olsa da, bu tür eğriler tipik olarak tasarım için kritik olan ilişkileri gösterir:

• Akım Transfer Oranı (CTR) - İleri Akım: Optik bağlanmanın verimliliğini gösterir.
• Yayılma Gecikmesi - İleri Akım: Hızın LED sürücü akımı ile nasıl değiştiğini gösterir.
• Çıkış Gerilimi - Sıcaklık: Çıkış mantık seviyelerinin termal kararlılığını gösterir.
• Ortak Mod Geçici Bağışıklık - Frekans: Farklı gürültü frekansları boyunca CMTI performansını gösterir.

Tasarımcılar, spesifik çalışma koşulları (sıcaklık, gerekli hız) için performansı optimize etmek amacıyla bu grafiklere başvurmalıdır.

6. Lehimleme ve Taşıma

Mutlak Maksimum Değerler, 10 saniye için 260°C'lik bir lehimleme sıcaklığı (T_SOL) belirtir. Bu, tipik kurşunsuz reflow lehimleme profilleri ile uyumludur. Bu yarı iletken cihazları taşırken standart ESD (Elektrostatik Deşarj) önlemleri gözlemlenmelidir.

7. Teknik Karşılaştırma ve Seçim Kılavuzu

6N137, EL2601 ve EL2611 ortak bir pinout ve çekirdek işlevselliği paylaşır ancak temel bir spesifikasyonda farklılık gösterir:

• 6N137: Temel yüksek hızlı model. CMTI belirli bir minimum seviyede garanti edilmez.
• EL2601: Minimum 5,000 V/μs CMTI garantisi ile geliştirilmiş model.
• EL2611: Minimum 10,000 V/μs (önerilen devre ile 20,000 V/μs) CMTI garantisi ile premium model.

Seçim Tavsiyesi: Zararsız ortamlarda genel amaçlı dijital izolasyon için 6N137 yeterli olabilir. Endüstriyel motor sürücüleri, güç invertörleri veya yüksek gerilim anahtarlama gürültüsü (dV/dt) olan herhangi bir ortam için, gerekli gürültü bağışıklığına bağlı olarak EL2601 veya EL2611 seçilmelidir. Özel sürücü devresi ile EL2611 en yüksek sağlamlığı sunar.

8. Çalışma Prensibi

Bir foto kuplör, sinyal iletim ortamı olarak ışık kullanarak galvanik izolasyon sağlar. Bir elektriksel sinyal, giriş Kızılötesi LED'i sürerek onun ışık yaymasına neden olur. Bu ışık, bir izolasyon boşluğundan (genellikle şeffaf bir dielektrik) geçer ve çıkış tarafında bir mantık kapısı devresi ile entegre edilmiş bir fotodedektöre çarpar. Dedektör, ışığı tekrar bir elektriksel sinyale dönüştürür ve bu sinyal daha sonra mantık kapısı (etkinleştirme/devre dışı bırakma işlevselliği ile) tarafından temiz bir dijital çıkış üretmek için şartlandırılır. LED ve dedektör arasındaki fiziksel ayrım, yüksek izolasyon gerilimi derecesini sağlar.

9. Sıkça Sorulan Sorular (SSS)

S: Etkinleştirme (V_E) pininin amacı nedir?

C: Etkinleştirme pini, çıkışın yüksek duruma zorlanmasına izin vererek, girişten gelen sinyali etkin bir şekilde susturur. Bu, veri yolu paylaşımı, hata koşulları veya güç tasarrufu modları için yararlı olabilir.

S: Giriş LED'ini doğrudan bir mikrodenetleyici pininden sürebilir miyim?

C: Mümkündür, ancak mikrodenetleyicinin çıkış akımı kapasitesine ve gerilimine bağlıdır. Tipik V_F 10 mA'de 1.4V'dur. Her zaman seri bir akım sınırlama direnci gereklidir. MCU pininin gerekli I_F'yi (örn., tam hız için 7.5-10 mA) sağlayabileceğinden/sürebileceğinden emin olun.

S: Baypas kapasitörü neden bu kadar kritik?

C: Dahili dedektör devresinin yüksek hızlı anahtarlaması, V_CC hattında ani akım artışlarına neden olabilir. Yerel baypas kapasitörü, bu geçici akımı sağlayarak çıkışta hatalı tetiklemelere veya yanlış tetiklemelere neden olabilecek gerilim düşüşlerini önler ve ayrıca yüksek frekanslı gürültüyü şönt etmeye yardımcı olur.

S: 6N137, EL2601 ve EL2611 arasında nasıl seçim yapmalıyım?

C: Birincil farklılaştırıcı Ortak Mod Geçici Bağışıklık (CMTI)'dır. Uygulamanız izolasyon bariyeri boyunca önemli gerilim dalgalanmaları içeriyorsa (örn., bir motor sürücüsünde), EL2601 veya EL2611'i seçin. Düşük gürültülü ortamlarda basit dijital izolasyon için 6N137 yeterli olabilir. Her zaman sisteminizin spesifik CMTI gereksinimlerine başvurun.

10. Uygulama Örnekleri ve Kullanım Senaryoları

Örnek 1: İzole RS-485/422 Arayüzü: Foto kuplör, bir UART-to-RS485 transceiver'ın veri hatlarını (TxD, RxD) ve/veya yön kontrol hattını izole etmek için kullanılabilir. Bu, toprak döngülerini kırar ve hassas mantık tarafını uzun veri yolu hatlarındaki hatalardan korur. Yüksek hız, veri aktarım hızında darboğaz olmamasını sağlar.

Örnek 2: Anahtarlamalı Güç Kaynağı'nda (SMPS) Kapı Sürücü İzolasyonu: Yarım köprü veya tam köprü topolojisinde, yüksek taraf MOSFET/IGBT kapı sürücüsünün, yüzen bir anahtar düğümüne referanslı bir sinyale ihtiyacı vardır. EL2611 gibi bir foto kuplör, PWM kontrol sinyalini düşük taraf kontrolcüsünden yüksek taraf sürücüsüne ileterek hem seviye kaydırmayı hem de izolasyonu sağlayabilir. Yüksek CMTI'si, anahtarlama düğümünden gelen büyük dV/dt gürültüsünü görmezden gelmek için çok önemlidir.

Örnek 3: PLC için Dijital Giriş Modülü: Endüstriyel Programlanabilir Mantık Kontrolörleri (PLC'ler), zorlu ortamlardaki sensörlerden ve anahtarlardan sinyaller okur. Foto kuplörler, saha kablolamasını (24V sensörler) dahili PLC mantığından (3.3V/5V) izole etmek için her dijital giriş kanalında kullanılır. Aşırı gerilim, gürültü ve kablolama hatalarına karşı koruma sağlarlar.
