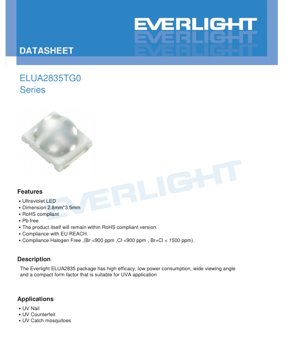

ELUA2835TG0 UVA LED 规格书 - 2.8x3.5mm封装 - 3.0-4.0V正向电压 - 60mA电流 - 中文技术文档

1. 产品概述

ELUA2835TG0系列是一款紧凑型、高性能的紫外A波段（UVA）发光二极管（LED）解决方案。该产品专为需要360-410纳米（nm）光谱范围内紫外光的应用而设计。其核心设计理念是在极小的封装尺寸内实现高光效和可靠的性能，使其易于集成到空间受限的现代电子设备中。

该系列的主要优势在于其宽视角与低功耗的结合。封装材料为PCT，并采用银涂层，这有助于提升其热性能和电气性能。产品符合RoHS、REACH及无卤素要求等主要环境和安全标准，确保其适用于全球市场。

1.1 主要特性

• 紫外A波段（UVA）发射光谱。
• 紧凑的表面贴装器件（SMD）封装，尺寸为2.8mm x 3.5mm。
• 符合RoHS、REACH及无卤素指令（Br <900ppm， Cl <900ppm， Br+Cl <1500ppm）。
• 无铅（Pb-free）结构。
• 高光效与低功耗。
• 100度宽视角。
• 适用于自动化SMT贴装工艺。

2. 技术参数深度解析

本节对ELUA2835TG0系列规定的电气、光学和热学参数进行详细、客观的分析。理解这些参数对于正确的电路设计和热管理至关重要。

2.1 绝对最大额定值

绝对最大额定值定义了可能导致器件永久性损坏的应力极限。这些并非推荐的工作条件。

• 最大直流正向电流（I_F)）：70 mA。超过此电流可能因过热或电迁移导致灾难性故障。
• 最高结温（T_J)）：90 °C。半导体芯片温度不得超过此值，以维持长期可靠性并防止性能退化。
• 工作与存储温度（T_Opr, T_Stg)）：-40 °C 至 +85 °C。此范围定义了器件在运行和非运行存储期间可承受的环境条件。
• 热阻（R_th)）：15 °C/W。此参数表示热量从半导体结传导到焊盘（或外壳）的效率。数值越低，散热性能越好。例如，在最大正向电流60mA和典型正向电压约3.5V时，功耗约为210mW。这将导致结温比焊盘温度升高约3.15°C（0.21W * 15°C/W）。
• 最大ESD耐受电压（人体模型）：2000V。此参数规定了器件对静电放电的敏感度，是处理和组装过程中的关键因素。

2.2 光度与电气特性

LED的性能在特定测试条件下表征，通常在焊盘温度为25°C、正向电流为60mA时进行。

规格书列出了该系列中的四个主要产品代码，通过其峰值波长分档进行区分：

• ELUA2835TG0-P6070R53040060-VA1D：峰值波长 360-370nm。
• ELUA2835TG0-P8090R53040060-VA1D：峰值波长 380-390nm。
• ELUA2835TG0-P9000R53040060-VA1D：峰值波长 390-400nm。
• ELUA2835TG0-P0010R53040060-VA1D：峰值波长 400-410nm。

对于所有型号，正向电流均指定为60mA，正向电压范围为3.0V至4.0V。辐射通量（光功率输出）进行了分档，最小值为70mW，典型值为90mW，最大值为150mW。需要注意的是，辐射通量是总光功率（以瓦特为单位）的度量，而非感知亮度，后者更适用于可见光。

3. 分档系统说明

为确保一致性并允许根据应用需求进行选择，LED在制造后按性能进行分档。

3.1 辐射通量分档

LED根据其在60mA下测得的辐射通量进行分类。分档代码（R5、R6、R9、S2）定义了最小和最大输出范围，从70-90mW（R5）到130-150mW（S2）。设计人员可以选择特定分档，以确保其应用获得最低光学输出。

3.2 峰值波长分档

发射的紫外光峰值波长被分档为10nm范围：U36（360-370nm）、U38（380-390nm）、U39（390-400nm）和U40（400-410nm）。选择取决于目标应用特定的光化学或荧光激发要求。测量公差指定为±1nm。

3.3 正向电压分档

在60mA下的正向电压（V_f）以0.2V为增量进行分档，从3.0-3.2V（分档3032）到3.8-4.0V（分档3840）。了解V_f分档对于设计限流电路以及预测功耗和热负载非常重要。这些测量的公差为±2%。

4. 性能曲线分析

提供的图表提供了器件在不同工作条件下行为的关键见解。

4.1 相对光谱分布

该图显示了四种主要波长型号（365nm、385nm、395nm、405nm）在波长范围内的发射强度。每条曲线都有一个明显的峰值，证实了分档。光谱宽度（半高全宽）可从图中推断，这对于需要特定光谱纯度的应用非常重要。

4.2 正向电压 vs. 正向电流（IV曲线）

此图说明了电压与电流之间的非线性关系。正向电压随电流增加而增加，并且在不同波长芯片之间可以观察到细微差异。此曲线是选择合适驱动拓扑（例如恒流与恒压）的基础。

4.3 相对辐射通量 vs. 正向电流

光输出随驱动电流增加而增加，但并非线性。该图显示相对辐射通量（归一化到特定电流下的值，可能是60mA）随电流上升，在更高电流下可能趋于饱和。这有助于决定是否在低于其最大额定值下驱动LED，以优化光效（每瓦电功率的光输出）或寿命。

4.4 热学特性

多个图表详细说明了温度的影响：

• 相对辐射通量 vs. 结温：显示光输出随结温升高而降低。这是一个关键的热降额因素。
• 正向电压 vs. 结温：表明V_f随温度升高而降低，这是半导体二极管的特性。这可用于间接温度监测。
• 峰值波长 vs. 结温：表明峰值发射波长随温度略有偏移，这在精密应用中可能需要考虑。
• 降额曲线：对于可靠性而言最关键的图表。它定义了最大允许正向电流与环境温度的函数关系。随着环境温度升高，必须降低最大安全工作电流，以防止结温超过其90°C极限。例如，在环境温度85°C时，最大电流为0mA，意味着器件无法在该温度下工作。

5. 机械与包装信息

5.1 机械尺寸

规格书包含2.8mm x 3.5mm封装的详细尺寸图。主要特征包括阳极和阴极接触焊盘以及中央散热焊盘。散热焊盘注明与阴极电气连接。关键公差通常为±0.2mm，除非另有说明。一条重要的处理注意事项警告不要对透镜施加力，否则可能损坏内部结构。

5.2 极性识别

元件图清晰标明了阳极和阴极焊盘。在PCB布局和组装过程中，正确的极性对于确保正常工作至关重要。

6. 焊接与组装指南

ELUA2835TG0专为标准表面贴装技术（SMT）工艺设计。

• 回流焊接：该器件适用于回流焊接。工艺必须遵循与封装和PCB材料兼容的标准SMT温度曲线。
• 回流次数限制：建议LED承受的回流焊接循环不超过两次，以尽量减少内部元件的热应力。
• 避免应力：应避免在焊接加热阶段对LED本体施加机械应力。
• 焊接后：禁止在焊接后弯曲电路板，因为这可能导致焊点或LED封装本身开裂。

7. 包装与订购信息

7.1 型号命名规则

产品代码遵循详细的结构：ELUA2835TG0-PXXXXYY3040060-VA1D。

• EL：制造商标识符。
• UA：UVA产品类型。
• 2835：封装尺寸（2.8x3.5mm）。
• T：封装材料（PCT）。
• G：涂层（Ag - 银）。
• 0：视角（100°）。
• PXXXX：峰值波长代码（例如，P6070对应360-370nm）。
• YY：最小辐射通量分档代码（例如，R5）。
• 3040：正向电压范围（3.0-4.0V）。
• 060：正向电流额定值（60mA）。
• V：芯片类型（垂直结构）。
• A：芯片尺寸（15mil）。
• 1：芯片数量（1）。
• D：工艺类型（点胶）。

7.2 编带包装

该器件以压纹载带形式提供，适用于自动化贴片组装。规格书包含载带的尺寸，这对于配置SMT设备的送料器至关重要。

8. 应用建议

8.1 典型应用场景

规格书列出了几种应用：

• 美甲UV固化：用于固化凝胶指甲油的设备，通常需要365nm或395nm波长。
• 紫外线防伪检测：激发钞票、文件或产品上在特定紫外波长下发荧光的防伪标记。
• 紫外线灭蚊灯：吸引昆虫，因为许多昆虫会被365-400nm范围内的紫外光吸引。

8.2 设计注意事项

• 驱动电路：强烈建议使用恒流驱动器，以确保稳定的光输出并防止热失控，因为正向电压具有负温度系数。
• 热管理至关重要。必须严格遵守降额曲线。需要足够的PCB铜箔面积（散热焊盘）和可能的散热措施，尤其是在接近最大额定值或在较高环境温度下工作时。
• 光学设计：100度的宽视角提供了广泛的照明。对于聚焦光束，则需要二次光学元件（透镜）。
• ESD防护：尽管额定值为2000V HBM，但在处理和组装过程中仍应遵守标准的ESD预防措施。
• 波长选择：根据目标材料（例如树脂中的光引发剂）的吸收光谱或荧光激发所需的波长，选择波长分档（U36、U38等）。

9. 技术对比与差异化

虽然规格书中未提供与其他产品的直接并列比较，但可以推断出ELUA2835TG0系列的关键差异化优势：

• 封装尺寸：2835封装是常见的行业标准，在光输出和电路板空间之间取得了平衡，可能便于从其他2835格式LED进行替换或升级。
• 宽视角：对于UVA LED而言，100度的视角非常宽，有利于区域照明应用。
• 全面的分档：对通量、波长和电压的详细分档，使得在大规模生产中能够实现精确设计和一致的性能。
• 环保合规性：完全符合RoHS、REACH和无卤素标准，对于目标市场法规严格的国际产品而言是一个显著优势。

10. 常见问题解答（基于技术参数）

Q1：辐射通量（mW）和光通量（lm）有什么区别？
A：辐射通量以瓦特为单位测量总光功率。光通量测量人眼感知的亮度，并根据明视觉曲线加权。由于UVA对人眼不可见，因此其性能正确地用辐射通量（mW）来规定。

Q2：我可以用3.3V恒压源驱动这个LED吗？
A：不建议这样做。正向电压在3.0V至4.0V之间变化（并且随温度变化）。接近3.3V的恒定电压可能导致低Vf器件电流过大，或高Vf器件电流不足。设置为60mA（或根据降额更低）的恒流驱动器才是正确的方法。

Q3：为什么结温可以达到90°C，但最高工作环境温度是85°C？
A：85°C的环境温度限制确保了在实际工作条件下——LED消耗功率（导致从焊盘到结的温度升高）——结温不会超过其90°C的最大值。降额曲线以图形方式定义了安全工作区。

Q4：如何解读“相对辐射通量 vs. 结温”图表？
A：该图显示输出随温度升高而下降。例如，如果在100°C结温下相对通量为0.8，则意味着输出仅为参考温度（可能是25°C）下输出的80%。在预期环境温度较高或散热不良的设计中，必须考虑此因素。

11. 实际设计案例研究

场景：设计一款紧凑型美甲UV固化设备。
1. 波长选择：选择395nm（U39分档）或365nm（U36分档）型号，因为这些是激活凝胶指甲油中光引发剂的常见波长。
2. 光功率要求：确定所需的固化强度和面积。可能需要多个LED。选择辐射通量分档（例如，S2以获得最高输出）以满足功率密度要求。
3. 驱动设计：设计一个恒流驱动电路，例如，每个LED 50mA（从60mA降额以获得更长寿命和更低热负载）。计算阵列所需的总电流。
4. 热设计：该设备将是手持式的，可能气流有限。使用具有大面积散热焊盘的PCB，连接到内部金属芯或专用散热器。通过计算或仿真验证，在预期的最坏情况环境温度（例如40°C）下，结温是否保持在90°C以下。
5. 布局：将LED以正确的极性放置在PCB上。确保散热焊盘正确焊接到用于散热的铜箔上。

12. 工作原理

紫外LED的工作原理与可见光LED相同：半导体材料中的电致发光。当正向电压施加在p-n结上时，电子和空穴被注入到有源区。当这些载流子复合时，它们以光子的形式释放能量。发射光的波长（颜色）由有源区所用半导体材料的带隙能量决定。对于UVA LED，采用特定成分的氮化铝镓（AlGaN）或氮化铟镓（InGaN）等材料，以产生360-410nm范围内的光子。封装包括无荧光粉半导体芯片、用于导光的反射杯以及提供环境保护的封装透镜。

13. 技术趋势

UV LED领域正在快速发展。主要趋势包括：

• 效率提升：持续的研究旨在提高UVA及更短波长UVB/UVC LED的插墙效率（电光功率转换），从而降低能耗和热负载。
• 更高功率密度：开发能够承受更高驱动电流和散发更多热量的芯片和封装，从而提高单个器件的光输出。
• 波长扩展与精度：更严格地控制发射波长，并开发发射特定窄波段的LED，用于传感、医疗治疗和净化等专业应用。
• 成本降低：随着制造量的增加和工艺的成熟，每毫瓦紫外输出的成本持续下降，使得UV LED解决方案在更多以前由汞蒸气灯主导的消费和工业应用中变得可行。
• 可靠性与寿命改善：材料、封装和热管理方面的改进正在延长UV LED的工作寿命，这是商业和工业应用采纳的关键因素。
