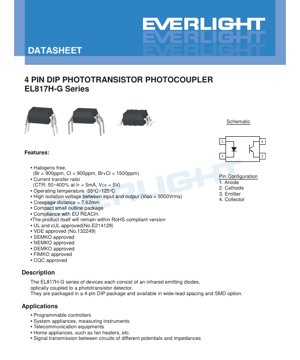

EL817H-G系列光耦合器規格書 - 4腳DIP封裝 - 隔離電壓5000Vrms - CTR 50-400% - 粵語技術文件

1. 產品概覽

EL817H-G系列係一個緊湊、高性能嘅光電晶體光耦合器（光耦）家族，專為唔同電位電路之間嘅可靠信號隔離同傳輸而設計。每粒器件都集成咗一個紅外發光二極管，光學耦合到一個矽光電晶體探測器，封裝喺標準4腳雙列直插式封裝（DIP）入面。呢個系列嘅特點係高隔離能力、寬工作溫度範圍，以及符合嚴格嘅環境同安全標準，適合工業同消費類應用。

1.1 核心優勢同目標市場

EL817H-G系列嘅主要優勢包括其高達5000V_rms嘅高隔離電壓，確保咗對電壓瞬變同噪聲嘅強勁保護。器件採用無鹵素材料，符合嚴格嘅環保法規（Br < 900ppm, Cl < 900ppm, Br+Cl < 1500ppm）。憑藉50%至400%嘅寬電流傳輸比（CTR）範圍同-55°C至+125°C嘅工作溫度範圍，呢啲光耦合器喺惡劣環境下提供設計靈活性同可靠性。目標市場包括工業自動化（可編程邏輯控制器）、電信設備、系統電器、測量儀器，以及各種家用電器，例如暖風機，呢啲應用都需要安全嘅信號傳輸。

2. 技術參數深入分析

本節根據規格書，客觀且詳細地分析器件嘅電氣、光學同熱特性。

2.1 絕對最大額定值

超出呢啲限制嘅應力可能會導致永久損壞。關鍵額定值包括：正向電流（I_F）為50mA，峰值正向電流（I_FP）為1A（1µs脈衝），集電極-發射極電壓（V_CEO）為80V，總功耗（P_TOT）為200mW。器件喺指定濕度條件下，可以承受1分鐘5000V_ISOrms_{嘅隔離電壓（V}）。最高焊接溫度為260°C，持續10秒。

2.2 電光特性

詳細性能參數喺T_a=25°C下指定。輸入二極管喺I_F=10mA時，典型正向電壓（V_F）為1.2V。輸出光電晶體喺V_CEO=48V時，集電極-發射極暗電流（I_CE）最大為200nA。關鍵傳輸參數，電流傳輸比（CTR），定義為輸出集電極電流與輸入正向電流之比。EL817H-G系列提供多個CTR等級：EL817H（50-400%）、EL817HA（80-160%）、EL817HB（130-260%）同EL817HC（200-400%），全部喺I_F=5mA，V_CE=5V下測量。開關性能以典型上升時間（t_r）6µs同下降時間（t_f）8µs為特徵，喺特定測試條件下（V_CE=2V，I_C=2mA，R_L=100Ω）測得。

3. 分級系統說明

呢個光耦合器系列嘅主要分級係基於電流傳輸比（CTR）。呢個參數對設計至關重要，因為佢決定咗隔離級嘅電流增益。設計師必須根據所需靈敏度同特定輸入電流下嘅期望輸出電流水平，選擇合適嘅等級（H、HA、HB、HC）。呢種分級確保咗喺指定範圍內，針對唔同應用需求（從通用隔離（較寬CTR範圍）到需要更嚴格增益公差嘅電路）嘅性能一致性。

4. 性能曲線分析

規格書參考咗典型嘅電光特性曲線。雖然提供嘅文本中冇複製具體圖表，但呢類曲線通常說明咗CTR同正向電流（I_F）喺唔同溫度下嘅關係、正向電壓（V_F）對I_F嘅依賴性，以及飽和電壓（V_CE(sat)）與集電極電流（I_C）嘅關係。呢啲曲線對於理解器件喺非標準條件下（例如高溫或變化嘅驅動電流）嘅行為至關重要，可以讓設計師優化電路性能並確保喺整個工作範圍內嘅可靠性。

5. 機械同封裝信息

EL817H-G提供多種4腳DIP封裝變體，以適應唔同嘅組裝工藝。

5.1 引腳配置同封裝類型

標準引腳排列為：引腳1（陽極）、引腳2（陰極）、引腳3（發射極）、引腳4（集電極）。封裝選項包括：標準DIP（通孔式）、選項M（寬引腳彎曲，間距0.4英寸/10.16mm，以增加爬電距離）、選項S1（表面貼裝引腳形式，薄型，適用於帶狀包裝）同選項S2（表面貼裝引腳形式，薄型，具有唔同嘅本體尺寸，適用於帶狀包裝）。規格書提供咗每種類型嘅詳細尺寸圖，指定咗關鍵尺寸，如本體尺寸、引腳寬度、間距同離板高度。

5.2 焊盤佈局同極性

對於表面貼裝選項（S1同S2），規格書包含推薦嘅焊盤佈局圖。呢啲圖為PCB設計建議咗焊盤圖案尺寸，以確保正確焊接同機械穩定性。器件標記通常包括部件編號代碼，可能仲有批次識別碼。封裝喺引腳1附近有一個凹口或圓點，用於組裝時正確嘅極性定位。

6. 焊接同組裝指南

絕對最大額定值指定焊接溫度為260°C，持續10秒。對於波峰焊或回流焊，應遵循引線式封裝嘅標準溫度曲線，確保峰值溫度同液相線以上時間唔超過器件限制。對於表面貼裝變體，適用標準紅外或對流回流焊溫度曲線。關鍵係要避免對引腳同環氧樹脂本體施加過度嘅機械應力。器件應儲存喺-55°C至150°C嘅儲存溫度範圍內，如果適用，應使用防潮包裝。

7. 包裝同訂購信息

部件編號遵循以下結構：EL817HX(Y)(Z)-VG。其中：H表示高溫操作，X係引腳形式（S1、S2、M，或無則表示標準），Y係CTR等級（A、B、C，或無則表示基礎H級），Z係帶狀包裝選項（TU、TD，或無），V表示VDE安全認證（可選），G表示無鹵素。包裝數量各異：通孔選項每管100件，S1同S2帶狀包裝選項分別每卷1500件同2000件。

8. 應用建議

8.1 典型應用場景

EL817H-G非常適合用於：PLC I/O模塊中嘅信號隔離：隔離低壓邏輯側同較高電壓現場側之間嘅數字信號。電信線路接口卡：為信號或控制線路提供電氣隔離。電源反饋迴路：喺開關模式電源（SMPS）中，將反饋信號從次級側隔離到初級側控制器。電器控制：喺暖風機等設備中，將用戶界面微控制器同市電供電嘅三端雙向可控矽開關或繼電器驅動器隔離。

8.2 設計考慮因素

限流電阻：必須將一個外部電阻串聯到輸入LED，以設定正向電流（I_F），通常喺5mA至20mA之間，以獲得最佳CTR同速度。負載電阻：輸出集電極需要一個上拉電阻（R_L）連接到V_CC，以定義輸出邏輯電平同開關速度。較小嘅R_L提供更快嘅開關速度，但功耗更高。CTR衰減：CTR可能會隨時間而降低，特別係喺高工作溫度同電流下。設計應包含餘量（例如20-30%），以確保電路喺產品壽命期內嘅功能。抗噪性：對於嘈雜環境，建議喺器件附近使用旁路電容，並進行適當嘅PCB佈局（最小化迴路面積）。

9. 技術比較同差異化

與基本光耦合器相比，EL817H-G系列以其高隔離電壓（5000Vrms）同爬電距離 > 7.62mm而脫穎而出，呢啲對於連接市電設備中需要安全認證嘅設計至關重要。無鹵素結構更全面地解決咗RoHS同REACH等環保法規。多種CTR等級同封裝選項（DIP同SMD）嘅可用性，比單一變體部件提供更大嘅設計靈活性。集體安全認證（UL、cUL、VDE、SEMKO、NEMKO、DEMKO、FIMKO、CQC）簡化咗針對全球市場嘅終端產品認證流程。

10. 常見問題解答（基於技術參數）

Q1：唔同CTR等級（A、B、C）嘅用途係咩？

A1：佢哋讓設計師可以選擇一個保證CTR範圍符合其電路靈敏度要求嘅器件。更窄嘅範圍（如HA、HB、HC）確保咗器件之間更一致嘅增益，呢點對於模擬信號傳輸或具有精確閾值電平嘅電路非常重要。

Q2：我可以用呢個光耦合器直接驅動繼電器嗎？

A2：唔可以，唔可以直接驅動。最大集電極電流（I_C）係50mA，飽和電壓最高可達0.35V。大多數繼電器需要更大電流。光電晶體輸出應用於驅動一個次級晶體管或MOSFET柵極，以進行更高電流嘅開關。

Q3：我點樣喺標準DIP同SMD選項之間選擇？

A3：選擇取決於你嘅組裝工藝。標準DIP用於通孔PCB組裝。選項S1同S2用於表面貼裝組裝，呢個係自動化、大批量生產嘅標準。選項M（寬引腳）係一種通孔變體，提供增加嘅爬電距離，以增強高壓安全性。

Q4：部件編號中嘅"-G"後綴係咩意思？

A4："-G"後綴表示器件採用無鹵素材料製造，符合溴（Br）同氯（Cl）含量嘅特定限制。

11. 實用設計同使用示例

示例1：微控制器隔離數字輸入。光耦合器可以將24V工業傳感器信號連接到3.3V微控制器GPIO。傳感器輸出通過限流電阻驅動LED。光電晶體集電極連接到微控制器引腳（啟用內部上拉）同V_CC（3.3V）。發射極接地。咁樣提供完全嘅電氣隔離，保護MCU免受傳感器線路上嘅電壓尖峰影響。

示例2：反激式電源中嘅反饋。次級側嘅誤差放大器驅動EL817H嘅LED。初級側嘅光電晶體調整PWM控制器嘅佔空比。5000V_rms隔離對於滿足初級側（市電）同次級側（低壓）之間隔離屏障嘅安全標準至關重要。

12. 工作原理

光耦合器係一種使用光喺兩個隔離電路之間傳輸電信號嘅器件。喺EL817H-G中，施加到輸入引腳（1同2）嘅電流會使紅外發光二極管（LED）發光。呢啲光穿過透明絕緣間隙（通常由模塑料製成）並照射到矽光電晶體（引腳3同4）嘅基區。入射光喺基區產生電子-空穴對，有效地充當基極電流，從而允許更大嘅集電極-發射極電流流動。關鍵點係輸入同輸出之間嘅唯一連接係光學連接，提供咗由間隙材料同距離決定嘅出色電氣隔離。

13. 技術趨勢

光耦合器技術嘅趨勢係朝向更高集成度、更快速度同更低功耗。雖然基於光電晶體嘅耦合器（如EL817H-G）提供良好嘅通用性能同高電流傳輸比，但新技術正在湧現。呢啲包括高速數字光耦合器（具有邏輯門輸出同Mbps範圍嘅速度）、IGBT/MOSFET柵極驅動光耦合器（集成高電流輸出級）同模擬隔離放大器（提供精確線性信號傳輸）。此外，持續推動緊小型化（更細嘅SMD封裝）、增強可靠性（更高溫度下更長壽命）以及更廣泛地符合不斷發展嘅全球環境同安全標準。
