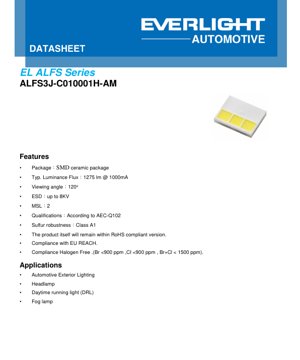

ALFS3J-C010001H-AM LED 規格書 - SMD 陶瓷封裝 - 1275lm @ 1000mA - 9.9V - 120° 視角 - 繁體中文技術文件

1. 產品概述

ALFS3J-C010001H-AM 是一款專為嚴苛汽車照明應用設計的高功率表面黏著型LED。它採用堅固的陶瓷封裝，提供卓越的熱管理與可靠性。此元件的特點在於其高光輸出、寬廣視角，以及符合嚴格的汽車產業標準。

1.1 核心優勢

此LED的主要優勢包括：在1000mA驅動電流下，典型光通量高達1275流明，能實現明亮且高效的照明解決方案。120度的視角提供了寬廣且均勻的光線分佈。其陶瓷SMD封裝確保了優異的散熱效能，有助於長期穩定性與性能表現。此外，此元件符合AEC-Q102認證，使其適用於汽車應用中典型的嚴苛環境條件。

1.2 目標市場與應用

此LED專門針對汽車外部照明市場。其主要應用包括頭燈、日間行車燈（DRL）以及霧燈。產品的規格，例如其耐硫性（Class A1）與高ESD防護（最高8kV HBM），皆為滿足這些應用的嚴格要求而量身打造，確保能抵抗環境污染物與電氣暫態的耐用性。

2. 深入技術參數分析

本節將對規格書中列出的關鍵電氣、光學與熱參數，提供詳細且客觀的解讀。

2.1 光度與色彩特性

核心光度參數為光通量（Φv）。在典型條件下（IF=1000mA，散熱焊盤溫度25°C），此LED可產生1275流明，最小值為1200 lm，最大值為1500 lm，測量容差為±8%。相關色溫（CCT）範圍介於5391K至6893K之間，歸類為冷白光LED。視角規格為120度，容差為±5度，定義了發光強度至少為峰值一半的角向擴散範圍。

2.2 電氣參數

順向電壓（VF）是驅動器設計的關鍵參數。在典型順向電流1000mA下，VF為9.90V，範圍從8.70V（最小值）到11.40V（最大值），測量容差為±0.05V。絕對最大順向電流為1500mA。必須注意，此元件並非設計用於反向操作。功率消耗（Pd）額定值為17100 mW，此值必須與熱管理一併考量。

2.3 熱特性

熱性能對於高功率LED至關重要。從接面到焊點的熱阻以兩種方式指定：實際熱阻（Rth JS real）典型值為2.3 K/W（最大2.7 K/W），而電氣法熱阻（Rth JS el）典型值為1.6 K/W（最大2.0 K/W）。最大允許接面溫度（Tj）為150°C。工作與儲存溫度範圍為-40°C至+125°C，確保在極端汽車環境下的功能性。

3. 分級系統說明

此LED根據關鍵性能參數進行分級，以確保應用中的一致性。

3.1 光通量分級

光通量被分為不同等級。對於E組，等級定義如下：等級3（1200-1275 lm）、等級4（1275-1350 lm）、等級5（1350-1425 lm）以及等級6（1425-1500 lm）。1275lm的典型值落在等級3的頂端。所有測量值均有±8%的容差，並在典型順向電流下以25ms電流脈衝進行量測。

3.2 順向電壓分級

順向電壓分為三個等級：3A（8.70V - 9.60V）、3B（9.60V - 10.50V）以及3C（10.50V - 11.40V）。這讓設計師可以選擇VF範圍更緊湊的LED，以獲得可預測性更高的驅動器性能與系統效率。測量容差為±0.05V。

3.3 色彩（色度）分級

色座標（CIE x, y）根據冷白光LED的ECE結構進行分級。規格書提供了如63M、61M、58M、56M等等級的座標，每個等級在CIE 1931色度圖上定義了一個小的四邊形區域。測量容差為±0.005。此分級確保了單一組裝件中多個LED的色彩一致性。

4. 性能曲線分析

特性曲線圖提供了LED在不同條件下行為的深入見解。

4.1 IV曲線與相對光通量

順向電流對順向電壓圖顯示了典型的LED非線性關係。電壓隨電流增加而上升。相對發光強度對順向電流圖則顯示光輸出隨電流呈次線性增加，強調了在較高驅動電流下進行熱管理以維持效率與壽命的重要性。

4.2 溫度依賴性

相對順向電壓對接面溫度圖顯示VF隨溫度升高而線性下降，此特性可用於估算接面溫度。相對發光強度對接面溫度圖則顯示光輸出隨溫度上升而下降，此現象稱為熱衰減。色座標偏移圖顯示了色點如何隨電流與溫度增加而輕微偏移，這對於色彩要求嚴苛的應用至關重要。

4.3 光譜分佈與降額

波長特性圖描繪了相對光譜功率分佈，顯示藍光區域有一個峰值，而黃光區域有寬廣的螢光粉轉換發射，兩者結合產生白光。順向電流降額曲線（由Pd與Tj額定值推導）規定了最大允許順向電流作為焊點溫度（Ts）的函數，以防止接面溫度超過150°C。

5. 機械與封裝資訊

此LED採用表面黏著元件（SMD）陶瓷封裝。具體的機械尺寸，包括長度、寬度、高度與焊盤佈局，詳載於規格書的機械尺寸章節（參照第7節）。此資訊對於PCB焊盤設計至關重要。第8節提供了建議的焊接焊盤佈局，以確保形成良好的焊點並將熱量有效傳導至PCB。

6. 焊接與組裝指南

6.1 迴焊溫度曲線

規格書在第9節指定了迴焊溫度曲線。峰值焊接溫度不得超過260°C。遵守此曲線對於防止LED封裝、焊點及內部晶片貼合材料受到熱損傷至關重要。該曲線通常包含預熱、均熱、迴焊與冷卻階段，並有明確的溫度限制與時間長度。

6.2 使用注意事項

一般注意事項（第11節）包括操作建議以避免靜電放電（ESD），因為此元件額定可承受最高8kV人體放電模式（HBM）。同時建議適當的儲存條件以維持可焊性並防止吸濕，如潮濕敏感度等級（MSL）2所示。

7. 包裝與訂購資訊

包裝細節，例如捲盤尺寸、載帶寬度與元件方向，涵蓋於第10節（包裝資訊）。料號結構解釋於第5節（料號）與第6節（訂購資訊），詳細說明如何解讀代碼（ALFS3J-C010001H-AM）以識別光通量、順向電壓與色座標的特定等級。

8. 應用設計建議

8.1 典型應用電路

對於如頭燈與日間行車燈等汽車外部照明，此LED需要一個恆流驅動器，能夠提供最高1000mA（或在絕對最大額定值內更高以進行超驅），且其順應電壓需超過LED串的最大順向電壓。熱管理是最關鍵的設計面向。需要一個設計良好的散熱器，搭配高導熱係數的PCB（例如金屬基板或絕緣金屬基板），以維持從LED焊點到環境的低熱阻路徑。

8.2 設計考量

關鍵考量包括：確保PCB焊盤設計符合建議佈局以實現最佳焊接與熱傳導；在輸入線路上實施適當的ESD保護；設計驅動器輸出電壓範圍時需考量順向電壓等級；以及考慮光通量與色彩等級，以在多LED陣列中達到所需的亮度與色彩均勻度。若應用處於高硫含量的環境中，應考量其耐硫性（根據第12節為Class A1）。

9. 技術比較與差異化

與標準塑膠封裝LED相比，陶瓷SMD封裝提供了顯著更佳的導熱性，從而在相同驅動電流下獲得較低的接面溫度，進而提高發光效率與延長使用壽命。AEC-Q102認證與耐硫性是針對汽車市場的具體差異化優勢，在該市場中，熱循環、濕度與化學暴露下的可靠性是強制要求。單一封裝內的高光通量，相較於使用多個低功率LED，可以簡化光學設計。

10. 常見問題（FAQ）

10.1 MSL 2 是什麼意思？

MSL（潮濕敏感度等級）2 表示此元件在需要於迴焊前進行烘烤之前，最多可暴露於工廠車間條件（≤30°C/60% RH）下長達一年。這是許多元件的常見等級。

10.2 如何解讀兩種不同的熱阻值（Rth JS real 與 Rth JS el）？

Rth JS real 是使用直接熱測量法（例如，使用熱測試晶片）量測而得。Rth JS el 則是根據順向電壓隨溫度的變化（K因子）計算得出。電氣法通常在系統測試中較易實施，但可能有不同的基本假設。為了進行最壞情況的熱設計，應使用較高的最大值（來自Rth JS real的2.7 K/W）。

10.3 此LED可用於室內照明嗎？

雖然其高功率與堅固性使其主要目標為外部照明，但技術上仍可用於需要極高亮度的室內應用。然而，對於典型的室內照明，較低功率的LED可能更具成本效益且易於進行熱管理。

11. 實際應用案例分析

考慮設計一個日間行車燈（DRL）模組。設計師可能會選擇3顆ALFS3J-C010001H-AM LED，全部選用光通量等級4（1275-1350 lm）與電壓等級3A（8.70-9.60V）以確保一致性。它們將安裝在具有建議焊盤佈局的鋁基PCB上。使用一個恆流驅動器，設定為每顆LED 1000mA，且輸出電壓能力需>30V（適用於3顆LED串聯）。將使用最大Rth JS 2.7 K/W與環境溫度規格進行熱模擬，以確保接面溫度維持在125°C以下以實現可靠運作，可能需要在PCB上加裝外部散熱器。

12. 工作原理介紹

此LED為螢光粉轉換型白光LED。它包含一個半導體晶片，在順向偏壓下會發出藍光（電致發光）。此藍光照射到封裝內部的螢光粉層。螢光粉吸收部分藍光並將其重新發射為黃光。剩餘的藍光與轉換後的黃光混合，被人眼感知為白光。藍光與黃光發射的特定比例由螢光粉成分控制，決定了相關色溫（CCT）。

13. 技術趨勢

高功率汽車LED的趨勢是朝向更高的發光效率（每瓦流明數），以實現更亮的燈光或更低的功耗。同時也推動在維持或改善熱性能的前提下縮小封裝尺寸。色彩一致性以及在溫度與壽命期間的穩定性，持續是關鍵的關注領域。此外，與智慧驅動器整合以用於自適應前照燈系統（AFS）及通訊協定是新興趨勢，儘管這是超越LED元件本身的系統層級考量。
